第六章-高层建筑热水及饮水供应系统.pptx

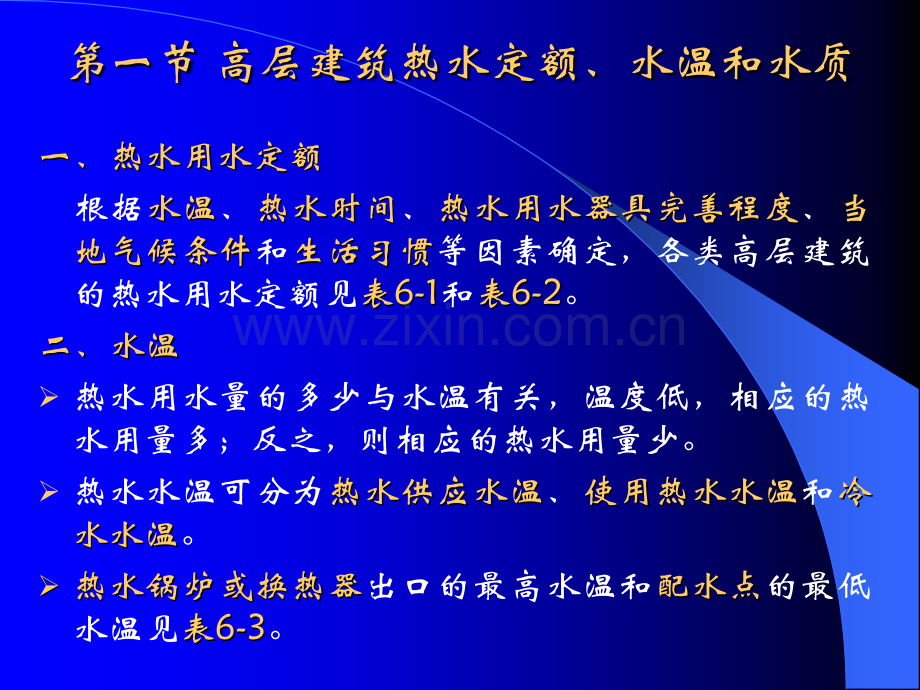

第一节 高层建筑热水定额、水温和水质 一、热水用水定额一、热水用水定额 根据水水温温、热热水水时时间间、热热水水用用水水器器具具完完善善程程度度、当当地地气气候候条条件件和生生活活习习惯惯等因素确定，各类高层建筑的热水用水定额见表表6-16-1和表表6-26-2。二、水温二、水温热水用水量的多少与水温有关，温度低，相应的热水用量多；反之，则相应的热水用量少。热水水温可分为热热水水供供应应水水温温、使使用用热热水水水水温温和冷冷水水温水水温。热热水水锅锅炉炉或或换换热热器器出口的最高水温和配配水水点点的最低水温见表表6-36-3。盥洗用、沐浴用和洗涤用的使用热水的水温见表6-4。冷水温度以当地最冷月平均水温资料确定，无水温资料是，可参考照6-5确定。通过使用热水温度th、热水供应水温度tr和冷水温度t1的关系可求热水供应水量占混水量的百分数Kr Kr=(th-t1)/(tr-t1)（6-1）实际应用时，直接查表，当供给热水温度为55时热水量及冷水量占混和水量的百分数见表6-6。三、水质三、水质 水在加热过程中，硬硬度度、含含氧氧量量过过高高，会引起锅炉、换热器、管道结结垢垢和腐腐蚀蚀，需对水进行软软化化处处理理和稳定处理稳定处理。软化处理采用离离子子交交换换法法处理。可分为全全部部软软化化法法和部部分分软软化化法法，前者是指全部生活用水均经过离子交换法处理，后者是指部分原水经过离子交换法处理而另一部分原水不经过软化处理，然后混合后的水质硬度达到9090180mg/L180mg/L。稳定处理有物理法物理法和化学法化学法两种，物理处理法装置有磁水器磁水器、电子除垢器电子除垢器、静电除垢器静电除垢器、碳铝式离子碳铝式离子水处理器水处理器等。化学法即添加化学稳定剂如聚磷酸盐聚磷酸盐、聚硅酸盐聚硅酸盐等。图6-1全部软化法流程1储水器；2离子交换器；3软水池；4水泵；5供水泵532241市政供水管32131图6-2部分软化法流程1离子交换器；2储水池；3控制水量分配用水表；4水泵14处处理理后后水水，按60计算的日用水量不超过50m3时，碳酸盐硬度不不得得超超过过270mg/L270mg/L，若用水量超过50m3时，碳酸盐硬度不得超过不得超过180mg/L180mg/L。热水量大于50m3时，加热前原水（或软化处理后水）溶溶解解氧氧含含量量不不得得超超过过5mg/L5mg/L，二二氧氧化化碳碳不不得得超超过过20mg/L20mg/L，否则，应进行水的除气处理除气处理。一般热水供应系统按65计算时，小于10 m3的用水量可不进行软化处理，采用磁磁水水器器、除除垢垢器器代替。第二节 高层建筑热水供应系统 一、高层建筑热水供应系统设置特点和要求一、高层建筑热水供应系统设置特点和要求1、特点特点系统垂直高度大；要求热水供应可靠，水温水压稳定；设备和管道附件应承压；有排气和热膨胀装置；水质符合要求；系统防噪声要求高；卫生洁具标准高，配水附件应先进可靠；尽量节水和对设备管道保温。2、要求要求应及时满足系统的水质、水量、水压、水温要求；便于管道和设备的维护管理；便于系统水量、水压和水温调节；应考虑分区热水供应；选择高质量管材、附件和设备等。二、高层建筑热水供应系统分类二、高层建筑热水供应系统分类1、按热水供应的范围可分局局部部热热水水供供应应和集集中中热热水水供应供应。2、按热煤的种类可分蒸蒸汽汽热热媒媒的的热热水水供供应应和高高温温水水热媒的热水供应热媒的热水供应。3、按热水的加热方式可分直接加热热水供应直接加热热水供应和间接加间接加热热水供应热热水供应。图6-3蒸汽或高温多孔直接加热1冷水；2热水；3热媒管；4多孔管；5溢流管；6通气管；7泄气管57463215图6-4热媒水射器箱外直接加热1冷水；2热水；3热媒管；4水射器；5泄水管；6通气管；7溢流管4136727451326图6-5热煤水射器箱内直接加热1冷水；2热水；3热煤管；4泄水管；5水射器；6通气管；7溢流管图6-6间接加热示意图1热媒管；2加热箱（罐）；3冷水管；4热水关；5泄水管251534、按热水供应系统管路布置形式分无无循循环环式式（上上行行下下给给式式、中中分分式式、下下行行上上给给式式等）和循循环环式式（全全循循环环式式、半循环式半循环式，同程式同程式和异程式异程式）。上行下给式图6-7无循环式热水供应系统中分式下行上给式图6-8全循环式热水供应系统下回下供全循环式上回上供全循环式下供下回半循环式图6-9半循环式热水供应系统上供上回半循环式同程式异程式图6-10同程式和异程式5、按热水供应系统有无分区可分无无分分区区热热水水供供应应系系统统和分区热水供应系统分区热水供应系统。4123图6-11无分区热水系统供应1热换器；2供热管；3循环管道；4冷水管道图6-12分区热水供应系统I下区热水供应系统；II上区热水供应系统；1热换器；2供热管；3循环管道；4冷水管34123III142三、高层建筑热水供应系统的组成三、高层建筑热水供应系统的组成 1、热媒部分 包括热源热源、输热管道输热管道、换热器换热器、其他装置其他装置与附件附件。2、热水供应部分 包括换换热热器器、供供热热水水管管道道、循循环环管管道道、冷冷水水供供应应管管道道等，其中管道部分又称第第二二循循环环系系统统，如图6-7图6-12所示。四、高层建筑热水供应系统方式四、高层建筑热水供应系统方式 由热热媒媒部部分分和热热水水供供应应部部分分组成的热水供应系统方式如下：1、无分区无分区的高层建筑热水供应系统方式 分为蒸汽热媒式蒸汽热媒式和热水热媒式热水热媒式两种。8913121214631110547图6-14蒸汽热媒式高层建筑无分区热水供应方式1蒸汽锅炉；2换热器；3热水干管；4热水立管；5回水立管；6回水干管；7循环泵；8凝水箱；9水泵；10给水箱；11透气管；12蒸汽管；13凝水管；14疏水管34215图6-15热水热媒式高层建筑无分区热水供应方式1热水锅炉；2换热器；3循环泵；4冷水管；5冷水箱2、分区分区的高层建筑热水供应系统方式 分为蒸汽热媒分区式蒸汽热媒分区式和热水热媒分区式热水热媒分区式。334621546图6-16蒸汽热媒式高层建筑分区式热水供应方式1蒸汽锅炉；2蒸汽管道；3换热器；4冷水箱；5凝水池；6管路系统图6-17热水热媒式高层建筑分区式热水供应方式1蒸汽锅炉；2热水储罐；3冷水箱；4热水系统32321144 各种热水供应系统综合图示见表各种热水供应系统综合图示见表6-76-7。对热水供应系统方式选择，应考虑以下几点应考虑以下几点：对于居住类建筑，当给水压力大于0.35MPa时，而对非居住类建筑，当给水压力大于0.45MPa时，或压力波动较大时，宜设置冷水箱、调节阀、减压或稳压装置等。高层建筑热水供应系统的分区应与给水系统分区相同。冷水系统管路图示与热水系统管路图示尽量保持一致。第三节 高层建筑热水供应系统主要设备 主要设备有水水处处理理设设备备、发发热热设设备备、换换热热设设备备、储储热（水）设备热（水）设备、提升加压设备提升加压设备等。一、水处理设备一、水处理设备主要用于锅炉的软化水处理锅炉的软化水处理离子交换法有单单级级钠钠离离子子交交换换法法和两两级级钠钠离离子子交交换换法法。钠离子交换器中离子交换剂具有机机械械强强度度高高、耐耐热热性性好好、交交换换和和再再生生容容量量大大的合合成成离离子子交交换换树树脂脂，国产阳离子交换树脂见表6-19。二、发热设备二、发热设备发热设备常指锅炉锅炉，其作用是产生和提供热源产生和提供热源。可分燃煤锅炉燃煤锅炉和燃油燃气锅炉燃油燃气锅炉。三、换热设备三、换热设备 常用的换热设备为混混合合式式换换热热器器和间间壁壁式式换换热热器器，前者称直直接接式式热热换换器器，后者称间间接接式式热热换换器器。间间壁壁式式换换热器应用最为广泛热器应用最为广泛。1、容积式热换器容积式热换器 可分为管管壳壳式式容积式热换器和板板式式容积式热换器（螺旋板式、板式和板翅式）。2、列管式热换器列管式热换器 可分为固固定定管管板板式式热热换换器器、U U形形热热换换器器、浮浮头头式式热热换换器器。四、储热（水）设备四、储热（水）设备 常见的有储储热热箱箱、储储热热罐罐等。储热箱的断面有圆圆形形和方方形形，金属板材焊制而成，外有绝热材料，呈开式，不承受液体压力。储热罐断面有圆圆形形，两端有封头，常为闭式，承受流体压力，外有绝热材料。五、提升加压设备五、提升加压设备 提升加压设备常为水泵水泵、蒸汽泵蒸汽泵。根据热水供应系统所需流量流量和扬程扬程选择泵。热水循环应选用热水泵，选用是尽可能使其供水可靠且节能供水可靠且节能。第四节 高层建筑热水供应系统器材和附件 一、自动温度调节装置一、自动温度调节装置通过控制换热器上的热媒量热媒量来控制热水温度。自动温度调节装置构造分直直接接式式和间间接接式式。直直接接式式自自动动温温度度调调节节装装置置由温包、感温元件和调节阀组成，如图6-27所示。温包探测换热器内水温，传导至感温元件，感温元件随即调节开启和关闭调压阀的热媒流量，继而调节了换热器内的水温。间间接接式式温温度度自自动动调调节节装装置置由温包、电触点温度计、电抗、变速箱等组成。温包探测换热器内的水温，传导至电触点温度计，当指针指到设计的高温触电便可启动电动机关闭或关小阀门减少热媒量，反之电机开启或开大阀门增加热媒量。二、疏水阀二、疏水阀疏疏水水阀阀的的作作用用是排水不排气，可以保证蒸汽凝结水及时排出同时又防止蒸汽漏失，它安装在换热器冷凝水排水管道上。疏水阀可分低低压压疏疏水水阀阀和高高压压疏疏水水阀阀，常常采采用用高高压压疏水阀疏水阀。常见的疏水阀有浮浮筒筒式式、吊吊桶桶式式、热热动动力力式式、脉脉冲冲式式、温调试温调试等。吊桶式疏水阀如图6-30所示、热动力式疏水阀如图6-31所示。当换热设备中热媒蒸汽的工作压力P1.6MPaP1.6MPa，排水温度t100t100时，可选用热热动动力力式式疏疏水水阀阀；当P0.6MPaP0.6MPa时，可选用吊桶式疏水阀吊桶式疏水阀。具体选用时具体选用时要根据安装疏水阀前后压力差前后压力差及排水量排水量等参考，可按下式计算，由产品样本选定。式中：G疏水阀设计排水量，kg/h；A排水系数，倒吊桶式、浮筒式疏水阀排水系数A值见表6-9，其他疏水阀应按产品样本提供的参数选定；d疏水阀排水阀孔直径，mm；P1疏水阀进口蒸汽压力，Kpa，以饱和蒸汽压得95%计；P2疏水阀出口蒸汽压力，Kpa，可采用P2=0。（6-2）疏水阀安装疏水阀安装有不带旁通管水平安装、带旁通管水平安装、不带旁通管的并联安装、带旁通管的并联安装。如图6-32所示。（a）水平安装（不带旁通管）（b）水平安装（带旁通管）（c）并联安装（不带旁通管）（d）并联安装（带旁通管）一B图6-32疏水阀的安装三、减压阀和节流阀三、减压阀和节流阀减减压压阀阀作作用用是将蒸汽热媒压力降到小于0.5 MPa。减压阀是利用流体通过阀瓣产生阻力而降压，有波纹管式波纹管式、活塞式活塞式、膜片式膜片式等。活塞式减压阀活塞式减压阀如图6-33所示。波纹管式减压阀波纹管式减压阀如图6-34所示。减减压压阀阀选选择择时时应求得其工工作作孔孔口口断断面面，查产品样本确定其型号，按下式计算：式中：f工作孔口截面，cm2；Gc蒸汽流量，kg/h；qc通过平方厘米孔口截面的蒸汽理论流量，按图6-35选用，kg/(cm2h)；减压阀流量系数，一般为0.450.6。节流阀节流阀常指截止阀截止阀、闸板阀闸板阀、旋塞阀旋塞阀、蝶阀蝶阀等，用于调节和启闭热水量和热媒量。截止阀截止阀关闭较严，常安装与蒸汽管道蒸汽管道上，其他阀门其他阀门常用于热水管道热水管道上。（6-3）四、自动排气阀四、自动排气阀自自动动排排气气阀阀作作用用就是将排放掉干管末端或最高处积存的空气或由热水释放的空气，避免其形成气塞，阻止热水流动。排气装置由手手动动式式和自自动动式式。自动式能自动排气且能阻止热水外泄，使用方便，效果好。自动排气阀结构自动排气阀结构如图6-37所示。安装示例安装示例如图6-38所示。自动排气阀一般按管网系统的工作压力来选定，当系统热水温度t95t95，工作压力P2105PaP2105Pa，可选用排排气气孔孔径径d=2.5mmd=2.5mm；工作压力P=2105PaP=2105Pa4105Pa4105Pa时，可选用孔径孔径d=1.6mmd=1.6mm的阀座。五、补偿器五、补偿器补补偿偿器器的的作作用用防止由于金属管道的温度影响下热胀冷缩造成的管道受损。金属管材热伸长量金属管材热伸长量按下式计算：L=(t2r-t1r)l （6-4）式中：L金属管热伸长，mm；t2r管中热水的最高温度，；t1r安装管道处室内温度，；l计算管道的管段长度，m；金属管的线膨胀系数，mm/m，钢管值为0.012。补补偿偿器器种种类类有管式补偿器、套管补偿器、环形补偿器等。管式补偿器管式补偿器由自然补偿管道、方形补偿器。在拐弯管道直线管段上适当位置设定支撑来补偿固定支撑间管段热伸长量。在较长直管中间安装方形补偿器方形补偿器。套套管管补补偿偿器器适用于管径DN100mm直线管段来补偿其热伸长，环环形形补补偿偿器器适用于管径DNHh则能自然循环，为保证安全可靠的自然循环，要求Hx（1.11.15）Hh。反之，当HxHh则不能自然循环，应选择热水循环泵进行机械循环，所选水泵的扬程和流量应比理论计算数稍大些，以保证工况的运行可靠。（二）热水供应管网水力计算（二）热水供应管网水力计算 热水供应管网水力计算包括了热水配水管网计算和热水循环管网的水力计算。1 1、热水供应配水管网计算、热水供应配水管网计算 从换热器或储水罐出来的热水进入到各热水卫生洁具用水之间的管网称配水管网，配水管网水力计算的步骤如下：（1）从配水管网中选择所需水压最大的管路作为计算管路，在计算管路各流量变化节点处进行编号，标明计算管段及其长度。（2）对各计算管段进行设计秒流量计算 对对于于工工业业企企业业生生活活间间、公公共共浴浴室室、洗洗衣衣房房、公公共共食食堂、实验室、影剧院、体育场等建筑：堂、实验室、影剧院、体育场等建筑：式中:qg计算各管段的热水设计秒流量，L/s；q0同一类型一个热水用卫生洁具给水定额流量，可由GBJ15-1988建筑给水排水设计规范中卫生器具给水的额定流量、当量、支管管径和流出水头查表取，L/s；n0同一类型热水用卫生洁具数；b卫生器具同时给水百分数，其值同给水。（6-29）对于住宅和公用建筑对于住宅和公用建筑：式中：qg计算各管段的热水设计秒流量，L/s；，k根据建筑物用途而定的系数，查表确定；Ng计算管段的热水用卫生洁具当量总数。（6-30）（3）根据水管中的水流速度不宜超过1.5m/s，如有防噪声要求管径小于等于25mm时，热水管道内的水流速度宜采用0.60.8m/s的规定，查热水水力计算表，可求管径DN和单位管长水头损失R（见表6-28）。由查得的R和管长L可求出该管段的沿程水头损失。在自然循环中要详细计算热水配水管网的局部水头损失，局部阻力系数值见表6-29。由局部水头损失公式计算出局部水头损失再由沿程水头损失和局部水头损失之和求得管段的水头损失，进而求出计算管路的总水头损失。对于机械循环热水供应系统，配水管网的局部水头损失不需要详细计算，可按计算管路沿程水头损失的20%30%计算。（4）根据供水水源（如水箱）与计算管路最不利点的标高差，亦即说能提供的水压大于水头损失和最不利点流出水投之和，或供水的资用水头大于垂直几何高度、水头损失、流出水头、水表水头之和。（5）配水管网中的非计算管路各管径直径根据计算管路上相应的给水当量数或规定的流速确定管径。无循环热水供应系统经过以上计算机算完毕，无循环热水供应系统经过以上计算机算完毕，对于全循环、半循环热水供应系统还需要进行对于全循环、半循环热水供应系统还需要进行循环管网水力计算。循环管网水力计算。2、热水供应管网水力计算热水供应管网水力计算热水供应循环管网水力计算分自然循环管网水力计算和机械循环管网水力计算。自然循环管网水力计算任务有：确定管网的自然压力；选定回水管路的管径；求出管网中的循环流量；计算出循环流量在管网中的计算环路的自然循环水头损失值，务使管网的自然压力大于自然循环水头损失，才能认为热水供应管网能自然循环，亦即认为配水合理。（1 1）确定管网的自然压力）确定管网的自然压力（以图6-56为例）56834hhh1（a）上行下给管网（b）下行上给管网图6-56 热水管网的自然循环压力1自然循环条件：Hzr1.5H (6-31)式中：Hzr计算环路的自然循环压力，Pa；H计算环路通过循环流量时所产生的自然循环水头损失，Pa；H=(Hp+Hh)+Hj (6-32)式中：Hp循环流量通过配水计算管路的沿程和局部水头损失，Pa；Hh循环流量通过回水计算管路的沿程和局部水头损失，Pa；Hj循环流量通过换热器的水头损失，Pa；对于容积式、热水锅炉和热水储罐，因通过的水流流速很小，其水头损失可以不计，但对列管式快速式换热器应按式（6-26）计算。自然循环压力按图6-56所式及式（6-33）和式（6-34）计算。式中：h锅炉或换热器中心与上行横干管段中点的标高差，m；3最远立管中热水的平均重度，N/m3；h锅炉或换热器中心与立管顶部的标高差，m；h1锅炉或换热器中心与立管底部的标高差，m；5、6最远回水立管和配水立管管段中热水的平均重度，N/m3；7、8锅炉或换热器至立管底部回水管和配水立管管段中热水的平均重度，N/m3；水的重度见表6-31。(6-33)(6-34)（2 2）选选定定回回水水管管路路的的管管径径。初步选定计算环路中回水管各管段的管径，一般比相应配水管段管径小12号，例如配水管段直径为DN32mm，则相应回水管短的管径可选DN25mm。可查表6-33。若通过改变系统的供水工况，使得回水管径与配水管径可以相等。（3 3）计计算算管管网网的的循循环环流流量量。管网循环流量仅只计算设有循环管的配水管网热损失所需的热水流量值，即指贼部分热水流量（循环流量）可以保证在热水不配水工况时，因其在管网中循环流动，补充了配水管网热流量损失而保证配水点的水温。规范中规定了热水锅炉或换热器出口的最高水温和配水点的最低水温，见表6-3。配水管网各管段的了损失可按式6-35计算。式中：qs配水管网中任一计算管段的热损失，kJ/h；K无绝热层管道的传热系数，对常压钢管K值约为4.19kJ/(m2h)；绝热系数，无绝热时=0；简单绝热层时=0.6；较好绝热层时=0.70.8；tc、tz计算管段的始、终水温，；D管子外径，m；L计算管段长度，m；tj计算管段中为空气温度，；见表6-34。(6-35)按照式（6-35）计算出各管段的热损失后，即可按式（6-36）计算各管段的循环流量。式中：qx计算管段的循环流量，kg/h；CB水的比热，CB=kJ/(kg)；qs、tc、tz同式（6-35）。确定任一计算管段始点和终点的水温。通过图6-57和图6-58介绍一种全循环的循环流量和任一管段的始点和终点水温的计算方法。(6-36)12czc12z图6-58下行上给式管网温降计算图图6-57 上行下给式管网温降计算图选用始、终点温差，一般热水供应系统温度为515，常取10。计算热水配水管网管道的总面积。通过管段长、直径确定管段的表面积。求配水管网面积比温降，见式（6-37）。式中：t配水管网面积比温降，/m2；T配水管网温差，；按计算配水环始、终点温差，始端6575，终端5060，T=515；F配水管网管道总面积，m2。(6-37)求出各计算管段的始、终点温度，如图6-59所示。图6-59中tc、tz的温度关系如下：式中：tc管段cz始点c温度，；tz管段cz始点z温度，；t配水管网面积比温降，/m2；f所计算管段终点以前的配水管网的总散热面积，m2；图5-58中应为cz的管。面积。tctzzc图6-59 计算管段始、终点温度示意图(6-38)按式6-35求各计算管段的热损失，进而求出全部配水管网的热损失之和，亦即中了损失为q。求总循环流量式中：qx配水管网总循环流量，kg/h；qs配水管网全部热损失，kJ/h；CB水的比热，CB=kJ/(kg)；tc、tz换热器出口温度和配水管网最不利温度配水点的温度，。(6-39)计算配水管网最不利环路（即指计算环路）中的各段循环流量。式中：qn+1、qnn+1、n管段中所通过的循环流量，kg/h；qs(n+1)、qsnn+1、n管段及其后各管段的了损失之和，kJ/h；qsn管段n本身的热损失，kJ/h。(6-43)（4）已知计算环路中各管段的管径、循环流量，查热水水力计算标6-28，按公式（6-26）计算环路（包括配水和回水）中通过循环流量的沿程水头损失和局部水头损失之和。（5）对自然循环压力Hzr与循环水头损失H两者进行比较，若Hzr1.35H，则符合自然循环热水供应。机械循环热水供应有全日制循环和定时循环。全日制机械循环了水管网计算方法及步骤和自然循环管网计算方法及步骤基本相同，环路局部水头损失不必详细计算，取沿程水头损失的20%30%，主要是选择循环泵。循环泵扬程循环泵扬程按式（6-44）计算。式中：Hb循环水泵扬程，kPa；qx循环流量，s-1，根据配水管网总热损失除以总温降，在除以比热得出，该总热损失经计算确定。经验上可以采用设计小时好热量的5%10%作为总热损失；qf循环附加流量，L/s，应根据建筑物的性质、使用要求确定，一般宜为设计小时用水量的15%；Hp循环流量通过配水管网的水头损失，kPa；Hx循环流量通过回水管网的水头损失，kPa。(6-44)水泵流量水泵流量为式中：Qb水泵流量，L/s；qx、qf同式（6-44）。定时循环热水供应是要求水泵在供应热水之前，将管网中的全部冷水每小时循环24次，即循环时间为1530min，其循环水泵的流量和扬程按下列公式计算。(6-45)式中：Qb循环水泵流量，L/s；ts在最长配水和回水环路中，水循环一次所需要的时间，min；Vgs循环管网的全部溶剂，但不包括不设循环的各管段即热水管（箱）、热水锅炉的水容积，L；Hb循环水泵扬程，kPa；Hp循环流量通过计算环路中配水管网的水头损失kPa；Hx循环流量通过计算环路中回水管网的水头损失kPa；Hj循环流量通过列管快速换热器的水头损失，kPa，其他换热器、锅炉水头损失不计。(6-46)第六节 高层建筑热水供应系统 管道布置与敷设 一、水供应系统管道布置一、水供应系统管道布置1、布置原则布置原则严格遵守设计施工图样布置管道；尽可能采用暗装；供水的干管、回水干管布置在靠近用水量大的地方；便于维护、维修和管理；不妨碍其他用水用热、空调通风管道；不布置在受环境污染和受环境破坏的地方；便于热水的使用；除管道本身绝热外，不布置在热损失大的地方；便于管道的排气和泄水；便于管道受温差变化的自然补偿；便于热水供应设备如锅炉、热水器、热水储罐等设备的安装与连接；便于各种仪表、仪器、阀门的安装、运行及管理；对于高层建筑各种围护结构产生不利影响；便于人员通信、门窗关闭和室内设备摆设等。2、布置方法布置方法管道的最高处应有排气装置；管道的最低处应有泄水装置；安装补偿装置；布置在中管道竖井内及卫生间竖井内，横管在地下室的天花板下、设备层的天花板地板上；尽可能横平竖直，不穿越烟囱、风道、排水槽、木装修等处。二、热水供应系统管道敷设二、热水供应系统管道敷设1、管道井内的敷设管道井内的敷设2、横管敷设横管敷设设备层的横管敷设地下室的横管敷设房间的横管敷设三、热水供应管道的绝热三、热水供应管道的绝热绝热方法和措施有：绝热层、防潮层和保护层。绝热层材料有岩棉制板制品及其管壳、微孔硅酸钙制品及其管、超细玻璃棉等；常用防潮层材料有油毡纸、铝箱、带金属网沥青玛蒂脂等；常用保护层材料有铁皮、镀锌皮、布面涂漆等。绝热施工方法即安装绝热层方法有涂抹法、填充法、包扎法、机械涂漆法等。喷涂是一种新型的施工方法，它是将聚氨酯泡沫原料现场喷涂于管道、设备外壁，使其瞬时发泡，形成闭孔泡沫塑料绝热层。绝热施工程序为：材料装备，安装绝热层，安装防潮层，安装保护层，涂装，成品。第七节 高层建筑热水管道材料及配件 一热水用管材一热水用管材管材要求：耐腐蚀、具有较强的机械强度、对了水水质保护；腐蚀出现后，会使热水水质发黄，即所谓的“锈水”。新型钢材如铜管（耐高温、耐腐蚀、有一定机械强度、保护了水水质、抑制细菌微生物）、复合管（耐腐蚀、有一定的机械强度、任意弯曲，减少相应的接管管件）等管材。1、铜管连接方法焊接，用于较大直径的直管段上管连接或支管连接，坚固不易漏水，但拆卸不方便；法兰连接，用于管道与设备或较大法兰阀门的连接处，易于拆卸。螺纹连接，用于一般较小直径的管道连接，易于安装或拆卸，是铜管连接中最常见的一种方法。2、合管连接方法二、热水管道用配件二、热水管道用配件 热水管道用配件除管件外，其他配件有密封件、法兰、法兰用螺栓螺帽等。1、密密封封件件 主要垫片有金属垫、石棉垫，热水用法兰垫多用于石棉垫，其材质能耐高温。2、法法兰兰 用于管道与设备或法兰阀门之间的连接，厂拥有低压平板法兰，其材质应与所用惯的材质相同；3、栓栓螺螺帽帽 用于法兰连接，其材质与管材相同，按要求选择螺栓螺帽的直径及螺栓的长度。第八节 高层建筑饮用净水供应系统 饮用净水就是把自来水进行深度处理后，不需要加热，直接供人们直接饮用的水。饮用净水系统不仅节能，而且对人们的健康有了更高的保证。一、饮用水水质标准一、饮用水水质标准 建设部颁不了饮用净水水质标准（GBJ4-1999），与2000年3月1日起实施。浊度采用一类水司目标值1NTU。色度为5度；总硬度300mg/L；铁0.25mg/L；锰0.05mg/L；硫酸盐100mg/L；氯化物10mg/L；硝酸盐10mg/L；溶解性总固体500mg/L。砷为0.01mg/L；阴离子合成洗涤剂0.2mg/L；氯仿30g/L；四氯化碳2g/L；滴滴涕0.5g/L；六六六2.5g/L。CODMn不大于4 mg/L；生活饮用水的pH为6.58.5。增加了TOC项目指标，因为TOC能够较准确反映水中有机物的数量。细菌总数提高了50cfu/mL；总大肠菌群0cfu/mL，不用3个/L；粪大肠菌群为0cfu/mL。二、饮用净水供应系统的组成二、饮用净水供应系统的组成1、水源水源 以城市自来水为水源，城市自来水处理成饮用净水水质处理工艺较为简单，处理成本较低，水质也易保证。水源可靠且便于运行管理。2、饮用净水处理装置饮用净水处理装置 饮用净水处理装置是保证水质水量的关键设备，它包括净水、储水、加压部分。常见的净水工艺如下：（1）自来水，原水箱，砂滤，活性炭滤，净水箱，紫外线或臭氧消毒，用户（2）自来水，泵水箱，砂滤，活性炭滤，膜滤，净水箱，紫外线或臭氧消毒，用户3、管道输配送系统管道输配送系统 管道输配送系统包括加压水泵、管道、阀门等。所选水泵、管道、阀门均应满足和保护饮用净水水质的要求。水泵应采用不锈钢、塑料、玻璃钢等材质的水泵，管材应采用不锈钢复合管，交连聚乙烯管。阀门、水表应采用不锈钢或符合素质要求的材质。应用净水对管材设备、阀门要求很高，以防止它们对水质的二次污染，如传统的镀锌管易生锈、结垢、滋生细菌。而PEX交连聚乙烯管不溶于水、不生锈、不结垢、不滋生细菌。三、高层建筑饮用净水供应方式三、高层建筑饮用净水供应方式基本的供应方式有下供下回式、下供上回式；也可分集中式和分散式；其分区数同建筑内给水系统，应考虑管材承压、运行管理、安装及投资等因素而定。1221图6-61下供下回式1供水；2回至净水箱图6-62下供上回式1供水；2回至净水箱四、饮用净水供应系统计算 饮用净水供应系统计算包括处理水量计算、管网设计秒流量计算与水力计算内容。（一）用水量计算1、定时供水管网设计秒流量式中:qg计算管段的饮水设计秒流量，L/s；q0单个饮水器具的定额流量，L/s；n0饮水器具数；b饮水器具的同时给水百分数，同给水。（6-47）2、非定时供水管网设计秒流量式中：qg计算管段的饮水设计秒流量，L/s；，k与建筑性质有关系数，同给水；Ng计算管段的饮水器具当量总数，同给水。（6-48）5566432111图6-63集中式饮用净水供应分区方式1自来水；2自来水水箱；3处理设备；4进水箱；5供水管网；6回水3656432154图6-64分散式饮用净水供应分区方式1自来水；2自来水水箱；3处理设备；4进水箱；5供水管网；6回水（二）管网水力计算（二）管网水力计算在给出系统平面图和轴测图后即可进行管网的水力计算，其计算方法完全同给水。计算出管网的沿程水头损失和局部水头损失，再根据饮水器具的流出水头、水表水头损失、几何高差、管网水头损失，选择水泵。（三三）饮饮用用净净水水供供应应系系统统设设计计计计算算例例题题（见课本246247页）
