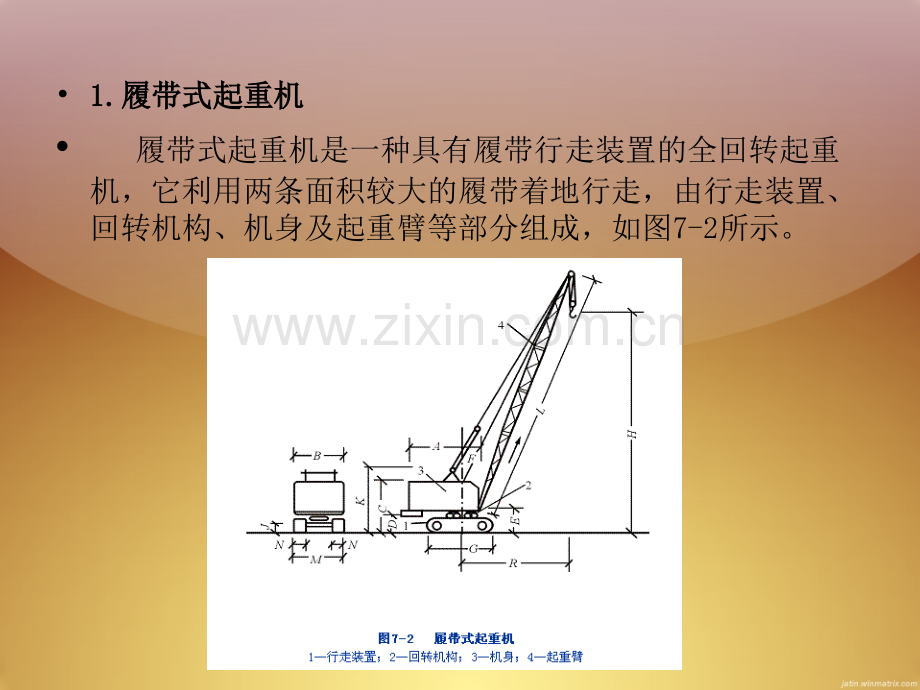

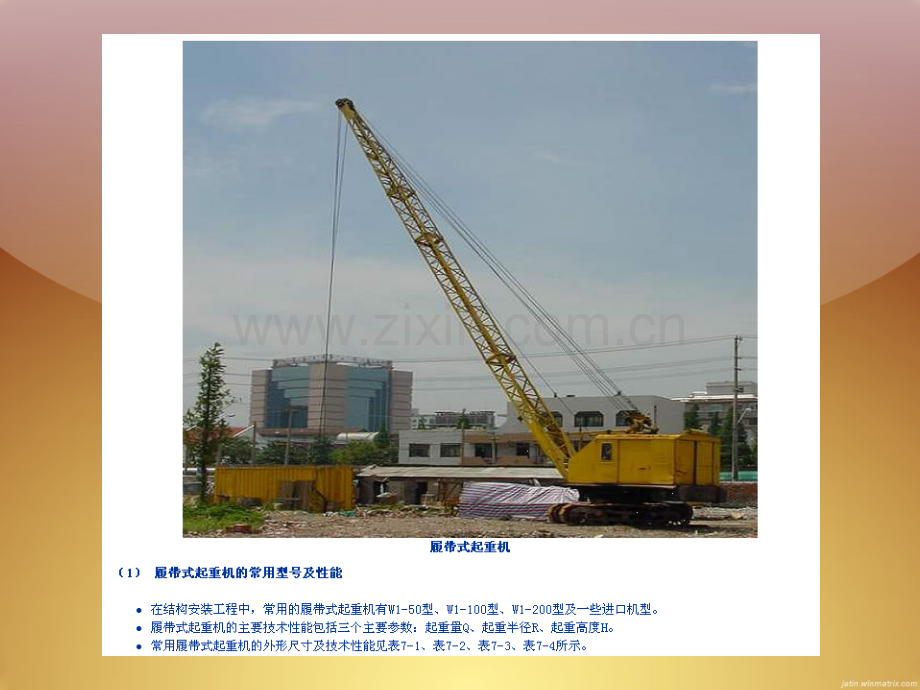

1.1.履带式起重机履带式起重机履带式起重机是一种具有履带行走装置的全回转起重机，它利用两条面积较大的履带着地行走，由行走装置、回转机构、机身及起重臂等部分组成，如图7-2所示。2.2.汽车式起重机汽车式起重机汽车式起重机是自行式全回转起重机，起重机构安装在汽车的通用或专用底盘上，如图7-5所示。3.3.轮胎式起重机轮胎式起重机轮胎式起重机是把起重机构安装在加重轮胎和轮轴组成的特制底盘上的全回转起重机，如图7-6所示。自升塔式起重机的液压顶升系统主要有：顶升套架、长行程液压千斤顶、支承座、顶升横梁、引渡小车、引渡轨道及定位销等。液压千斤顶的缸体装在塔吊上部结构的底端支承座上，活塞杆通过顶升横梁支承在塔身顶部，其顶升过程如图7-9所示。锚固装的附着杆布置形式如图7-10所示。图图7-13 7-13 水平锚锭构造示意图水平锚锭构造示意图 (a)拉力在30KN以下；(b)拉力为100400KN 1回填土逐层夯实；2地龙木1根；3钢丝绳或钢筋 4柱木；5挡木；6地龙木3根；7压板；8钢丝绳圈或钢筋环(4)(4)柱的吊升柱的吊升1.1.旋转法旋转法 采用旋转法吊装柱子时，柱的平面布置宜使柱脚靠近基础，柱的绑扎点、柱脚中心与基础中心三点宜位于起重机的同一起重半径的圆弧上，如图7-16所示。2.滑行法滑行法 柱吊升时，起重机只升钩，起重臂不转动，使柱顶随起重钩的上升而上升，柱脚随柱顶的上升而滑行，直至柱子直立后，吊离地面，并旋转至基础杯口上方，插入杯口,如图7-17所示。(5)对位和临时固定对位和临时固定柱子对位是将柱子插入杯口并对准安装准线的一道工序。临时固定是用楔子等将已对位的柱子作临时性固定的一道工序。如图7-18所示。(6)柱的校正柱的校正柱子校正是对已临时固定的柱子进行全面检查(平面位置、标高、垂直度等)及校正的一道工序。柱子校正包括平面位置、标高和垂直度的校正。对重型柱或偏斜值较大则用千斤顶、缆风绳、钢管支撑等方法校正，如图7-19所示。(7)(7)柱子最后固定柱子最后固定 其方法是在柱脚与杯口之间浇筑细石混凝土，其强度等级应比原构件的混凝土强度等级提高一级。细石混凝土浇筑分两次进行，如图7-20所示。2.2.吊车梁的吊装吊车梁的吊装 (1)(1)绑扎、吊升、对位和临时固定绑扎、吊升、对位和临时固定 吊车梁绑扎时，两根吊索要等长，绑扎点对称设置，吊钩对准梁的重心，以使吊车梁起吊后能基本保持水平，如图7-21所示。3.屋架的吊装屋架的吊装(1)屋架绑扎屋架绑扎 屋架的绑扎点应选在上弦节点处，左右对称，绑扎中心（即各支吊索的合力作用点）必须高于屋架重心，使屋架起吊后基本保持水平，不晃动、不倾翻。吊索与水平线的夹角不宜小于45，以免屋架承受过大的横向压力，必要时可采用横吊梁。屋架的绑扎见如图7-24所示。(2)(2)屋架的扶直与排放屋架的扶直与排放屋架扶直时应采取必要的保护措施，必要时要进行验算。屋架扶直有正向扶直和反向扶直两种方法。正向扶直 如图7-25(a)所示 反向扶直 如图7-25(b)所示 屋架扶直之后，立即排放就位，一般靠柱边斜向排放，或以35榀为一组平行于柱边纵向排放。(3)屋架的吊升、对位与临时固定屋架的吊升、对位与临时固定 屋架的吊升是将屋架吊离地面约300mm，然后将屋架转至安装位置下方，再将屋架吊升至柱顶上方约300mm后，缓缓放至柱顶进行对位。屋架对位应以建筑物的定位轴线为准。屋架对位后立即进行临时固定。工具式支撑的构造如图7-26所示。(4)(4)屋架的校正及最后固定屋架的校正及最后固定屋架垂直度的检查与校正方法是在屋架上弦安装三个卡尺，一个安装在屋架上弦中点附近，另两个安装在屋架两端。屋架垂直度的校正可通过转动工具式支撑的螺栓加以纠正，并垫入斜垫铁。屋架的临时固定与校正如图7-27所示。屋架校正后应立即电焊固定起重机型号及起重臂长度的选择起重机型号及起重臂长度的选择 起重量起重量 起重机的起重量Q应满足下式要求：式中?Q1构件质量；Q2索具质量。起重高度起重高度 起重机的起重高度必须满足所吊件的吊装高度要求，如图7-28所示：2.2.结构安装方法及起重机开行路线结构安装方法及起重机开行路线 （1 1）结构安装方法结构安装方法 单层工业厂房的结构安装方法有分件安装法和综合安装法两种。分件安装法分件安装法 起重机在车间内每开行一次仅安装一种或两种构件。通常分三次开行安装完所有构件。如图7-30所示。综合安装法综合安装法 综合安装法是指起重机在车间内的一次开行中，分节间安装完所有的各种类型的构件。B.B.柱子纵向布置柱子纵向布置 对于一些较轻的柱子，起重机能力有富余，考虑到节约场地，方便构件制作，可顺柱列纵向布置，如图7-36所示。柱子纵向布置，绑扎点与杯口中心两点共弧。若柱子长度大于12m，柱子纵向布置宜排成两行，如图7-36（a）所示；若柱子长度小于12m，则可叠浇排成一行，如图7-36（b）所示。屋架的布置 屋架宜安排在厂房跨内平卧叠浇预制，每叠34榀，布置方式有三种：斜向布置、正反斜向布置和正反纵向布置等，如图7-37所示。吊车梁的布置 当吊车梁安排在现场预制时，可靠近柱基顺纵轴线或略作倾斜布置，也可插在柱子的空当中预制，或在场外集中预制等。1.1.柱的吊装柱的吊装（1 1）绑扎绑扎 普通单根柱（长10m以内）采用一点绑扎直吊法。“十”字型柱绑扎时，要使柱起吊后保持垂直，如图7-49（a）所示。T型柱的绑扎方法与“十”字型柱基本相同。H型构件绑扎方法如图7-49（b）所示。H型构件也可用铁扁担和钢销进行绑扎起吊，如图7-49（c）所示。（2 2）起吊起吊 柱的起吊方法与单层工业厂房柱吊装相同，一般采用旋转法。外伸钢筋的保护方法有：用钢管保护柱脚外伸钢筋用垫木保护外伸钢筋及用滑轮组保护外伸钢筋等方法。用钢管保护柱脚外伸钢筋见图7-50（a）。用垫木保护柱脚外伸钢筋见图7-50（b）。（3)3)柱的临时固定及校正柱的临时固定及校正 上节柱吊装在下节柱的柱头上时，视柱的质量不同，采用不同的临时固定和校正方法。框架结构的内柱，四面均用方木临时固定和校正，如图7-51（a）；框架边柱两面用方木，另一面用方木加钢管支撑做临时固定和校正，如图7-51（b）；框架的角柱两面均用方木加钢管支撑临时固定和校正，如图7-51（c）。（4 4）柱接头施工柱接头施工 柱接头的形式如图7-52所示，有榫式接头、插入式接头和浆锚式接头三种。榫式接头 上柱和下柱外露的受力钢筋用剖口焊焊接，配置一定数量的箍筋，最后浇灌接头混凝土以形成整体。
