预制渡槽混凝土施工质量控制与提高.pptx

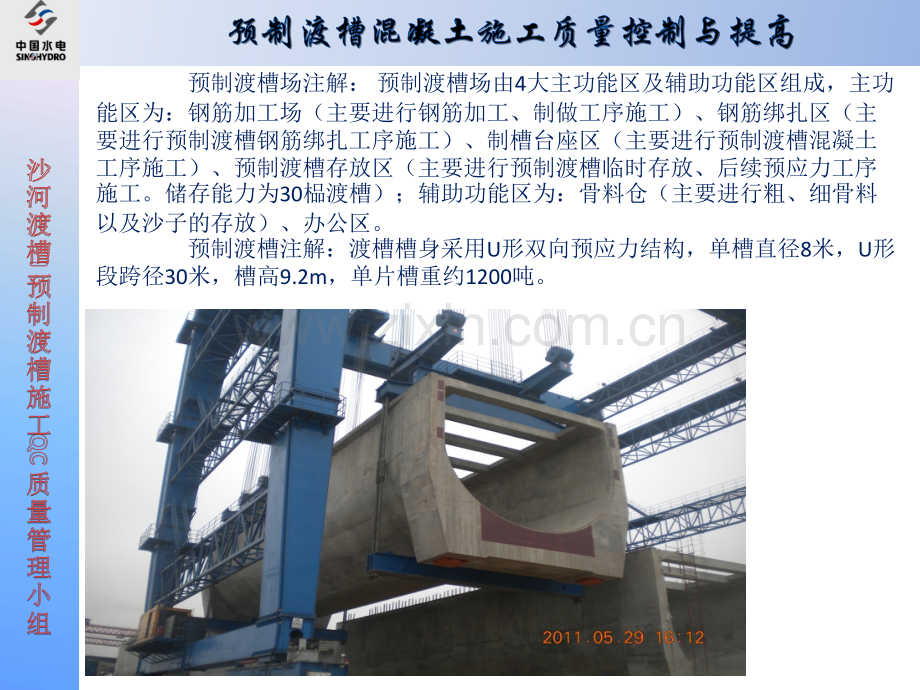

预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高 沙沙沙河河河渡渡渡槽槽槽I I I预预预制制制渡渡渡槽槽槽施施施工工工Q Q QC C C质质质量量量管管管理理理小小小组组组一、工程概况 沙河制槽场位于河南省鲁山县楼张村，占地面积约 143.86 亩，制槽场承担起止里程SH（3）2+994.1 SH（3）4+404.1 范围内188片槽预制施工任务，渡槽槽身采用U形双向预应力结构，单槽直径8米，U形段跨径30米，槽高9.2m，单片槽重约1200吨，渡槽采用现场预制架槽机架设施工方法。预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高 沙沙沙河河河渡渡渡槽槽槽I I I预预预制制制渡渡渡槽槽槽施施施工工工Q Q QC C C质质质量量量管管管理理理小小小组组组 预制渡槽场注解：预制渡槽场由4大主功能区及辅助功能区组成，主功能区为：钢筋加工场（主要进行钢筋加工、制做工序施工）、钢筋绑扎区（主要进行预制渡槽钢筋绑扎工序施工）、制槽台座区（主要进行预制渡槽混凝土工序施工）、预制渡槽存放区（主要进行预制渡槽临时存放、后续预应力工序施工。储存能力为30榀渡槽）；辅助功能区为：骨料仓（主要进行粗、细骨料以及沙子的存放）、办公区。预制渡槽注解：渡槽槽身采用U形双向预应力结构，单槽直径8米，U形段跨径30米，槽高9.2m，单片槽重约1200吨。预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高 沙沙沙河河河渡渡渡槽槽槽I I I预预预制制制渡渡渡槽槽槽施施施工工工Q Q QC C C质质质量量量管管管理理理小小小组组组1、QC小组简介小组名称小组名称中国水利水电第四工程局有限公司沙河渡槽标项目部QC质量小组所在部门所在部门中国水利水电第四工程局有限公司成立成立日期日期2010年8月6日登记登记日期日期2010年8月7日课题名称课题名称预制渡槽混凝土施工质量控制课题类型课题类型攻关型登记注册号登记注册号组长组长姓名姓名金 俊性别性别男年龄年龄45文文化化 程程度度本科职务职务项目经理小组平小组平均年龄均年龄姓名姓名性别性别年龄年龄文化程度文化程度职职 务务组内分工组内分工金 俊男45本科项目经理系统支持安 健男41本科项目副经理兼总工总结、标准化王鹏辉男32本科项目副经理总结、标准化路明旭男31本科项目副经理对策分析柏华东男34本科项目副经理对策实施胡林海男37本科项目副经理对策分析姜红斌男37本科制槽场场长对策实施张海宁男32专科质量管理部负责人对策分析李海平男28本科技术管理部负责人对策分析杨兵男24中专技术员对策实施、数据统计徐明男23本科技术员对策实施、数据统计 预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高 沙沙沙河河河渡渡渡槽槽槽I I I预预预制制制渡渡渡槽槽槽施施施工工工Q Q QC C C质质质量量量管管管理理理小小小组组组二、选题理由预制渡槽由于体型大、结构为U型、混凝土工序施工过程中反弧段气泡消除困难，具体的施工工艺还不够完善，而混凝土施工气泡是预制渡槽过水面质量合格与否的至关因素，为了确保实现质量目标，完成建设一流预制渡槽的施工任务，项目部成立了QC 质量小组，以攻破此难关。三、现状调查小组活动之初，根据预制渡槽混凝土施工的特点，对预制渡槽混凝土的施工工艺和应注意的难点、要点进行了现场指导。根据我们多次试验的总结和分析，发现预制渡槽混凝土的气泡直接影响过水面、外观质量。（见下图）预制渡槽反弧段气泡较多 预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高 沙沙沙河河河渡渡渡槽槽槽I I I预预预制制制渡渡渡槽槽槽施施施工工工Q Q QC C C质质质量量量管管管理理理小小小组组组由此可见，影响预制渡槽混凝土施工质量的问题共有如下几点：1、渡槽过水面反弧段表面气泡密集、且为大气泡 2、渡槽过水面气孔较多，且局部混凝土不密实。四、目标确定预制渡槽内模板粘贴模板布，减少气泡使混凝土外观符合规范要求。（见下图）预制渡槽混凝土试验块左侧未粘贴模板布质量，右侧粘贴模板布质量，效果明显不同，粘贴模板布的混凝土表面无气泡且混凝土表面强度较高。反弧段模板面粘贴模板布 预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高 沙沙沙河河河渡渡渡槽槽槽I I I预预预制制制渡渡渡槽槽槽施施施工工工Q Q QC C C质质质量量量管管管理理理小小小组组组五、原因分析及确认 根据现状试验调查结果显示，因预制渡槽内面结构体型为U型，反圆弧段混凝土施工过程中，气泡垂直提升依附在渡槽内模板面无法再提升，导致渡槽过水面反圆弧段气泡密集，严重影响预制渡槽混凝土施工质量。1、预制渡槽混凝土施工技术交底不彻底。预制渡槽混凝土工序施工工艺，项目部制定了预制渡槽混凝土施工作业指导书，同时多次组织混凝土工序作业人员、技术、质量管理人员进行交底会议。2、使用模板布工艺施工质量要求。预制渡槽内模板粘贴模板布接缝严密、粘贴牢固、模板布保持干净、平整，有效使用模板布，确保预制渡槽混凝土施工质量。3、模板布粘贴质量不合格。由于模板布粘贴不严密，导致混凝土浆液进入模板布与模板间及模板布粘贴不平整产生褶皱现象。预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高 沙沙沙河河河渡渡渡槽槽槽I I I预预预制制制渡渡渡槽槽槽施施施工工工Q Q QC C C质质质量量量管管管理理理小小小组组组六、提出对策主要因素主要因素对策对策目标目标负责人负责人模板布粘贴不严密模板布上口采用钢板条压紧模板布避免进浆。混凝土施工过程中避免从模板布与模板间进浆姜红斌模板布粘贴不平整模板布粘贴检查验收严密性、平整度、牢固性。避免混凝土面产生褶皱现象。七、对策实施及实施效果1、针对模板布粘贴工艺质量的问题 1.1 组织人员进行交底学习，针对预制渡槽混凝土施工模板布的使用性能，以及确保模板布粘贴工艺质量要求。（见下图）实施效果：模板布粘贴工艺质量满足混凝土工序施工情况下，气孔明显减少、无褶皱，并满足混凝土外观质量要求。预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高预制渡槽混凝土施工质量控制与提高 沙沙沙河河河渡渡渡槽槽槽I I I预预预制制制渡渡渡槽槽槽施施施工工工Q Q QC C C质质质量量量管管管理理理小小小组组组效果检查一：目标检查通过QC小组活动，确保了预制渡槽混凝土工序施工达到了质量目标，有效的对预制渡槽混凝土施工有效质量控制。未粘贴模板布前混凝土试验照片未粘贴模板布前混凝土试验照片粘贴模板布后预制渡槽混凝土面照片粘贴模板布后预制渡槽混凝土面照片 预制预制预制预制渡槽混凝土施工质量控制与提高渡槽混凝土施工质量控制与提高渡槽混凝土施工质量控制与提高渡槽混凝土施工质量控制与提高 沙沙沙河河河渡渡渡槽槽槽I I I预预预制制制渡渡渡槽槽槽施施施工工工Q Q QC C C质质质量量量管管管理理理小小小组组组社会效益：社会效益：预制渡槽粘贴模板布后混凝土工序施工质量效果非常好，反圆弧段混凝土面气泡已消除并满足混凝土外观要求。该项目的成功实施，不仅树立了我单位的良好形象，也意味着我单位掌握了大体型预制渡槽混凝土施工技术，将有利于我们完成后续工作，为今后拓展市场提供有力支持。八、体会和今后打算 在本次QC活动中，我们通过一系列学习、分析、试验、总结，充分的鼓励和激发了小组成员的学习热情。经过大家的竭力合作，最后众志成城，圆满解决了预制渡槽反圆弧段混凝土施工气泡集中难点。在今后的工程施工过程中，在科学的组织理论指导下，一定要在工序、工艺、认真总结、认真分析，我们将继续坚持应用QC方法，不断解决施工中出现的重点难点，积累施工经验，推进施工技术发展。
