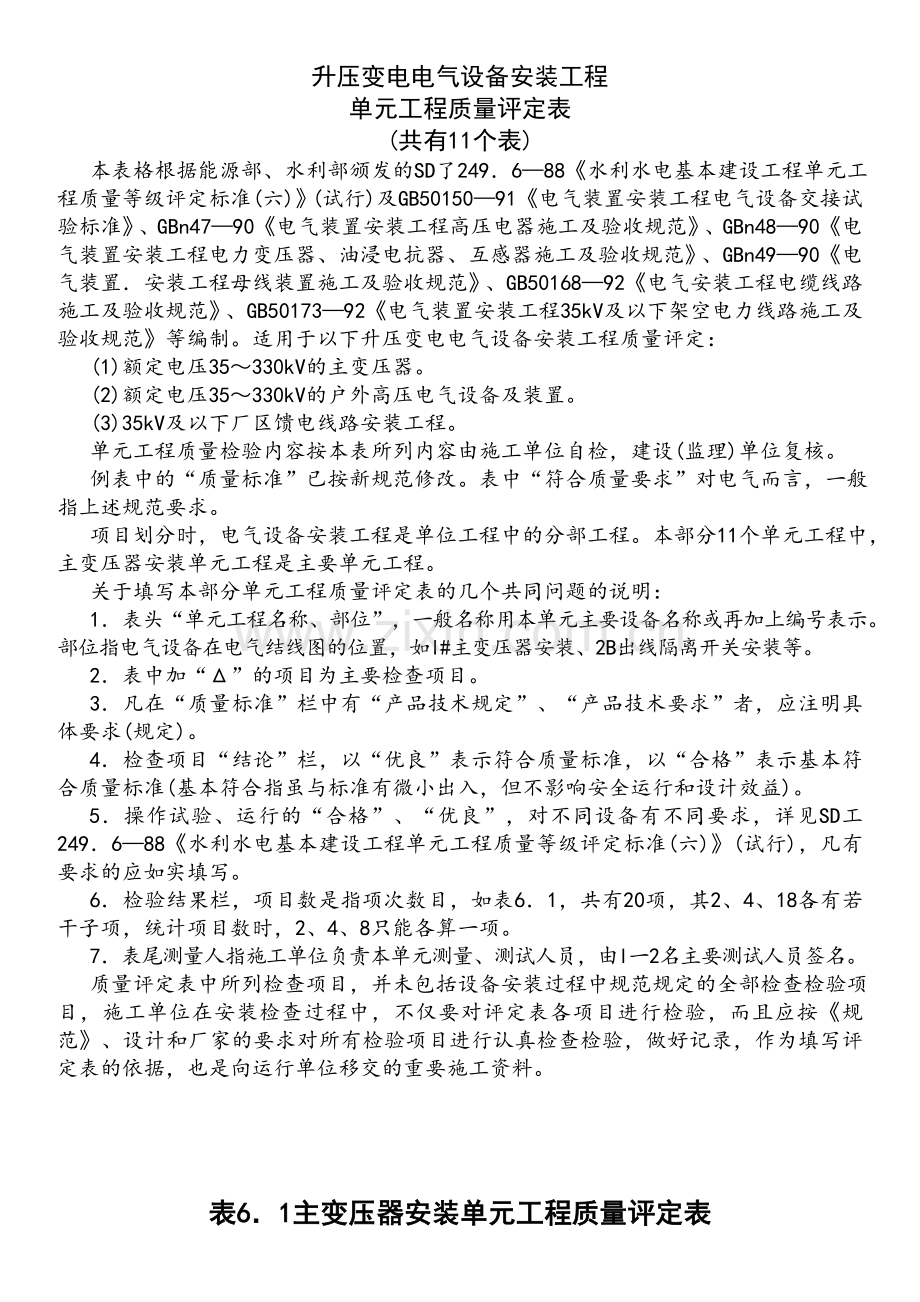

升压变电电气设备安装工程
单元工程质量评定表
(共有11个表)
本表格根据能源部、水利部颁发的SD了249.6—88《水利水电基本建设工程单元工程质量等级评定标准(六)》(试行)及GB50150—91《电气装置安装工程电气设备交接试验标准》、GBn47—90《电气装置安装工程高压电器施工及验收规范》、GBn48—90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》、GBn49—90《电气装置.安装工程母线装置施工及验收规范》、GB50168—92《电气安装工程电缆线路施工及验收规范》、GB50173—92《电气装置安装工程35kV及以下架空电力线路施工及验收规范》等编制。适用于以下升压变电电气设备安装工程质量评定:
(1)额定电压35~330kV的主变压器。
(2)额定电压35~330kV的户外高压电气设备及装置。
(3)35kV及以下厂区馈电线路安装工程。
单元工程质量检验内容按本表所列内容由施工单位自检,建设(监理)单位复核。
例表中的“质量标准”已按新规范修改。表中“符合质量要求”对电气而言,一般指上述规范要求。
项目划分时,电气设备安装工程是单位工程中的分部工程。本部分11个单元工程中,主变压器安装单元工程是主要单元工程。
关于填写本部分单元工程质量评定表的几个共同问题的说明:
1.表头“单元工程名称、部位”,一般名称用本单元主要设备名称或再加上编号表示。部位指电气设备在电气结线图的位置,如l#主变压器安装、2B出线隔离开关安装等。
2.表中加“Δ”的项目为主要检查项目。
3.凡在“质量标准”栏中有“产品技术规定”、“产品技术要求”者,应注明具体要求(规定)。
4.检查项目“结论”栏,以“优良”表示符合质量标准,以“合格”表示基本符合质量标准(基本符合指虽与标准有微小出入,但不影响安全运行和设计效益)。
5.操作试验、运行的“合格”、“优良”,对不同设备有不同要求,详见SD工249.6—88《水利水电基本建设工程单元工程质量等级评定标准(六)》(试行),凡有要求的应如实填写。
6.检验结果栏,项目数是指项次数目,如表6.1,共有20项,其2、4、18各有若干子项,统计项目数时,2、4、8只能各算一项。
7.表尾测量人指施工单位负责本单元测量、测试人员,由l一2名主要测试人员签名。
质量评定表中所列检查项目,并未包括设备安装过程中规范规定的全部检查检验项目,施工单位在安装检查过程中,不仅要对评定表各项目进行检验,而且应按《规范》、设计和厂家的要求对所有检验项目进行认真检查检验,做好记录,作为填写评定表的依据,也是向运行单位移交的重要施工资料。
表6.1主变压器安装单元工程质量评定表
填表说明
填表时必须遵守“填表基本规定”,并符合本部分说明及以下要求o
1.单元工程划分:以一台变压器安装为一个单元工程。本单元工程是主要单元工程。
2.单元工程量:填写本单元工程主变全型号(包括主要技术数据)、台数(1台)。
3.检验记录:填写实际测量及检查结果。
注:项次18如果无有载调压部分,此项不填写。
4.检验结果合格项数,指达到合格及以上质量标准的项目个数。
5.质量评定应在变压器全部安装完毕,并进行启动试运行后进行。
6.启动试运行的合格、优良标准。
合格:运行过程中发现的缺陷经处理后已消除,达到GBn48—90第二章中关于工程交接验收的有关要求;或虽有个别小缺陷,但不影响运行使用要求。
优良:运行过程中未出现异常现象,且各项技术指标均达到GBJl48—90的有关规定。
7.单元工程质量标准。
合格:主要检查项目应符合质量标准,一般检查项目基本符合质量标准要求,启动试运行达到合格标准。
优良:主要检查项目和一般检查项目必须全部达到质量标准要求。启动试运行达到优良标准。
水利水电工程
表6.1 主变压器安装单元工程质量评定表(例表)
单位工程名称
升压变电站
单元工程量
SFa一20000/121,重台
分部工程名称
主变压器安装
施工单位
XXX水电安装公司
单元工程名称、部位
1#主变压器安装
检验日期
X年X月X日
项次
检查项目
质 量 标 准
检 验 记 录
结论
1
一般规定
油箱及所有的附件应齐全,无锈蚀或机械损伤,无渗漏现象。各连接部位螺栓应齐全,紧固良好。套管表面无裂缝、伤痕,充油套管无渗油现象,油位指示正常
附件齐全,无损伤,无渗漏,连接固定良好,油位指示正确
优良
2
器
身
检
查
Δ2.1铁芯
应无变形和多点接地。铁轭与夹件,夹件与螺杆等处的绝缘应完好,连接部位应紧固
铁芯无变形和多点接地,绝缘完好,连接紧固
优良
Δ2.2线圈
绝缘层应完好无损,各组线圈排列应整齐,间隙均匀,油路畅通。压钉应紧固,绝缘良好,防松螺母锁紧
绝缘良好,排列整齐间隙均匀,油路通畅,连接紧固
2.3引出线
Δ绝缘包扎紧固,无破损、拧扭现象。固定牢固,绝缘距离符合设计要求。引出线裸露部分应无毛刺或尖角,焊接良好。
Δ引出线与套管的连接应正确,连接牢固
包扎紧固,绝缘距离符合设计要求,裸露部分无毛刺,焊接良好,与套管接线正确,牢固
2.4电压切换装置
Δ无激磁电压切换装置各分接点与线圈的连接应紧固正确。接点接触紧密,转动部位应转动灵活,密封良好,指示器指示正确。有载调压装置的各开关接点接触良好。分接线连接牢固,正确,切换部分密封良好
连接紧固正确,接点接触紧密良好,转动部位灵活密封良好,指示正确
2.5箱体
Δ各部位无油泥、金属屑等杂物。有绝缘围屏者,其围屏应绑扎牢
无油泥、金属屑等杂物
3
变压器干燥的检查
检查干燥记录,应符合GBJl48-90第2.5.1~2.5.5条有关要求
检查干燥记录,符合《规范》要求
优良
4
本
体
及
附
件
4.1轨道检查
两轨道间距离允许误差应小于2mm,轨道对设计标高允许误差应小于土2mm,轨道连接处水平允许误差应小于lmm
距离误差:lmm,高程误差:-2mm,水平误差:0.50mm
优良
4.2本体就位
轮距与轨距中心应对正,滚轮应加制动装置且该装置应固定牢固。装有气体继电器的箱体顶盖应有1%~1.5%的升高坡度
中心对正,滚轮能拆卸,制动装置固定,箱体顶盖沿电气体继电器气流方向,升高坡度为1%
Δ4.3冷却装置安装
安装前应进行密封试验无渗漏。与变压器本体及其他部位的连接应牢固,密封良好。管路阀门操作灵活,开闭位置正确,油泵运转正常。风扇电动机及叶片应安装牢固,转动灵活、运转正常、无振动或过热现象。冷却装置安装完毕,试运行正常联动正确
试验检查无渗漏,连接牢固,密封良好,阀门操作灵活,油泵运转正常,风扇电动机良好,冷却装置试运行正常,联动正确
安
装
4.4有载调压装置的安装
Δ传动机构应固定牢固,操作灵活无卡阻。
切换开关的触头及其连线应完整,接触良好。限流电阻完整无断裂。
Δ切换装置的工作顺序及切换时间应符合产品技术要求,机械联锁与电气联锁动作正确。
Δ位置指示器动作正常,指示正确。
油箱应密封良好,油的电气绝缘强度应符合产品技术要求。电气试验符合“标准6”要求
传动机构牢固,操作灵活,切换开关连接完整、接触良好,限流电阻完整,切换装置符合产品技术要求,联锁动作正确,油箱密封良好,油的电气试验符合标准
4.5储油柜及吸潮器安装
Δ油位表应动作灵活,指示正确。
储油柜应清洁干净,固定牢固。吸潮器与储油柜的连接管应密封良好,吸潮剂应干燥
清洁、牢固,油位表动作灵活,油位指示正确,连接管密封良好,吸潮剂干燥
605
续表6.1(例表)
项次
检查项目
质 量 标 准
检 验 记 录
结论
4
本
体
及
附件
安
装
Δ4.6套管的安装
套管表面无裂纹、伤痕,套管应试验合格。各连接部位接触紧密,密封良好。充油套管不渗漏油,油位正常
套管试验合格,密封良好无渗漏,油位正常
优良
4.7升高座的安装
安装正确,边相倾斜角应符合制造要求。与电流互感器中心应一致。绝缘筒应安装牢固位置正确
安装正确,中心一致,绝缘筒安装牢固,正确
4.8气体继电器的安装
安装前应检验整定。安装水平,接线正确。与连通管的连接应密封良好
安装水平,接线正确,与管连接密封良好
4.9安全气道的安装
内壁清洁干燥,隔膜的安装位置及油流方向正确
清洁干燥,安装正确
4.10测温装置的安装
温度计应经校验,整定值符合要求,指示正确
温度计整定值符合要求,指示正确
4.11保护装置的安装
配备应符合设计要求,各保护应经校验,整定值符合要求。操作及联动试验过程中保护装置应动作正常
联动试验动作正常,整定值符合要求
5
Δ变压器油
应符合GB50150—9l第6.0.12条的要求
1.在冲击合闸前和运行24h后的油中气体色谱分析两次测得的氢、乙炔、总烃含量无差别
2.油中微水含量为重10ppm
3.tgδ=0.24(90oC)
4.击穿电压56kV
优良
6
变压器与母线或电缆的连接
应符合GBJ1499一90第2.1.8条、第2.2.2条、第2.3.2条的有关规定
采用铜铝过渡板,铜端搪锡,连接紧固,符合《规范》要求
优良
7
各接地部位
应牢固可靠,并按规定涂漆。接地引下线及引下线与主接地网的连接应满足设计要求(铁芯1点,外壳2点)
接地可靠、涂漆标志明显。连接满足设计要求
优良
8
Δ变压器整密封检查
符合GB50150—9l,表19.0.1的要求
静压0.03MPa,24h无渗漏,无损伤
优良
9
测量绕组连同套管一起的直流电阻
相间相互差别不大于2%
低压 高压 1 2 3 4 5
ab 0.02013 A0 1.871,1.826,1.779,1.736,1,691
bc 0.02009 B0 1.874,1.829,1.783,1.739,1.697
ca 0.02015 C0 1.875,1.831,1.784,1.739,1.696
优良
10
检查分接头的变压比
额定分接头变压比允许偏差为土0.5%,
其他分接头与铭牌数据相比应无明显差
别,且应符合变压比规律
实测误差 : 1 2 3 4 5
AB/ab 0.22, 0.18, 0.17, 0.15, 0.12
BC/bc 0.22, 0.18, 0.17, 0.15, 0.12
CA/ca 0.24, 0.22,0.18, 0.16,0.14
优良
ll
Δ检查三相变压器的接线组别和单相变压器的极性
应与铭牌及顶盖上的符号相符(yn,d11)
用电压比电桥测定接线组别为yN,d11
优良
续表6.1(例表)
项次
检查项目
质 量 标 准
检 验 记 录
结论
12
测量绕组连同套管一起的绝缘电阻和吸收比
符合GB50150—9l的要求(绝缘电阻不低于出厂值的70%,吸收比大于等于1.3)
20OC:
高-低地: 5000/28000=1.78
低-高地: 3700/1500=2.47
高低-地: 3700/2300=1.61
符合要求
优良
13
Δ测量绕组连同套管一起的正切值 tgδ
符合GB50150—9l(不大于出厂值的130%)
高-低地,tgδ%=0.4
低-高地: tgδ%=0.5
高低-地: tgδ%=0.7
与出厂值同
优良
14
测量绕组连
同套管直流
泄漏电流
GB50150—9l符合要求(20OC时,110kV,
<50μA,30'C时<74μA)
见试验报告,26OC时,
低-高地:7μA,
高-低地:9μA,
高低-地:10μA
优良
15
工频耐压试验
试验电压标准见GB50150—9l附录l,试
验中应无异常
高-低地,免做,
低-高地,35kV,
60s无异常
优良
16
与铁芯的各紧固件及铁芯引出套管与外壳的绝缘电阻测量
用2500V兆欧表测量,时间lmin,应无闪络及击穿现象
2500V兆欧表测量时间lmin,无闪络及击穿现象
优良
17
非纯瓷套管
试验
符合GB50150—91第15.0.3条的有关规定
绝缘电阻1600~4000MΩ,tg6%=0.5~0.65(200C),电容值出厂比较,最人差值+8%
优良
18
有
载
调
压
装
置
的
检
查
试
验
18.1测量限流元件的电阻
与产品出厂测量值比较应无显著差别
与出厂测量值一致
优良
1-8.2检查开关动、静触头动作顺序
应符合产品技术要求
有载调压开关动,静触头动作顺序正确
18.3检查切换装置的切换过程
全部切换过程,应无开路现象
全部切换过程均无开路现象
18.4检查切换装置的调压情况
电压变化范围和规律与产品出厂数据相比,应无显著差别
电压变化范围和规律与出厂数据基本一致
19
Δ相位检查
必须与电网相位一致
与电网相位一致
优良
20
额定电压下的冲击合闸试验
试验5次,应无异常现象
试验5次,无异常
优良
检验结果
共检验 19 项,合格 19 项,其中优良 19 项,优良率 100 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目符合质量标准。启动试运行达到优良标准
优良
测
量
人
X X X
X年X月X日
施
工
单
位
X X X
X年X月X日
建设
(监理)
单
位
X X X
X年X月X日
注 适用范围:额定电压小于等于330kV,额定容量大于等于6300kVA的油浸式变压器安装。
表6.2油断路器安装单元工程质量评定表
填表说明
填表时必须遵守“填表基本规定”,并符合本部分说明及以下要求。
1.单元工程划分:以一组断路器为一个单元工程。
2.单元工程量:填写本单元断路器全型号(包括主要的技术参数)及组数(1组)。
3.检验记录:填写实际测量及检查结果。
4.项次13只对35kV多油断路器进行测量。
5.项次15,交流耐压试验,“标准6”只规定对低于110kV电压等级的油断路器必须进行测量,对110kV及以上电压等级没有要求。而新标准GB50150—91则明确规定要做交流耐压试验,并有试验电压标准。所以,该项应按新标准进行测量。
6.检验结果合格项数,指达到合格及以上质量标准的项目个数。
7.单元工程质量标准。
合格:主要检查项目应符合质量标准;一般检查项目基本符合质量标准,调整操作试验(项次24)应达到合格标准。
优良:主要检查项目和一般检查项目必须全部符合质量标准。调整操作试验(项次24)应达到优良标准。
水利水电工程
表6.2 油断路器安装单元工程质量评定表(例表)
单位工程名称
升压变电站
单元工程量
SW6—110少油断路器,1组
分部工程名称
其他电气设备安装
施工单位
XXX水电安装公司
单元工程名称、部位
2YX出线少油断路器安装
检验日期
X年X月X日
项次
检查项目
质 量 标 准
检 验 记 录
结论
l
一般规定
所有部件应齐全完整,无锈蚀、损伤、变形。油箱应焊接良好,无渗漏油且油漆完好。安装前需进行电气试验的部件,其试验结果应与产品说明书相符
无锈蚀、无渗漏,电气试验合格
合格
2基础及支架安装
2.1基础部分允许偏差(mm)
中心距及高度小于等于±10;预留孔中心小于等于±10;基础螺栓中心小于等于±2
中心距5mm,高度+3mm,孔中心4mm,螺栓中心小于等于2mm
合格
2.2支架
金属支架焊接质量应良好,螺栓固定部位应紧固
焊接良好,螺栓紧固
3
本体安装
安装垂直,固定牢固,底座与基础之间的垫片总厚度不大于10mm,各垫片之间焊接牢固。三相油箱中性线误差小于等于5mm。油箱内部清洁,无杂质。绝缘衬套干燥,无损伤。放油阀畅通。油箱、顶盖法兰等处密封良好,箱体焊缝应无渗油,油漆完整
垂直、牢固、垫厚5mm,油箱清洁,绝缘干燥,油阀畅通,无渗油,油漆完整
优良
4
消弧室检查
组装正确,中心孔径一致,安装位置正确,
固定牢固
组装正确,中心孔径一致,位置正确,固定牢固
优良
5套管及电流
互感器安装
5.1套管
介损值符合要求,安装位置正确。法兰垫
圈完好,固定螺栓紧固
介损值符合要求,法兰垫圈完好,螺栓紧固
5.2电流互感器
安装位置正确,固定牢固,绝缘电阻符合
要求。引线无损伤、脱焊等缺陷。接触良
好,端子板完整,编号及接线正确
安装位置正确,固定牢固,绝缘电阻符合要求,引线无损伤,端子接线正确
优良
6
提升杆及导向板检查
无弯曲及裂纹,绝缘漆层完好、干燥,绝
缘电阻值符合要求(≥6000MΩ)
无弯曲及裂纹、绝缘完好,电阻值R二置0000MΩ
优良
7
Δ导电部分检查
触头表面清洁,.镀银部分不得挫磨,铜钨合金不得有裂纹或脱焊。动静触头应对准,分合闸过程无卡阻,同相各触头弹簧压力均匀一致,合闸触头接触紧密。调整后的触头行程、超行程、同相各断口间及相间接触的同期性等技术指标均符合产品技术规定
清洁,无挫磨,动静触头对准,分合闸无卡阻,触头行程,同期性与指标一致
优良
8
缓冲器安装
符合GBJl47—90第3.2.5条或产品的有关规定
安装正确,基本符合第3.2.5条规定
合格
9
断路器与电缆、软母线连接
符合GB50168——92、GBJl49——90要求
连接牢固,符合安全距离要求
合格
10
操作机构和传动装置安装
部件齐全完整,连接牢固,各锁片、防松螺母均应拧紧,开口销张开。分合闸线圈绝缘完好,线圈铁芯动作应灵活,无卡阻。Δ合闸接触器和辅助切换开关的动作应准确,可靠,接点接触良好,无烧损或锈蚀。Δ操纵机构的调整应满足动作要求,检查活动部件与固定部件的间隙、移动距离、转动角度等数据均应在产品允许的误差范围内。操作机构密封良好。Δ与断路器的联动动作正常,无卡阻,分合闸位置指示器指示正确
部件齐全完整,连接牢固,合闸接触器,切换开关动作准确,可靠,操动机构活动与固定部分间隙,移动距离,转动角度在允许误差范围,联动正常,无卡阻,分闸指示正确
优良
续表6.2(例表)
项次
检查项目
质 量 标 准
检 验 记 录
结论
11
接地
牢固可靠
牢固可靠
合格
12
提升杆绝缘电阻测量
符合产品技术要求(出厂6000MΩ)
相 A B C
10000MΩ,11000MΩ,11000MΩ
优良
13
测量35kY多油断路器介损
tgδ(%)≤l.5(10o时测值)
/
/
14
测量少油断路器泄漏电流
35kV以上应小于等于10μA(试验电压为直流40kV),220kV以上小于等于5μA
直流40kV,泄漏电流为A:
6.5μA,B:6.31μA,C:6μA
优良
15
交流耐压试验
试验电压标准见GB50150—9l附录l,试验无异常
交流耐压180kV lmin,无异常
优良
16
Δ测量每相导电司路电阻
符合产品技术规定(小于等于200μΩ)
A=150μΩ,B=150μΩ,C=
150μΩ
优良
17
Δ测量固有分合闸时间
符合产品技术规定(分闸小于等0.04s,合闸小于等于0.2s)
分闸时间0.03s,0.03s,0.032s
合闸时间0.1s,0.103s,0.105s
优良
18
Δ测量分合闸速度
符合产品技术规定(最大分闸速度:
10m/s;最大合闸速度:5m/s)
刚分闸7m/s,刚合闸6.5m/s
最大分闸速度:12m/s
最大合闸速度:6.5m/s
优良
19
Δ测量触头分合闸同时性
符合产品技术规定(合闸小于等10ms,分闸小于等于4ms)
合闸8ms,分闸2ms
优良
20
测量分合闸线圈及合闸接触器线圈的绝缘电阻及直流电阻
符合产品技术规定
符合产品技术要求,详见试验
记录
合格
21
检查合闸接触器
及分闸电磁铁的
最低动作电压
合闸:85%~110%Un时能可靠动作
分闸:小于30%Un时不应分闸,大于
65%Un时能可靠分闸
合闸接触器Umin=177V
分闸电磁铁Umin=133V
(Un=220V)
优良
22
检查并联电阻及均压电容器
符合产品技术要求(GB50150--91,第
18.0.2条、18.0.3条)
均压电容,tgδ≤0.9,电容值
偏差小于等于4%
优良
23
Δ绝缘油试验
符合GB50150——9l要求
试验合格,详见试验记录
优良
24
操作试验
在额定操作电压下进行分合闸操作各3
次,断路器动作正常
分合各3次,断路器动作正常
优良
检验结果
共检验 23 项,合格 23 项,其中优良 16 项,优良率 70.0 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目符合或基本符合质量标准。试验结果优良
合格
测
量
人
X X X
X年X月X日
施
工
单
位
X X X
X年X月X日
建设
(监理)
单
位
X X X
X年X月X日
注 适用范围:额定电压35~330kV户外式油断路器及其操作机构。
表6. 3空气断路器安装单元工程质量评定表
填表说明
填表时必须遵守“填表基本规定”,并符合本部分说明及以下要求。
1.单元工程划分:以一组空气断路器为一个单元工程。
2.“单元工程量”应填写断路器型号及组数(1组)。
3.“检验记录”的填写,应按各条的质量标准要求,认真填写检查(.检验)的实际情况,要求文字述说精练明了,具体准确,数据真实。在“质量标准”栏中有“符合产品技术要求”,“符合标准规定”者,不能一概填写“符合产品技术要求”,“符合标准规定”,均应填写产品要求的技术指标,标准规定的技术指标,实际测量的技术数据或试验(检验、校验、合格证书)报告编号。采用文字述说的检查项目,可将检查(检验)结果记录,统一自编号,在“检验记录”栏中填人自编号码。
4.调整试验及操动试验。
(1)调整试验“合格”与“优良”标准应符合SD了249.6—88第3.0.4条的要求。
(2)操动试验“合格”与“优良”标准应符合SD工249.6—88条3.0.5条的要求。
5.质量评定应在断路器全部安装完毕,并经调整和操动试验后进行。
6.单元工程质量标准。
合格:主要检查(检验)项目应达到质量标准,一般检查(检验)项目基本符合质量
标准。调整和操动试验应达到合格要求。
优良:主要检查(检验)项目和一般检查(检验)项目均应全部达到质量标准。调整和操动试验应达到优良要求。
水利水电工程
表6.3 空气断路器安装单元工程质量评定表(例表)
单位工程名称
升压变电工程
单元工程量
110kV空气断路器,1组
分部工程名称
其他电气设备
施工单位
XXX水电安装公司
单元工程名称、部位
3YX出线空气断路器安装
检验日期
X年X月X日
项次
检查项目
质 量 标 准
检 验 记 录
结论
l
一般规定
所有部件齐全完好。绝缘件清洁,无损伤和变形,绝缘良好。瓷件清洁无裂纹,高强度瓷套不得修补,瓷套与金属法兰间的粘合应牢固、密实,法兰粘合面平整,无外伤或砂眼。Δ安全阀、减压阀及压力表应经校验合格
部件齐全完好,绝缘件绝缘良好,瓷件无裂纹,各阀及压力表经校验合格
合格
2
基础或支架安装
允许偏差(mm)
中心距离及高度小于等于±10;预留孔中心小于等于±10;预埋孔螺栓中心线小于等于±2
中心距:5.0mm
高度:9.0mm
孔中心:8.5mm
螺栓中心:1.5mm
优良
3
断路器底座安装
三相底座相间距离误差小于±5mm,安装应稳固。支持瓷套的法兰面应水平,三相联动的相间瓷套法兰面应在同一水平面上。橡皮密封无变形、开裂,密封垫圈压缩量不应超过其厚度的l/3
相间误差+4mm,法兰面水平,密封无变形
合格
4
阀门系统的安装
活塞、套筒、弹簧、,胀圈等零部件完好、清
洁。活塞动作灵活,无卡阻,弹簧符合产品要
求。橡皮垫圈无变形、裂纹,弹性良好。各排
气管、孔畅通
零部件完好,活塞动作灵活,橡皮垫弹性良好,排气管孔畅通
优良
5
Δ灭弧室的安装
触头零件应紧固,触指镀银层完好,弹簧压力适中。灭弧室尺寸及活塞行程符合产品要求。并联电阻值应符合产品规定,并联电容值应不超过出厂值的土5%。介损值tgδ(%)≤0.5,内部应无断线,接线接触良好
活塞行程、并联电阻符合产品规定。并联电容值与出厂数值差小于等于+5%,tgδ(%)≤0.5
优良
6
传动装置安装
各部件连接可靠,传动机构及缓郸器动作灵
活、正确无卡阻
连接可靠,动作灵活,无卡阻
优良
7
操作机构安装
安装应符合GBn47—90要求。空气管道系统在额定气压下,在24h内压降不超过10%
漏气量在24h内为5.1%
优良
8
接地
应牢固,接触良好,排列整齐
接地牢固,接触良好
优良
9
测量提升杆绝缘电阻
符合产品技术要求(6000MΩ)
9800MΩ/A, 9600MΩ/C,95'00MΩ/B
优良
续表6.3(例表)
项次
检查项目
质 量 标 准
检 验 记 录
结论
10
Δ测量每相导电回路电阻
电阻值应符合产品技术要求(150μΩ/相)
130μΩ/A,131μΩ/C,
131μΩ/B
优良
ll
测量分、合闸电磁铁线圈的绝缘电阻及直流电阻
绝缘电阻大于等于10Mfl;直流电阻应符合产品要求
绝缘电阻15MΩ,直流电阻与产品值比较,无明显差别
合格
12
测量支持瓷套及每个断口的直流泄漏电流
符合产品技术要求(标准:10μA) 盏
8.01μA/A,7.91μA/C,8.01μA/B
优良
13
Δ工频耐压试验
试验电压标准见GB50150—9l附录1,试验
应无异常(标准180kV,lmin)
外施电压180kV,时间
lmin,试验无异常
优良
14
Δ测量主、辅触头分合闸配合时间
动作程序及配合时间应符合产品技术要求
(分闸最大18.5+2.Om/s,刚合闸9.5~
12.Om/s,合闸最大19.0±1.5m/s)
分闸最大:重8.5m/s
刚合闸:Ⅱ0.0/s
合闸最大:重8.6m/s
优良
15
Δ测量主触头分、合闸同时性
符合产品技术要求(合闸:0.05s,分闸:
0.30s)
合闸:0.05s
分闸:0.29s
优良
16
测量操动机构分合闸电磁铁最低动作电压
分闸电磁铁:30%Un,2< U <65%Un,
合闸接触器:35%Un,2< U <110%Un,
(额定电压为220V,DC)
分闸:131V
合闸:171V
优良
17
操作试验
在额定操作电压(气压)下进行分合闸操作各3次,断路器应按GB50150—9l第10.0.10
条进行操作试验,动作正常
动作正常
合格
检验结果
共检验 17 项,合格 17 项,其中优良 直2 项,优良率 70.0 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目符合或基本符合质
量标准。试验结果为合格
合格
测
量
人
X X X
X年X月X日
施
工
单
位
X X X
X年X月X日
建设
(监理)
单
位
X X X
X年X月X日
注 适用范围:额定电压小于等于330kV者。以KWl一110型空气断路器一组安装为例。项次16质量标准栏,括号内数字用于自动重合闸。
6J7
表6.4六氟化硫断路器安装单元工程质量评定表
填表说明
填表时必须遵守“填表基本规定”,并符合本部分说明及以下要求
1.单元工程划分:以一组SF。断路器安装为一个单元工程。
2.单元工程量:填写本单元断路器型号及组数(1组)。
3.检验记录:填写实际测量及检查结果。
4.项次10,工频耐压试验,GB50150—9l第12.0.4条规定:SF6断路器工频耐压试验只对110kV及以上罐式断路器和500kV定开距瓷柱式断路器的断口进行。
5.检验结果合格项数,指达到合格及以上质量标准的项目个数o
6,单元工程质量标准。
合格:主要检查项目应符合质量标准;一般检查项目基本符合质量标准要求。操作试验应达到合格标准。
优良:主要.检查项目和一般检查项目全部符合质量标准要求,操作试坤达到优良标准。
水利水电工程
表6.4 六氟化硫断路器安装单元工程质量评定表(例表)
单位工程名称
升压变电工程
单元工程量
SW6—100,1组(110kV)
分部工程名称
其他电气设备
施工单位
XXX水电安装公司
单元工程名称、部位
1#SF6断路器安装
检验日期
X年X月X日
项次
检查项目
质 量 标 准
检 验 记 录
结论
l
一般规定
所有零件应齐全完好。绝缘元件应无变形、受潮、裂纹,绝缘良好。充有SF6气体和N2气体的部件,其压力值应符合产品说明书的规定。并联电阻、电容器及合闸电阻的规格应符合制造厂的规定。密度继电器和压力表应经校验合格
所有部件齐全完好,无损伤,贮压器预充气压力(15oC)18.5MPa,密度继电器及压力表已校验合格
优良
2
基础或架安装的允许偏差(mm)
基础中心距及高度(ΔL、ΔH )≤±10;预留孔中心Δφ≤±10;预埋螺栓中心ΔL2≤±2
ΔL≤+8,ΔH≤+9,Δφ≤+5,ΔL2≤+2
优良
3
断路器的组装
部件编号正确,组装顺序符合产品规定。零部件安装位置正确、牢固,并应符合制造厂的水平或垂直要求。同相各支柱瓷套法兰面在同一水平上,支柱中心线距离误差小于等于土5mm,相间中心距离误差小于等于土5mm。绝缘支柱出线套管垂直于底架
部件安装位置正确,牢固,法兰面在同一水平上,ΔL1:=2mm,ΔL2=1.5mm,Δab=3mm,Δbc=-2mm
优良
4
导电回路安装
接触面应平整,接触良好。载流部分的可挠连接无折损
接触良好,无折损
优良
5
操作机构安装
操作机构应固定牢固,表面清洁完整。液压操作机构应无渗油,油位正常。各连接管路应密封良好,阀门动作正常。油漆完整,接地良好
固定牢固,表面清洁,无渗油,密封良好,阀门动作正常,接地可靠
优良
6
断路器支架接地
应牢固,可靠
接地可靠
优良
7
ΔSF6气体的检验及充装
符合GBJl47—90第5.3.1—5.3.4条规定,新SF6气体充装前应抽样复验,气体质量应符合《SF6气体质量标准》,含水量小于8ppm,断路器内气体含水量小于150ppm
SF6气体检测报告,断路器内气体含水量40ppm(V/V)
优良
8
测量绝缘操作杆的绝缘电阻
符合GB50150—9l第9.0.2条要求(出厂值6500MΩ)
6500MΩ
优良
9
测量每相导电回路的电阻
应符合产品技术要求(出厂:Ra=28μΩ,Rb=29μΩ,Rc=29μΩ)
Ra=27μΩ,Rb=30μΩ,Rc=229μΩ
优良
10
工频耐压试验
按产品出厂试验电压的80%进行,试验应无异常
试验电压148kV 1min,无异常
优良
ll
测量灭弧室的并联电阻和均压电容器的电容量、tgδ(%)
符合产品技术要求(20oC时,tgδ%≤5)
20oC时,tgδ值:A:1.2,
B:1.5,C:1.3
优良
12
Δ测量断路器分、合闸时间及主、副触头分合闸的同时性及主、副触头配合时间
各实测值均应符合产品技术要求:固有合闸时间小于等于200ms,固有分闸时间小于等于40ms,分闸同期性小于等于3ms,合闸同期性小于等于4ms
分闸:t<24.6ms,合闸:t<100ms
合闸:tT<0.8ms,分闸:tT<0.4ms
优良
13
测量断路器合闸电阻投入时间及其电阻值
应符合产品要求
/
/
14
测量断路器分、合闸电磁铁线圈的绝缘电阻及直流电阻
绝缘电阻大于等于10MΩ;直流电阻应符合产品技术要求(出厂值R合=74.3Ω,R分=500Ω)
≥15MΩ,分闸:DC220:50Ω
合闸:DC220:74Ω,
符合产品要求
优良
15
操作试验
按GB50150—9l第12.0.11条进行,动作应正常
分、合3次,动作正常
优良
检验结果
共检验 Ⅱ3 项,合格 重3 项,其中优良 Ⅱ3 项,优良率 100 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目全部符合质量标准。试验结果优良
优良
测量人
X XX
X年X月X日
施工单位
X X X
展开阅读全文
