1 技术规范
本技术规范适用于按本合同规定供应的工业电视系统设备。本条款仅对上述设备在设计、制造及工厂试验、现场试验等方面的主要技术参数和性能提出要求。这些应由卖方按照有关标准根据实践经验及本合同的要求，提供全新的、安全可靠、运行稳定、先进适用的设备，并在工厂设计文件中说明。
1.1 承包范围
本合同供货范围包括：
（1）工业电视系统
用于XX水电站的成套工业电视系统，以及该系统相关设备的现场安装调试，并配合现场其他与工业电视设备有控制关系的设备联调试验。应包括下列主要部件和设备：
1） 后端设备
l 1套图像管理服务器及软件
l 1套图像监控服务器及软件
l 1套工业电视网络存储服务器
l 1套现地控制服务器
l 1套KVM切换装置及显示器（包括鼠标、键盘等）
l 1套工业级主干交换机
l 2面工业电视设备柜（2260X800X600）
2） 前端设备
l 5套区域交换机
l 30套室内标清网络球机
l 4套室外高清网络球机（含红外灯、雨刷、安装支架、杆塔等）
l 8套室内网络枪机
l 3面现地汇接柜
3） 连接电缆及防雷设备

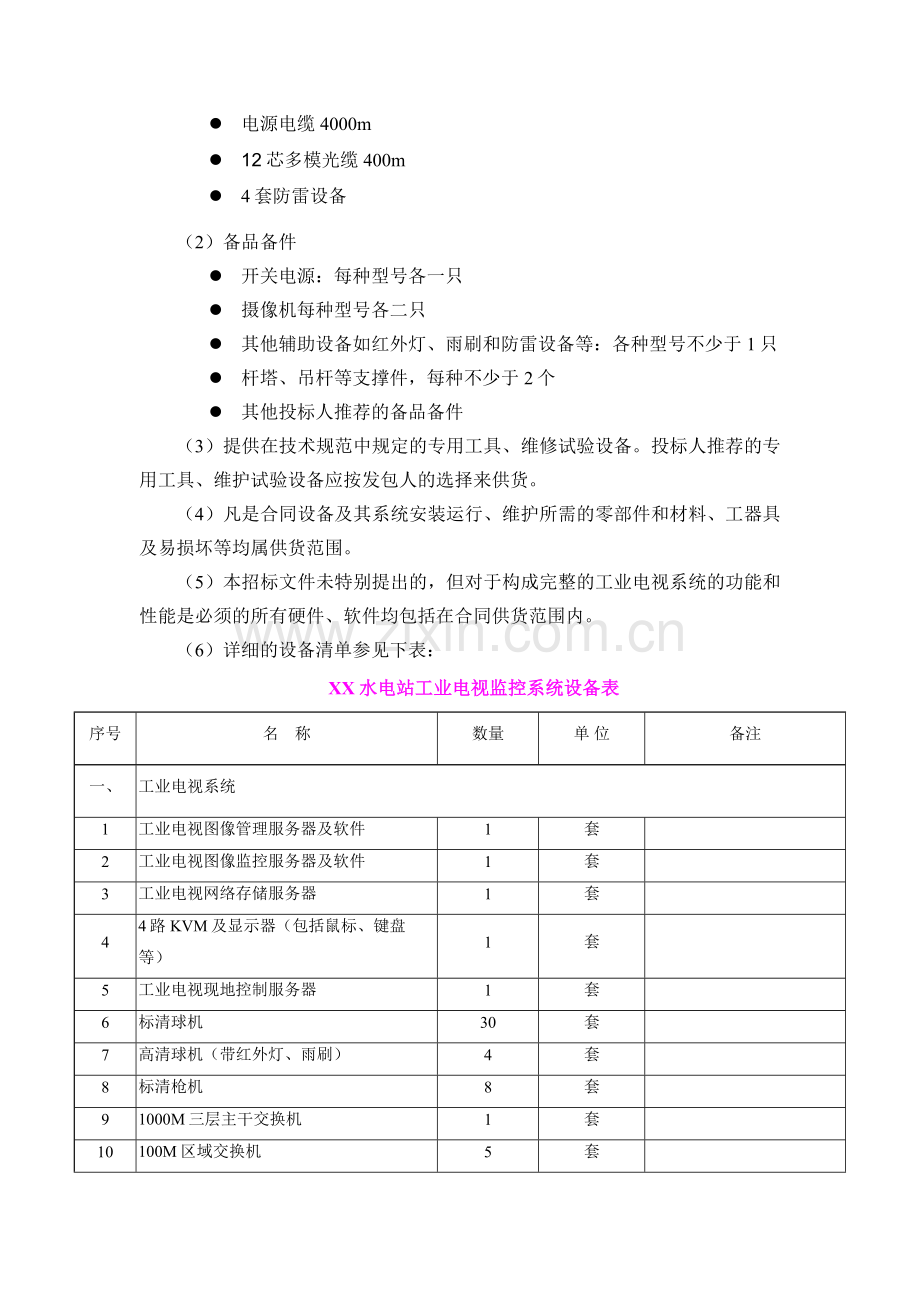

l 网线4000m
l 电源电缆4000m
l 12芯多模光缆400m
l 4套防雷设备
（2）备品备件
l 开关电源：每种型号各一只
l 摄像机每种型号各二只
l 其他辅助设备如红外灯、雨刷和防雷设备等：各种型号不少于1只
l 杆塔、吊杆等支撑件，每种不少于2个
l 其他投标人推荐的备品备件
（3）提供在技术规范中规定的专用工具、维修试验设备。投标人推荐的专用工具、维护试验设备应按发包人的选择来供货。
（4）凡是合同设备及其系统安装运行、维护所需的零部件和材料、工器具及易损坏等均属供货范围。
（5）本招标文件未特别提出的，但对于构成完整的工业电视系统的功能和性能是必须的所有硬件、软件均包括在合同供货范围内。
（6）详细的设备清单参见下表：
XX水电站工业电视监控系统设备表
序号
名 称
数量
单 位
备注
一、
工业电视系统
1
工业电视图像管理服务器及软件
1
套

2
工业电视图像监控服务器及软件
1
套

3
工业电视网络存储服务器
1
套

4
4路KVM及显示器（包括鼠标、键盘等）
1
套

5
工业电视现地控制服务器
1
套

6
标清球机
30
套

7
高清球机（带红外灯、雨刷）
4
套

8
标清枪机
8
套

9
1000M三层主干交换机
1
套

10
100M区域交换机
5
套

11
红外灯
4
套

12
雨刷
4
套

13
工业电视设备机柜（2260X800X600）
2
面

14
网线
4000
m
估算量
15
电源电缆
4000
m
估算量
16
12芯多模光缆
400
m
估算量
17
防雷设备
4
全套

18
现地汇接箱
3
套

二、
其他

1
备品备件
1
套

2
专用工具
1
套

1.2 工业电视系统方案
1.2.1 系统概述
XX电站工业电视系统采用全数字式的视频监控方式。工业电视监控系统必须是性能可靠、技术成熟、功能完善的分布式结构，系统配置灵活、操作方便、布局合理，能满足长时间工作的要求。工业电视监控系统须配备完善的软件系统，工业电视系统集成商具有较高的软件开发能力（要求完成与流域集控中心工业电视系统的集成），满足实际功能需求，系统软件和支持软件应成熟可靠。
1.2.2 系统结构
工业电视监控系统由前端设备和后台设备组成：
前端设备：网络摄像机、雨刷、接入交换机以及其它辅助设备等。
后台设备：主干交换机、监控主机服务器，图像管理服务器，网络存储服务器等。
XX闸首设置工业电视现地控制服务器，采集的视频信号通过100M光纤交换机接入站内与工业电视设备柜内主干交换机相连。
本招标项目工业电视整个系统采用开放式以太网结构，通过以太网交换机连接网络存储服务器 、监控主机服务器、图像管理服务器。工业电视系统预留与上下梯级电站及集控中心连接接口。
工业电视系统主干网络传输图如下。
图1 工业电视系统主干网络传输图
1.3 工业电视功能
1.实时监控
系统对监视区域进行不间断24小时实时监视，并按用户需要，设置特定区域的移动侦测功能进行报警及记录。
2.用户权限管理
用户的权限分为系统权限和设备访问权限，系统权限限定用户对软件系统的访问、操作权限；设备访问权限规定了用户对系统设备的访问、操作、控制权限。系统应支持设备访问多级权限等级设置，当多个用户对设备争用时，系统应根据权限等级自动进行仲裁。
3.图像显示
各图像监控客户端显示器实时显示高质量的图像，视频预览区可根据用户要求任意分割为多画面组合显示方式，可针对每个画面分别选择不同的摄像机监视画面。
4.自动巡视
在监控终端上，用户可任意选择加入自动巡视的前端摄像机、摄像机预置点，并设定巡视时间，进行自动图像巡视。可建立多个巡视方案供用户调用。
5.预置功能
带预置功能的摄像机，对于每个要监视的目标，可预先将其方位、聚焦、变焦等参数存入预置位，从而可方便地监视这些目标，也可用这些预置点进行自动巡视。
6.PTZ控制及辅助操作
在视频预览区通过鼠标在视频窗内的拖拽和点击实现PTZ控制功能。
支持灯光／雨刮／除雾等控制功能。
7.画面信息添加处理
可在监视的画面上叠加与该通道相关的信息：摄像头名称、状态、每秒帧数、码流、录制状态、报警信息、移动侦测、音量；支持日期时间的叠加显示。
8.录像功能
系统支持按照多种策略进行视频资料存储，在存储的同时，视频信号可以同步实时的在网络上传输，在网络上进行实时监视以及访问录像文件，录像回放、备份等操作。
l 手工录像
在此种模式之下，用户可在任意时刻选定任一台摄像机开始进行记录，然后，该摄像机以给定的刷新速率、分辨率和质量进行记录。
l 计划录像
用户可设定对任一台摄像机或一组摄像机在任意给定时间段内进行录像。
l 移动侦测录像
用户可以设置某个摄像机，只有在检测到动态图像时才录像。
l 报警录像及画面切换
当报警信号动作时，在相关图像监控工作站显示器显示器推出报警区域画面，并自动录像。
9.存储空间管理
用户可根据实际情况自行设置单个录像数据存储时间；通过设置保护容量、警戒容量，释放空间对磁盘空间进行管理。
存储空间管理采用两种方式：一是自动循环覆盖的方式，即剩余空间到达设置界限时，自动删除距当前时间最久远一天的录像文件；二是停止方式，即空间满时停止录像，并立即发出友好提示及建议操作。用户可以随时将没有保存价值的录像文件手动给以删除。
10.录像检索及回放功能
用户可按时间、日期、摄像机编号、报警事件等方式对存储资料进行智能检索
录像资料备份：用户可以将需要的录像文件载到移动存储设备上，或在录像回放的时候对某一时间段的图像重新录制。
文件回放检索方便，单／多屏回放模式，可对选定图像进行放大、移动、亮度调节。
具播放／快进／快退／上切／下切／单步播放／暂停功能，用户可直接拖动播放滑块调节播放进度，回放速率可在正常速率、二倍速、三倍速、半速、1∕3速五种不同播放速率间进行切换调。
具有丰富的时间线内容展现和定位。在检索回放功能界面内时间线上，以不同的颜色区分普通录像、报警录像及报警等级、标签类型、标签添加位置等信息，并可快速定位对应事件；
11.联动控制功能
能通过硬接点方式和通讯方式（以太网接口）实现与火灾自动报警系统的联动控制，包括：
系统关联联动操作，如当前画面切换、PTZ联动、报警录像；
各图像监控工作站联动操作（各自权限范围内），如关联处理用户、预览通道、弹出地图、声音提示。
12.自诊断和防盗
具有自诊断功能，系统故障时能发出报警信号。摄像机等前端设备采用防盗密封壳体（防拆），一旦被盗，可发出报警信息至各图像监控工作站。
13特殊防护
系统内所有设备应具有防潮、防电磁干扰、防雷电侵袭，避免遭受过电压而损坏的保护措施，确保系统设备安全运行及应确保在电厂内强磁场下网络传输不受干扰。
1.4 系统集成要求
一、工业电视系统的集成
霍曲河流域将建立集控中心，要求XX的工业电视系统能与集控中心和其他梯级电站工业电视系统集成，在集控中心的工业电视系统上的统一软件平台上实现图像监视和前端设备控制等功能，满足实际功能需求，系统软件和支持软件应成熟可靠。在后期电站及集控中心接入时，本中标单位应积极配合，开放协议，并承诺不产生其他配合费用并作出相关方案供用户选择。
二、工业电视监控系统和消防系统之间的联动
工业电视系统要求能具有与电站火灾报警监视系统联网的报警画面，并完成操作顺序的自动随动。工业电视监控系统和消防系统之间的联动可以采用两种方式完成，一种是采用无源开关接点实现工业电视监控系统和消防系统报警量的联动（各个报警量对应的防区，以实现相关摄像机画面的切换，相关视频录像的启动）；另一种可以采用串行接口实现，通过工业电视图像监控服务器的通讯接口直接连接到消防系统中报警服务器（或报警工作站），由工业电视图像管理服务器解析报警内容（需要电站能提供消防报警的通信规约），由报警信号自动启动录像。
三、预留工业电视监控系统和周界报警系统之间的联动
工业电视监控系统还应具有防盗报警功能，能实现警视联动。在所选定各摄像机定格的画面上进行所需形状边界的布防，在界内需要图像的任意变化都能引起报警，自动跟踪目标，并立即进行硬盘报警录像，启动报警音响。报警区域的布防、撤防均应方便设置。
1.5 工业电视设备一般技术要求
1.5.1 总则
(1) 本技术规范提出了工业电视系统的主要技术要求，系统的配置应被认为是可行的基本方案。卖方对设备的类型、系统结构和配置也可以提出不同的建议方案，但是建议方案应附有完整的供货清单、分项报价表及设备技术特性指标，并将主要技术规格偏差填入技术规范修改表中。
(2) XX电站的工业电视系统采用全数字模式。工业电视系统必须是性能可靠、技术成熟、功能完善的分布式结构，满足长时间工作要求。
(3) 为了提高系统的可维护性和可利用率，减少人员的培训费用和系统的维护费用，便于调试及系统运行人员掌握系统，整个系统应尽量采用相同类型的硬件平台。
(4) 为了保证系统具有良好的开放性，硬件平台将最大限度地采用现在流行的、且严格遵守当今工业标准的产品，以便于与其它计算机系统接口，以及为应用开发提供最大的灵活性和使系统能够方便地升级。
(5) 水电站处于雷电频繁区，为了尽量减少雷电波侵入及雷电放电所产生的有害后果，必须通过合适的设计或试验和正确的安装来获得有效的雷电及冲击过电压保护。
(6)卖方可以根据自身特点将其进行合理安排和分配，且完成的系统功能不限于此。
1.5.2 性能要求
卖方提供的工业电视系统应为配置合理、安全可靠、技术成熟、性能优良的系统，并应满足下列技术要求，但不限于此。
1）可靠件和先进性
l 系统的软硬件应采用高可靠性设计，可以长期在线稳定运行；
l 系统所选用的服务器以及摄像机都必须是国内外专业知名厂家生产，并经过长期实践考验的领先产品。
l 系统中任何设备的单个元件故障不应造成系统关键性故障或控制设备的误动作。
2）实时性
l 控制系统的信息采集周期<500ms；
l 实时数据库刷新周期：<50ms：
l 控制响应：
A.操作员通过监视屏幕发出控制命令到现地控制设备执行后，回答显示的时间应<3s：
B.报警或事件发生到画面刷新的时间应<2s。
3）开放性
系统应操作简单，数据格式和编程接口对用户开放，便于现场进行二次开发。编程方式采用图形化方式，发包人现场工程师不需要系统地学习编程语言以及数字信号处理和数学理论就可随时对系统进行扩充升级。并可以随时随地的进行参数设定和参数修改。
4）独立性
系统监测应与分析系统相互独立，又相互补充。分析系统进行分析，检修或现场试验时不能影响监测系统的数据采集和功能，同样当监测系统数据采集时，不能影响分析系统的功能。
5）可维修性；
系统的结构应考虑维修方便，以便缩短平均修复时间（MTTR）。当不考虑管理辅助时间和备品运送时间时， MTTR应小于1小时。同时承包人应采用下列措施增强系统的可维修性：
l 系统设备应尽可能采用同型号，同结构的商用化标准产品，以及标准的、成熟的软件及操作平台，以保证系统的长期可用性，保护发包人的投资；
l 系统具有自诊断和故障点查找，定位、记录程序。系统出现故障时，能立即找出故障点和故障原因并尽快排除故障，恢复系统正常工作；
l 应有便于试验和隔离故障的断开点
l 应配备专用安装拆卸工具，预防性维护不应引起磨损性故障；
l 系统可由发包人经过培训的专业人员通过软件编程进行修改和维护。
6）兼容性
系统应具备很强的兼容性，并为消防监控及周界报警系统提供接口，并预留与集控中心工业电视系统连接接口。
7）针对性
系统的软硬件设计应具备明显的针对性，设置合理的测点布置和软件功能。能清晰、准确的完成系统的各项功能定位。
8）实用性
系统功能设计应充分考虑现场的实用性，现场工程师通过简单的操作，就能获得有关设备状态，系统性能的技术数据和报告。能够完成处理各种测试，分析任务和论断任务。
9）网络支持
系统应采用标准的TCP/IP协议，能够与消防监控连接，并预留DLP大屏幕控制系统连接接口。能实现与后期接入电站及集控中心工业电视监控系统的通信。
10）抗干扰性
系统应采取可靠的抗干扰措施，防止大气过电压，电磁波、无线电和静电等干扰侵入系统内部，造成系统设备的损坏和误动作。
11）抗震性
系统应采取可靠的抗震措施，防止由于外界的震动等干扰影响系统正常工作，造成系统设备的损坏和误动作。
12）安全性
l 系统应保证控制信息中的一个错误不会导致系统出现破坏性的故障。系统应对每个功能操作提供安全检查和校核，当发生误操作时，系统应能自动禁止误操作输出并报警提示。任何自动或手动操作，应提供事件的顺序记录，并可提供相应的操作指导。在人机对话中，系统设置不同级别的口令，分别设置系统维护权口令、系统操作控制权口令等。
l 系统具有电源故障保护和自动重新启动能力，并能预置初态和重新预置。系统设备具有自检和诊断能力，设备故障能自动切换和切除，并发出故障报警。
l 系统对外通信应具有保障本系统运行数据及数据库安全的措施。
13）整体性
工业电视系统设备应有机的结合由其他承包人提供的消防监控系统，使工业电视系统成为一套完整的监控系统，实现在电站中控室或远方集中监视电站设备运行和电站安全状况。
1.6 工业电视主要设备技术要求
1.6.1 前端摄像机
本电站前端摄像机均为网络数字摄像机，采用知名品牌产品。摄像机的类型、分布位置、接入区域交换机编号等参见表“工业电视摄像机分布表”，卖方应根据表中的“摄像机类型”、“安装环境”及“安装方式”等说明，为每个摄像机配置不同类型的室内、室外、支架、吊杆、立杆及其他安装附件。
前端摄像机应选用同一品牌产品，并提供厂家项目授权书及服务承诺书。
网络摄像机技术参数不得低于下列要求：
(一) 室内/外彩转黑一体化网络球型摄像机（标清4CIF）
1) 成像元件：CCD/CMOS
2) 像素：44万
3) 最高分辨率：25fps@704×576
4) 镜头：自动聚焦，变焦镜头，自动光圈
5) 变焦比：不小于23倍光学变焦
6) 360°连续旋转，带预置位
7) 压缩格式：M-JPEG/MPEG-4/H.264
8) 网络接口：10/100M，RJ45
9) 防护等级：室内/室外
(二) 彩转黑网络枪式摄像机（标清4CIF）
1) 成像元件：CCD/CMOS
2) 像素：44万
3) 最高分辨率：25fps@704×576
4) 压缩格式：M-JPEG/MPEG-4/H.264
5) 网络接口：10/100M，RJ45
6) 防护等级：室内/室外
(三) 室内/外彩转黑一体化网络球型摄像机（高清720P）
1) 成像元件：CCD/CMOS
2) 像素：100万
3) 最高分辨率：25fps@1280×720
4) 镜头：自动聚焦，变焦镜头，自动光圈
5) 变焦比：不小于18倍光学变焦
6) 360°连续旋转，带预置位
7) 压缩格式：M-JPEG/MPEG-4/H.264
8) 网络接口：10/100M，RJ45
9) 防护等级：室内/室外

工业电视系统摄像机分布表
序号
摄像机类型
摄像机布置位置
数量
接入区域交换机编号
传输介质
安装环境
安装方式
1
标清球机
主厂房发电机层
3
1#
网线
室内
壁挂
2
标清球机
空压机室
2
1#
网线
室内
壁挂
3
标清球机
透平油罐室
1
1#
网线
室内
壁挂
4
标清球机
油处理室
1
1#
网线
室内
壁挂
5
标清枪机
蜗壳层
2
1#
网线
室内
壁挂
6
标清球机
安装间
1
1#
网线
室内
壁挂
7
标清球机
水车室
2
1#
网线
室内
壁挂
8
标清球机
水轮机层
3
1#
网线
室内
壁挂
9
标清球机
副厂房电缆室
1
2#
网线
室内
壁挂
10
标清枪机
400V配电装置室
2
2#
网线
室内
壁挂
11
标清球机
中控室
1
2#
网线
室内
壁挂
12
标清球机
通信层
3
2#
网线
室内
壁挂
13
标清球机
蓄电池室
1
2#
网线
室内
壁挂
14
标清球机
母线洞
2
3#
网线
室内
吊顶
15
标清球机
主变洞主变层
5
3#
网线
室内
壁挂
16
标清枪机
主变洞电缆层
2
3#
网线
室内
壁挂
17
标清球机
GIS电缆层
2
4#
光纤、网线
室内
壁挂
18
标清球机
GIS层
2
4#
光纤、网线
室内
壁挂
19
高清球机（红外灯、雨刷、防雷设备）
出线场
1
4#
光纤、网线
室外
壁挂

20
标清球机
首部集控室
2
5#
网线
室内
壁挂
21
高清球机（红外灯、雨刷、防雷设备）
取水口
1
5#
网线
室外
立杆
22
高清球机（红外灯、雨刷、防雷设备）
闸首坝面
1
5#
网线
室外
立杆
23
高清球机（红外灯、雨刷、防雷设备）
泄洪冲沙支墩
1
5#
网线
室外
立杆
1.6.2 工业级网络交换机
1) 闸首100M交换机
闸首100M交换机采用魏德米勒、MOXA、东土、赫斯曼或罗杰康等同档次工业级交换机。闸首100M采用两层交换机，不少于16个100M电口，不少于2个单模100M光口，传输模式支持全双工，交换方式存储-转发，具有网络管理功能。闸首的前端设备接入该交换机汇总后，通过100M光口与主干网1000M三层交换机的100M光口对接，将闸首的工业电视信号传送至中控室工业电视监控中心。
2) 主干网1000M三层交换机
主干网1000M三层交换机采用魏德米勒、MOXA、东土、赫斯曼或罗杰康等同档次工业级交换机。XX电站中控室设置一套1000M主干网三层交换机,用于汇总电站内部的全部工业电视信号及与闸首、上下梯级电站及集控中心连接。主干交换机采用工业以太网交换机设备，要求工业以太网交换机须采用模块化结构，便于扩展、应用灵活，不少于16个100M电口，不少于2个1000M电口，不少于2个100M多模光口（与户外GIS楼交换机连接）及2个100M单模光口（与闸首100M交换机连接），并预留2个1000M至集控中心的单模光口。交换机采用导轨方式安装，无风扇散热方式，工作温度范围为0～60℃，传输模式支持全双工，交换方式存储-转发，具有网络管理功能。交换机设备应支持基于端口的VLAN(虚拟局域网)划分，IGMP Snooping(主播侦听)，IEEE802.3x(流量控制)、广播限制器、DHCP Relay with Option82(动态主机配置协议)，以及端口掉线后交换机的地址表的快速更新功能。
3) 厂内区域100M交换机
厂内区域100M交换机采用用魏德米勒、MOXA、东土、赫斯曼或罗杰康等同档次工业级交换机。厂内区域100M可采用两层交换机，不少于16个100M电口，传输模式支持全双工，交换方式存储-转发，具有网络管理功能。厂内各区域前端设备接入区域交换机汇总后，通过100M电口与主干网1000M三层交换机的100M电口对接，将厂方内各区域工业电视信号传送至中控室工业电视监控中心。
4) 户外GIS楼100M交换机
户外GIS楼100M交换机采用魏德米勒、MOXA、东土、赫斯曼或罗杰康等同档次工业级交换机。户外GIS楼100M可采用两层交换机，不少于16个100M电口，2个多模光口，传输模式支持全双工，交换方式存储-转发，具有网络管理功能。户外GIS楼前端设备接入该交换机汇总后，通过100M光口与主干网1000M三层交换机的100M光口对接，将户外GIS楼工业电视信号传送至中控室工业电视监控中心。
卖方应提供其他必要的网络设备,如光缆,网线,光电转换器等，以确保图像及其他信号的可靠传输。
区域交换机点位布置如下：
交换机分布及端口数量表
名称
安装位置
100M
电口
1000M
电口
100M
多模光口
100M
单模光口
主干交换机
计算机室工业电视设备柜
16
2
2
4
1#区域交换机
水轮机层现地汇接箱
16

2#区域交换机
计算机室工业电视设备柜
16

3#区域交换机
主变洞电缆层现地汇接箱
16

4#区域交换机
GIS楼电缆层现地汇接箱
16

2

5#区域交换机
首部集控室工业电视设备柜
16

2
注：表中端口数量为最低要求。

1.6.3 监控主机服务器/现地控制服务器
设置1台监控主机服务器，完成系统平台管理、用户权限管理、智能流量控制转换、系统设备接入配置管理等功能。服务器采用IBM/、HP或/DELL品牌服务器，能独立完成一定的数据记录和图形存贮任务，具有防止和避免因电源或不正确操作造成信息丢失和改变保护措施。基本配置和主要性能要求如下：
CPU： Xeon W3505
主频： 2.53GHz
二级高速缓存 2MB
内存： 4G（可扩展)
硬盘： 500GB
液晶彩色显示器1台： 美国优派VA2231w 22’液晶显示器
操作系统： 采用Windows操作系统。
光驱： DVD+R/RW刻录机
彩色高密度图形卡： NVIDIA Quadro FX580支持双显示器
网络接口： 2个10/100/1000M以太网端口；2个USB端口
网络支持： IEEC802.3z，TCP/IP
鼠标、键盘 1套
电源： 冗余（N+1）电源供给系统
其它必需配置的硬件和软件。
1.6.4 网络存储服务器
设置1台网络存储服务器，应满足所有视频输入24小时全天候录象，存储容量满足不少于1周。服务器采用IBM/、HP或/DELL品牌服务器，机架式结构，组屏安装于工业电视设备柜内。网络存储服务器基本配置和主要性能要求如下：
处理器： Inter® xeon® X3440@2.53GHz（8线程）
处理器数量： 1/1
DMI速率： 2.5GT/S
容量： 16个SATA磁盘位，最大32T数据存储
内存： DDR3（4G 1333MHZ/16GB）
扩展插槽： 1*PCI-E2.0×16（×8）；
1*PCI-E2.0×8；
1*PCI-E2.0×8（×4）；
1*PCI 32bit/33MHz
集成RAID支持： RAID 0、1、5、6
网卡： 集成双千兆服务器网卡，支持负载均衡和失败替换
显卡控制器： 集成显示控制器
I/O端口： 1*VGA、
6*USB（后4，前2）、
2*RJ45、
1*COM口
CD-ROM/软盘驱动器： SATA接口薄DVD
电源： 标配800W 1+1冗余电源
其它必需配置的硬件和软件。
卖方提供详细的存储容量计算公式及说明，并配置满足计算容量要求的硬盘配置容量。
1.6.5 图像管理服务器
图像管理服务器能独立完成一定的数据记录和图形存贮任务，具有防止和避免因电源或不正确操作造成信息丢失和改变保护措施。服务器采用IBM/、HP或/DELL品牌服务器，机架式结构，组屏安装于工业电视设备柜内。基本配置和主要性能如下：
CPU： Xeon W3505
主频： 2.53GHz
二级高速缓存 2MB
内存： 4G（可扩展)
硬盘： 500GB
操作系统： 采用Windows操作系统。
光驱： DVD+R/RW刻录机
彩色高密度图形卡： NVIDIA Quadro FX580支持双显示器
网络接口： 2个10/100/1000M以太网端口；2个USB端口
网络支持： IEEC802.3z，TCP/IP
鼠标、键盘 1套
电源： 冗余（N+1）电源供给系统
其它必需配置的硬件和软件。
1.6.6 电源
为保障电源可靠，发包人提供1～2路交流220V和直流220V电源，集中引至工业电视柜的配电设备，并由卖方组合使用。合同设备所需的其他电压等级，均由卖方提供电源转换至设备。
1.6.7 杆塔、吊杆等配件
承包人应提供杆塔、吊杆等配件，用于支撑摄像机，杆塔应满足摄像机距地不小于3米的要求，为取得最佳的现场监视效果，可在现场适当调整吊杆长度，并采用膨胀螺栓可靠固定在地面上，相关防雷设备随杆塔配套，独立于电厂之外的杆塔需由承包人考虑接地设备。
承包人应提供用于工业电视摄像机安装时所需的一切其他配件。
1.6.8 机柜
(1) 概述
在厂房中控层计算机室布置1面工业电视机柜，用于放置主干网三层交换机、图像管理服务器、网络存储服务器、电源装置、电源变换装置等设备。
在闸首控制室内布置1面机柜，用于放置闸首交换机、电源装置、电源变换装置等设备。
工业电视设备柜柜体的外形尺寸采用800mm宽 X 2260mm高X 600mm深，箱体颜色采用RAL7047。厂内区域交换机安装于现地汇接箱内，现地汇接箱可根据实际设备布置要求设计，箱体颜色采用RAL7047。
柜内元器件和端子应排列整齐、层次分明、不重叠，便于维修和拆装。长期发热元件应装于柜的上方。柜内配线采用走线槽。
(2) 柜体
柜顶部为可拆卸的带密封垫的板，并设有起吊用的吊环，底部开敞，以便与外部连接的电缆拆卸和移动。屏的结构为封闭式，前面为右开外挂式玻璃门，可透过玻璃观看装置的运行情况；屏后为双开式转页门。屏的门应开闭灵活，开启角不小于90°。屏内应配置有温、湿度控制器和温度加热器等装置，用于将屏内的湿度控制在适合于屏内设备运行的范围内。距柜底部40cm范围内不应安装设备，以便下进线电缆的安装和敷设。
柜体防护等级要求不低于IP43。
照明灯和插座
柜内设置检修用照明灯和插座。照明灯应为白炽灯，其电源开关选用门开关。电源插座应为双联、10A、两极、3线式。照明灯和电源插座的电源为AC220V。
(3) 标志
柜内的电缆和导线两端应有标志。标志上应印有与接线图统一的电缆或导线的编号。
(4) 组件布置
盘面组件的布置应均匀、整齐、尽可能对称，便于检修、操作和监视。不同电压等级的交流回路应隔开。
(5) 柜内接线
强电和弱电布线应分开，以免互相干扰，活动门上器具的连线应为耐伸曲的软线。
组件和电缆应有防止电磁干扰和隔热的措施。组件与电子元件连接时，若组件的工作电压大于电子元件的开路电压时，应有相应的隔离措施。
直流回路正、负极分别为赭色和蓝色。
1.6.9 光缆、线缆
应提供所有合同设备之间连接所需的12芯铠装光缆、超五类网络线、电源线缆等。

1.7 工业电视前端设备设置表
前端设备设置表
序号
基本配置
安装位置
数量
监控对象
放大倍数
安装环境
1
标清球机
主厂房发电机层
3
机旁屏
不小于23倍光学，10倍电子变焦
室内
2
标清球机
空压机室
2
设备
不小于23倍光学，10倍电子变焦
室内
3
标清球机
透平油罐室
1
设备
不小于23倍光学，10倍电子变焦
室内
4
标清球机
油处理室
1
设备
不小于23倍光学，10倍电子变焦
室内
5
标清枪机
蜗壳层
2
球阀状态

室内
6
标清球机
安装间
1
人员
不小于23倍光学，10倍电子变焦
室内
7
标清枪机
水车室
2
设备

室内
8
标清球机
水轮机层
3
设备
不小于23倍光学，10倍电子变焦
室内
9
标清球机
副厂房电缆室
1
电缆设备
不小于23倍光学，10倍电子变焦
室内
10
标清枪机
400V配电装置室
2
厂用变和动力屏

室内
11
标清球机
中控室
1
火灾报警控制屏、二次屏柜、人员
不小于23倍光学，10倍电子变焦
室内
12
标清球机
通信层
3
通信设备
不小于23倍光学，10倍电子变焦
室内
13
标清球机
蓄电池室
1
蓄电池
不小于23倍光学，10倍电子变焦
室内
14
标清球机
母线洞
2
设备、人员
不小于23倍光学，10倍电子变焦
室内
15
标清球机
主变洞主变层
5
主变设备
不小于23倍光学，10倍电子变焦
室内
16
标清枪机
主变洞电缆层
2
电缆设备、GIS设备

室内
17
标清球机
GIS电缆层
2
电缆设备
不小于23倍光学，10倍电子变焦
室内
18
标清球机
GIS层
2
GIS设备、人员
不小于23倍光学，10倍电子变焦
室内
19
高清球机（红外灯、雨刷、防雷设备）
出线场
1
出线设备、人员
不小于18倍光学，10倍电子变焦
室外
20
标清球机
首部集控室
2
设备、人员
不小于23倍光学，10倍电子变焦
室内
21
高清球机（红外灯、雨刷、防雷设备）
取水口
1
取水口闸门
不小于18倍光学，10倍电子变焦
室外
22
高清球机（红外灯、雨刷、防雷设备）
闸首坝面
1
闸首环境
不小于18倍光学，10倍电子变焦
室外
23
高清球机（红外灯、雨刷、防雷设备）
泄洪冲沙支墩
1
泄洪闸和冲沙闸
不小于18倍光学，10倍电子变焦
室外
注：
1）上表中的监视点是初步配置方案，在施工中根据实际情况可能变动，但是总点数不变。
2）卖方应根据现场镜头安装位置确定每个镜头的焦距，如现场调试时发现镜头焦距或变焦范围不合适应免费更换。
3）室外安装的摄像机，如出线场、首部枢纽等需卖方配套提供安装摄像机的支撑杆等，摄像机的安装高度为3米左右，可根据现场情况作适当调整。
