画法几何与机械制图测验2
一、单项选择题
1、已知立体的主视图和俯视图，正确的左视图是（ ）
2、已知立体的正面投影和水平投影，侧面投影正确的是（ ）
3、已知正面投影和水平投影，正确的侧面投影是（ ）
Ａ Ｂ Ｃ Ｄ
4、已知圆柱面上点、的水平投影，图示另外两面投影的作图过程是否正确（ ）
A、点正确、点错误 B、点错误、点正确
C、点、点都正确 D、点、点都错误
5、图中所示立体的三面投影，则其表示的立体是（ ）
A、半个圆柱 B、1/4圆球 C、圆锥 D、1/4圆柱
6、已知立体的正面投影和侧面投影，正确的水平投影是（ ）
A B C D
7、已知圆球表面上点、的水平投影，图示另外两面投影的作图过程是否正确（ ）
、点正确、点错误 、点错误、点正确
、点、点都正确 、点、点都错误

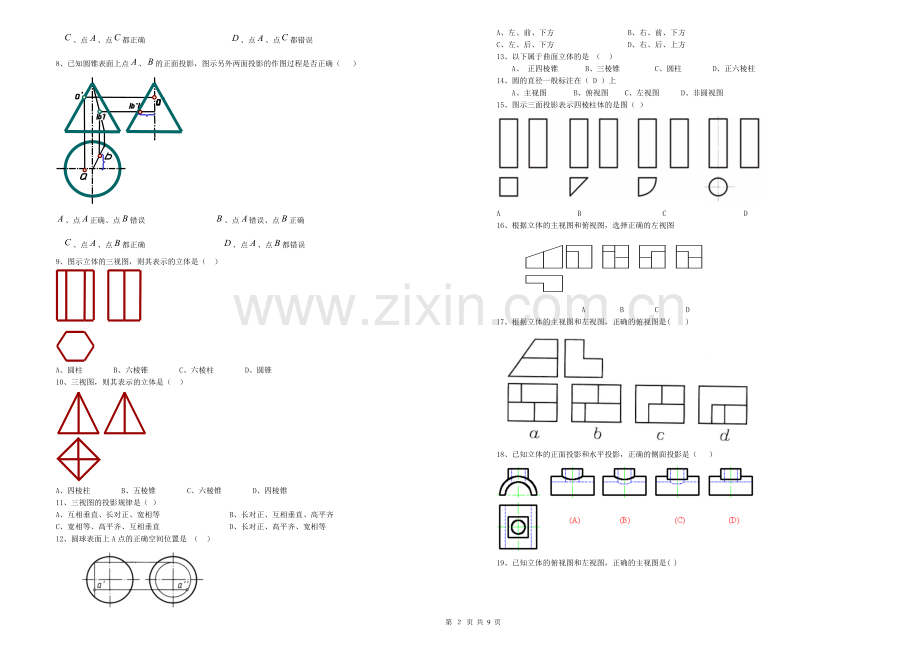

8、已知圆锥表面上点、的正面投影，图示另外两面投影的作图过程是否正确（ ）
、点正确、点错误 、点错误、点正确
、点、点都正确 、点、点都错误
9、图示立体的三视图，则其表示的立体是（ ）
A、圆柱 B、六棱锥 C、六棱柱 D、圆锥
10、三视图，则其表示的立体是（ ）
A、四棱柱 B、五棱锥 C、六棱锥 D、四棱锥
11、三视图的投影规律是（ ）
A、互相垂直、长对正、宽相等 B、长对正、互相垂直、高平齐
C、宽相等、高平齐、互相垂直 D、长对正、高平齐、宽相等
12、圆球表面上A点的正确空间位置是 （ ）
A、左、前、下方 B、右、前、下方
C、左、后、下方 D、右、后、上方
13、以下属于曲面立体的是 （ ）
A、 正四棱锥 B、三棱锥 C、圆柱 D、正六棱柱
14、圆的直径一般标注在（ D ）上
A、主视图 B、俯视图 C、左视图 D、非圆视图
15、图示三面投影表示四棱柱体的是图（ ）
A B C D
16、根据立体的主视图和俯视图，选择正确的左视图
A B C D
17、根据立体的主视图和左视图，正确的俯视图是( )
18、已知立体的正面投影和水平投影，正确的侧面投影是（ ）
19、已知立体的俯视图和左视图，正确的主视图是( )
20、已知立体的主、俯视图，正确的左视图是（ ）
A B C D
21、已知立体的主视图和俯视图，其正确的左视图是（ ）
22、已知物体的主、俯视图，正确的左视图是（ ）
A B C D
23、已知物体的主、俯视图，正确的左视图是（ ）
A B C D
24、已知水平投影和正面投影，侧面投影正确的是（ ）
25、图示三面投影图正确的是（ ）
A B C D
26、已知圆柱截切后的主、俯视图，正确的左视图是（ ）
27、已知立体的主、俯视图，正确的左视图是（ ）
28、已知立体的主、俯视图，正确的左视图是（ ）
29、已知圆柱被截取切后的主、俯视图，正确的左视图是（ ）
30、已知主、俯视图，正确的左视图是（ ）
31、根据立体的主、俯视图，选择正确的左视图（ ）
A B C D
32、根据立体的主、俯视图，选择正确的左视图（ ）
A B C D
33、已知圆锥被切割后的主、俯视图，正确的左视图是( )
34、根据主、俯视图，选择正确的左视图（ ）
35、根据主、俯两视图，选择正确的左视图（ ）
36、根据主、俯两视图，选择正确的左视图（ ）
37、下列基本立体及表面上点A的投影，判断正确的是()
A、图(1)、(4)正确 B、图(2)、(4)正确
C、图(1)、(2)、(4)正确 D、图(1)、(2)、(3)、(4)都正确
38、已知主视图和俯视图，正确的左视图是（ ）
39、已知立体的水平投影和正面投影，侧面投影正确的是（ ）
A B C D
40、已知圆锥被截切后的H、V面投影，W面投影正确的是（ ）
A B C D
41、截平面过锥顶截切圆锥体时，截交线为（ ）
A、圆 B、椭圆 C、双曲线 D、相交两直线
42、截平面垂直于轴线截切圆锥体时，截交线为（ ）
A、抛物线 B、双曲线 C、圆 D、两平行直线
43、截平面倾斜于轴线截切圆锥体时，截交线为（ ）
A、椭圆 B、抛物线 C、双曲线 D、相交两直线
44、已知圆球被截切后的V面投影，侧面投影正确的是（ ）
A B C D
45、已知水平投影和侧面投影，侧面投影正确的是（ ）
A B C D
46、已知水平投影和侧面投影，侧面投影正确的是（ ）
A B C D
47、已知圆弧在半圆球表面上，投影正确的一组视图是（ ）
48、下列四组视图中，尺寸标注正确的一组视图是（）
49、截平面倾斜于圆柱的轴线与圆柱相交,截平面与圆柱的交线是（ ）
A、圆 B、直线 C、双曲线 D、椭圆
50、关于立体的侧面投影，正确的是( )
51、已知线段AB在圆锥表面上，根据其正面投影判断表示AB是直线的图是()
52、平面与圆球相交，截交线的空间形状是()
A、椭圆 B、双曲线 C、圆 D、直线
53、已知主视图和俯视图，正确的左视图是（ ）
54、已知主视图和俯视图，正确的左视图是（ ）
55、根据主视图和俯视图，选择正确的左视图（ ）
56、根据所示的立体图、主视图和俯视图，选择正确的左视图（）
57、圆球被截平面截切所得的截交线在三视图上不可能为( )
A、圆 B、椭圆 C、直线 D、抛物线
58、当截平面平行于圆锥任一素线时，其截交线的形状是（ ）
A、双曲线 B、抛物线 C、椭圆 D、三角形
59、已知立体的主、俯视图，正确的左视图是( )
60、已知立体的主、俯视图，正确的左视图是（ ）
61、已知立体的主、俯视图，正确的左视图是（ ）
A B C D
62、两圆锥体共锥顶时，它们的相贯线是（ ）
A、空间曲线 B、圆 C、直线 D、椭圆
63、若一圆锥的轴线垂直于W面，当侧垂面截切时，截交线是（ ）
A、直线 B、圆 C、椭圆 D、双曲线
64、若一圆锥的轴线垂直于W面，当正垂面截切时，截交线是（ ）
A、直线 B、圆 C、椭圆 D、双曲线
65、已知主、俯视图，正确的左视图是( )
66、正交的圆锥与圆柱有公切球，正确的投影是（ ）
A B C D
67、已知带有圆柱孔的球体的四个投影，正确的是（ ）
A B C D
68、已知立体的主视图和俯视图，正确的左视图是（ ）
A B C D
69、已知立体的水平投影和正面投影，正确的侧面投影是（ ）
A B C D
70、一圆柱与一圆锥正交，若两者同时外切一球，则相贯线是（ ）
A、空间曲线 B、直线 C、椭圆 D、圆
71、当两直径相同的圆柱轴线正交时，其相贯线是（ ）
A、两条直线 B、空间曲线 C、两个大小相等的圆 D、两个大小相等的椭圆
72、圆柱与球体相交，当球心在圆柱轴线上时，其相贯线是（ ）
A、垂直于回转轴的圆 B、空间曲线 C、两条直线 D、两个大小相等的椭圆
73、轴线相互平行的两圆柱相交时，它们的相贯线是（ ）
A、平面曲线 B、两条直线 C、椭圆 D、垂直于轴线的圆
74、下列四组视图中，正确的一组视图是（ ）
75、在下列四组视图中,正确的一组视图是 （）
76、在下列四组视图中，正确的一组视图是( )
77、根据主视图和俯视图，选择正确的左视图（ ）
78、下列图形不能表示两个圆柱相贯的是（ ）
A B C D
79、已知形体的V、H投影，选择正确的W投影（ ）
A B C D
80、检查下列四组图形，其中有漏线的一组图形是（ ）
81、已知主、俯视图，正确的左视图是( )
82、已知主、俯两视图，其正确的左视图是（ ）
83、已知立体的主、俯视图，正确的左视图是（ ）
84、已知主、俯视图，正确的左视图是( )
85、根据主、俯视图，选择正确的左视图（ ）
86、根据主、俯视图，选择正确的左视图（）
87、关于穿孔棱柱体的侧面投影，正确的是()
二、判断题(共84小题）
1、求圆球表面上一般点的投影时有辅助纬圆和辅助素线两种方法
2、若一圆锥的轴线垂直于V面，当用正平面截切圆锥时，截交线是椭圆
3、若一圆锥的轴线垂直于H面，当用水平面截切圆锥时，截交线是圆
4、若一圆锥的轴线垂直于W面，当用侧平面截切圆锥时，截交线是双曲线
5、若一圆柱的轴线垂直于V面，当用水平面截切圆柱时，截交线是平行两直线
6、若一圆柱的轴线垂直于H面，当用正垂面截切圆柱时，截交线是椭圆
7、若一圆柱的轴线垂直于W面，当用侧平面截切圆柱时，截交线是圆
8、画三视图的投影规律是：主、俯视图长对正，主、左视图高平齐，俯、左视图宽相等
9、求圆锥表面上一般点的投影时有辅助纬圆和辅助素线两种方法
10、平面与圆球面相交，其截交线是椭圆
11、两个同轴回转体的相贯线为垂直于轴线的圆
12、当两个外切于同一球面的回转体相交时，其相贯线为两个椭圆
13、轴线正交的两圆柱体相贯线投影的近似画法中，圆弧半径应等于大圆柱的半径，圆弧的圆心必须在小圆柱的轴线上
14、两等直径圆柱轴线正交相贯，其相贯线是直线
答 题
一、选择题
1
23
45
67
2
24
46
68
3
25
47
69
4
26
48
70
5
27
49
71
6
28
50
72
7
29
51
73
8
30
52
74
9
31
53
75
10
32
54
76
11
33
55
77
12
34
56
78
13
35
57
79
14
36
58
80
15
37
59
81
16
38
60
82
17
39
61
83
18
40
62
84
19
41
63
85
20
42
64
86
21
43
65
87
22
44
66
二、判断题
1
5
9
13
2
6
10
14
3
7
11
4
8
12
第 ９ 页 共 9 页
