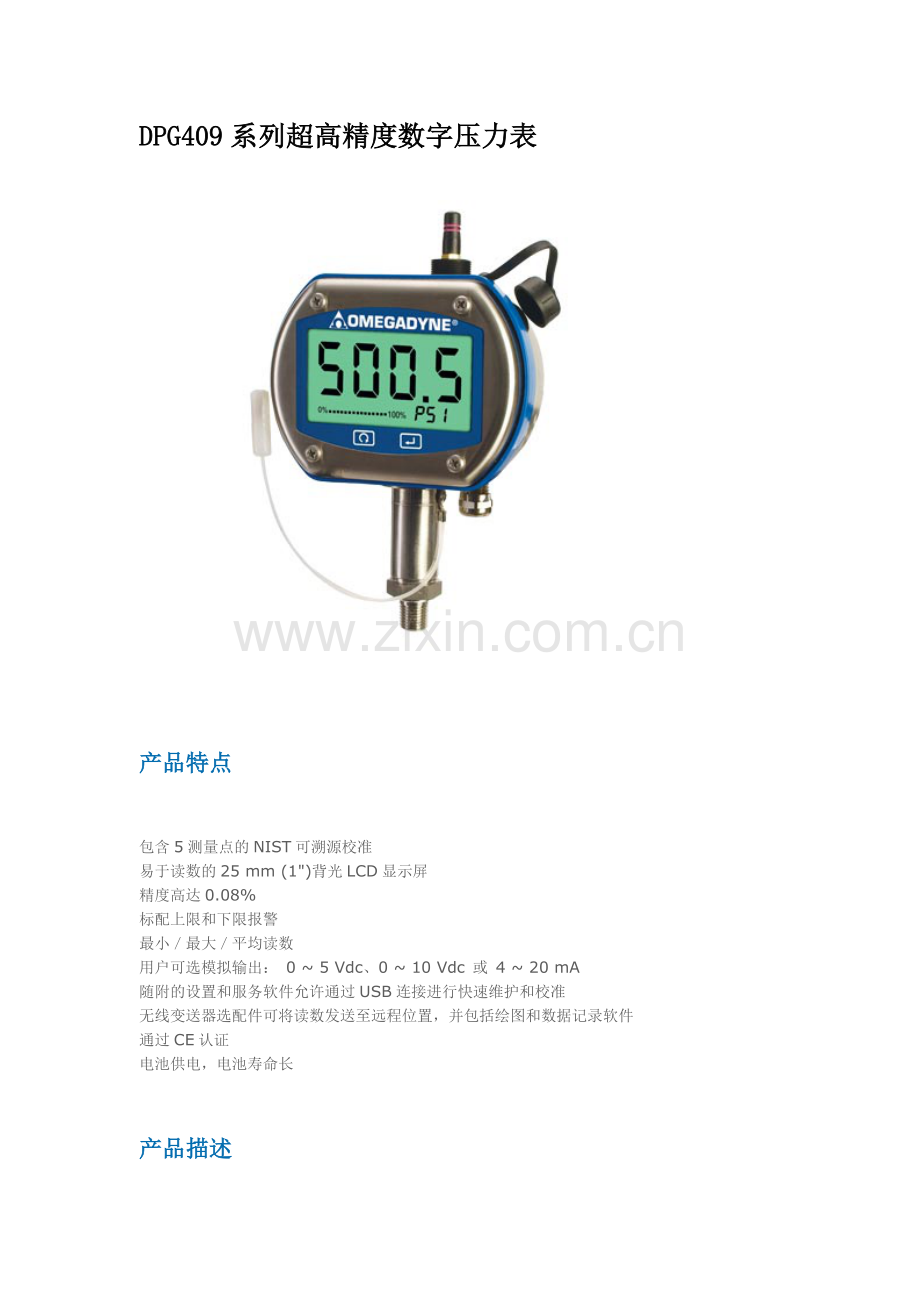

DPG409系列超高精度数字压力表

产品特点

包含5测量点的NIST可溯源校准
易于读数的25 mm (1")背光LCD显示屏
精度高达0.08%
标配上限和下限报警
最小／最大／平均读数
用户可选模拟输出： 0 ~ 5 Vdc、0 ~ 10 Vdc 或 4 ~ 20 mA
随附的设置和服务软件允许通过USB连接进行快速维护和校准
无线变送器选配件可将读数发送至远程位置，并包括绘图和数据记录软件
通过CE认证
电池供电，电池寿命长

产品描述

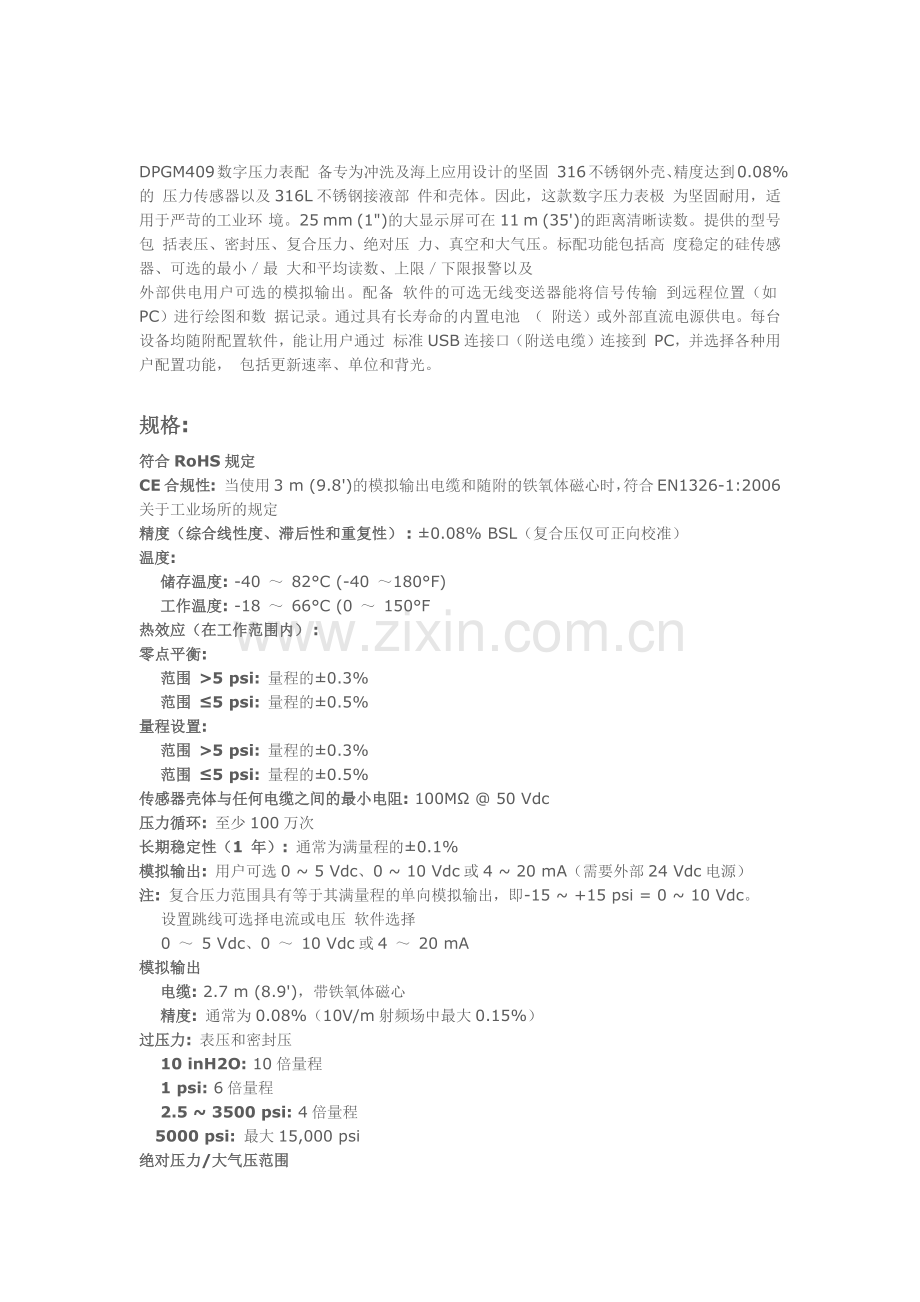

DPGM409数字压力表配 备专为冲洗及海上应用设计的坚固 316不锈钢外壳、精度达到0.08%的 压力传感器以及316L不锈钢接液部 件和壳体。因此，这款数字压力表极 为坚固耐用，适用于严苛的工业环 境。25 mm (1")的大显示屏可在11 m (35')的距离清晰读数。提供的型号包 括表压、密封压、复合压力、绝对压 力、真空和大气压。标配功能包括高 度稳定的硅传感器、可选的最小／最 大和平均读数、上限／下限报警以及
外部供电用户可选的模拟输出。配备 软件的可选无线变送器能将信号传输 到远程位置（如PC）进行绘图和数 据记录。通过具有长寿命的内置电池 （ 附送）或外部直流电源供电。每台 设备均随附配置软件，能让用户通过 标准USB连接口（附送电缆）连接到 PC，并选择各种用户配置功能， 包括更新速率、单位和背光。

规格:
符合RoHS规定
CE合规性: 当使用3 m (9.8')的模拟输出电缆和随附的铁氧体磁心时，符合EN1326-1:2006关于工业场所的规定
精度（综合线性度、滞后性和重复性） : ±0.08% BSL（复合压仅可正向校准）
温度:
    储存温度: -40 ～ 82°C (-40 ～180°F)
    工作温度: -18 ～ 66°C (0 ～ 150°F
热效应（在工作范围内） :
零点平衡:
    范围 >5 psi: 量程的±0.3%
    范围 ≤5 psi: 量程的±0.5%
量程设置:
    范围 >5 psi: 量程的±0.3%
    范围 ≤5 psi: 量程的±0.5%
传感器壳体与任何电缆之间的最小电阻: 100MΩ @ 50 Vdc
压力循环: 至少100万次
长期稳定性（1 年）: 通常为满量程的±0.1%
模拟输出: 用户可选0 ~ 5 Vdc、0 ~ 10 Vdc或4 ~ 20 mA（需要外部24 Vdc电源）
注: 复合压力范围具有等于其满量程的单向模拟输出，即-15 ~ +15 psi = 0 ~ 10 Vdc。
    设置跳线可选择电流或电压 软件选择
    0 ～ 5 Vdc、0 ～ 10 Vdc或4 ～ 20 mA
模拟输出
    电缆: 2.7 m (8.9')，带铁氧体磁心
    精度: 通常为0.08%（10V/m射频场中最大0.15%）
过压力: 表压和密封压
    10 inH2O: 10倍量程
    1 psi: 6倍量程
    2.5 ~ 3500 psi: 4倍量程
   5000 psi: 最大15,000 psi
绝对压力/大气压范围
    5 psia: 6倍量程，范围 >5 psia，4倍量程
    5000 psi 范围: 达15,000 psia
围阻压力: 表压

    10 inH2O ~ 5 psi: 达1000 psi

    15 ~ 1000 psi: 达3000 psi

    1500 ~ 5000 psi: 达15,000 psi

绝对压力／大气压:
5 ~ 1000 psi：达6000 psia

显示屏: 4位数字LCD，用户可选背光，
 （9999计数）25 mm (1")字符高度

计算机接口: 用于设置的USB连接，
含电缆

采样/显示范围: 用户可选0.38 ~ 30 sec
 （预设为1/sec）

电源: 含一节3.6V 8.4 Ah锂电池
 （C电池）（对于无线选件，
则提供两枚）（备用电池零件号
BATT-C-3.6V）

电池寿命（常规）: 可达4年

外壳:

    材质: 316不锈钢和ABS中心垫圈

    表面处理: 电镀

    环境等级:
 防水，NEMA 4X (IP65)

传感器接液部件:
316L不锈钢

压力连接口: 1⁄4-18 NPT外螺纹

连接位置: 下部

外形尺寸:

    显示屏: 115（高） x 89（宽） x
 74 mm（厚）(4.5 x 3.5 x 2.9")

    传感器: 显示屏下方 72 ~ 89 mm长
 (2.8 x 3.5")

重量: 900 g (2 lb)典型，取决于配置

前面板功能
背光: 手动开／关背光

最小／最大值: 调用最小／最大值

归零／清除: 归零显示或清除最小／
最大值

软件设置（通过USB）
更新速率: 4个选项：每秒10、 5、
2或1次

单位: psi、inHg、inH2O、bar、mbar、hPa

锁定: 允许锁定前面板功能

报警: 用户可选“上限”和“下限”报警限值
 （开路集电极）

背光: 开／关、10 sec、30 sec、
1 min、5 min

无线变送器（可选）: 通道编号、
传输速度、报警、传感器偏移、
图表记录、数据记录

校准: 归零和量程

超出范围指示: “_ _ _ _”

无线选件规格
传输采样率: 用户可编程：从1个采样/2分到1个采样/2 秒

射频(RF)收发器
载波: ISM 2.4 GHz

射频输出: 10 dBm (10 mW)

射频链路范围:

    室外（视线内）:
最远120 m (400')

    室内／市区: 最远40 m (130')

随附的软件: 需要Windows®
7（32位)；XP或Vista

传输到主机的数据: 压力读数、环境温度读数、射频传输强度及电池电量水平
