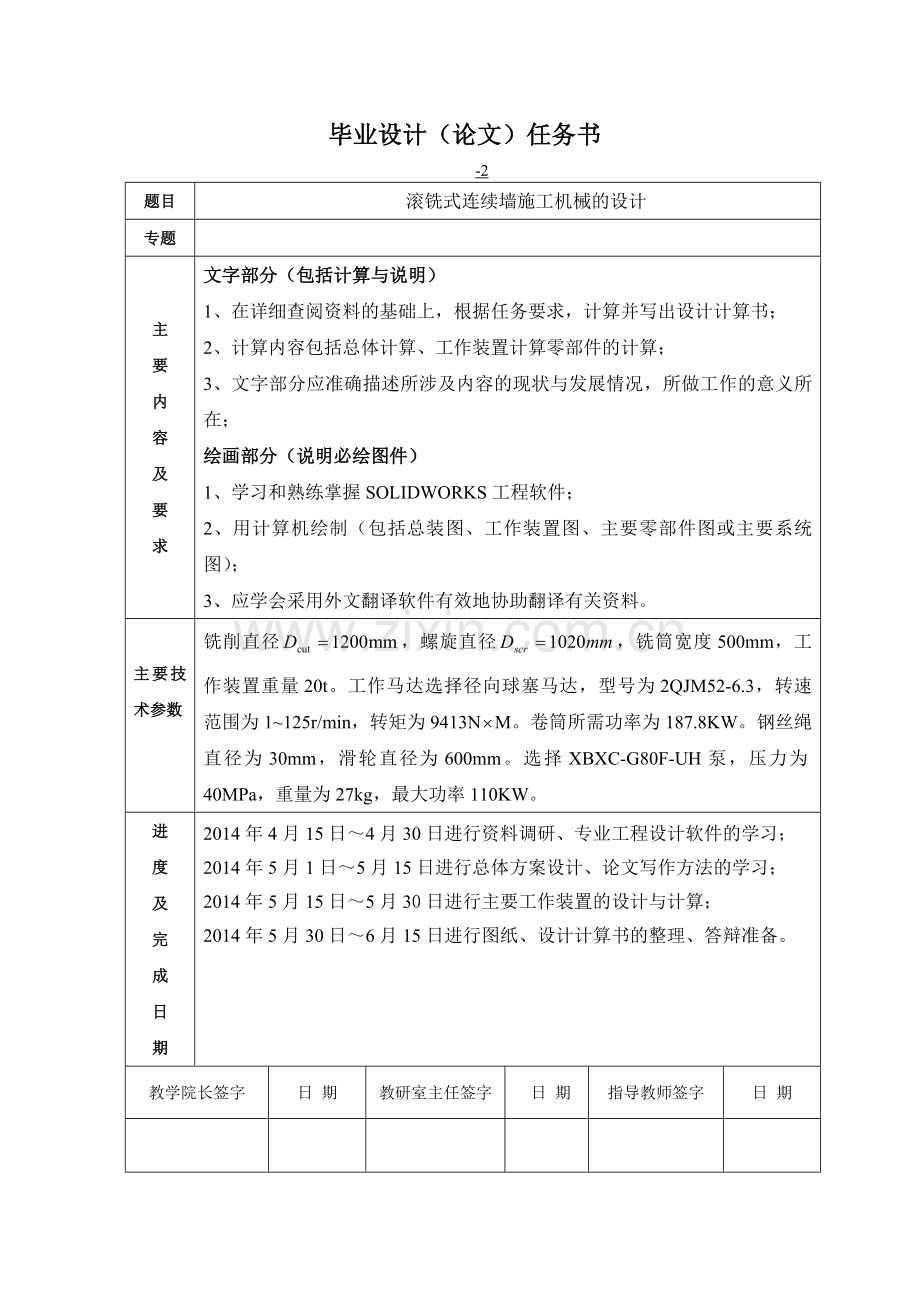

毕业设计（论文）任务书
-2
题目
滚铣式连续墙施工机械的设计
专题

主
要
内
容
及
要
求
文字部分（包括计算与说明）
1、在详细查阅资料的基础上，根据任务要求，计算并写出设计计算书；
2、计算内容包括总体计算、工作装置计算零部件的计算；
3、文字部分应准确描述所涉及内容的现状与发展情况，所做工作的意义所在；
绘画部分（说明必绘图件）
1、学习和熟练掌握SOLIDWORKS工程软件；
2、用计算机绘制（包括总装图、工作装置图、主要零部件图或主要系统图）；
3、应学会采用外文翻译软件有效地协助翻译有关资料。

主要技术参数
铣削直径，螺旋直径，铣筒宽度500mm，工作装置重量20t。工作马达选择径向球塞马达，型号为2QJM52-6.3，转速范围为1~125r/min，转矩为9413NM。卷筒所需功率为187.8KW。钢丝绳直径为30mm，滑轮直径为600mm。选择XBXC-G80F-UH泵，压力为40MPa，重量为27kg，最大功率110KW。
进
度
及
完
成
日
期
2014年4月15日～4月30日进行资料调研、专业工程设计软件的学习；
2014年5月1日～5月15日进行总体方案设计、论文写作方法的学习；
2014年5月15日～5月30日进行主要工作装置的设计与计算；
2014年5月30日～6月15日进行图纸、设计计算书的整理、答辩准备。

教学院长签字
日 期
教研室主任签字
日 期
指导教师签字
日 期

指 导 教 师 评 语

指导教师:

年 月 日

指 定 论 文 评 阅 人 评 语

评阅人:

年 月 日

答 辩 委 员 会 评 语

评
定
成
绩
指导教师给定
成绩（30%）
评阅人给定
成绩（30%）
答辩成绩
（40%）
总 评
答辩委员会主席
签字

摘 要

我国在基础工程方面，近十几年来灌注桩发展较快，应用范围逐步扩大，取得了明显的经济效益。但新技术的推广普及工作较差，造成了地基基础工程施工周期长，造价高，人工操作多的局面。灌注桩桩型变化范围大，即适用于新建工程，也适用于改建、扩建的工程，并能大量节约投资，技术经济效益尤为显著。大量地采用灌注桩基础则对灌注桩施工机械提出了更高的要求，滚铣式掘削工法是桩工基础施工法在地下连续墙建设中应用的最新工法。本文对基于此工法的专业机械——滚铣式连续墙施工机械的
关键词：

Abstract

Keyword: continuous wall dig to cut machine; cutting tool to arrange, calculation.

摘要 I
ABSTRACT II
目录 III
第1章 绪论 1
第2章 滚铣式连续墙钻机的主要参数和结构 11
第3章 工作装置的分析计算 13
第4章 整机的设计计算 29
结 论 32
参考文献 33
致  谢 34
附件1 35
附件2 41
第1章 绪论
1.1课题背景

地下连续墙与以往的传统施工方法不同，这是一种先进的地下工程施工工艺。地下连续墙工艺利用专门的挖槽设备，贴着地下的结构物的边墙，挖出比较狭长的沟槽，把用来灌注混凝土的钢筋笼放置进去，这样就能筑成一段钢筋混凝土墙。然后，把多个这样的墙段连接成为一条整体的墙体。在工程中，当需要挡土承重或载水防渗的时候常会用到此项技术。
1950年意大利在水库大坝工程开始第一次使用这项技术。 1958年该技术被应用在在北京密云水库的建造中。 到70年代，在市政、建筑等行业中开始推广这项技术。随着现代化的发展，建筑物的规模逐渐高大，对地基的要求更加严格。无论从哪个角度来讲，例如工期、造价，在整个工程中，地基基础占据相当大的比重。因此，地基基础技术是全球基建工程的重大课题。
九十年代中期以来，灌注桩技术在我国的发展很快，并且得到大规模的推广，到目前为止，我国已经发展出了钻、挖、冲、沉管等多种工艺，而且仿制了国外相应的设备，获得了很明显的经济效益。
灌注桩能在多种地质条件下成桩桩径、桩型变化范围大，既适用于新建工程，也适用于改建、扩建的工程。灌注桩同预制桩相比。可节约刚才30%~70%以上，节约木材70%以上，降低造价1/3~1/2,；同钢管桩相比可降低造价80%以上，同大开挖基础相比，可大量减少土方工程量，施工现场组织容易，作业之间干扰小，工期短。
在高层建筑基础中使用大直径灌注桩，使建筑行业在冻土层，以及某些特殊环境下无法施工的问题得到了彻底解决，节约了投资，经济效益较为明显。
如果想要增加建筑工程的经济效益，那就必须大力发展和推广灌木桩技术。然而，灌注桩基础的大规模应用，对灌注桩施工机械提的设计制造出了更高的要求，因此，研制新型、用途多样化的灌注桩施工机械尤为重要。
噪声的限制值一般情况下，在施工现场边缘振动值超过85dB（A）震动的限制值是75dB。由施工监测可知，柴油锤的噪声振动值都超过了允许范围；落锤的噪声值也超过了允许范围，振动值虽然较小，但在对振动值要求严格的地区也超值了；振动锤的噪声和振动值介于柴油锤和落锤两者之间。而灌注桩施工机械只是在近地点的噪声有一部分超值，但大部分都在限定范围内，在施工现场边缘都在允许范围内。因此灌木桩施工机械适用于人口密集区域的基建工程。其振动对附近的建筑物影响较小，在施工中得到了越来越广泛的应用。
另外，预制桩和灌注桩相比，需要预制工厂，即使在现场预制也需要占用很大场地，还需要大量模具材料，运输工具，而且在运输和起吊时容易损坏，接桩和载桩都需要专用机械，灌木桩在施工时可根据支持地基的差别而调节，长度任意，桩径和形状都可根据需要制作，非常方便。灌木桩在施工时，存在不能完全确认钢筋位置，桩径情况通过测试手段的提高已逐步得到解决，施工时残土处理等通过现场的机械配套，可综合利用（残土中沙石制成混凝土，泥浆用作桩孔稳定液）。
综上，灌注桩的推广，先进的灌注桩施工机械的开发，对我国高速的现代化建设中的环境保护和人民生活水平条件、工作条件的改善无疑具有重要意义。

1.2 灌注桩连续墙的特点、机械分类及其适用范围

用各种材料制成的，全部或部分沉入土中，将来自建筑物的各种载荷传递到下层图的杆件成为桩。灌注桩是直接在建筑现场的桩位处用某种方法开孔，然后向孔内浇筑混凝土，加放钢筋笼而制成的桩。综合前述，灌注桩有以下特点：
1、 桩的形状可根据载荷分布制成不同直径，不同断面，桩长可根据支持层分布情况不同而随意调节变化，无需截桩、接桩，成孔效率高。
2、 体钢筋可根据载荷大小，性质及土层变化配置，节省了在预制桩上使用的起吊。运输抗打击而配置的钢筋，节省钢材降低了造价节省了运输费用。
3、 施工时采用取土成孔的方法，灌注桩依靠取出的土质的情况，能够方便清楚的了解木桩所经过土层的情况，以此来确定支持层，还有，施工时灌注桩可以不受土质的限制，在我国北方的冻土区也可以使用。
4、 灌注桩的施工方法多，可根据土质、环境和作业空间来选择，扩大了施工范围不仅可用于新开的施工现场，而且也可用于原有建筑地基的加固，可在室内加工。
5、 设桩方法包括钻孔灌注桩和预制桩，但两种方法有所不同。采用钻孔灌注桩方法进行施工时，把桩孔周围的土挖开后，孔径因为混凝土的重量而扩大，使孔壁的压力得到减小；此后，混凝土凝固后收缩，又影响了孔壁的压力。
6、 钻孔灌注桩承载能力，由于孔底残土的存在，故其端承力较小。另外，当孔深超过打水下混凝土时，由于水泥浆流失也影响桩的质量。
地下连续墙施工机械按取土的方式可以分为以下四种：冲击式，挖斗式，滚铣式，回转式。地下连续墙施工振动，低噪音，墙体的刚度较大，防渗性能好，不会干扰到周围的地面，可以任意多边形组成有很大承载力的替代桩基，基础或沉箱基础。适应各种土壤中，弱土层、中硬地层，以及岩石层地基还有结构密实的砂砾层，最初是为堤坝的防渗，地下水库截流，挡土墙而用，部分或后发展所有的地下结构。

1.3灌木桩在连续墙中的应用

地下连续墙开挖技术在欧洲首先使用。以往，人们打井和石油钻井中通常使用泥浆和水下浇注混凝土的方法，由此将这一方法推广到了地下墙技术。意大利在1950年首先使用护臂泥浆方法进行地下连续墙施工。20世纪50年代和60年代，在西方和前苏联已经晋升成为地下工程和深基础施工中有效的技术。
地下连续墙可用来承受载荷，主要工作形式是上部结构的载荷能够通过连续墙的结构柱体传至地下连续墙，然后由地下连续墙传到地基上。“两墙合一”的作用是能够将单一挡土结构转换成地下永久性结构的外墙，为了满足永久结构的要求，必须严格保持地下连续墙的垂直度和平整度。
地下墙技术从被使用到现在经过几十年的发展，已经相当成熟，在日本，此项技术应用的最为广泛，已经积累了超过1500万平方米兴建， 140米的地下连续墙是目前挖掘的最大深度，最薄的地下连续墙的厚度只有20cm。 1958年，中国第一个水使用地下墙技术应用在青岛丹珠水库大坝，用此技术建造防渗墙，直到2013年，大部分省份在全国已经应用了这项技术估计已经建立了地下连续墙120万〜 140万平方米。
目前，地下连续墙正在取代许多传统的施工方法，被应用在基础施工的许多方面。在其早期阶段，该技术只是用来建造防渗墙或用作临时挡土墙。
近年来，研究开发使用了许多新技术、新材料，现在越来越多地用作结构的一部分或作为主要结构，在2003至2013年年前，甚至被用在我国大型深基坑工程。
三峡二期工程包括一个全长度9923米的422万平方米不透水面积，735米最大深度的防渗墙上游围堰。二期围堰防渗墙地址条件复杂，施工技术难度大，要求高，时间紧，建设力度强，采用传统工艺和设备很难按时间完成。为此，中国三峡开发总公司先后引进了台湾和德国生产的鲍尔BC30液压铣和BE500型泥浆净化设备。通过各项生产和性能测试，验证了BC30液压铣对三峡地理环境的可靠适应性，同时熟悉和掌握液压铣削加工及相关技术，摸索出了一套发挥其效率高，精度好，质量可靠等特点联合快速施工方法。
上世纪70年代开始，在连续墙建造中已经开始应用双轮铣，地下连续墙施工常用的挖掘设备是液压铣槽机，该设备首先由法国索列丹斯公司研制成功。现在，全球除了法国，还有不少国家都能制造此类设备。
我国的小浪底工程历时半年完工，从1997年12月8日开工，到1998年3月10日结束，其中地基处理部分在槽孔防渗墙施工中，法国公司使用自己公司生产的双轮铣和抓斗，施工中一共浇筑塑性混凝土4210立方米，I级配混凝土7399立方米。造价总进尺2699.6米，成墙面5101平方米，最大成墙深度70.3米，使关键线路上的工期提前57天完成。

1.4连续墙施工机械及其方法

1.4.1 斗式成槽挖掘机

机械式钢丝绳抓斗和伸缩杆式液压抓斗成槽挖掘机是国际上得到最普遍应用的主要成槽机类型，如图1-1。

图1-1 斗式成槽挖掘机
机械式钢丝绳抓斗是带有可更换爪与导向装置的抓斗，靠钢丝绳操纵抓斗的动作。该抓斗装在与其相匹配的起重机上，通过卷筒上的两条钢丝绳来操纵，一条钢丝绳负责把抓斗放入或者提出槽，另一条钢丝绳负责打开或闭合抓斗。
因为斗式成槽挖掘机设备简单，地下连续墙经常采用这种工艺施工。但在挖孔施工中，因为抓斗上下操作频繁，孔壁受到极大的冲击，成形精度差。除此之外，机械式抓斗还能利用液压油缸来控制抓斗。这种带有液压油缸的抓斗，增加了抓斗的闭斗力，适用于在硬土层内施工。土体对斗体形成比较大的作用力，需要有较重的抓斗重量来克服。
伸缩式液压抓斗带有可以随时替代更换的抓斗及导向装置，由液压控制，安装在伸缩式主动钻杆上。因为这种设备工作时对周围环境的影响小，噪声小，因此常用在松软土层。
由于导杆的存在，伸缩杆式液压抓斗的重量增加，在施工中，抓斗挖土能力得到提高，受到了众多国内外基础施工公司的好评。

1.4.2 回转式成槽机

目前，在全球，回转式成槽机的应用范围相当广泛，如图1-2。它的动力是潜水电动机，工作装置是多轴旋转钻头。这种钻机的优点是，不需要安装钻节，节省时间，，功率损耗低，此外，回转式成槽机还可利用重力进行方向定位，钻孔垂直方向上的精度高。旋转钻头切削土壤时，土壤与切割中的泥浆，在反向循环钻探钻机中，由泥浆吸出管排到槽外。目前，回转式成槽机有两种形式，一是垂直轴钻头挖掘的垂直多轴式回转钻机，二是用横轴滚筒切削的水平多轴式回转钻机。前者只能用来进行建筑壁厚1.20m地下连续墙工程，施工速度比后者慢。最近几年以来，水平多轴式回转钻机常被用在国际上大型地下连续墙施工，这种形式的成槽机可穿透范围很大的土层，如粘土层，粉砂层，砂层，砾石层以及岩石等。

图1-2 回转式成槽机

有的地层是非常坚硬的地层，因此研制出了液压滚铣式成槽机，这是是为了适应岩石地层筑造地下连续墙而发明的新型成槽机。这种成槽机同样根据反循环，依靠液压控制装置运转破碎工作装置。液压滚铣式成槽机包括两个铣削轮，靠重型液压马达来驱动工作装置，两个铣削轮驱动所有的削链条。

1.4.3冲击式成槽机

把冲击钻机安装在有排土功能的钻筒端部，操作各种不同材料不同形状的冲击钻头，这就是冲击式成槽机，如图1-3。这类机械可以来回反复挖掘，在中低等规模地下连续墙的建筑中使用较多，操作简单，对地址环境要求不高。冲击式成槽机的缺点是工作效率低，成槽质量差，因此，现在很少使用这种机械进行地下连续墙的施工。

图1-3冲击式成槽机

1.4.4柱列式地下连续墙工法（SMW工法）
预制桩和灌注桩等多种排列组成的临设墙叫做柱列式地下连续墙。现在，施工大多使用多轴的螺旋钻机。从地下连续墙施工技术第一次被使用，到现在已有50年，在这半个世纪的时间里，关于地下连续墙的很多施工法相继问世，与此匹配的成槽机械也大量被研制成功。例如，成槽精度的控制，稳定液的研制，高强度混凝土技术的应用等都有进一步的突破。
柱列式施工方法利用长螺旋钻孔机进行就地灌注桩施工。而单轴式长螺旋钻机的缺点是回转轴刚性不足。在工程中，随着工程进展，施工深度也会随之增加，那么，桩与桩之间就会出现重叠搭接不良的情况。特别是有的地下连续墙是以防水为目的，那么它的防渗墙效果就很差。
为了解决这个缺点，长螺旋钻孔机大多做成双轴或双重钻孔，提高施工的垂直精度。在当今世界上，日本在进行多轴SMW工法的施工开发及应用方面处于领先水平。

1.4.5原位置混合搅拌壁式地下连续墙施工法（TRD工法）

该工法是把插入地基中的链锯式刀具跟主机连接并横向移动、挖沟及灌注凝结剂、混合搅拌原来位置上的泥土以浇筑连续墙，插入工字钢之类的芯材后，可作为地层挖掘工程中的挡土防渗或承重墙使用。此外，也用于加固地基及截断地下水等。此工法形成的连续墙与柱列式不同，它所形成的是完全连续墙，止水防渗性能特别好。另外，根据深度的不同，由于链锯式刀具的上下移动能够将土层完全搅拌，从而形成的连续墙质量非常稳定，并且切削装置的整体高度低，对于在高度受到限制的施工现场及靠近已建建筑物的施工十分有利。此外亦可进行倾斜式连续墙的施工。TRD工法（Trench-Cutting&Re-mixing Deep Wall Method）是由日本（株）神户制钢所与东都建机（株）联合开发成功的，近来在地基基础施工中正以很快的速度得到广泛应用，1997年获得了日本建设机械化协会的技术审查证明。1999年日本日立建机（株）与（株）利根建机共同开发成功了与TRD工法类似的以打桩机为底盘的PTR工法施工机（Power Trencher）。

1.4.6滚铣式掘削工法及机械

目前，地下连续墙施工最具技术优势的方法是水平轴滚铣式掘削工法。这种施工方法能够满足各种基础工程的需要，当施工环境是岩石和粘土层时，优势更加明显，如图1-4。

图1-4 滚铣式施工机械

在工程过程中，铣削轮上的刀具按螺旋线排列，可以将岩土铣碎。为适应非常坚硬的地层，以及在岩石中构筑深部地下连续墙，研发出了滚铣式成槽机。滚铣式成槽机同样也是依靠反循环原理，由液压控制工作装置进行破碎。这种成槽机械有两个带有切削齿的铣削轮，由重型液压马达单独驱动，铣削轮本身又驱动一切削链条，以保证在整个槽宽范围内进行铣削。该液压滚铣式成槽机在铣削轮附近装有一台大功率的潜水泵，它可将土层及岩石的碎屑连同槽内的护壁液体一起输送到地表，以清洗槽底并重复循环。两个铣削轮可以被驱动，其速度可以调节，以适应土层的变化或借此来校正墙的垂直度。液压滚铣式成槽机挖槽深度可达100m，并确保槽的垂直度在2%以下。从发展的趋势来看垂直多轴式回转钻机正在被逐渐淘汰。因此，液压滚铣式成槽机将在国际工程上得到更为普遍地应用，以形成地下连续壁孔槽。滚铣式掘削法的特长如下所示：
1、 施工效率高，铣削泵泥连续进行，单位时间施工量增加，使工期大大缩短；
2、 掘削性能高，能以岩层和硬度大的粘土为施工对象；
3、 能实现连续墙的等壁厚；
4、 施工深度大，防水性好；
5、 低震动，低噪音；
6、 施工费用低廉；
7、 扩挖系数小；

1.5相关了解整理工作

由于该机械为日本和德国最新产品，国内还没有该施工机械，所以利用国内的铁刨转子分析资料，对水平轴滚铣转子进行铣削刀头布置和受力的分析进行其它混凝土机械施工的现场观察，与滚铣式连续壁掘削机的工作环境及工作状态进行比较并对其有所了解。
查找相关的国外资料，对水平轴掘削工法进行进一步的了解。
参照一些相关的书籍和手册进行设计计算。
最后利用计算机绘图，进行论文的整理。

1.6主要研究内容

1、 首先铣削转子进行铣削刀头布置和受力的分析，确定机器的施工能力，进一步确定刀具在土中的切削形态，并计算出工作装置所受到的阻力，进行工作装置的设计。
2、 对铣削转子的动力机构进行多个方案设计，并对各种方案进行比较，并使设计更加合理。
3、 对起升机构和回转、变幅机构进行计算、设计及其对整机的稳定性进行详细的计算。

第2章 滚铣式连续墙钻机的主要参数和结构

2.1引 言

随着中国社会经济的发展，我国的建筑规模与日俱增，对建筑的各项施工提出了新的要求。桩基础作为建筑施工的重要组成部，它的作用越来越重要。因此，桩工机械的发展有一个非常广阔的前景。另外由于桩工机械在技术创新这方面还有很长的路要走，使得它成为目前建筑机械里最具活力的生力军。
在桩基础中，灌注桩施工机械的设备简单、施工方便、造价低、即使在比较复杂的地质条件下也能施工，因而其推广非常迅速，灌注桩成孔机械也因此得到非常广泛的应用。从前述可见，灌注桩施工机械得到了长足的发展，但其发展只是在原机械及其施工经验基础上进行总结发展的，并不具有完整的理论，在施工中出现许多问题。另外该怎样优化灌注桩施工机械，让机械充分合理地发挥作用，并相应提出施工方法和技术，以此提高施工效率和水平。为了能够提高自己的创新意识及设计能力，我选择滚铣式连续墙施工机械作为设计课题，在过程中查阅了很多的国内外资料，参考了许多实际产品，力图在这次毕业设计中加入自己的设计思想，并设计出能实际制造使用的产品。

2.2底盘方案选择

改革开放以来，随着我国现代化建设事业的发展以及自然环境对振动、噪音、污染的限制，在城市区域内已经很少使用预制桩的打击式施工方法，而用钻孔形成灌注桩的施工方法及其机械发展迅速。钻孔施工机械的底盘种类较多，分别根据地质情况得以应用。
目前经常采用的是履带式、步履式，有时也可使用轮胎式，但较少。选择桩架时，从稳定性来说常选履带式；从经济性来说常选步履式；从机动性来说常选轮胎式。
1、履带式底盘
履带底盘有有两种形式，分别是专用底盘、兼用底盘。履带底盘的优点是稳定性能突出,接地比压小，可以广泛应用于工程机械、军用设备和农业机械设备；因为它具有其良好的稳定性能，所以在起重机和建筑机械行业中很受客户好评，履带式可作为本次设计底盘设计的首选。
2、步履式底盘
步履式底盘步履式底盘的优点是结构比较简单，造价低廉，接地比压小，稳定性好；在国外经常被使用在在软土地带或特殊场合。其转向时，先将桩架顶起，启动回转电机，放下平台和行走轨道一起围绕回转小齿轮转动，直到极限位置。然后把支腿收起，把行走轨道落地，再反向开动回转电机，使小齿轮围绕下平台大齿轮转动，直至极限位置。重复上述动作就可以转任意角度。但其移动非常不灵活，在频繁移动的场合不适合被使用。因为本次的毕业设计要求施工机械不断移动，为增加效率，不选择步履式底盘。
3、轮胎式底盘
轮胎式底盘由于其出色的移动灵活性而被广泛应用于交通运输业，但轮胎的接地比压非常小，施工现场条件很难满足，因此它的应用受限，所以不予考虑。
因此本次毕业设计选用履带式底盘，铣削鼓和其支持架的提升的动力由底盘发动机提供，液压马达带动卷扬机来实现；具体参数如下：
底盘重量：　　　　　　　　　　　　　　　50　 （t）
履带宽度：　　　　　　　　　　　　　　　800　（mm）
履带间距：　　　　　　　　　　　　　　　1700 （mm）　

2.3工作装置主要参数

根据本次设计要求，其具体参数如表1—1所示；

表1—1 工作装置参数
最大掘削深度
m
50
掘削壁厚
mm
1200
掘削臂长
mm
2400
工作装置回转数
rpm/min
0～30
泥浆泵 吐出量×量程

150
整机重量
t
50
整机功率
KW
200
