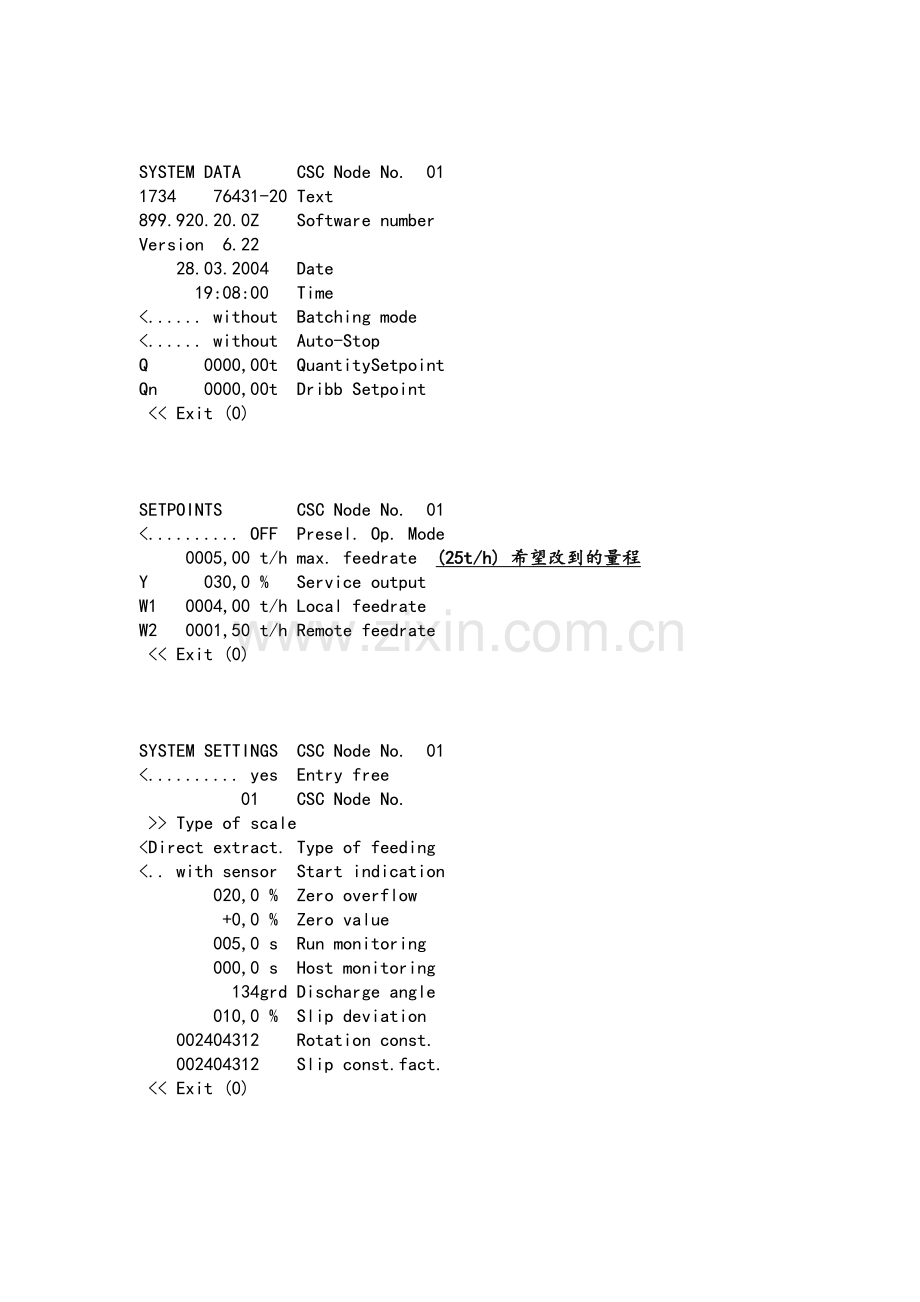

SYSTEM DATA CSC Node No. 01
1734 76431-20 Text
899.920.20.0Z Software number
Version 6.22
28.03.2004 Date
19:08:00 Time
<...... without Batching mode
<...... without Auto-Stop
Q 0000,00t QuantitySetpoint
Qn 0000,00t Dribb Setpoint
<< Exit (0)

SETPOINTS CSC Node No. 01
<.......... OFF Presel. Op. Mode
0005,00 t/h max. feedrate (25t/h) 希望改到的量程
Y 030,0 % Service output
W1 0004,00 t/h Local feedrate
W2 0001,50 t/h Remote feedrate
<< Exit (0)

SYSTEM SETTINGS CSC Node No. 01
<.......... yes Entry free
01 CSC Node No.
>> Type of scale
<Direct extract. Type of feeding
<.. with sensor Start indication
020,0 % Zero overflow
+0,0 % Zero value
005,0 s Run monitoring
000,0 s Host monitoring
134grd Discharge angle
010,0 % Slip deviation
002404312 Rotation const.
002404312 Slip const.fact.
<< Exit (0)

SCALE TYPE SETT. CSC Node No. 01
<.......... DRW Type of scale
<...... without Feeding measur
<...... without Checkweigher
<< Exit (0)

MEAS.PARAMETERS CSC Node No. 01
>> Calibrate
<............t/h Dimens. feedrate
<...... 0,01 t/h Decim.point feed
0005,00 t/h Nom. feedrate (25) 你想要的量程
0029,80kg/U Nominal load
002,796/min Speed
<...... 0,01 t Scale f. total 1
<....... 0,1 t Scale f. total 2
160,0 % Upper load limit
060,0 % Lower load limit
020,0 % Empty load limit
005,0 s Hysteresis time
<.... 6 s 2 Damping feedrate
<.... 6 s 2 Damping load
>> Scale Paramet
<< Exit (0)

SCALE PARAMETERS CSC Node No. 01
022429 Checkweigh.const
2791,0/min max Motor speed (新数值=新量程/原量程*原数值)（这个值以3000为上限）
1645,0/min Nom Motor speed (新数值=新量程/原量程*原数值)
<< Exit (0)

CALIBRATION CSC Node No. 01
Scale
B -7,16kg/U Load
+10,99mV Input Voltage
<.......... U50 MC1 amplificat.
<........... 0% MC1 stage dead l
007,46 kg Check weight
021,79kg/U Calib.-setpoint
Commands: ...... ................
0056558 Calibration fact
0251115 Dead load
<< Exit (0)

FEED RATE CONTRL CSC Node No. 01
0,25 s Prectrl time Ts
001,0 % Output minimum
pSek 100 % Output differenz
020 % Permis. deviaton
020,0 s Deviation time
150 % Output limit
<< Exit (0)

Configuration CAN1 CSC Node No. 01
<............off Operating mode
<< EXIT (0)

CAN2 Systembus CSC Node No. 01
CAN2 Ib0......Ib7 Ob0......Ob7 IDW0...3 ODW4...7
Node Dev_Name Type a L 01234567 a L 01234567 a L 0123 a L 4567 S KE Ns
--------------------|------------|------------|--------|--------|--|---|--
[01] CPI 0000_F
[02] DFO11A ( 0000_0 Function<-FU SEW -----A1
[05] Dx11 0401_3 2 2 01...... 2 2 01......
[08] Dx11 0401_3 1 1 .....0.. 1 1 .....0..
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]

X4 CONFIGURATION CSC Node No. 01
<........... Off protocol
<< Exit (0)

X5 CONFIGURATION CSC Node No. 01
<........... Off protocol
<< Exit (0)

X6 CONFIGURATION CSC Node No. 01
<........... Off protocol
<< Exit (0)

X7 CONFIGURATION CSC Node No. 01
<........... Off protocol
<< Exit (0)

SPECIALFUNCTIONS CSC Node No. 01
Analog inp. X16 >> Calibrate
<........ 100 kg Pulse cycle 1
I1 1,00 s Pulse width 1
<.......... off Pulse cycle 2
I2 0,00 s Pulse width 2
<feedrate X 4-20 X12 analogoutput
0005,00 t/h X12 Scale (25) 希望改到的量程
< Load B 4-20 X13 analogoutput
200,0 % X13 Scale
< Speed f 4-20 X14 Analogoutput
2800,0/min X14 Scale
< ......... off X15 analogoutput
>> SPS texts
<< Exit (0)

CALIBRATION CSC Node No. 01
Analog inp. X16 (这里需要重新做线性化)注：1。中控给定零吨（4mA），选到“Cr,2,C”后，“回车”，“2”，“回车”。
2。中控给定满量程（20mA），把Calibr. setpoint改为02500。
3。选到“Cr,3,C”后，“回车”，“3”，“回车”。即可。
+150 Value
+8,81mA Input current
02500 Calibr. setpoint
Commands: ...... ................
0000682 Calibration fact
0012034 Dead load
<< Exit (0)

SPS TEXTS CSC Node No. 01
control voltage SPS text 01
SPS text 02
local devices SPS text 03
SPS text 04
<< Exit (0)

CORRECTION CSC Node No. 01
F +0,000 t Deliver Quantity
W +0,000 t Check quantity
D +0,000 t Difference
K +00,0 % Correction value
+00,0 % Amplif. correct.
+00,0 % Zero correct.tot
<< Exit (0)
注：1.不需重新标秤。
2.要同时要修改变频器的参数302电机最大转速。 (等于CSC的 max Motor speed)（这个值以3000为上限）
3.DCS要把给定和反馈的量程做相应调整。

关于在线校验:
主菜单/7/B Correction 里:

CORRECTION 在线校验:
这个菜单用于检测和监视校验。
注意：该项工作应该由特殊培训人员完成。

CORRECTION CSC Node No. 01 Run Autom Remot

0.9 % Zero value 零点值 Ctrl G->Start
F +1230 kg Deliver.Quantity 称计量的量
W +1200 kg Check quantity 仓计量的量
D -30 kg Difference 差值
K -02.5 % Correction value 修正值
-02.5 % Amplif. Correct. Ctrl G->Start 放大系数修正Ctrl G开始
+01.2 % Zero correction 零点修正
<< Exit (0)

3 .12.1 Zero value 零点值
显示荷载的零点值。当称在运行时，在这个位置（启动标识选“无”），零点或零点曲线可以用“Ctrl+G”来做。
备注：仅在有旋转常数时，零点曲线才能做。

3 .12.2 Deliver. Quantity F 卸料量
通过转子称的卸料量。自动校验时，该值显示在这。在自动校验时，该值显示被更新。

3 .12.3 Check quantity W 检测的实际量
实际称得的量。自动校验时，该值显示在这。在自动校验时，该值显示被更新。

3 .12.4 Difference D 差值
标定的量和卸料的量之间的差值。D=W-F。
在自动校验时，该值显示被更新。

3 .12.5 Correction value K 修正值
自动得出修正值。修正值 K=（W-F）/F*100% 。通过自动修正，称的输出被修改。如果该值为正，则输出减小。
