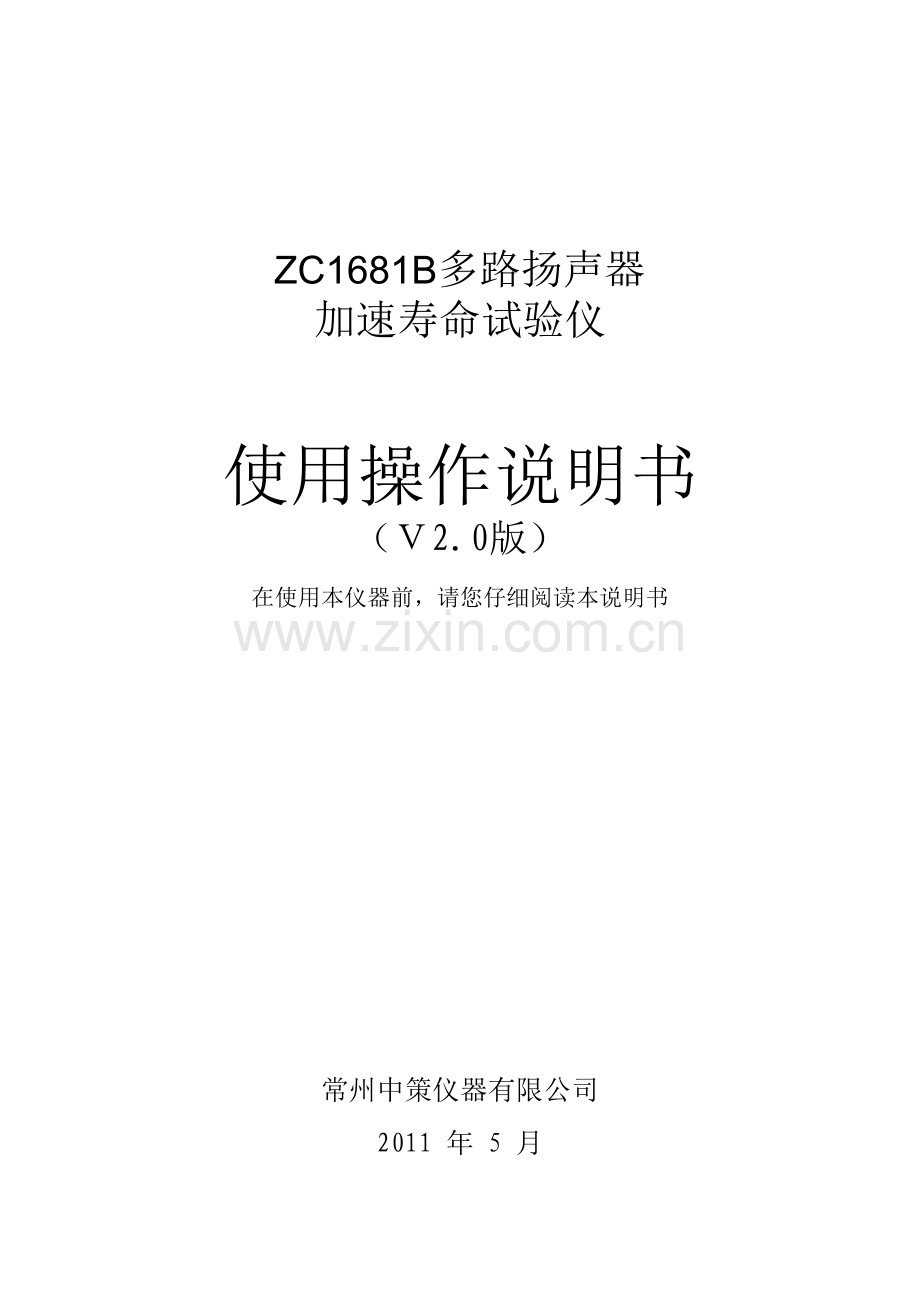

ZC1681B多路扬声器加速寿命测试仪说明书.doc_第1页
第1页 / 共13页

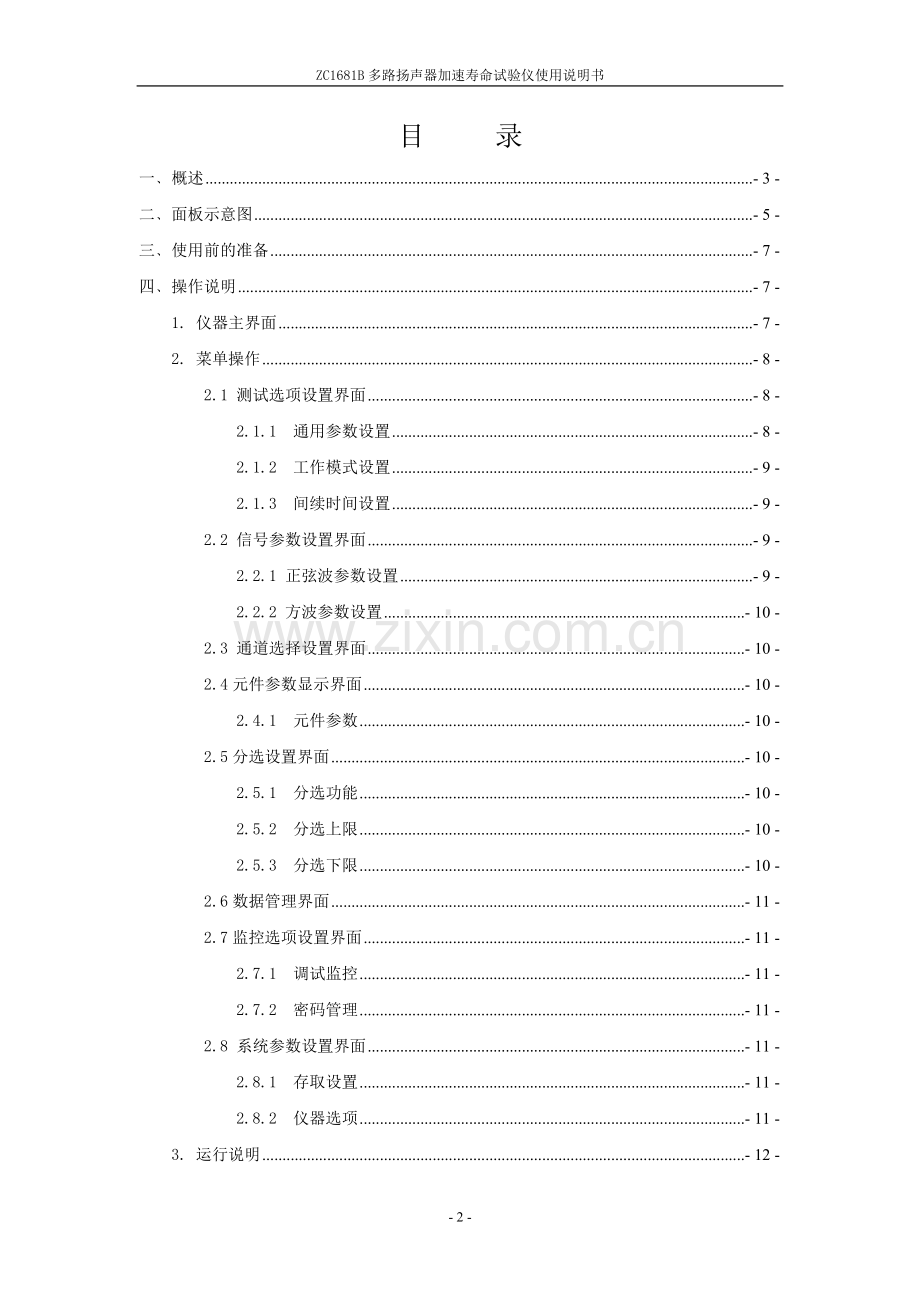

ZC1681B多路扬声器加速寿命测试仪说明书.doc_第2页
第2页 / 共13页


点击查看更多>>
资源描述
ZC1681B多路扬声器加速寿命试验仪使用说明书 ZC1681B多路扬声器 加速寿命试验仪 使用操作说明书 (V2.0版) 在使用本仪器前,请您仔细阅读本说明书 常州中策仪器有限公司 2011 年 5 月 目 录 一﹑概述 - 3 - 二﹑面板示意图 - 5 - 三﹑使用前的准备 - 7 - 四﹑操作说明 - 7 - 1. 仪器主界面 - 7 - 2. 菜单操作 - 8 - 2.1 测试选项设置界面 - 8 - 2.1.1 通用参数设置 - 8 - 2.1.2 工作模式设置 - 9 - 2.1.3 间续时间设置 - 9 - 2.2 信号参数设置界面 - 9 - 2.2.1 正弦波参数设置 - 9 - 2.2.2 方波参数设置 - 10 - 2.3 通道选择设置界面 - 10 - 2.4元件参数显示界面 - 10 - 2.4.1 元件参数 - 10 - 2.5分选设置界面 - 10 - 2.5.1 分选功能 - 10 - 2.5.2 分选上限 - 10 - 2.5.3 分选下限 - 10 - 2.6数据管理界面 - 11 - 2.7监控选项设置界面 - 11 - 2.7.1 调试监控 - 11 - 2.7.2 密码管理 - 11 - 2.8 系统参数设置界面 - 11 - 2.8.1 存取设置 - 11 - 2.8.2 仪器选项 - 11 - 3. 运行说明 - 12 - 3.1状态监视界面 - 12 - 3.2试验中的参数修改 - 12 - 3.3中止试验 - 12 - 3.4 MP3信号源说明 - 12 - 一﹑概述 1. 产品概要: ZC1681B 多路扬声器加速寿命试验仪是一款多通道、多功能功率试验设备,内置正弦波扫频信号发生器、方波信号发生器,MP3信号源,此外还配有两个外接信号输入通道,两个内部信号输出通道,用户可以外接专用滤波器等信号处理设备,并将处理后的信号回馈给本设备进行相关试验。 ZC1681B多路扬声器加速寿命试验仪能充分满足中小功率扬声器和各种通信用受话器老化试验要求的仪器,其技术指标符合国家相关技术标准。具有功能强大,性能稳定,操作方便,保护措施完善,外形精美,散热特性好,可长时间连续工作等特点。 2. 技术指标: 2.1 接口部分 最大可接入路数: 20 路,分两组,通道 1~10 为一组,通道 11~20 为另一组,各组试验参数可独立设置。 老化试验时间: 0.1h ~ 999.9h,可任意设定。 无故障时间: 20 路同时监测,自动记录并显示。 状态判断: 开路、短路或阻抗过低。 故障警告: 屏幕上显示有故障通道位置。 人机界面: 240×320 液晶屏显示,键盘输入,中文界面。 远程控制接口: 选件。 线路接口: 内部测试信号可通过输出接口接到外接滤波器,再通过输入接口返回给功率试验仪进行相关试验。 2.2 信号发生器部分 2.2.1 正弦波信号发生器 测试频率范围: 20Hz ~ 20,000Hz 频率准确度: ±0.01% 频率稳定性: 优于 60ppm 总谐波失真(THD): ≤0.5% @ 1kHz 可选择扫频功能: 线性﹑对数 2.2.2 MP3信号源 可显示中英文歌曲名 快进/快退/重复播放功能 4GB内置存储器 B型USB数据接口 2.2.3 外接节目源信号 两路 BNC 输入,可通过菜单选择。 2.2.4 信号源线路输出 2 路 BNC 输出接口,可输出正弦波(扫频/定频)、方波信号,用于配接外接滤波器或功率放大器。 2.3 功率放大器部分 每路最大输出功率: 15 W 最大总输出功率: 300 W 频率响应: 20(±1dB) 总谐波失真(THD): ≤0.1% @ 1W 输出阻抗: ≤0.15Ω 负载阻抗: 4Ω~ 120Ω 输出电压可调节范围: 0.5 V ~ 12V(调节精度为 0.1V) 2.4 其他 工作电压: ~220V±10%,5A 工作环境温度: 5 ~ 40℃ 储存环境温度: 0 ~ 60℃ 外形尺寸: 520mm×450mm×195mm 重量: 20 kg 二﹑面板示意图 图2-1 仪器前面板图 图2-2 仪器后面板图 前面板说明: 标号 名称 功能说明 1 电源开关 打开或关闭电源 2 LCD显示屏 显示设置的参数和测试结果 3 软功能键 5个功能键的功能由显示屏右测指示 4 控制键盘区 用来控制和设置仪器 5 MP3信号源 用于设置MP3信号源的功能 6 USB接口 用于与计算机连接,输入MP3信号源 7 对比度调节按键 用于调节屏幕对比度 8 旋钮 用于对各种参数进行设置 9 试验端口Ⅱ 输出信号端口,11-20通道 10 接地端子 用于连接被测部件外壳地端 11 试验端口Ⅰ 输出信号端口,1-10通道 后面板说明 标号 名称 功能说明 1 外部信号输入接口 输入外接信号 2 外部信号输入调整 调整输入信号的大小 3 散热风扇 4 RS-485接口 用于计算机对仪器的控制和通讯 5 RS232接口 用于与PC进行串行通讯 6 电源接口 外接电压 220V±10%/50Hz 7 输出接口 用于输出内部信号 三﹑使用前的准备 1. 小心打开仪器的运输包装箱,搬动时需小心,防止坠落伤人。 2. 应将仪器水平放置在坚实牢固的座架上,仪器下方与桌面间不能有高于机脚的物品,以防外力伤及对仪器内部电路造成损坏。 3. 本仪器没有特殊的防水、防潮设计,为了使仪器能长时间安全正常地工作,不能将它置于潮湿环境下储存或工作。 4. 准备一个带接地线的 220V 单相交流电插座,插座的电流负载能力不小于 10A。 5. 用粗导线(电流容量不小于 20A)将仪器背板上的保护地与工作间的保护地线可靠连接。用配置的电源线将仪器与电源插座接好。 6. 通过仪器面板上的电源开关接通仪器电源,液晶显示器显示欢迎画面,然后进入初始化界面,最后进入测试主界面。 四﹑操作说明 1. 仪器主界面 根据主界面中的提示,按功能键,进行仪器操作。 1.1 Ⅰ组信号 在仪器主界面下,当【停止】状态时,按【F1】键激活光标,使用【旋钮】可以在【运行】﹑【停止】之间切换,再按【F1】键确认工作状态;当【运行】状态时,按【F1】键键激活光标,使用【旋钮】可以在【重启】,【暂停】,【继续】,【停止】之间切换,再按【F1】键确认工作状态。 1.2 Ⅱ组信号 在仪器主界面下,当【停止】状态时,按【F2】键激活光标,使用【旋钮】可以在【运行】﹑【停止】之间切换,再按【F2】键确认工作状态;当【运行】状态时,按【F2】键键激活光标,使用【旋钮】可以在【重启】,【暂停】,【继续】,【停止】之间切换,再按【F2】键确认工作状态。 1.3 自动换页 在仪器主界面下,按【F3】键,可以【启动】或【停止】自动换页功能。 1.4 开路校正 在仪器主界面下,按【F4】键,再按【确认】键可以进行一次【开路校正】。 1.5 菜单 在仪器主界面下,按【F5】键,可以在【主界面】与【菜单界面】之间切换。 1.6 通道组 在仪器主界面下,按【页面】键,可以在【通道Ⅰ组】与【通道Ⅱ组】页面之间切换。 2. 菜单操作 在仪器主界面下,按【F5】键,进入菜单操作界面。 2.1 测试选项设置界面 由于本仪器分为可独立设置的组通道,按【页面】键来选择是设置第Ⅰ组通道(通道 1~通道 10)的试验参数,还是设置第Ⅱ组通道(通道 11~通道 20)的试验参数。 2.1.1 通用参数设置 负载阻抗: 指的是受试扬声器或受话器的交流阻抗。按【F1】键进入设置。通过【旋钮】与【左右】键完成输入,输入范围:4~120Ω。输入完后按【确认】键有效,按【返回】键放弃。 注意:为了保证输出电压正确,请正确设置负载阻抗。 输出电压:指的是试验电压。按【F2】键进入设置。通过【旋钮】与【左右】键完成输入,输入范围:0.5V~12.0V。输入完后按【确认】键有效,按【返回】键放弃。 注意:设置输出电压时,不要使功率放大器的输出功率大于其单路最大输出功率(15W)。 试验时间:指的是被测器需要接受功率试验的时间长度。按【F2】键进入设置。通过【旋钮】与【左右】键完成输入,输入范围:0.1h~999.9h。输入完后按【确认】键有效,按【返回】键放弃。 2.1.2 工作模式设置 信号类型:本仪器内置有正弦波信号、方波信号,此外您还可以选择两组外接信号和接地(无信号输出)。按【F2】键进入设置。通过【旋钮】与【左右】键完成输入。输入完后按【确认】键有效,按【返回】键放弃。 输出控制:本仪器的信号输出方式有“连续输出”和“间续输出”两种。“连续输出”是指信号不间断输出;“间续输出”是指信号输出一段时间后,输出端有一段指定时间长度的间歇,然后再输出信号,如此反复,直到试验结束。 2.1.3 间续时间设置 持续时间:通过【旋钮】与【左右】键完成输入,输入范围:1s~9999s。输入完后按【确认】键有效,按【返回】键放弃。 间隔时间:通过【旋钮】与【左右】键完成输入,输入范围:1s~9999s。输入完后按【确认】键有效,按【返回】键放弃。 修改范围:同时设置另一组通道的试验参数,也就是两组通道的试验参数是一致的。 下一页面(上一页面):相当于【页面】键。 2.2 信号参数设置界面 2.2.1 正弦波参数设置 工作模式:设置正弦波信号发生器的工作模式,本仪器有“扫频”和“点频”两种模式。“扫频模式”是指正弦波的输出频率随时间有规律地递增或递减;“点频模式”是指正弦波只输出一个指定频率的信号,不会随时间改变。 扫频模式 扫频方式:设置正弦波信号发生器扫频模式时的工作方式,有“对数扫频”和“线性扫频”两种方式。 起始频率:设置正弦波信号发生器扫频工作时的起始频率。通过【旋钮】与【左右】键完成输入,输入范围:20Hz~20,000Hz。 终止频率:设置正弦波信号发生器扫频工作时的终止频率。通过【旋钮】与【左右】键完成输入,输入范围:20Hz~20,000Hz。 扫频速度:设置正弦波信号发生器扫频工作时的扫频速度,即完成一次扫频所需的时间。通过【旋钮】与【左右】键完成输入,输入范围:1s~20.0s。 扫频方向:设置正弦波信号发生器扫频工作时的扫频方向,有“双向扫频”和“单向扫频”两种。“双向扫频”是指完成一次扫频,正弦波的扫频周期是从起始频率到终止频率再到起始频率;“单向扫频”是指完成一次扫频,正弦波的扫频周期是从起始频率到终止频率。 点频模式 测试频率:设置正弦波信号发生器点频工作时的信号频率。通过【旋钮】与【左右】键完成输入,输入范围:20Hz~20,000Hz。 2.2.2 方波参数设置 设置同正弦波。 2.3 通道选择设置界面 本仪器可以单独“打开”或“关闭”两通道组中的任意一个通道(通道 01~通道 20)。按【F3】键进入设置。通过【旋钮】键可以“打开”或“关闭”对应的试验通道。按【确认】键后,所有打开的通道,在测试界面其相应的通道前会打上“√”,未打开的通道则打上“×”。 注:老化起始时间是指每个通道最后一次的启动时间(自动记录,不可修改)。 2.4元件参数显示界面 2.4.1 元件参数 通过【旋钮】与【上下】键选择通道,然后按【确认】键刷新通道的元件参数值。 2.5分选设置界面 2.5.1 分选功能 分选功能开,则仪器会根据用户设定的阻抗上下限来判断负载阻抗是否合格;若分选功能关,则仪器不依据阻抗上下限来判断负载阻抗是否合格。 2.5.2 分选上限 负载所能允许的阻抗上限,数值由用户设定。 2.5.3 分选下限 负载所能允许的阻抗下限,数值由用户设定。 2.6数据管理界面 由管理员操作。 2.7监控选项设置界面 2.7.1 调试监控 调试功能 : “打开”或“关闭”仪器的调试功能。 调试方式 : 用户可以选择三种方式:电流,电压,电阻。 开路校正 : “打开”或“关闭”每一通道的开路校正功能。 监控周期 : 监测每一通道负载阻抗的周期,0T则不监测。 失效处理 : 选择停止则仪器监控到产品失效后就停止老化;选择继续则继续老化。 自动调压 : 由用户设定的输出电压是否自动调整。 2.7.2 密码管理 修改密码 : 由管理员操作。 2.8 系统参数设置界面 2.8.1 存取设置 载入测试结果: 载入仪器自动保存的测试结果(包含每个通道的试验时间和试验结果)。 用户参数保存:本仪器可以保存10组用户设置的参数。按【F4】键进入设置。通过【旋钮】键完成输入。输入完后按【确认】键有效,按【返回】键放弃。 载入用户参数:载入用户保存的设置参数。 系统重启 : 是否重启系统。若选择“是“,则仪器重启。 恢复出厂设置: 可以将各种试验参数恢复到出厂时的设置值。选择“是“,则恢复设置。 出厂日期: 出厂设定。 2.8.2 仪器选项 日期设置: 设置系统的日期:年﹑月﹑日。 时间设置: 设置系统的时间:时﹑分。 星期设置: 设置系统的星期。 通讯设置: 选件。 3. 运行说明 在完成以上设置以后,在所有打开的通道接上相应的被试品,即在主操作菜单画面中按“F1”键,”F2”键进入试验状态。 由于本仪器两组通道间是相对独立的,进入试验状态时要选择所需的工作组,用户只需根据屏幕提示进行相应的操作即可。 3.1状态监视界面 进入试验状态后,用户可以看到一个试验状态监视界面,上面标示有“通道”、“老化时间”、“状态”,并有与之对应的数据。未起用的通道组显示“--”。 3.2试验中的参数修改 本仪器有极强的操作灵活性。即使在试验期间,用户也可以根据需要修改试验参数。可按前面介绍的方法做出相应的参数修改。 注意:参数修改不会影响试验的连续性,即试验的起始时间不变。 3.3中止试验 当试验过程达到设定的试验时间后,仪器会自动终止试验。此外,在试验运行期间,用户可以随时按“F1”键,“F2”键中止Ⅰ组或Ⅱ组的试验,只需根据屏幕提示进行相应的操作即可。 3.4 MP3信号源说明 当信号类型选择为“MP3信号”时,MP3播放器的操作见专用的说明书。值得提醒的是,在进入试验状态前应先打开MP3并进入播放状态,以免播放启动尖峰脉冲影响试验状态。如果出现这种状态可以按“F1”键和“F2”键重新启动试验。另外,由于MP3节目源单曲之间与录制时的电平存在较大差异,输出电压的设置值只能作为参考,需要用户进行必要的调节。 在使用MP3节目源进行试验时,在设置输出电压后,应通过MP3设置区的音量调节按钮使信号的最大输出电平高于设置值的5% ~ 10%左右,其真实有效值根据乐曲的不同而有不同,需要通过合适的测量方法进行判断,否则可能出现状态误判的情况。 在向内置MP3播放器拷贝节目时,请使用随机附带的USB延长线,太长的延长线可能会出现数据传输问题。 随机附件: 1. 电源线 1根 2. USB连接线 1根 3. 音频信号线 1根 4. MP3说明书 1本 - 13 -
