下面是小王和小明在“练习使用测电笔”的实验探究中所做的记录，已知测电笔正常，二人的操作无错误，请你和他们一起分析：
操作
现象
测插座左插孔
测插座右插孔
A插座
氖管不发光
氖管不发光
B插座
氖管不发光
氖管发光
C插座
氖管发光
氖管不发光
（1） 实验所用的三个插座中，正常的是：______．
（2） （2）从其余几只异常插座中任选一只，分析其故障或装配错误的可能原因：______
答案（1）A插座左右两孔都不发光，说明没有电流通过，不能正常工作．B插座左孔接的是零线不发光，右孔接的是火线，氖管发光，能正常工作．C插座左孔发光，右孔不发光，说明插座被短路，不能工作．
（2）当用测电笔接触C插座左孔零线时应不发光，但实际上发光，接触右孔火线时应发光，但实际上不发光．说明右孔被短路，电流直接由火线流向左孔零线．
故答案：（1）B；（2）C插座被短路．
家庭电路的故障分析
· 家庭电路故障有四种：
断(开路)、短路、过载和漏电。
1. 开路电灯不亮，用电器不工作，表明电路中出现开路，开路时电路中无电流通过，该故障可以用测电笔查出。

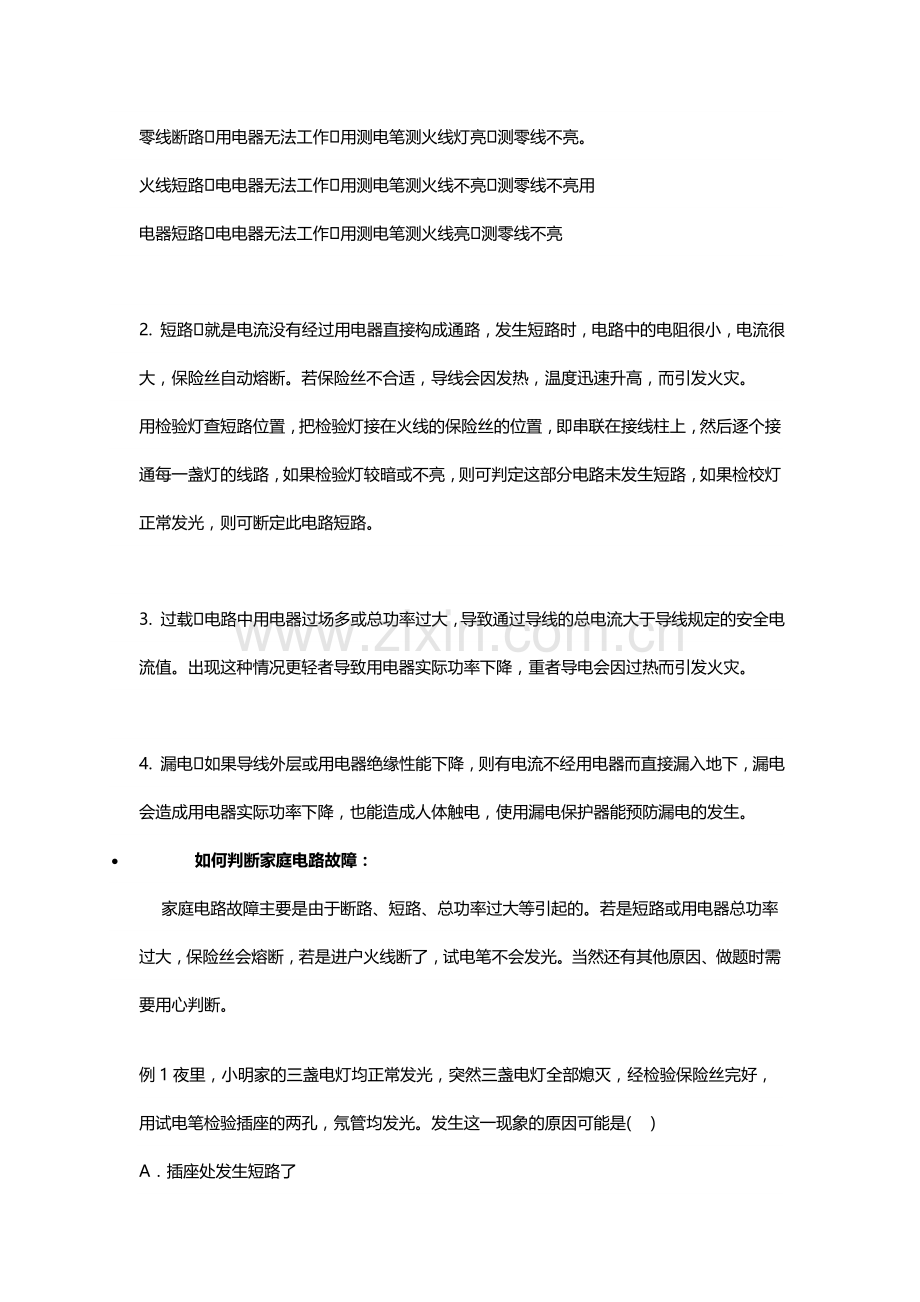

零线断路用电器无法工作用测电笔测火线灯亮测零线不亮。
火线短路电电器无法工作用测电笔测火线不亮测零线不亮用
电器短路电电器无法工作用测电笔测火线亮测零线不亮
2. 短路就是电流没有经过用电器直接构成通路，发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。
用检验灯查短路位置，把检验灯接在火线的保险丝的位置，即串联在接线柱上，然后逐个接通每一盏灯的线路，如果检验灯较暗或不亮，则可判定这部分电路未发生短路，如果检校灯正常发光，则可断定此电路短路。
3. 过载电路中用电器过场多或总功率过大，导致通过导线的总电流大于导线规定的安全电流值。出现这种情况更轻者导致用电器实际功率下降，重者导电会因过热而引发火灾。
4. 漏电如果导线外层或用电器绝缘性能下降，则有电流不经用电器而直接漏入地下，漏电会造成用电器实际功率下降，也能造成人体触电，使用漏电保护器能预防漏电的发生。
· 如何判断家庭电路故障：
家庭电路故障主要是由于断路、短路、总功率过大等引起的。若是短路或用电器总功率过大，保险丝会熔断，若是进户火线断了，试电笔不会发光。当然还有其他原因、做题时需要用心判断。
例1夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检验保险丝完好，用试电笔检验插座的两孔，氖管均发光。发生这一现象的原因可能是( )
A．插座处发生短路了
B．某个电灯的灯丝烧断了
C．进户线的火线断了
D．进户线的零线断了
解析：由于保险丝完好，说明电路中一定没有出现短路现象，A选项错误；家庭电路中各个用电器是并联的，某个电灯的灯丝烧断了，其他的电灯仍然发光，B选项错误；如果进户线的火线断了，氖管不会发光，C选项错误；正确选项是D，进户线的零线断了，使家中各个用电器都处于带电状态，故用试电笔检查时氖管均发光。
答案：D
· 家庭电路中电流过大的原因:
1．发生短路情况：装修电路时不细心，使火线和零线直接连通；电线绝缘皮被刮破，或者电线和用电器使用时间过久，绝缘皮破损或老化，使火线和零线直接连通，都会发生短路现象。发生短路现象时，有强大的电流通过导线和用电器，会造成导线和用电器烧毁，这是必须要避免的。
2．用电器总功率过大情况：当电路中同时使用的用电器过多，或使用的用电器功率过大，都会造成整个电路中的总功率过大，当用电器功率过大时，根据公式 P=UI，也会导致电路中电流过大。例如，居民楼里电炉子、电暖气、微波炉、电熨斗等大功率的用电器插在一个插座上让它们同时工作，导致电流过大烧毁保险丝或造成跳闸等。所以不能同时使用大量大功率的用电器，这是很危险的。
地线、火线和零线的区分:
低压供电线路由两根电线(火线和零线)与家庭电路相连。火线和零线之间有220V电压，火线与大地之间也有220V电压。在三孔插座中有一根电线将家用电器外壳与大地相连，这根线称为地线，虽然在正常情况下地线和零线之间没有电压，但绝不能将地线和零线接通，否则容易造成触电事故。
用试电笔接触火线时，试电笔的氖管发光，接触零线和地线时，正常情况下氖管不发光。如果发光了，说明零线断路或有用电器的外壳带了电。
图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动时,电压表的示数将 灯L亮度将 .
答案：将滑动变阻器的滑片P向右滑动时，接入电路的电阻变大，电路的总电阻变大；
根据可知，电路中的电流变小；
根据U=IR可知，灯泡两端的电压变小，由灯泡的亮暗取决于实际功率的大小可知灯泡变暗；
根据串联电路总电压等于各分电压之和可知，电压表的示数变大．
故答案为：变大；变暗．
