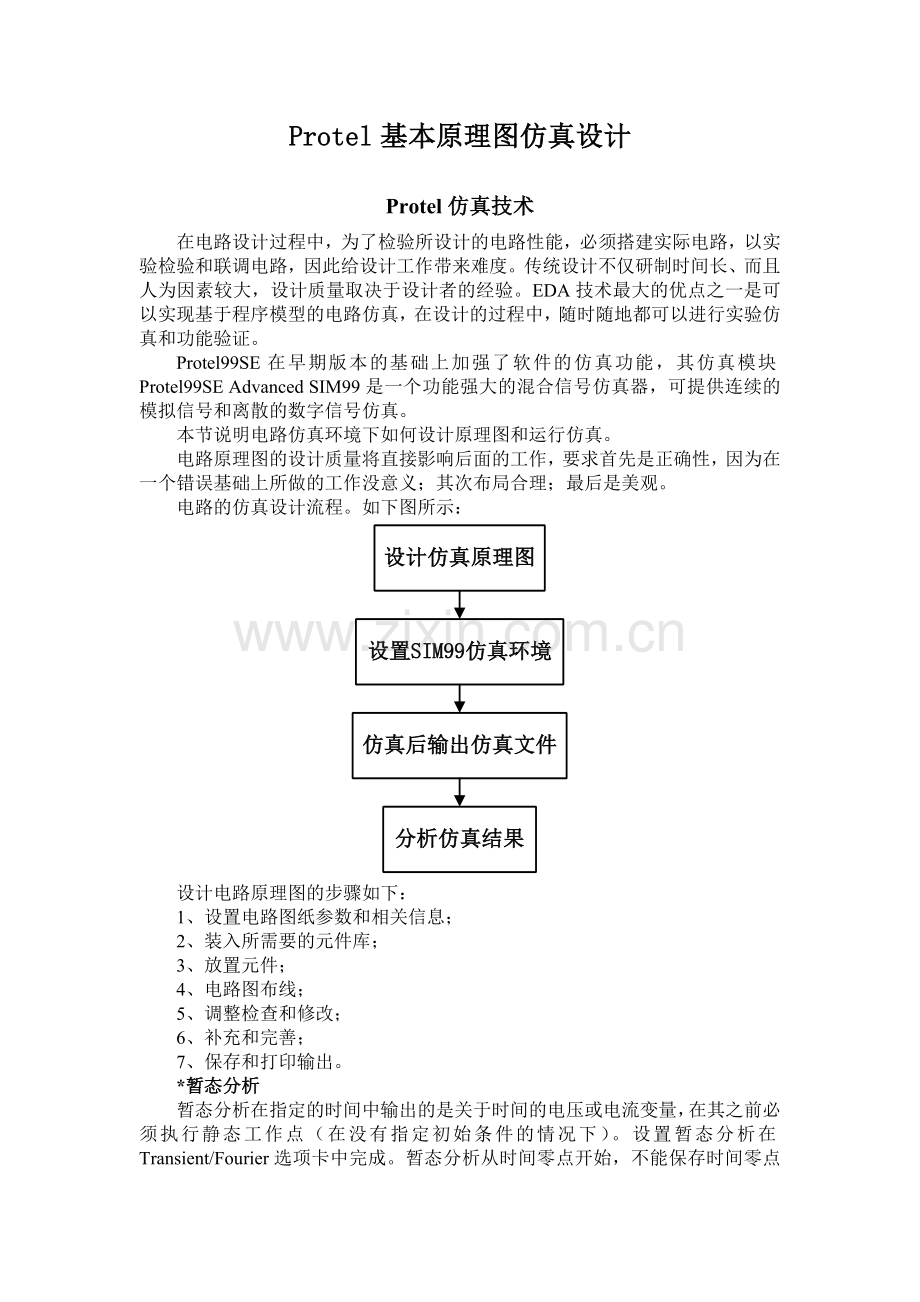

Protel基本原理图仿真设计
Protel仿真技术
在电路设计过程中，为了检验所设计的电路性能，必须搭建实际电路，以实验检验和联调电路，因此给设计工作带来难度。传统设计不仅研制时间长、而且人为因素较大，设计质量取决于设计者的经验。EDA技术最大的优点之一是可以实现基于程序模型的电路仿真，在设计的过程中，随时随地都可以进行实验仿真和功能验证。
Protel99SE在早期版本的基础上加强了软件的仿真功能，其仿真模块Protel99SE Advanced SIM99是一个功能强大的混合信号仿真器，可提供连续的模拟信号和离散的数字信号仿真。
本节说明电路仿真环境下如何设计原理图和运行仿真。
电路原理图的设计质量将直接影响后面的工作，要求首先是正确性，因为在一个错误基础上所做的工作没意义；其次布局合理；最后是美观。
电路的仿真设计流程。如下图所示：

设计电路原理图的步骤如下：
1、设置电路图纸参数和相关信息；
2、装入所需要的元件库；
3、放置元件；
4、电路图布线；
5、调整检查和修改；
6、补充和完善；
7、保存和打印输出。
*暂态分析
暂态分析在指定的时间中输出的是关于时间的电压或电流变量，在其之前必须执行静态工作点（在没有指定初始条件的情况下）。设置暂态分析在Transient/Fourier选项卡中完成。暂态分析从时间零点开始，不能保存时间零点与起始时间（Start Time）之间的分析数据，保存并显示的是从起始时间到停止时间（Stop Time）之间的数据。步长（Step Time）是在分析中使用的时间增量，实际步长值自动变化并收敛。
最大步长通常取步长值或等于：（Stop Time－Start Time）/50。
一般情况下，典型步长值与最大步长值相同。
最小步长值不得小于：（Stop Time－Start Time）/1000。
可单击Set Defaults按钮采用默认值，即起始时间为0。停止时间、步长和最大步长按照要显示的周期显示的点数以及电路中信号的最低频率执行设定。如果选择了Always set Defaults for Transient analysis，则在每次仿真时，均采用默认值。如果选择了Use Initial Condition，则暂态分析从设计图中定义的初始条件开始并静态工作点分析。

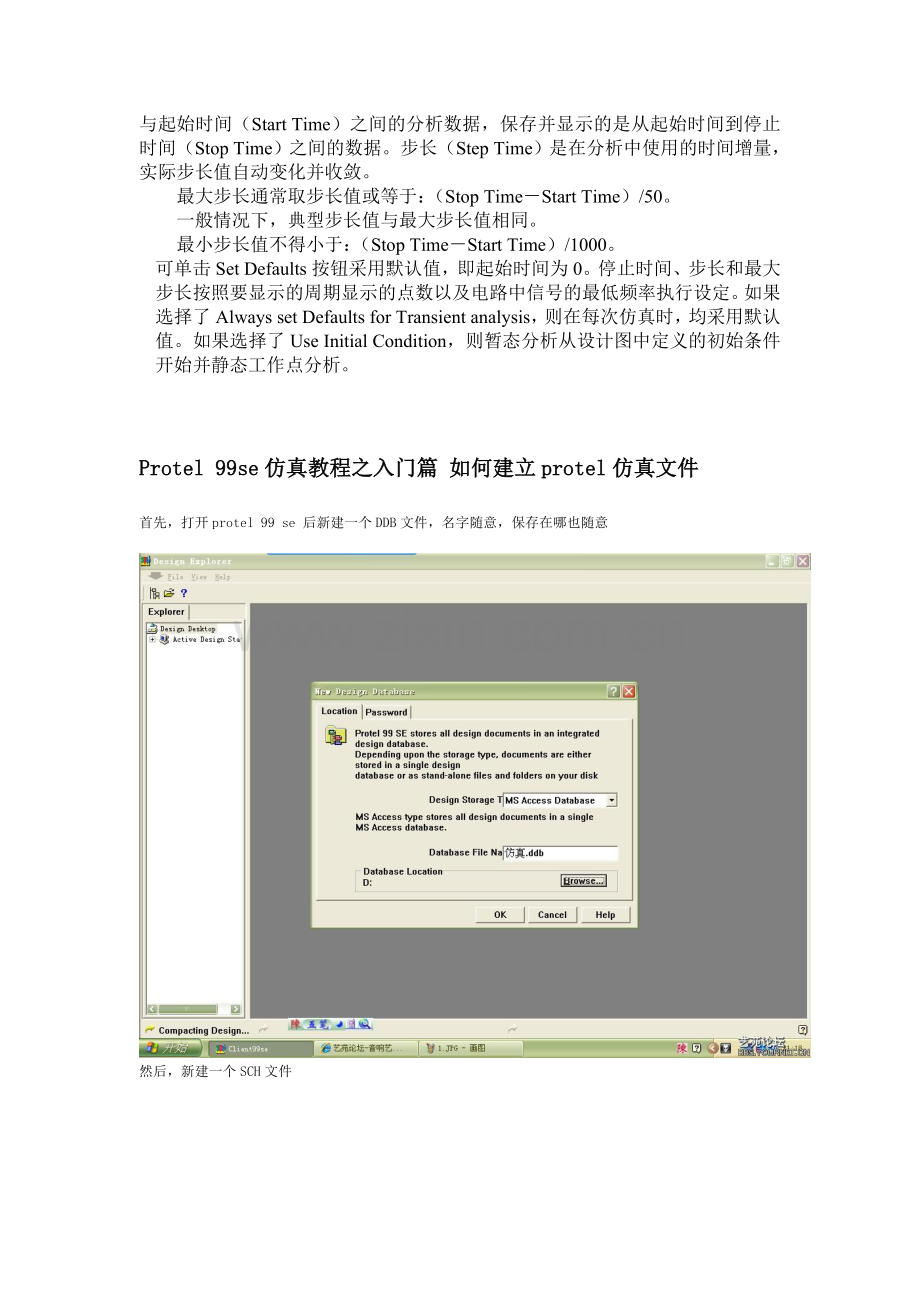

Protel 99se仿真教程之入门篇 如何建立protel仿真文件
首先，打开protel 99 se 后新建一个DDB文件，名字随意，保存在哪也随意
然后，新建一个SCH文件

打开之后，按ADD/REMOVE添加仿真库文件 ，在你的protel安装目录之下

选择SIM.DDB，再按ADD

OK，仿真库已经全部加载到程序之中

下边以一个最简单的例子，直流12V 电源与一个10欧的电阻的放电回路的
仿真为例。
找到 simulation symbols.lib文件下的res，这个就是表示电阻，按PLACE
在元件放置区随便放下去之后双击它，修改它的名字与阻值，例子为R1和10欧

接着，放置12V的电源，点菜单栏的simulate，下的sources，点+12Volts DC

放下后，修改V？为V1，接着连线与放置地网络
按键盘 V 然后 B 然后W 调出画图工具栏
按第一个按键为连线工具，把电源和电阻联上

再按地线工具给电路加上地线，没有地的话仿真是无法正常仿真的

接下来，教你如何仿真及查看仿真波形
按下Simulate 下的Run 好戏开始啰.........

waveforms下为可以查看的波形参数，右边的窗口为某个点的波形
下边把负载的情况波形调出来，按R1(P) 后点show
带*号的则会在右边窗口放大出来。

然后比如想看电阻所消耗的功率是多少，则先按ri(P)
后按view下的single

由波形可得出电阻上的消耗功率为14.4W

OK，第一讲到这里。
继续开讲，下边以一个三极管的共发射极放大电路为例，仿真一下三极管的放大
先调出两个常用工具栏，V -> B -> P 回车，调出电源工具栏
V-> B ->W 调出画线工具栏。
以2N5551三极管为例子，先找到它再按PLACE

放电阻和联线，修改标号和阻值等，用到的工具在图中有用红框框圈出

放置网络标号 IN 和OUT 方便仿真时查看波形，放置1KHZ的正弦波信号发源

之后就可以开始仿真啦....饿了，开饭，饭后继续。
继续先添加电源，连好线
然后按simulate下的run仿真开始。
可以看出IN的波形为正弦波，幅度为2V P-P

调出OUT，查看OUT的波形

由波形上可直接看出由于电阻的取值及电路结构的不合理，导致三极管无法正常放大
