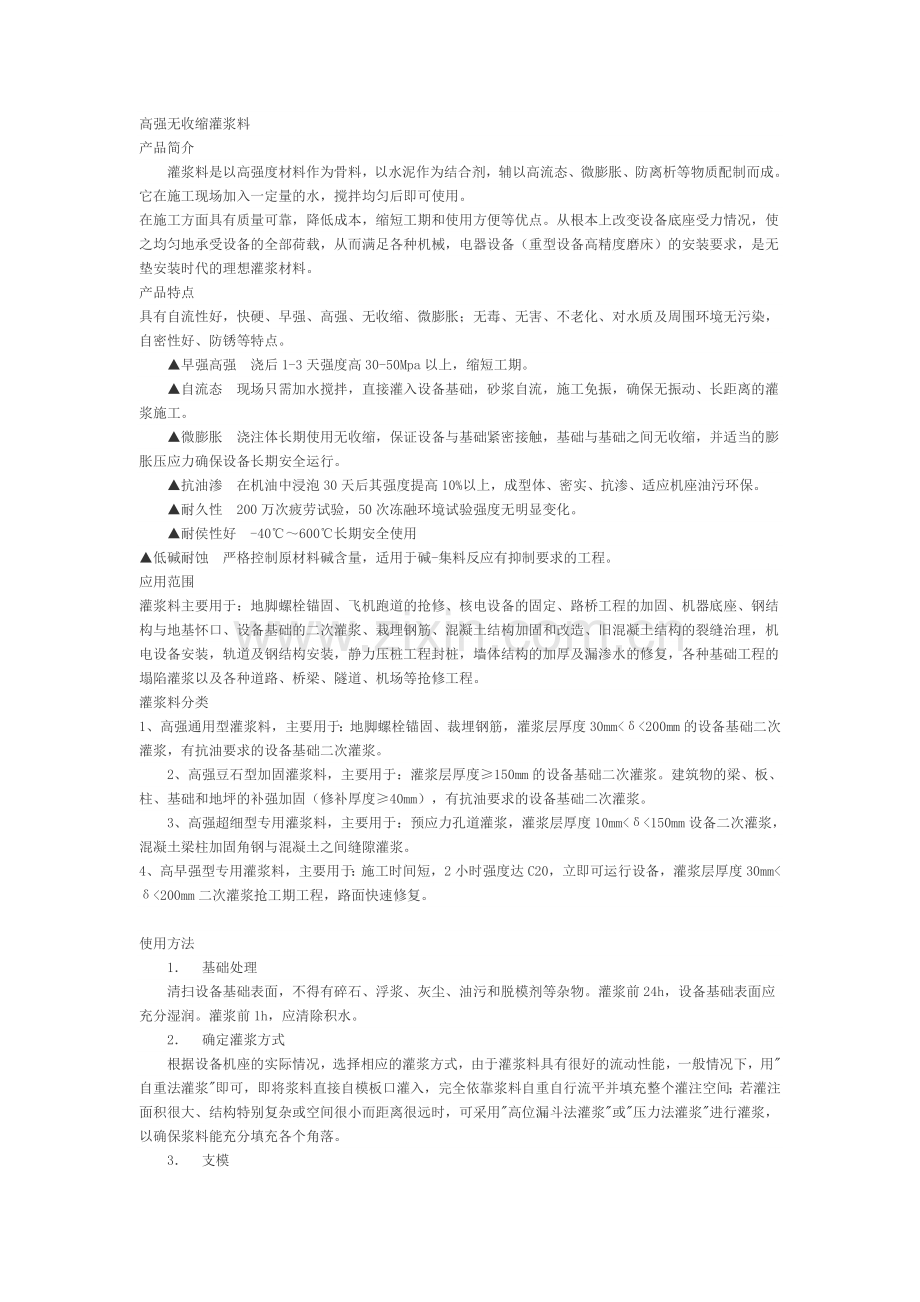

高强无收缩灌浆料
产品简介
　　灌浆料是以高强度材料作为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成。它在施工现场加入一定量的水，搅拌均匀后即可使用。
在施工方面具有质量可靠，降低成本，缩短工期和使用方便等优点。从根本上改变设备底座受力情况，使之均匀地承受设备的全部荷载，从而满足各种机械，电器设备（重型设备高精度磨床）的安装要求，是无垫安装时代的理想灌浆材料。
产品特点
具有自流性好，快硬、早强、高强、无收缩、微膨胀；无毒、无害、不老化、对水质及周围环境无污染，自密性好、防锈等特点。
　　▲早强高强 浇后1-3天强度高30-50Mpa以上，缩短工期。
　　▲自流态 现场只需加水搅拌，直接灌入设备基础，砂浆自流，施工免振，确保无振动、长距离的灌浆施工。
　　▲微膨胀 浇注体长期使用无收缩，保证设备与基础紧密接触，基础与基础之间无收缩，并适当的膨胀压应力确保设备长期安全运行。
　　▲抗油渗 在机油中浸泡30天后其强度提高10%以上，成型体、密实、抗渗、适应机座油污环保。
　　▲耐久性 200万次疲劳试验，50次冻融环境试验强度无明显变化。
　　▲耐侯性好 -40℃～600℃长期安全使用
▲低碱耐蚀 严格控制原材料碱含量，适用于碱-集料反应有抑制要求的工程。
应用范围
灌浆料主要用于：地脚螺栓锚固、飞机跑道的抢修、核电设备的固定、路桥工程的加固、机器底座、钢结构与地基怀口、设备基础的二次灌浆、栽埋钢筋、混凝土结构加固和改造、旧混凝土结构的裂缝治理，机电设备安装，轨道及钢结构安装，静力压桩工程封桩，墙体结构的加厚及漏渗水的修复，各种基础工程的塌陷灌浆以及各种道路、桥梁、隧道、机场等抢修工程。
灌浆料分类
1、高强通用型灌浆料，主要用于：地脚螺栓锚固、裁埋钢筋，灌浆层厚度30mm<δ<200mm的设备基础二次灌浆，有抗油要求的设备基础二次灌浆。
　　2、高强豆石型加固灌浆料，主要用于：灌浆层厚度≥150mm的设备基础二次灌浆。建筑物的梁、板、柱、基础和地坪的补强加固（修补厚度≥40mm），有抗油要求的设备基础二次灌浆。
　　3、高强超细型专用灌浆料，主要用于：预应力孔道灌浆，灌浆层厚度10mm<δ<150mm设备二次灌浆，混凝土梁柱加固角钢与混凝土之间缝隙灌浆。
4、高早强型专用灌浆料，主要用于：施工时间短，2小时强度达C20，立即可运行设备，灌浆层厚度30mm<δ<200mm二次灌浆抢工期工程，路面快速修复。

使用方法
　　1． 基础处理
　　清扫设备基础表面，不得有碎石、浮浆、灰尘、油污和脱模剂等杂物。灌浆前24h，设备基础表面应充分湿润。灌浆前1h，应清除积水。
　　2． 确定灌浆方式
　　根据设备机座的实际情况，选择相应的灌浆方式，由于灌浆料具有很好的流动性能，一般情况下，用"自重法灌浆"即可，即将浆料直接自模板口灌入，完全依靠浆料自重自行流平并填充整个灌注空间；若灌注面积很大、结构特别复杂或空间很小而距离很远时，可采用"高位漏斗法灌浆"或"压力法灌浆"进行灌浆，以确保浆料能充分填充各个角落。
　　3． 支模
　　根据确定的灌浆方式和灌浆施工图支设模板，模板定位标高应高出设备底座上表面至少50mm，模板必须支设严密、稳固，以防松动、漏浆。
　　4． 灌浆料的搅拌
　　按产品合格证上推荐的水料比确定加水量，拌和用水应采用饮用水，水温以5～40℃为宜，可采用机械或人工搅拌。采用机械搅拌时，搅拌时间一般为1～2分钟。采用人工搅拌时，宜先加入2/3的用水量搅拌2分钟，其后加入剩余用水量继续搅拌至均匀。
　　5． 灌浆
　　灌浆施工时应符合下列要求：
　　1）浆料应从一侧灌入，直至另一侧溢出为止，以利于排出设备机座与混凝土基础之间的空气，使灌浆充实，不得从四侧同时进行灌浆。
　　2）灌浆开始后，必须连续进行，不能间断，并应尽可能缩短灌浆时间。
　　3）在灌浆过程中不宜振捣，必要时可用竹板条等进行拉动导流。
　　4）每次灌浆层厚度不宜超过100mm。
　　5）较长设备或轨道基础的灌浆，应采用分段施工。每段长度以7m为宜。
　　6）灌浆过程中如发现表面有泌水现象，可布撒少量CGM干料，吸干水份。
　　7）设备基础灌浆完毕后，要剔除的部分应在灌浆层终凝前进行处理。
　　8）在灌浆施工过程中直至脱模前，应避免灌浆层受到振动和碰撞，以免损坏未结硬的灌浆层。
　　9）模板与设备底座的水平距离应控制在100mm左右，以利于灌浆施工。
　　10）灌浆中如出现跑浆现象，应及时处理。
　　11）当设备基础灌浆量较大时，应采用机械搅拌方式，以保证灌浆施工。
　　6、养护
　　1）灌浆时日平均匀温度不应低于5℃，灌浆完毕后30分钟内，应立即喷洒养护剂或覆盖塑料薄膜并加盖岩棉被、湿草袋等进行养护，或在灌浆层终凝后立即洒水保湿养护。养护时间不得少于7d。
　　2）冬季施工时，养护措施还应符合现行《钢筋混凝土工程施工验收规范》(GB50204)的有关规定。
3）在不同温度条件下的养护时间和拆模时间表
日最低气温(℃) 拆模时间(h) 养护时间(d)
-10～0 96 24
0～5 72 10
5～15 48 7
≥15 24 7
4）拆模后水泥基灌浆材料表面温度与环境温度之差大于20℃时，应采用保温材料覆盖养护。
5）如环境温度低于水泥基灌浆材料要求的最低施工温度或需要加快强度增长时，可采用人工加热养护方式；养护措施应符合国家现行标准《建筑工程冬期施工规程》JGJ104的有关规定。
参考用量

参考用量计算以2.28~2.4吨/立方米的依据，计算实际使用量。
包装贮运
1、包装规格：50kg/袋，存放在通风干燥处并防止阳光直射。
2、保质期为3个月，超出保质期应复检合格后方可使用 。
3、不含有苯系物、卤代烃、甲醛、重金属等成分，无毒、无味、无污染、不燃不爆，可按一般货物运输。

二次灌浆料主要成分，性能指标，使用方法
二次灌浆料用途以及注意事项
　　用途：　△ 设备基础二次灌浆 △ 地脚螺栓锚固及钢筋栽埋 △ 混凝土结构加固和修补
　　产品特点:
　　1. 早强、高强：1-3天抗压强度30-50Mpa以上。
　　2. 抗离析性能：高强无收缩灌浆料克服了现场使用中因加水量偏多所导致的离析现象。
　　3. 绿色环保：不含有苯系物、卤代烃、甲醛、重金属等成分，无毒、无味、无污染、不燃不爆，可按一般货物运输。
　　4. 微膨胀性：保证设备与基础之间紧密接触， 二次灌浆后无收缩。
　　5. 自流性高：可填充全部空隙，满足设备二次灌浆的要求
　　6.可冬季施工：允许在-10℃气温下进行室外施工。
　　7. 耐久性强：经上百万次疲劳试验50次冻融循环实验强度无明显变化。在机油中浸泡30天后强度明显提高。
　　8. 抗开裂能力：现场使用中因加水量不确定、环境温度不确定以及养护条件限制等因素裂纹
　　现象。
　　施工前的准备
　　1、机器搅拌:混凝土搅抖机或砂浆搅抖机;
　　2、人工搅拌:搅拌槽及铁铲若干;
　　3、水桶若干; 4、台秤若干; 5、流槽;
　　6、高位漏斗、灌浆管及管接头;
　　7、灌浆助推器;
　　8、模板(钢模、木模);
　　9、草袋、岩棉被等;
　　10、棉纱、胶带;
　　施工方法及示意图：
　　第一步：基础处理
　　基础表面应进行凿毛处理。清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。灌浆前24小时，基础表面应充分湿润，灌浆前1小时，清除积水。
　　第二步：支摸
　　1、按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整体模板不漏水的程度。
　　2、模板与设备底座四周的水平距离应控制在100mm左右，以利于灌浆施工。
　　3、模板顶部标高应高出设备底座上表面50mm。
　　4、灌浆中如出现跑浆现象，应及时处理。
　　第三步：灌浆料配制
　　1、一般地，按通用加固型按12-14%的标准加水搅拌,豆石加固型按9-10%的标准加水搅拌。
　　2、推荐采用机械搅拌方式，搅拌时间一般为1-2分钟（严禁用手电钻式搅拌器）。采用人工搅拌时，应先加入2/3的用水量拌和2分钟，其后加入剩余水量搅拌至均匀。
　　3、每次搅拌量应视使用量多少而定，以保证40分钟以内将料用完。
　　4、现场使用时，严禁在HGM灌浆料中掺入任何外加剂、外掺料。
　　第四步：灌浆施工方法
　　1、较长设备或轨道基础，应采用分段施工。
　　2、二次灌浆时，应符合下列要求。 ①、二次灌浆时，应从一侧或相邻的两侧多点进行灌浆，直 至从另一侧溢出为止，以利于灌浆过程中的排气。不得从四侧同时进行灌浆。 ②、灌浆开始后，必须连续进行，不能间断。并尽可能缩短灌浆时间。 ③、在灌浆过程中严禁振捣。必要时可用灌浆助推器沿灌浆层底部推动HGM灌浆料，严禁从灌浆层中、上部推动，以确保灌浆层的匀质性。 ④、设备基础灌浆完毕后，应在灌浆后3-6小时沿设备边缘向外切45度斜角（见下图）以防止自由端 产生裂缝 ， 如无法进行切边处理，应在灌浆后3-6小时后用抹刀将灌浆层表面压光。 ⑤、当灌浆层厚度超过150mm时，应采用豆石加固型高强无收缩灌浆料。 ⑥、当设备基础灌浆量较大时，豆石加固型灌浆料的搅拌应采用机械搅拌方式，以保证灌浆施工。
　　第五步：养护 1、灌浆完毕后30分钟内应立即加盖湿草盖或岩棉被,并保持湿润。 2、冬季施工时,养护措施还应符合现行<<钢筋混凝土工程施工及验收规范>>(GB50204)的有关规定。 3、灌浆料达到拆膜时间后，可进行设备安装,具体时间参见“拆膜和养护时间及环境温度的关系表”。 4、在设备基础灌浆完毕后，如有要剔除部分,可在灌浆完毕后3-6小时后,即灌浆层硬化前用抹刀或铁锨工具轻轻铲除。 5、不得将正在运转的机器的震动传给设备基础，在二次灌浆后应停机24-36小时,以免损坏未结硬 的灌浆层。
设备安装过程中的二次灌浆
每台设备安装完毕，通过严格检查符合安装技术标准，并经有关单位审查合格后，即可进行二次灌浆。
所谓二次灌浆，就是将设备底座与基础表面的空隙及地脚螺栓孔用混凝土或砂浆灌满。其作用之一是固定垫铁（可调垫铁的活动部分不能浇固），另一作用是可以承受设备的负荷。
（一）二次灌浆的操作要点
（1）灌浆前，要把灌浆处用水冲洗干净，以保证新浇混凝土（或砂浆）与原混凝土结合牢固
（2）灌浆一般采用细石混凝土（或水泥砂浆），其标号至少应比原混凝土标号高一级。碎石的粒度约为5~15mm，水泥用400号或500号。"
（3）灌浆时，应放一圈外模板，其边缘距设备底座边缘一般不小于60mm；如果设备底座下的整个面积不必全部灌浆，而且灌浆层需承受设备负荷时，还要放内模板，以保证灌浆层的质量。内模板到设备底座外缘的距离应大于100mm，同时也不能小于底座面边宽。灌浆层的高度，在底座外面应高于底座的底面。灌浆层的上表面应略有坡度（坡度向外），以防油、水流入设备底座。
（4）灌浆工作要连续进行，不能中断，要一次灌完。混凝土或砂浆要分层捣实。捣实时，不能集中在一处捣，要保持地脚螺栓和安装平面垂直。
（5）灌浆后，要洒水养护，养护日期不少于一周。待混凝土养护达到其强度的70%以上时，才允许拧紧地脚螺栓。

（二）压浆法
为了使垫铁和设备底座底面、灌浆层接触更好，可采用压浆法。其操作方法如下：
（1）先在地脚螺栓上点焊一根小圆钢，作为支承垫铁的托架,点焊的强度以保证压浆时能被胀脱为度。
（2）将焊有小圆钢的地脚螺栓串入设备底座的螺栓孔。
（3）设备用临时垫铁组初步找正。
（4）将调整垫铁的升降块调至最低位置，并将垫铁放到小圆钢上，将地脚螺栓的螺母稍稍拧紧，使垫铁与设备底座紧密接触，暂时固定在正确位置上。
（5）灌浆时，一般应先灌满地脚螺栓孔，待混凝土达到规定强度的75%后，再灌垫铁下面的压浆层，压浆层的厚度一般为30~50mm。
（6）压浆层达到初凝后期（手指揿压，还能略有凹印）时，调整升降块，胀脱小圆钢，将压浆层压紧
（7）压浆层达到规定强度的75%后，拆除临时垫铁组，进行设备最后的找正。
（8）当不能利用地脚螺栓支承调整垫铁时，可采用螺钉调整垫铁或斜垫支承调整垫铁。待压浆层达到初凝后期时，松开调整螺钉或拆除斜垫铁，调整升降块，将压浆层压紧。
    以上是查相关资料所知。
