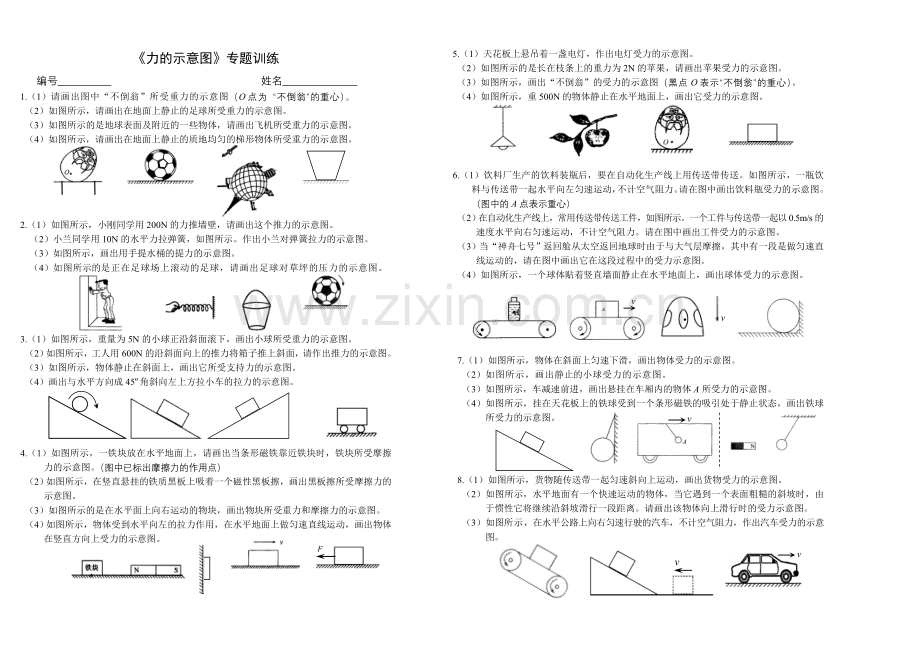

《力的示意图》专题训练
编号 姓名
1.（1）请画出图中“不倒翁”所受重力的示意图（O点为 “不倒翁”的重心）。
（2）如图所示，请画出在地面上静止的足球所受重力的示意图。
（3）如图所示的是地球表面及附近的一些物体，请画出飞机所受重力的示意图。
（4）如图所示，请画出在地面上静止的质地均匀的梯形物体所受重力的示意图。

2.（1）如图所示，小刚同学用200N的力推墙壁，请画出这个推力的示意图。
（2）小兰同学用10N的水平力拉弹簧，如图所示。作出小兰对弹簧拉力的示意图。
（3）如图所示，画出用手提水桶的提力的示意图。
（4）如图所示的是正在足球场上滚动的足球，请画出足球对草坪的压力的示意图。

3.（1）如图所示，重量为5N的小球正沿斜面滚下，画出小球所受重力的示意图。
（2）如图所示，工人用600N的沿斜面向上的推力将箱子推上斜面，请作出推力的示意图。
（3）如图所示，物体静止在斜面上，画出它所受支持力的示意图。
（4）画出与水平方向成45º角斜向左上方拉小车的拉力的示意图。

4.（1）如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦力的示意图。（图中已标出摩擦力的作用点）
（2）如图所示，在竖直悬挂的铁质黑板上吸着一个磁性黑板擦，画出黑板擦所受摩擦力的
示意图。
（3）如图所示的是在水平面上向右运动的物块，画出物块所受重力和摩擦力的示意图。
F
（4）如图所示，物体受到水平向左的拉力作用，在水平地面上做匀速直线运动，画出物体在竖直方向上受力的示意图。

5.（1）天花板上悬吊着一盏电灯，作出电灯受力的示意图。
（2）如图所示的是长在枝条上的重力为2N的苹果，请画出苹果受力的示意图。
（3）如图所示，画出“不倒翁”的受力的示意图（黑点O表示“不倒翁”的重心）。
（4）如图所示，重500N的物体静止在水平地面上，画出它受力的示意图。

6.（1）饮料厂生产的饮料装瓶后，要在自动化生产线上用传送带传送。如图所示，一瓶饮料与传送带一起水平向左匀速运动，不计空气阻力。请在图中画出饮料瓶受力的示意图。（图中的A点表示重心）
（2）在自动化生产线上，常用传送带传送工件，如图所示。一个工件与传送带一起以0.5m/s的速度水平向右匀速运动，不计空气阻力。请在图中画出工件受力的示意图。
（3）当“神舟七号”返回舱从太空返回地球时由于与大气层摩擦，其中有一段是做匀速直线运动的，请在图中画出它在这段过程中的受力示意图。
（4）如图所示，一个球体贴着竖直墙面静止在水平地面上，画出球体受力的示意图。
v

v

7.（1）如图所示，物体在斜面上匀速下滑，画出物体受力的示意图。
（2）如图所示，画出静止的小球受力的示意图。
（3）如图所示，车减速前进，画出悬挂在车厢内的物体A所受力的示意图。
v
（4）如图所示，挂在天花板上的铁球受到一个条形磁铁的吸引处于静止状态，画出铁球所受力的示意图。

8.（1）如图所示，货物随传送带一起匀速斜向上运动，画出货物受力的示意图。
（2）如图所示，水平地面有一个快速运动的物体，当它遇到一个表面粗糙的斜坡时，由于惯性它将继续沿斜坡滑行一段距离。请画出该物体向上滑行时的受力示意图。
（3）如图所示，在水平公路上向右匀速行驶的汽车，不计空气阻力，作出汽车受力的示意图。
v
v
