双绞线的制作与网络连接
1、直通双绞线的制作
2、交叉双绞线的制作
双绞线的接法按照10/100 BASE T的规定应该是有两种固定的标准，这就是T568A和T568B。实际运用当中，大家只要把这两种标准记清楚了就可以和几乎任何人合作组建网络——因为大家都使用这个标准，所以不存在兼容和错误的接法——除非他不遵守规则。两种接法如下：
T568B：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
T568A：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
直通双绞线的制作：实际上就是线的两头采用同样的做法——要么两头都用T568A来做，要么两头都用T568B来做。
交叉双绞线的制作：一头T568A而另外一头就用T568B——也就是两头不一样的做法——但是有一点，请遵循连线的规范。
通常情况下：
计算机——计算机 交叉线
计算机——交换机 平行线
交换机——交换机 交叉线或者平行线
交换机用RJ45线连接到交换机把两个交换机串起来就称做级连。级连的作用就是当一台交换机的接口数太少了的时候，将两个交换机“堆叠”起来，通过RJ45线来达到组成一个更多口的“大”交换机。而交换机到交换机的级连一共有三种不同的方式。
1、 交换机的UPLINK口连接到交换机的普通口；
2、 交换机的UPLINK口连接到交换机的UPLINK口；
3、 交换机的普通口连接到交换机的普通口；
这三种级连的接线也是不同的：第一种情况用平行线；第二种情况用交叉线；第三种情况也用交叉线。给大家一个方便记忆的方法，那就是交换机级连中，如果你要进行级连的两口口的属性相同（要么都是UPLINK口，要么都是普通口），那么就一定用交叉线了！其他情况就用平行线了。
1000BASET的 双较做法不同  因为是8根线起作用  所以 8根线必须都按照标准的方法进行严格的568A 或者 568B
步骤 1：
　　利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。 然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。 有一些双绞线电缆上含有一条柔软的尼龙绳， 如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮， 再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。（如图）

 步骤2：剥线完成后的双绞线电缆如右所示。

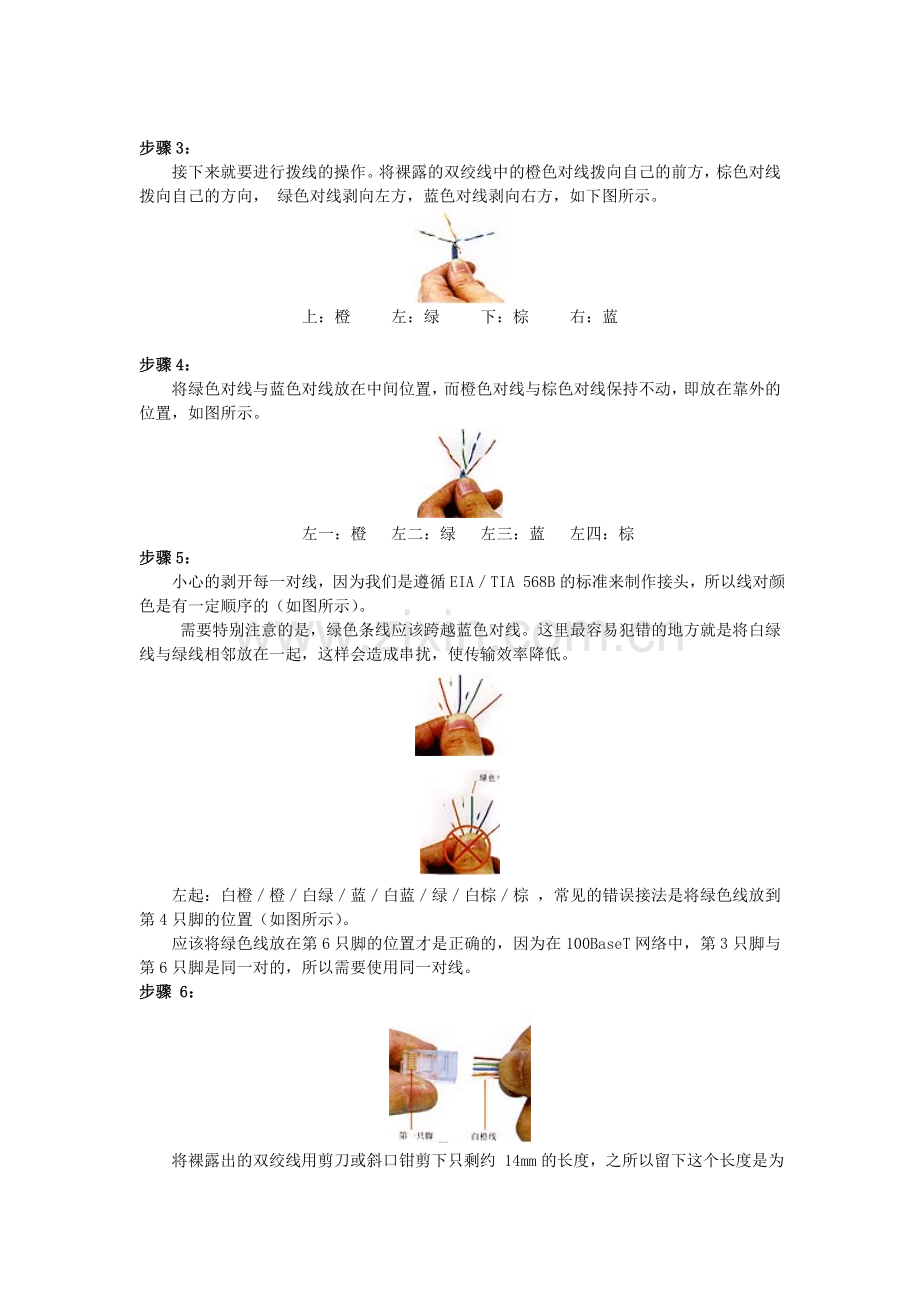

步骤3：
　　接下来就要进行拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向， 绿色对线剥向左方，蓝色对线剥向右方，如下图所示。

上：橙 　　左：绿 　　下：棕 　　右：蓝

步骤4：
　　将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置，如图所示。

　左一：橙 　左二：绿 　左三：蓝　 左四：棕
步骤5：
　　小心的剥开每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。
　　 需要特别注意的是，绿色条线应该跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

　　左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 ，常见的错误接法是将绿色线放到第4只脚的位置（如图所示）。
　　应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对线。
步骤 6：

　　将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准， 您可以参考有关用RJ-45接头和双绞线制作标准的介绍。最后再将双绞线的每一根线依序放入RJ－45接头的引脚内， 第一只引脚内应该放白橙色的线，其余类推(如图)
步骤7：
　　确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头，如右图市面上还有一种RJ－45接头的保护套， 可以防止接头在拉扯时造成接触不良。使用这种保护套时，需要在压接RJ－45接头之前就将这种胶套插在双绞线电缆上

步骤8：
　　制作另一端的RJ－45接头。
步骤9：
交叉线的制作：另一端RJ－45接头接线顺序需要变化，也就是将原来的第1只脚的线和现在的第3只脚的线对调，将原来第2只脚和第6只脚的线对调。 具体的顺序是：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕，按照这个顺序再用RJ－45压线钳压好RJ－45接头， 完成后的连接线两端的RJ－45接头颜色顺序并不一样。以下列出两个颜色顺序的对比：
一端： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
　　另一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕
步骤10：
用网络测试仪测试网线的连通性能。
步骤11：
将制作好的双绞线进行双机互联、计算机与交换机的连接。并测试网络。
