AOI外观测试检验规范.doc

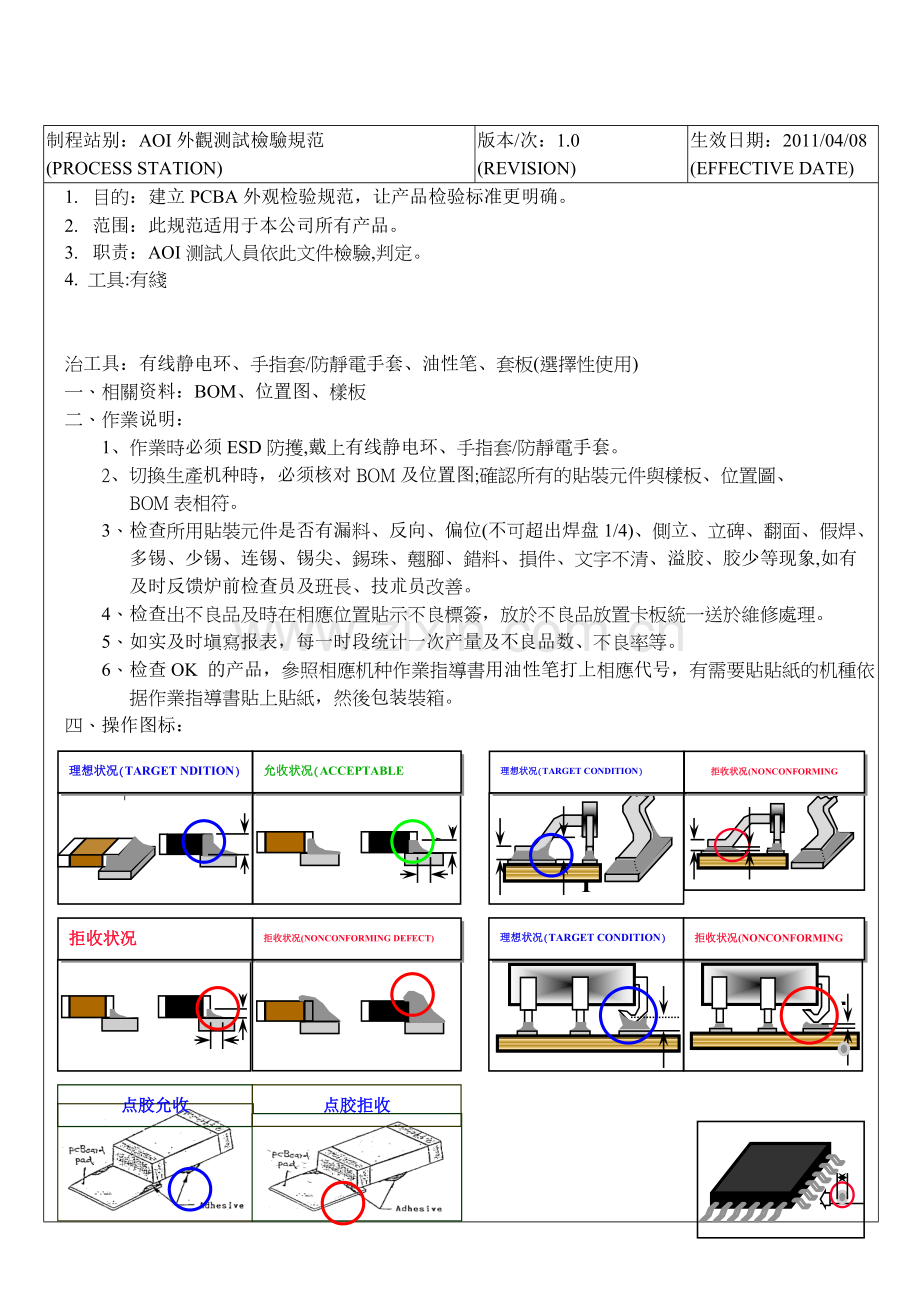

制程站别：AOI外觀测試檢驗規范
(PROCESS STATION)

版本/次：1.0
(REVISION)
生效日期：2011/04/08
(EFFECTIVE DATE)

1. 目的：建立PCBA外观检验规范，让产品检验标准更明确。
2. 范围：此规范适用于本公司所有产品。
3. 职责：AOI测試人員依此文件檢驗,判定。
4. 工具:有綫

治工具：有线静电环、手指套/防靜電手套、油性笔、套板(選擇性使用)
一、 相關资料：BOM、位置图、樣板
二、 作業说明：
1、作業時必须ESD防擭,戴上有线静电环、手指套/防靜電手套。
2、切換生產机种時，必须核对BOM及位置图;確認所有的貼裝元件與樣板、位置圖、
BOM表相符。
3、检查所用貼裝元件是否有漏料、反向、偏位(不可超出焊盘1/4)、側立、立碑、翻面、假焊、多锡、少锡、连锡、锡尖、錫珠、翹腳、錯料、損件、文字不清、溢胶、胶少等现象,如有
及时反馈炉前检查员及班長、技朮员改善。
4、检查出不良品及時在相應位置貼示不良標簽，放於不良品放置卡板統一送於維修處理。
5、如实及时塡寫报表，每一时段统计一次产量及不良品数、不良率等。
6、检查OK 的产品，參照相應机种作業指導書用油性笔打上相應代号，有需要貼貼紙的机種依据作業指導書貼上貼紙，然後包装裝箱。
四、操作图标：
拒收状况(NONCONFORMING DEFECT)
理想状况(TARGET CONDITION)
允收状况(ACCEPTABLE CONDITION)
理想状况(TARGET NDITION)

T

h
T

≧1/2 H

H
╕

拒收状况(NONCONFORMING DEFECT)
理想状况(TARGET CONDITION)
拒收状况(NONCONFORMING DEFECT)
拒收状况(NONCONFORMING DEFECT)

h<1/2T

T
点胶拒收
点胶允收

锡珠D> 5mil

锡珠、锡渣)理想状况(TARGET CONDITION)
拒收状况(NONCONFORMING DEFECT)

编制：吳忠慶
审核：吳忠慶
批准：
PAGE 1OF 1
