课程名称：数字信号处理
实验成绩：
指导教师：
实 验 报 告
院系： 信息工程学院
班级：
学号：
姓名：
日期： 2011. 10.16

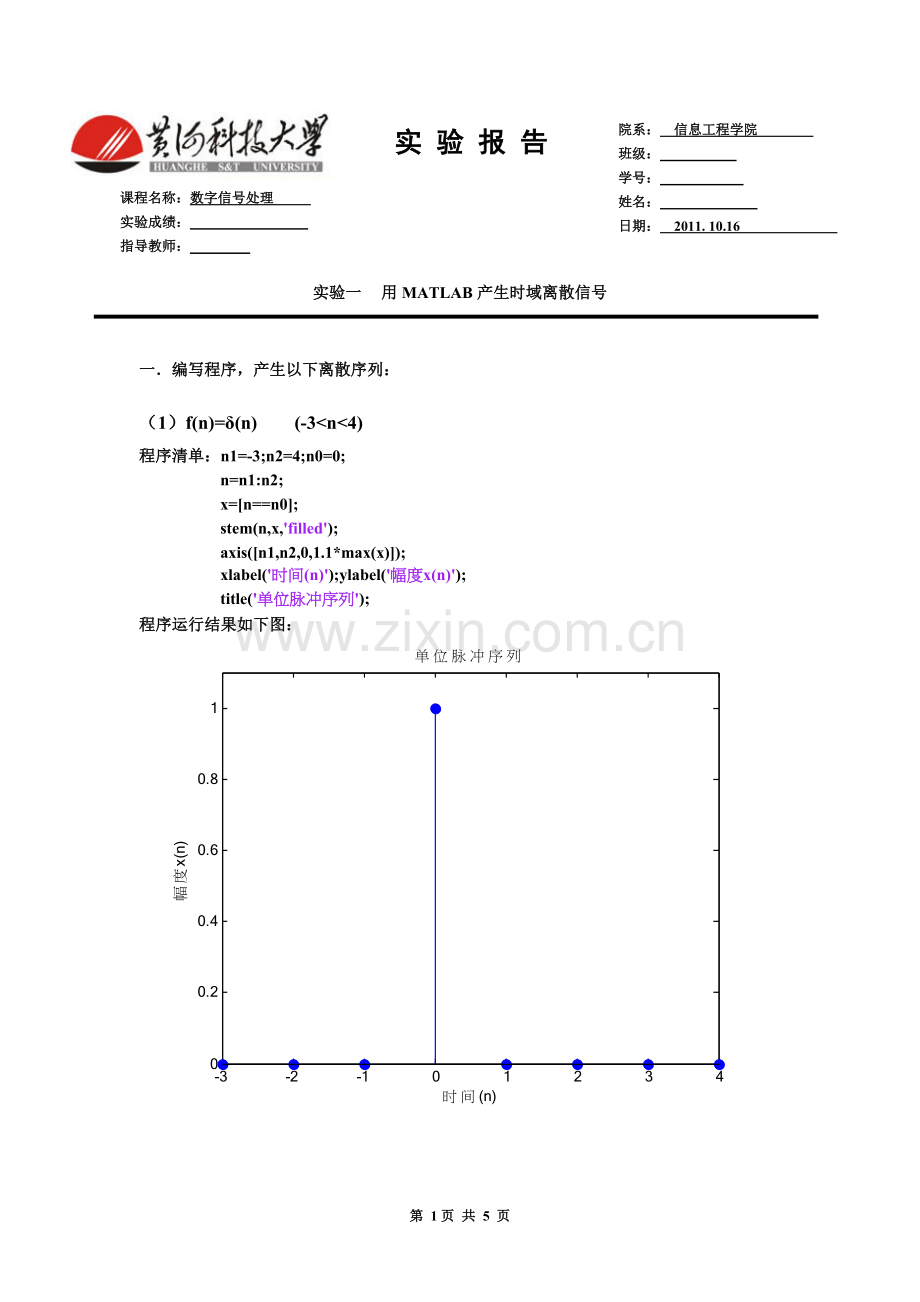

实验一 用MATLAB产生时域离散信号

一．编写程序，产生以下离散序列：
（1）f(n)=δ(n) (-3<n<4)
程序清单：n1=-3;n2=4;n0=0;
n=n1:n2;
x=[n==n0];
stem(n,x,'filled');
axis([n1,n2,0,1.1*max(x)]);
xlabel('时间(n)');ylabel('幅度x(n)');
title('单位脉冲序列');
程序运行结果如下图：

（2）f(n)=u(n) (-5<n<5)
程序清单： n1=-5;n2=5;n0=0;
n=n1:n2;
x=[n>=n0];
stem(n,x,'filled');
axis([n1,n2,0,1.1*max(x)]);
xlabel('时间(n)');ylabel('幅度x(n)');
title('单位阶跃序列');
程序运行结果如下图：

（3）f(n)= e(0.1+j1.6∏)n (0<n<16)

程序清单： n1=16;a=0.1;w=1.6*pi;
n=0:n1;
x=exp((a+j*w)*n);
subplot(2,2,1);plot(n,real(x));
title('复指数信号的实部');
subplot(2,2,3);stem(n,real(x),'filled');
title('复指数序列的实部');
subplot(2,2,2);plot(n,imag(x));
title('复指数信号的虚部');
subplot(2,2,4);stem(n,imag(x),'filled');
title('复指数序列的虚部');

程序运行结果如下图：

（4） f(n)=3sin(nП/4) (0<n<20)
程序清单： f=0.125;Um=3;nt=2;
N=48;T=1/f;
dt=T/N;
n=0:nt*N-1;
tn=n*dt;
x=Um*sin(2*f*pi*tn);
subplot(2,1,1);plot(tn,x);
axis([0,nt*T,1.1*min(x),1.1*max(x)]);
ylabel('x(t)');
subplot(2,1,2);stem(tn,x);
axis([0,nt*T,1.1*min(x),1.1*max(x)]);
ylabel('x(n)');
程序运行结果如下图：

（5)、一个连续的周期性方波信号频率为200Hz，信号幅度在-1～+1V之间，要求在图形窗口上显示其两个周期的波形。以4kHz的频率对连续信号进行采样，编写程序生成连续信号和其采样获得的离散信号波形。

程序清单： f=200;nt=2;
N=20;T=1/f;
dt=T/N;
n=0:nt*N-1;
tn=n*dt;
x=square(2*f*pi*tn,50);
subplot(2,1,1);plot(tn,x);
axis([0,nt*T,1.1*min(x),1.1*max(x)]);
ylabel('x(t)');
subplot(2,1,2);stem(tn,x);
axis([0,nt*T,1.1*min(x),1.1*max(x)]);
ylabel('x(n)');
Box
程序运行结果如下图：

二． 思考题：
通过例题程序，你发现采样频率Fs、采样点数N、采样时间间隔dt在程序编写中有怎样的联系？使用时需注意什么问题？
答：联系：Fs=1/dt，N=T/dt
使用时应注意要使：Fs≥2/T，只有这样才能唯一的恢复原信号，不会产生混叠现象。
三． 实验总结：
通过本次实验，我知道了MATLAB基本使用方法，以及几个常用命令的含义，用ones函数可以产生单位接阶跃序列，单位脉冲序列可由判断条件（x=[n==n0]）真假产生，另外MATLAB中已定义的字符不能用其它的代替，例如pi表示3.1415926.....
