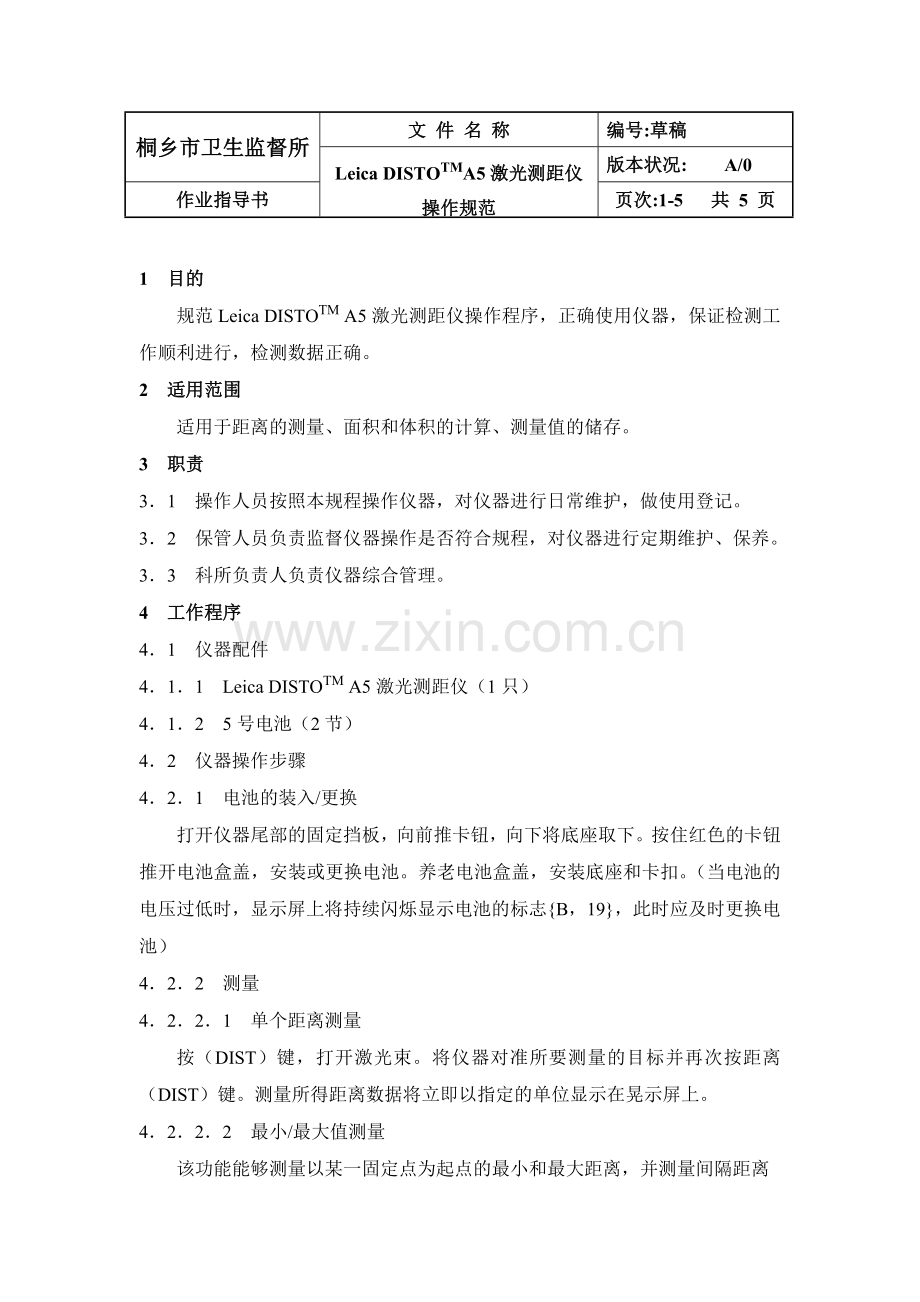

Leica DISTOTM A5激光测距仪操作规范.doc

桐乡市卫生监督所
文 件 名 称
编号:草稿
Leica DISTOTMA5激光测距仪
操作规范
版本状况: A/0
作业指导书
页次:1-5 共 5 页

1 目的
规范Leica DISTOTM A5激光测距仪操作程序，正确使用仪器，保证检测工作顺利进行，检测数据正确。
2 适用范围
适用于距离的测量、面积和体积的计算、测量值的储存。
3 职责
3．1 操作人员按照本规程操作仪器，对仪器进行日常维护，做使用登记。
3．2 保管人员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。
3．3 科所负责人负责仪器综合管理。
4 工作程序
4．1 仪器配件
4．1．1 Leica DISTOTM A5激光测距仪（1只）
4．1．2 5号电池（2节）
4．2 仪器操作步骤
4．2．1 电池的装入/更换
打开仪器尾部的固定挡板，向前推卡钮，向下将底座取下。按住红色的卡钮推开电池盒盖，安装或更换电池。养老电池盒盖，安装底座和卡扣。（当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，19}，此时应及时更换电池）
4．2．2 测量
4．2．2．1 单个距离测量
按（DIST）键，打开激光束。将仪器对准所要测量的目标并再次按距离（DIST）键。测量所得距离数据将立即以指定的单位显示在晃示屏上。
4．2．2．2 最小/最大值测量
该功能能够测量以某一固定点为起点的最小和最大距离，并测量间隔距离

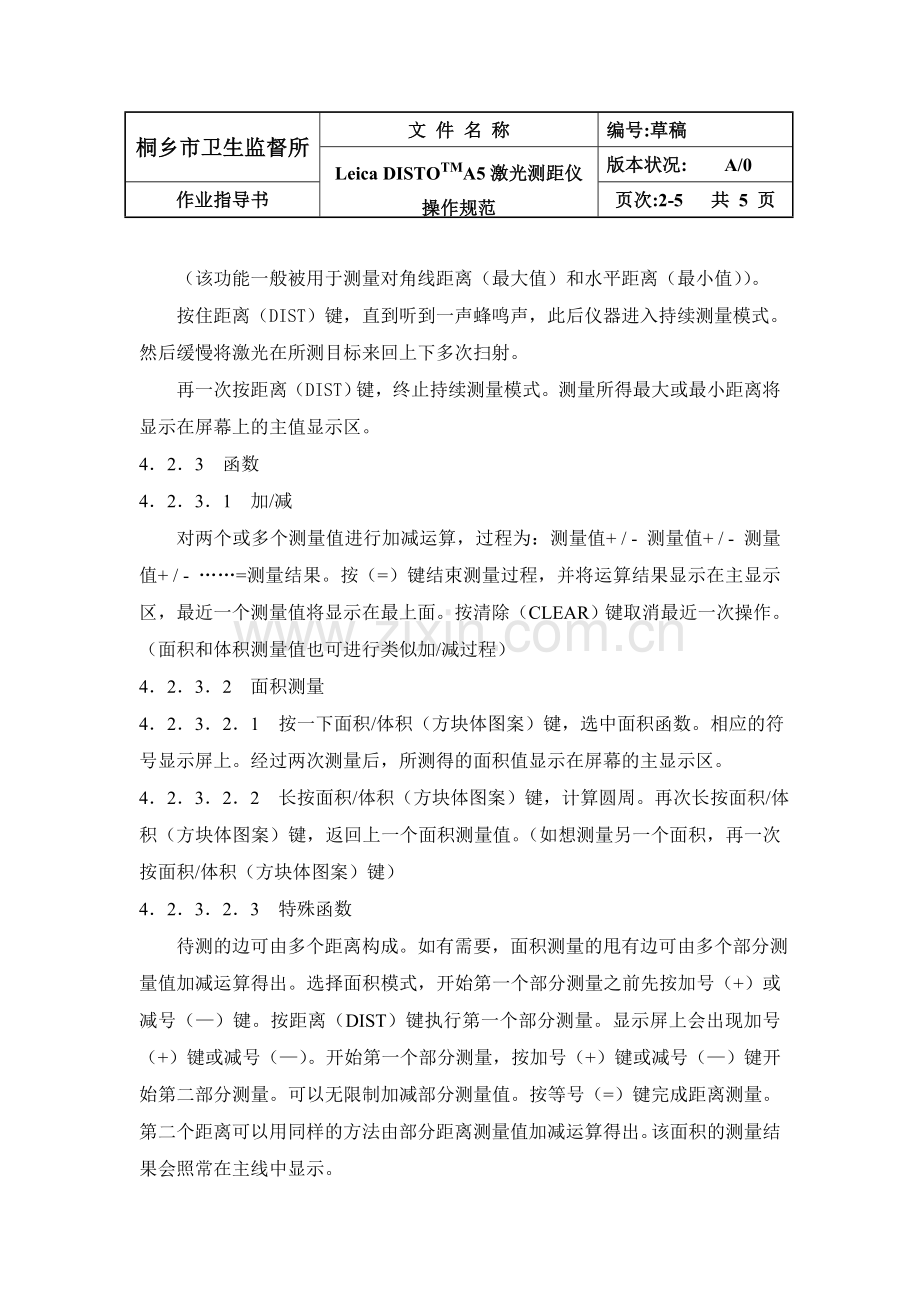

桐乡市卫生监督所
文 件 名 称
编号:草稿
Leica DISTOTMA5激光测距仪
操作规范
版本状况: A/0
作业指导书
页次:2-5 共 5 页

（该功能一般被用于测量对角线距离（最大值）和水平距离（最小值））。
按住距离（DIST）键，直到听到一声蜂鸣声，此后仪器进入持续测量模式。然后缓慢将激光在所测目标来回上下多次扫射。
再一次按距离（DIST）键，终止持续测量模式。测量所得最大或最小距离将显示在屏幕上的主值显示区。
4．2．3 函数
4．2．3．1 加/减
对两个或多个测量值进行加减运算，过程为：测量值+ / - 测量值+ / - 测量值+ / - ……=测量结果。按（=）键结束测量过程，并将运算结果显示在主显示区，最近一个测量值将显示在最上面。按清除（CLEAR）键取消最近一次操作。（面积和体积测量值也可进行类似加/减过程）
4．2．3．2 面积测量
4．2．3．2．1 按一下面积/体积（方块体图案）键，选中面积函数。相应的符号显示屏上。经过两次测量后，所测得的面积值显示在屏幕的主显示区。
4．2．3．2．2 长按面积/体积（方块体图案）键，计算圆周。再次长按面积/体积（方块体图案）键，返回上一个面积测量值。（如想测量另一个面积，再一次按面积/体积（方块体图案）键）
4．2．3．2．3 特殊函数
待测的边可由多个距离构成。如有需要，面积测量的甩有边可由多个部分测量值加减运算得出。选择面积模式，开始第一个部分测量之前先按加号（+）或减号（—）键。按距离（DIST）键执行第一个部分测量。显示屏上会出现加号（+）键或减号（—）。开始第一个部分测量，按加号（+）键或减号（—）键开始第二部分测量。可以无限制加减部分测量值。按等号（=）键完成距离测量。第二个距离可以用同样的方法由部分距离测量值加减运算得出。该面积的测量结果会照常在主线中显示。
桐乡市卫生监督所
文 件 名 称
编号:草稿
Leica DISTOTMA5激光测距仪
操作规范
版本状况: A/0
作业指导书
页次:3-5 共 5 页

4．2．3．3 体积测量
4．2．3．3．1 按两下面积/体积（方块体图案）键，选中体积函数。相应的符号显示在显示屏上。经过长、宽、高三次测量后，所测得的体积值会自动计算并显示在屏幕的主显示区。
4．2．3．3．2 长按面积/体积（方块体图案）键，显示额外的房间信息，例如：天花板/地板面积、墙的表面积、圆周等。再次长按面积/体积（方块体图案）键，返回上一个体积测量值。（如想测量另一个体积，再次按下面积/体积（方块体图案）键）
4．2．3．3．3 特殊函数
待测的边可由多个距离构成。如有需要，体积测量的所有边可由多个部分测量值加减运算得出。选择体积模式。开始第一个部分测量之前先按加号（+）或减号（—）键。按距离（DIST）键执行第一个部分测量。显示屏上会出现加号（+）键或减号（—）。开始第一个部分测量，按加号（+）键或减号（—）键开始第二部分测量。可以无限制加减部分测量值。按等号（=）键完成距离测量。第二个距离和第三个距离可以用同样的方法由部分距离测量值加减运算得出。体积计算结果会照常显示在显示屏的主值显示区。
4．2．3．4 间接测量
该仪器能利用勾股定理计算距离测量数据。该功能在待测物体不易达到或常规测量过程中可能发生危险时非常有用。（该方法用于估计距离，不能代替精确测量。所有的待测目标点必须处在同一垂直或水平平面上）
4．2．3．4．1 间接测量 两点测量决定
按勾股定理（三角形）键，直到相应的图标显示在屏幕上。要测量的距离在显示屏上闪烁。按指定的顺序测量各个测量值。测量结果和单个测量值将分别显示在屏幕上。（请保持第二个测量和所测得的距离成一直角。可长按距离（DIST）键激活垂直（最小）测量功能）
桐乡市卫生监督所
文 件 名 称
编号:草稿
Leica DISTOTMA5激光测距仪
操作规范
版本状况: A/0
作业指导书
页次:4-5 共 5 页

4．2．3．4．2 间接测量 三点测量决定
按勾股定理（三角形）键，直到相应的图标显示在屏幕上。要测量的边在显示屏上闪烁。按指定的顺序测量各个测量值。测量结果和单个测量值将分别显示在屏幕上。（请保持第二个测量和所测得的距离成一直角。可长按距离（DIST）键激活垂直（最小）测量功能）
4．2．3．4．3 间接测量 三点测量决定局部高度
按勾股定理（三角形）键，直到相应的图标显示在屏幕上。要测量的边在显示屏上闪烁。按指定的顺序测量各个测量值。测量结果和单个测量值将分别显示在屏幕上。（请保持第三个测量和所测得的距离成一直角。可长按距离（DIST）键激活垂直（最小）测量功能）
4．2．3．5 常数/数据堆栈存储
4．2．3．5．1 常数的存储
测量过程中常用的常数（例如：房间高度）可被存储并随时调用。测量所需要的常用值，长按存储（ | ↑↓ | ）键，直到仪器发出蜂鸣声确认该值被存储。
4．2．3．5．2 调用常数
按存储（ | ↑↓ | ）键，调用常数并按等号（=）键，以用于之后的计算。
4．2．3．5．3 特殊功能（调整常数）
测量值可以被调整。当按符号（=）键时，测量值会开始闪烁，则可通过加号（+）键或减号（—）键，调整测量值。再次按下等号（=）键确定调整的测量值。该测量值现在可以照常存储为常数。
4．2．3．6 存储记录
快按两下存储（ | ↑↓ | ）键，？？20个测量结果（测量值或计算结果）将按倒序显示在屏幕上。按加呈（+）键和减号（—）键浏览存储记录。按等号（=）键从存储记录选择测量结果用于之后的计算。
4．2．3．7 计时器（TIMER）
桐乡市卫生监督所
文 件 名 称
编号:草稿
Leica DISTOTMA5激光测距仪
操作规范
版本状况: A/0
作业指导书
页次:5-5 共 5 页

4．2．3．7．1 长按计时器（TIMER）键直到达到所需要的延时（5~60秒）长度。按距离（DIST）键。释放按键后开始为测量倒计时 ，屏幕上显示剩余秒数。最后的5秒将伴随蜂鸣声。在最后一声蜂鸣声后进行测量。
4．2．3．7．2 特殊功能（关闭蜂鸣声）
同时按菜单（MENU）键和减号（—）键4秒钟，关闭或打开蜂鸣声。
4．2．4 关闭仪器
按住关闭（OFF）键。为了尽可能的延长电池使用时间，激光束在仪器三分钟内无操作后将自动关闭；仪器在6分钟内无操作后将自动关闭。
4．3 注意事项
4．3．1 测量范围
夜晚、黄昏或当目标物被阴影遮盖时，测量范围（不需使用觇板）将增大。在白天或目标物反射度低时，用觇板将增大测量范围。
4．3．2 测量目标物表面
当目标物是无色流体（例如：水）、干净玻璃、聚苯乙烯泡沫或类似的半渗透表面时，测量过程可能会出现错误。高光泽度表面将折射光束，使测量出现错误。目标物是低反射度或暗色表面时，测量时间可能会延长。
4．4 《信息代码》见说明书附录。
4．5 使用完毕后，可用湿的软布擦拭表面，按照擦拭眼镜和相机镜头类似方法擦拭光学部件（即激光头）表面（禁止将仪器浸入水中！不要使用侵蚀性洗液！）。将仪器各物品按规定摆放位置放入包装盒。
5 相关文件
《Leica DISTOTM A5激光测距仪使用说明书》
6 记录表式
《现场检查笔录》
