ARM 接口试题
一、选择题（每题2分，共50分，包括单选和多选，多选、少选均不得分）
1. ARM 属于（ A ）
[A] RISC 架构　　[B] CISC架构
2. ARM 指令集是（ C　）位宽，Thumb 指令集是（ B　）位宽的。
[A] 8位　　[B] 16 位 [C] 32位 [D] 64位
3. ARM 指令集是（ D ）字节对齐，Thumb 指令集是（ B）对齐的
[A] 1　　 [B] 2 [C] 3 [D] 4
4. 复位后，ARM处理器处于（ C ）模式，（ B ） 状态
[A] User　　[B] SVC [C] System [D] ARM [E] Thumb
5. ARM处理器总共（ E ）个寄存器，System模式下使用（ A ）个寄存器，SVC模式下使用（ B ）个寄存器。
[A] 17个　　[B] 18个 [C] 32个 [D] 36个 [E] 37个
6. ARM处理器中优先级别最高的异常为（ E ），（ C ）异常属于硬件产生的中断
[A] FIQ　　[B] SWI [C] IRQ [D] SVC [E] RESET
7. ARM数据处理指令中有效的立即数是（ A,C,E ）
[A] 0X00AB0000　　[B] 0X0000FFFF [C ] 0XF000000F [D ] 0X08000012
[E] 0X00001F80 [F] 0XFFFFFFFF [G] 0 [H] 0XFF000000
8. ATPCS规定中，推荐子函数参数最大为（ D ） 个
[A] 1　　[B] 2 [C ] 3 [D ] 4
9. 哪个是程序状态寄存器（ D ）
[A]R13　　[B]SP [C]SPSR [D]CPSR
10. 在用ARM汇编编程是，其寄存器有多个别名，通常PC是指（ D ），LR 是指（ C ），SP是指（ B ）
[A] R12　　[B] R13 [C ] R14 [D ] R15
11. CPSR寄存器中反映处理器状态的位是（ D ）
[A] J位　　[B] I位 [C ] F位 [D ] T位
12. 下面属于ARM 子程序调用指令的是（ D ）
[A] B　　[B] BX [C ] BL [D ] MOV
13. ARM7属于（ A ）结构，ARM9属于（ B ）结构。
[A] 冯.诺依曼 [B] 哈佛
14. ARM7是（ B ）级流水线，ARM9是（ C ）级流水线。
[A] 1　[B] 3 [C ] 5 [D ] 7
15. ARM中可以访问状态寄存器的指令是（ D ），能够访问内存的指令是（ B ）
[A] MOV　[B] LDR [C ] MCR [D ] MRS
16. 异步串口中数据位最常用的是（ D ）
[A] 5　[B] 6 [C ] 7 [D ] 8

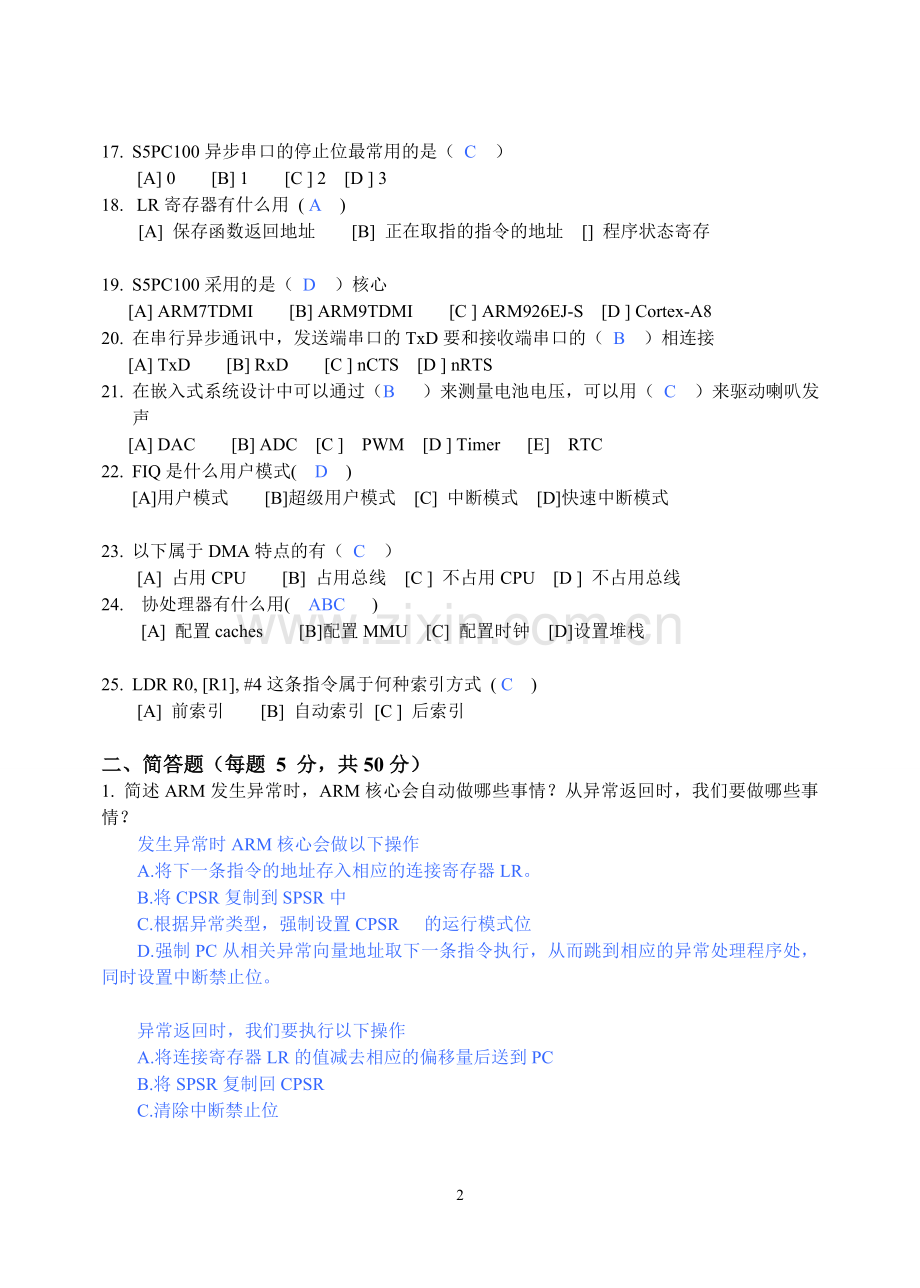

17. S5PC100异步串口的停止位最常用的是（ C ）
[A] 0　　[B] 1 [C ] 2 [D ] 3
18. LR寄存器有什么用 ( A )
[A] 保存函数返回地址　　[B] 正在取指的指令的地址 [] 程序状态寄存

19. S5PC100采用的是（ D ）核心
[A] ARM7TDMI　　[B] ARM9TDMI [C ] ARM926EJ-S [D ] Cortex-A8
20. 在串行异步通讯中，发送端串口的TxD要和接收端串口的（ B ）相连接
[A] TxD　　[B] RxD [C ] nCTS [D ] nRTS
21. 在嵌入式系统设计中可以通过（B ）来测量电池电压，可以用（ C ）来驱动喇叭发声
[A] DAC　　[B] ADC [C ] PWM [D ] Timer [E] RTC
22. FIQ是什么用户模式( D )
[A]用户模式　　[B]超级用户模式 [C] 中断模式 [D]快速中断模式

23. 以下属于DMA特点的有（ C ）
[A] 占用CPU　　[B] 占用总线 [C ] 不占用CPU [D ] 不占用总线
24. 协处理器有什么用( ABC )
[A] 配置caches　　[B]配置MMU [C] 配置时钟 [D]设置堆栈

25. LDR R0, [R1], #4这条指令属于何种索引方式 ( C )
[A] 前索引　　[B] 自动索引 [C ] 后索引

二、简答题（每题 5 分，共50分）
1. 简述ARM发生异常时，ARM核心会自动做哪些事情？从异常返回时，我们要做哪些事情？
发生异常时ARM核心会做以下操作
A.将下一条指令的地址存入相应的连接寄存器LR。
B.将CPSR复制到SPSR中
C.根据异常类型，强制设置CPSR 的运行模式位
D.强制PC从相关异常向量地址取下一条指令执行，从而跳到相应的异常处理程序处，同时设置中断禁止位。

异常返回时，我们要执行以下操作
A. 将连接寄存器LR的值减去相应的偏移量后送到PC
B. 将SPSR复制回CPSR
C. 清除中断禁止位

2. 简述一下MOV 指令操作常量，立即数为何要合法？
因为MOV指令中仅低12位存数（4位移位，8位存数），需满足 8位的常数循环右移偶数位而得到），否则用LDR伪指令

3. 请列举ARM处理器的模式和异常，并说明各个发生异常时ARM处理器所处的模式
异常
模式
复位
管理模式
未定义指令
未定义模式
软件中断
管理模式
终止（预取指令）
终止模式
终止（数据）
终止模式
保留
保留
IRQ（外部中断）
IRQ
FIQ（快速中断）
FIQ

4. FIQ的什么特点使得它处理的速度比IRQ快？

FIQ异常优先级比IRQ高
FIQ向量位于异常向量表的最末，故异常处理程序可以从异常量处连续执行。
FIQ模式有5个额外的私有寄存器（R8-R12）
中断处理必须保护其使用的非私有寄存器。

5. 什么指令可以放在中断向量表？

MOV,LDR,BL

6. ARM处理器 中断向量表位于存储器的什么位置？

从0x00000000开始到0x00000001C

7. 下列 ARM 指令将做什么?
a) LDRH r0,[r1,#6]
b) LDR r0, =0x999

a:将存储器地址为r1+6的半字数据读入寄存器r0，并将r0的高16位清零
b:从存储器地址为0x999的32位的字数据传送到r0中。

8. MOV r0,r1,LSR#2 是实现什么功能?

先将r1逻辑左移2位再传送给r0
9. 分析下面程序各语句的功能
SWI_Handler:
STMFD sp!, {r0-r3,r12,lr} 把R0-R3,R12，LR的值进栈
MOV r1, sp 把SP的值传给R1
MRS r0, spsr 把SPSR的值传给R0
STMFD sp!, {r0} R0进栈

TST r0, #T_bit 测试R0的T_bit位是否为0
LDRNEH r0, [lr,#-2] 不相等就把LR偏移-2位传送给R0再把R0的高16位清零
BICNE r0, r0, #0xff00 不相等就清除R0中的第8-15位
LDREQ r0, [lr,#-4] 相等就把LR偏移4位传入R0
BICEQ r0, r0, #0xff000000 相等就把清除R0中的高8位

BL C_SWI_Handler 跳转到标号C_SWI_Handler处执行
LDMFD sp!, {r1} 将R1出栈
MSR spsr_csxf, r1 将
LDMFD sp!, {r0-r3,r12,pc}^ 将R0-R3,LR，PC中的值逐个出栈

10. 要完成一个裸机驱动的步骤是什么？

1）看电路图
A.找到要控制的设备
B.找到设备在CPU上的控制引脚
2） 看芯片手册
A.搜索电路图里对应的引脚名称
B.找到目录对应的控制模块
C.看该模块的overview了解其大概功能
D.看控制寄存器（REGISTER DESCRIPTION）
如果寄存器较多，就看技术支持提供的例子程序，找到需要修改的寄存器
部分厂商会提供配置软件，通过界面去配置
3） 编程
A. 定义需要控制的寄存器的宏
B. 设备初始化
C. 把功能分成最基本的小块，逐个实现
