暮光之城科技KB560,KB580 蓝牙镭射激光投影键盘使用说明书.doc

KB560

镭射投影键盘

使用说明

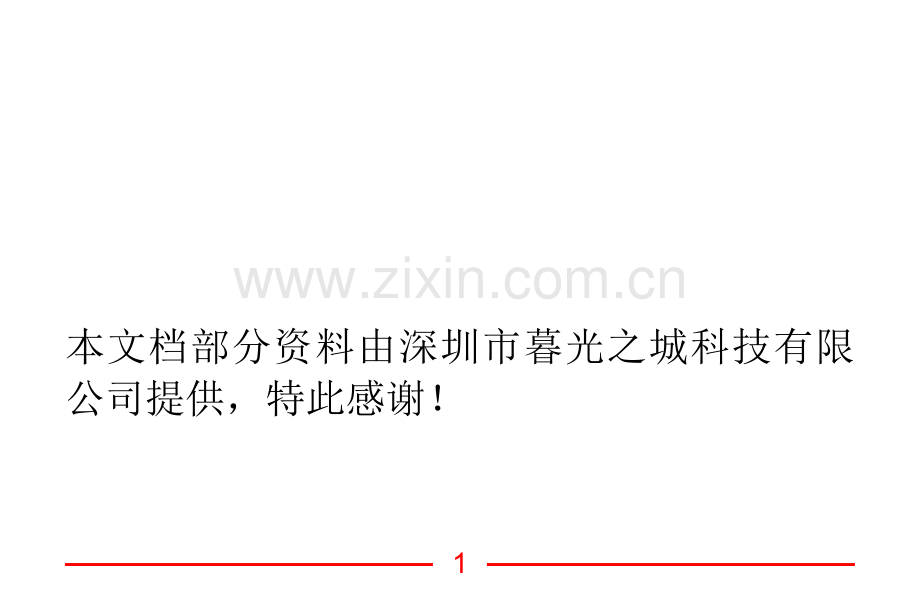

本文档部分资料由深圳市暮光之城科技有限公司提供，特此感谢！

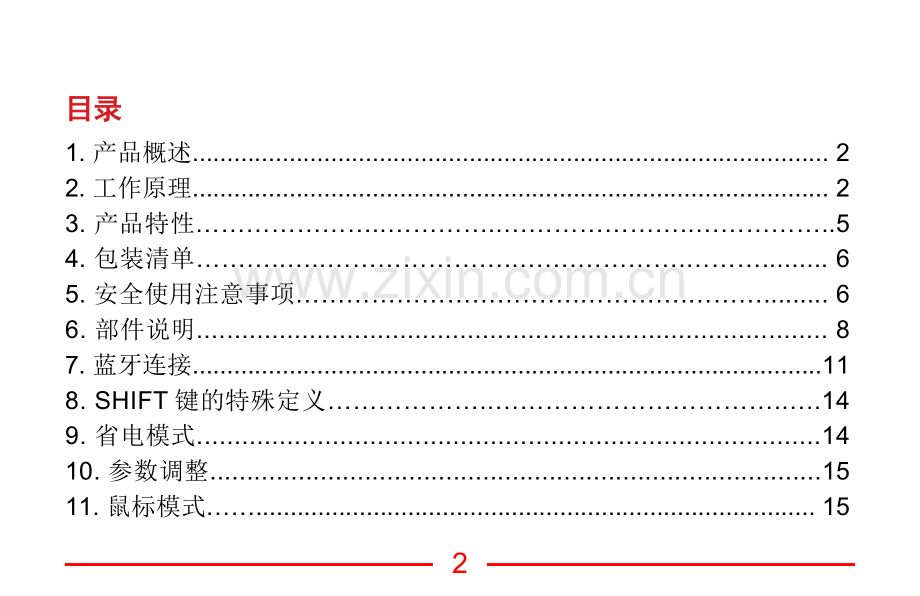

目录
1. 产品概述............................................................................................ 2
2. 工作原理............................................................................................ 2
3. 产品特性…………………..…………..…………………..……………..5
4. 包装清单………..…..…………………..…….………….………......... 6
5. 安全使用注意事项…………………………….………….………......... 6
6. 部件说明.................................................................................... 8
7. 蓝牙连接...........................................................................................11
8. SHIFT键的特殊定义………………..……………………………..….14
9. 省电模式...................................................................................14
10. 参数调整...................................................................................15
11. 鼠标模式……................................................................................. 15
12. 产品规格...................................................................................18
1.产品概述
镭射投影键盘是一个通过蓝牙HID与主设备连接的键盘，适用台式电脑、平板电脑、智能手机、游戏机等设备。投影键盘作为一种新的输入设备，它用内置的红外激光发射器在工作平面投射出标准键盘轮廓，手指点击图案，通过光学识别方式确定点击位置，完成信息输入。镭射投影键盘没有实体按键，通过蓝牙与主设备连接，体积小巧，携带方便，能适应绝大部分工作环境。

2.工作原理
镭射投影键盘的键盘投射器会在工作平面投射出键盘轮廓。它的底端会发射出红外光来探测手指等物体。当物体经过红外光照射区时，感应器会探测到物体反射的红外光。通过分析物体的位置和移动来执行键盘操作

下列情形需要避免：

1.避免阳光直射
2.避免低色温光源，如钨，卤素，或白炽灯
3. 避免不平或不规则表面，请将产品放置于平坦表面
4. 避免像玻璃或镜子一样的透明或反射的桌面或表面
5.避免在主机和投射键盘之间放置任何东西

注意
因为该产品使用红外线，外界较强的红外线容易导致误操作，所以要避免阳光直射或反射的地方，避免低色温光源，如钨，卤素，或白炽灯。

.

警告

本产品为2类激光类产品.为了避免受伤害，眼睛不要直视键盘投射光源和红外灯。

3. 产品特性，
• 英式 QWERTY 键盘布局
• 便携式设计
• 标准键盘按键大小和间距，方便操作
• 无活动部件，耐久使用
• 内置可充电锂电池，方便携带
• 兼容最新的操作系统: Windows XP及以上版本, Windows Phone7及以上版本, iOS4及以上版本, Android 2. 0及以上版本, Mac OS X及以上版本.
4. 包装清单
• 镭射投影键盘 1个
• USB 充电电缆 1根
• 使用说明书 1份

5.安全使用注意事项
1. 避免太阳直晒和长时间置于高温环境
2. 在温度变化剧烈或者恶劣温度条件下工作有可能会出现功能失常
3. 过大压力或撞击导致的产品损坏，不在保修范围内
4. 为了确保安全，防止损坏，建议使用随机配送的micro-USB电缆充电.
5. 不要试图自己拆解维修，否则导致的电气损坏不在保修范围内
6. 本产品为二类激光产品，为了安全考虑，不要直视激光光源，否则会损伤眼睛
7. 不要在主机和投射键盘之间放置任何其他物品
8. 不要在不平和不规则的表面使用本产品，请放置在平面上使用，但是不能是透明或者反射面上，比如玻璃和镜面
环保使用提示：
此设备不含有任何对人体健康有害的物质。为保护环境，在该产品寿终正寝时，请把该产品跟家庭废物分开处理，或送到最近的电子产品回收服务站。

关于内置电池：
可重复使用的锂离子聚合物电池 :
电池使用时间：可持续使用约120分钟
容量：600mAh (Max) @ 3.7V
充电：请用标配的USB充电线给电池充电
充电时间：约120分钟
注：充电时如仍在使用设备，则充电时间会延长。当电量将耗尽时，请至少充电5分钟以上再继续使用
警示：
1.安全起见，请确保使用指定的USB充电线
2.第一次使用前，请务必100%充足电
3.根据周围环境温度的不同，充电时间会有略微变化
4.即便充电指示灯熄灭，电池也不一定100%的充足电
5.在高温、潮湿和压力环境下使用或保存电池有可能会引起爆炸
6.电池是易耗品，储电量会随着使用时间而逐渐减少
6. 部件说明
1.键盘投射器：用红色激光投射键盘图像在使用者前面的平面上
2. 传感器：收集使用者手指的反射红外光来定位应键入的键
3. 红外灯： 使用红外激光管投射一个不可见的红外线平面在离操作平面几个毫米高度,以便传感器接收手指对红外线的反射光.

LED灯指示说明：

左边 LED

右边 LED
蓝牙连接过程
蓝灯闪

“SHIFT” 功能
蓝灯亮

“SHIFT” 取消
蓝灯灭
成功连接
蓝灯灭

检测到有输入时
蓝灯闪
电池电压低
红灯闪

充电中
红灯亮
充电完成
红灯灭

10
正视图 侧视图

7.蓝牙连接（深圳市暮光之城科技有限公司提供）
-镭射键盘支持蓝牙HID
-只要主设备有HID兼容，蓝牙HID的连接无需安装另外的驱动
-需要蓝牙2.1及以上版本

注意

镭射键盘将自动回连最近连接过的设备，如果这些设备连不上则进入搜索状态等待新设备的连接.

蓝牙HID兼容设备
• iOS4及以上版本
• Android 2.0及以上版本
• Windows XP及以上版本
• Windows Phone 7及以上版本
• Mac OS (仅使用键盘)
• Blackberry 10
• PS3

蓝牙连接说明
1. 开机
2. 左边的蓝色LED 灯闪烁，指示激光键盘正在搜索新的设备或者之前匹配过的设备。激光键盘会自动连接最近连接过的设备。
如果是单一的主设备，此特性很便捷。
如果激光键盘已重新连接最近连接过的设备，如需匹配一个新设备，需先关掉连接设备的蓝牙，激光键盘左边的蓝色LED会再次闪烁
15
3. 在主设备上，进入蓝牙连接设置处，搜索蓝牙设备
4. 当设备发现”Laser projection keyboard”，点击连接。
5. 一旦成功匹配，LED灯停止闪烁并熄灭。

iOS和Android上配对成功界面

iOS界面

Android界面

8.SHIFT键的特殊定义
我们在一般的键盘上通常要一直按住SHIFT键。为了提高激光键盘的键入方便性和精准性，此产品有特殊用法。我们只需按SHIFT键一次则该键的功能即被保留，同时，右边的LED灯变为蓝色，SHIFT键锁住。再次按压SHIFT键SHIFT功能，同时右边的蓝色LED灯熄灭

注意

如果右边的LED灯一直是蓝色，表示SHIFT键被锁住

9.省电模式指南
·如果键盘上30秒钟无操作，则键盘图案亮度变暗，显示屏关闭。
可按任意键恢复标准亮度。通电时，出厂默认亮度为最亮
·如果键盘上5分钟无操作则自动待机 按电源开关重启
10.参数调整
>声音调整
·共5级音量。设备开关时，保持调整后的音量
·提高音量：按住FN键同时点击向右箭头
·降低音量：按住FN键同时点击向左箭头

>键盘亮度调整
·共4级亮度。设备开关时，保持调整后的亮度
·增加亮度：按住FN键同时点击向上箭头。
·降低亮度：按住FN键同时点击向下箭头

11.鼠标模式
从键盘模式切换到鼠标模式，在键盘上点击 按键，键盘图案的亮度会变暗，同时点击其他按键无声音，这表示已经进入鼠标模式。
从鼠标模式切换到键盘模式，在键盘上点击 按键，键盘图案的亮度会变亮，同时点击其他按键有正常输入，这表示已经进入键盘模式。
+只有支持鼠标/光标功能的设备才能使用鼠标（大部分Windows,Android 和 Mac OS设备都支持此功能).

注: iOS 设备不支持鼠标功能。

注意

如果键盘图案的亮度变暗，点击按键没有任何反应，请确认是否进入到鼠标模式。点击 可以切换到键盘模式。

鼠标模式

只有支持鼠标/光标功能的设备才能使用鼠标

投影键盘每次开机默认进入键盘模式

12. 特性参数
键盘投射
项目
规格
光源
红色激光灯
键盘布局
键距约 19mm, QWERT Y布局
键盘尺寸
约 宽: 240mm, 高: 100mm
键盘位置
距离设备约 80mm
投射面
无多余物，不透明，无反射平面

传感器
项目
规格
设别率
每分钟350字以上
操作面
任何固体平面

电气特性

项目
规格
充电电源
USB电源/ 小于 5V 500mA
电池容量
锂离子聚合物电池,
600mAh(MA X) @ 3.7V
电池使用时间
约120分钟
电池充电时间
约120分钟
蓝牙
V3.0, HID Profile Ver 1.0
频率范围
2402-2480MHz
通道
79
调制制式
GFSK

环境条件

项目
规格
使用温度湿度
0 ~ 35°C / 90%RH
存储温度湿度
-5 ~ 35°C / ~90%RH

外观和重量

项目
规格
尺寸 (mm)
78mm x 40mm x 20mm
重量 (g)
约60 g

感谢深圳市暮光之城科技有限公司提供相关数据！
