武威市盛达城市花园4号5号楼工程悬挑式脚手架搭设方案及计算
第一 编制依据及工程概况
一、编制依据
1．甘肃省设计研究院设计的武威市盛达城市花园4#、5#楼施工图纸。
2．建筑施工手册（第四版）。
4．《钢结构设计规范》。
5．建筑施工安全检查标准（JGJ-59-99）。
6．建筑施工扣件式钢管脚手架安全技术规程。ｊｇｊ130－2011
7．建筑施工工具式脚手架安全技术规范ｊｇｊ202－2011。
8．国家相应的安全方面的标准、规范、文件等。
9．本工程现场条件及周围环境。
二、工程概况
1；工程名称；兰州华夏房地产开发公司“武威盛达城市花园4号，5号高层住宅”。
2；建设地点；武威市公园路，＜武威市体育场旧址＞
3；建筑层数；地下一层。地上二十八层。
4；建筑总面积；27418平方。＜4号楼13709平米。5号楼13709平方米＞
5；建筑高度；78.7米。
6；建筑结构；框架剪力墙。
总建筑面积：17143.6m2。

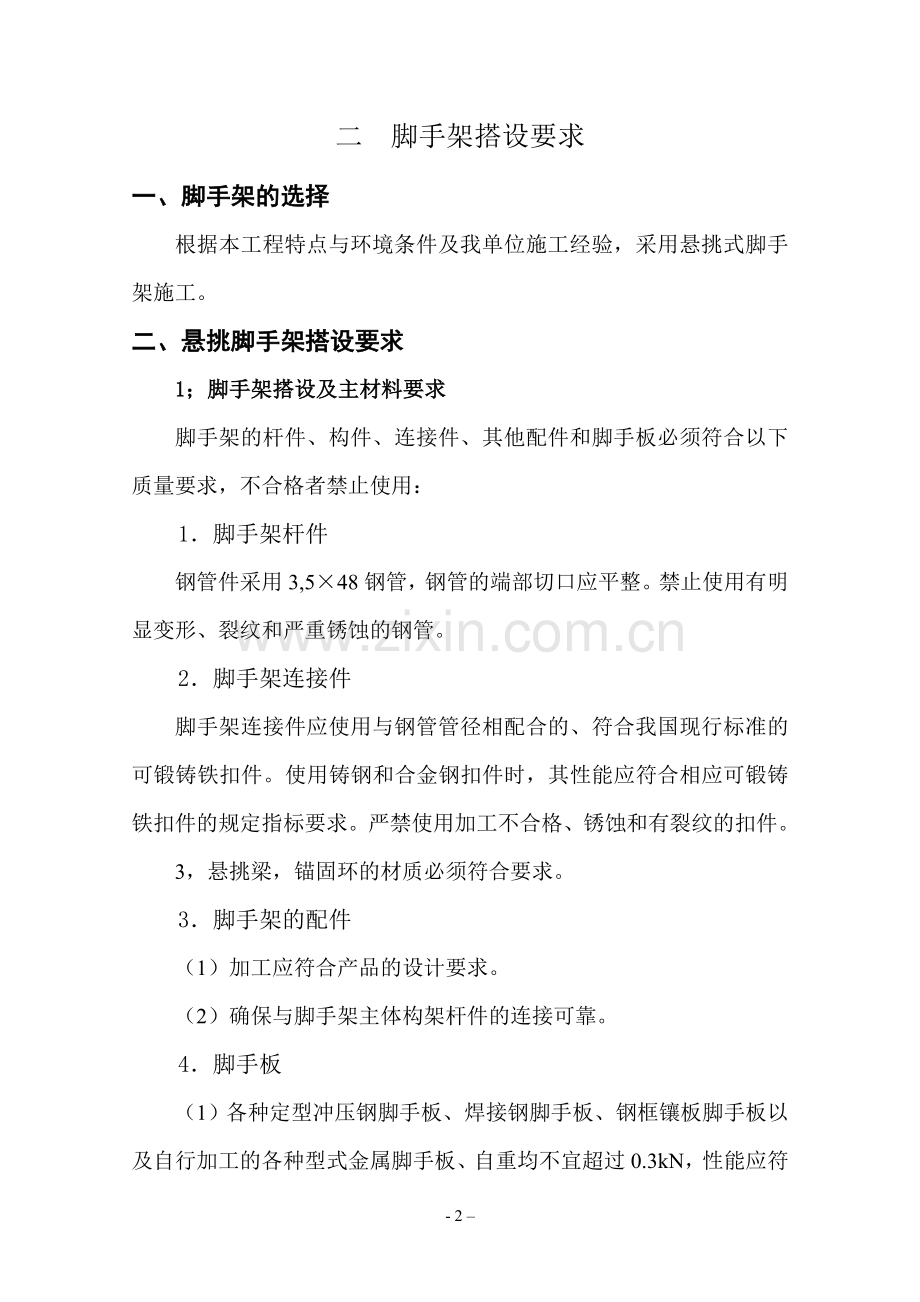

二 脚手架搭设要求
一、脚手架的选择
根据本工程特点与环境条件及我单位施工经验，采用悬挑式脚手架施工。
二、悬挑脚手架搭设要求
1；脚手架搭设及主材料要求
脚手架的杆件、构件、连接件、其他配件和脚手板必须符合以下质量要求，不合格者禁止使用：
1．脚手架杆件
钢管件采用3,5×48钢管，钢管的端部切口应平整。禁止使用有明显变形、裂纹和严重锈蚀的钢管。
2．脚手架连接件
脚手架连接件应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。使用铸钢和合金钢扣件时，其性能应符合相应可锻铸铁扣件的规定指标要求。严禁使用加工不合格、锈蚀和有裂纹的扣件。
3，悬挑梁，锚固环的材质必须符合要求。
3．脚手架的配件
（1）加工应符合产品的设计要求。
（2）确保与脚手架主体构架杆件的连接可靠。
4．脚手板
（1）各种定型冲压钢脚手板、焊接钢脚手板、钢框镶板脚手板以及自行加工的各种型式金属脚手板、自重均不宜超过0.3kN，性能应符合设计使用要求，且表面应具有防滑、防积水构造。
（2）使用非金属脚手板（如胶合板、木脚手板，竹架板，竹笆板等）时，其材质必须符合要求，确保满足承载和防滑要求。
（二）脚手架的搭设顺序
放线确定位置 安放锚固环 浇筑砼 安放悬挑梁 立里外立杆 安放扫地杆 安放里外大横杆 小横杆 铺设脚手板 ，连墙件 纵横剪刀撑 安全网 。
（三）脚手架搭设规定
（1）当架高≥6 m时，必须设置均匀分布的连墙点。
（2）在搭设之前，必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。
（3）脚手架的搭设作业，必须在统一指挥下，严格按照以下规定程序进行：
1）按施工设计放线、定位、设置悬挑梁标定立杆位置；
2）周边脚手架应从一个角部开始并向两边延伸交圈搭设；
3；应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接牢固、然后装设第1步的纵向和横向平杆，随校正立杆垂直之后予以固定，并按此要求继续向上搭设。同时在未设连墙件前应有临时固定措施
4）在设置第一排连墙件前，“一”字形脚手架应设置必要数量的拉结，以确保构架稳定和架上作业人员的安全。
5）剪刀撑、斜杆等整体拉结杆件和连墙件应随搭升的架子一起及时设置。
（6）脚手架处于顶层连墙点之上的自由高度不得大于6m。当作业层高出其下连墙件2步或4m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。
（7）脚手板或其他作业层铺板的铺设应符合以下规定：
1）脚手板或其他铺板应铺平铺稳，必要时应予绑扎固定。
2）脚手板采用对接平铺时，在对接处，与其下两侧支承横杆的距离应控制在100~200mm之间；采用挂扣式定型脚手板时，其两端挂扣必须可靠地接触支承横杆并与其扣紧。
3）脚手板采用搭按铺放时，其搭接长度不得小于200mm，且应在搭接段的中部设有支承横杆。铺板严禁出现端头超出支承横杆250mm以上未作固定的探头板。
4）长脚手板采用纵向铺设时，其下支承小横杆的间距不得大于：竹串片脚手板为0.75m；木脚手板为1.0m；冲压钢脚手板和钢框组合脚手板为1.5m（挂扣式定型脚手板除外）。纵铺脚手板应按以下规定部位与其下支承横杆绑扎固定；脚手架的两端和拐角处；沿板长方向每隔15~20m；坡道的两端；其他可能发生滑动和翘起的部位。
5）采用以下板材铺设架面时，其下支承杆件的间距不得大于；竹笆板为400mm，七夹板为500mm。
（8）当脚手架下部采用双立杆时，主立杆应沿其竖轴线搭设到顶，辅立杆与主立杆之间的中心距不得大于200 mm，且主辅立杆必须与相交的全部平杆进行可靠连接。
（9）用于支托挑、吊、挂脚手架的悬挑梁、架必须与支承结构可靠连接。其悬臂端应有适当的架设起拱量，同一层各挑梁、架上表面之间的水平误差应不大于20mm，且应视需要在其间设置整体拉结构件，以保持整体稳定。
（10）装设连墙件或其他撑拉杆件时，应注意掌握拉的松紧程度，避免引起杆件和架体的显著变形。
（11）工人在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予临时固定。工人必须戴安全帽和佩挂安全带。不得单人进行装设较重杆配件和其他易发生失衡、脱手、碰撞、滑跌等不安全的作业。
（12）在搭设中不得随意改变构架设计、减少杆配件设置和对立杆纵距作≥100mm的构架尺寸放大。确有实际情况，需要对构架作调整和改变时，应提交或请示技术主管人员解决。
（四）整体性拉结杆件的设置
根据脚手架确保整体稳定和抵抗侧力作用的要求，本工程脚手架按以下要求设置剪刀撑和其他有相应作用的整体性拉结杆件：
1．剪刀撑的设置
（1）周边交圈设置的单、双扣件式钢管脚手架，当架高为6~25m时，应于外侧面的两端和其间按≤15m的中心距并自下面上连线设置剪刀撑；当架高＞25m时，应于外侧面满设剪刀撑。
（2）“一”字形单双排脚手架按上述相应要求增加50%的设置量。
（3）剪刀撑的斜杆与水平面的交角宜在45。~60。之间，水平投影宽度应不小于2跨或4m和不大于4跨或8m。斜杆应与脚手架基本构架杆件加以可靠连接，且斜杆相邻连接点之间杆段的长细比不得大于60。
2．连墙件的设置
连墙件是脚手架与建筑物之间的连接件，除防止脚手架倾倒、承受偏心荷载和水平荷载作用外，还可加强稳定约束、提高脚手架的稳定承载能力。
对于高度在30m以下的脚手架，可四跨三步设置一个（约40m2）；对于高层及重载脚手架，则要适当加密，50m以下的脚手架至少应三跨三步布置一个（约25m2）。50m以上的脚手架至少应三跨二步布置一个（约25m2）。连墙撑设置应尽量采用梅花形布置方式。另外，当设置悬挑梁、提升滑轮、安全网支架，高层卸荷拉结杆等构件时，应增设连墙撑，对于物料提升架也要相应地增设连墙件数目。
连墙件应尽量连接在横杆层碗口接头内，同脚手架、墙体保持垂直，并随建筑物及架的升高及时设置，设置时要注意调整间隔，使脚手架竖向平面保持垂直。
（五）杆件连接构造规定
脚手架的杆件连接构造应符合以下要求：
（1）脚手架左右相邻立杆和上下相邻平杆的接头应相互错开并置于不同的构架框格内。
（2）搭接杆件接头长度：扣件式钢管脚手架应≥1m；搭接部分的扣件不少于3个。
（3）杆件在结扎处的端头伸出长度应不小于0.1 m。
（4）在脚手架立杆底端之上100~300mm处一律沿纵向设扫地杆，并与立杆连接牢固。
（5）安全防（围）护要求
脚手架必须按以下规定设置安全防护措施，以确保架上作业和作业影响区域内的安全：
1）作业层距地（楼）面高度≥2.5m时，在其外侧边缘必须设置挡护高度≥1.1m的栏杆和挡脚板，且栏杆间的净空高度应≤0.5m。
2）临街脚手架，架高≥25m的脚手架以及在脚手架高空落物影响范围内同时进行其他施工作业或有行人通过的脚手架，应视需要采用外立面全封闭。封闭围护材料应采用密目安全网、塑料纺织布、竹笆或其他板材。
3）架高9~25m的外脚手架，除执行1）中规定外，可视需要加设安全立网维护。
4）挑脚手架、吊篮和悬挂脚手架的外侧面应按防护需要采用立网围护或执行2）中的规定。
6）上下脚手架的梯道、坡道、栈桥、斜梯、爬梯等均应设置扶手、栏杆或其他安全防护措施并清除通道中的障碍，确保人员上下的安全。
（六）脚手架搭设质量的检查验收规定
脚手架搭设质量的检查验收工作应遵守以下规定：
1．脚手架的验收标准规定
（1）构架结构符合前述的规定和设计要求，个别部位的尺寸变化应在允许的调整范围之内。
（2）节点的连接可靠。其中扣件的拧紧程度应控制在扭力矩达到40~60N.m；碗扣应盖扣牢固（将上碗扣拧紧）；8号钢丝十字交叉扎点应拧1.5~2圈后箍紧，不得有明显扭伤，且钢丝在扎点外露的长应≥80mm。
（3）钢脚手架立杆的垂直度偏差应≤1/300，且应同时控制其最大垂直偏差值；当架高≤20m时为不大于50mm；当架高＞20m时为不大于75mm。
（4）纵向钢平杆的水平偏差应≤1/250，且全架长的水平偏差值应不大于50mm。木、竹脚手架的搭接平杆按全长的上皮走向线（即各杆上皮线的折中位置）检查，其水平偏差应控制在2倍钢平杆的允许范围内。
（5）作业层铺板、安全防护措施等均应符合前述要求。
2．脚手架的验收和日常检查按以下规定进行，检查合格后，方允许投入使用或继续使用；
（1）搭设完毕后；
（2）连续使用达到6个月；
（3）施工中途停止使用超过15天，在重新使用之前；
（4）在遭受暴风、大雨、大雪、地震等强力因素作用之后；
（5）在使用过程中，发现有显著的变形、沉降、拆除杆件和拉结以及安全隐患存在的情况时。
（七）脚手架的使用注意事项
1．作业层每1m2架面上实际的施工荷载（人员、材料和机具重量）不得超过以下的规定值或施工设计值；
施工荷载（作业层上人员、器具、材料的重量）的标准值，结构脚手架采取3kN / m2；装修脚手架取2kN / m2；吊篮、桥式脚手架等工具式脚手架按实际值取用，但不得低于1kN / m2。
2．在架板上堆放的标准砖不得多于单排立码3层；砂浆和容器总重不得大于1.5kN；施工设备单重不得大于1kN，使用人力在架上搬运和安装的构件的自重不得大于2.5 kN。
3．在架面上设置的材料应码放整齐稳固，不得影响施工操作和人员通行。按通行手推车要求搭设的脚手架应确保车道畅通。严禁上架人员在架面上奔跑、退行或倒退拉车。
4．作业人员在架上的最大作业高度应以可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加操作高度。
5．在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件和连墙件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后，及时予以恢复。
6．工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上嬉闹和坐在栏杆上等不安全处休息。
7．人员上下脚手架必须走设安全防护的出入通（梯）道，严禁攀援脚手架上下。
8．每班工人上架作业时，应先行检查有无影响安全作业的问题存在，在排除和解决后方许开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决以后才能恢复正常作业；发现有异常和危险情况时，应立即通知所有架上人员撤离。
9．在每步架的作业完成之后，必须将架上剩余材料物品移至上（下）步架或室内；每日收工前应清理架面，将架面上的材料物品堆放整齐，垃圾清运出去；在作业期间，应及时清理落入安全网内的材料和物品。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。
10．坐落在现浇板上的防护架超过三层（含三层）均要在下一层楼板底撑顶，使荷载分担在两层以上的楼层，且撑顶的数量（不少于上一层立杆的一半）足够，楼板上立杆用垫板使楼板整体受力或受力面积较大。
11．悬挑架在拐角与个别挑梁未直接挑到的主杆在上一层现浇结构柱梁上预埋φ18的吊环，用φ14钢丝绳吊拉，且必要进在吊环处的纯梁结构侧对面设抗扭筋2Φ16。
（八）脚手架拆除应注意的事项
脚手架的拆除作业应按确定的拆除程序进行。连墙件应在位于其上的全部可拆杆件都拆除之后才能拆除。在拆除过程中，凡已松开连接的杆配件应及时拆除运走，避免误扶和误靠已松脱连接的杆件。拆下的杆配件应以安全的方式运出和吊下，严禁向下抛掷。在拆除过程中，应作好配合、协调动作，禁止单人进行拆除较重杆件等危险性的作业。
结合本工程的结构特点，采用18a型工字钢单跨梁悬挑结构的的外防护体系，吊环采用Q235型圆钢，规格φ18。支撑双排架体内设剪刀撑。挑梁间距1. 50 m，悬挑最大跨度1.150m，步距1.750 m，搭设高度为18.m。
脚手架的设计计算详见脚手架计算书。
