预制小箱梁架设方案双导梁架桥机.docx

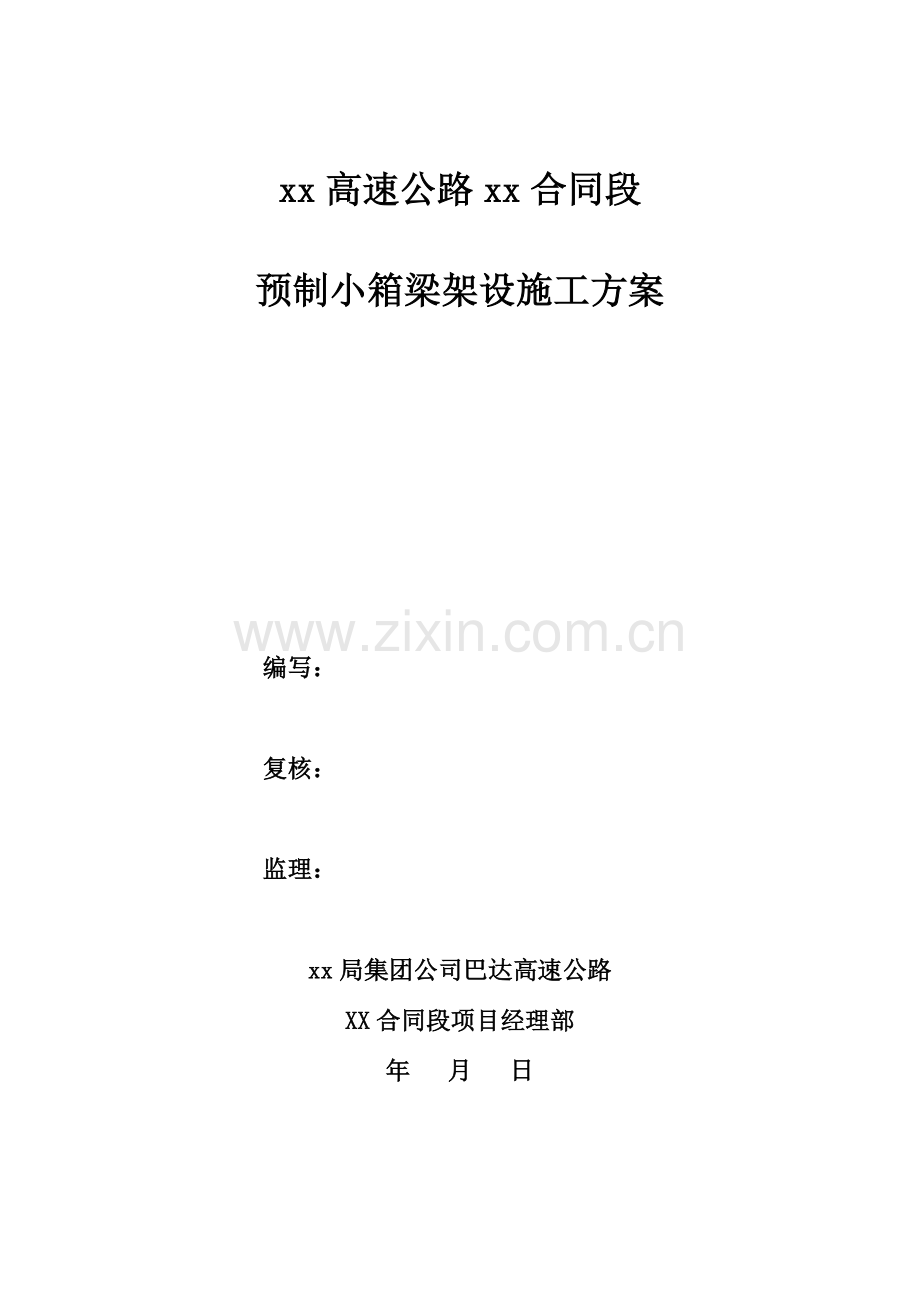

xx高速公路xx合同段预制小箱梁架设施工方案编写： 复核： 监理：xx局集团公司巴达高速公路XX合同段项目经理部年 月 日目 录一、编制依据- 1 -二、编制原则- 1 -三、工程概况- 1 -四、工期安排- 5 -(一)总体计划安排- 5 -(二)运架设备组装安排- 5 -(三)单片梁架设时间分析- 5 -五、施工部署- 5 -(一)施工组织机构- 5 -(二)劳动力资源配备情况- 6 -(三)机械设备配备情况- 7 -(四)施工用电- 7 -(五) 消防设施布置- 7 -六、架梁总体方案- 7 -(一)准备工作- 7 -1、NF40/140架桥机结构概述- 7 -2、桥机主要性能参数- 9 -3、架梁设备安装与调试- 10 -4、提梁前准备工作- 13 -5、提梁、运梁- 16 -(1)大钩试吊- 16 -(2)试吊注意事项- 17 -(3)使用规则和注意事项- 17 -(3)梁场装梁作业流程- 17 -(二)架梁施工工艺流程- 18 -(三)架梁工况- 18 -(四)过孔工况- 19 -（五）架桥机架梁- 21 -（六）安装箱梁应注意事项- 24 -七、箱梁就位的平面控制和高程控制- 25 -八、质量保证体系和质量保证措施- 25 -九、安全保证体系及措施- 26 -(一)安全目标- 26 -(二)安全保证体系- 26 -(三)建立、落实安全生产责任制- 26 -(四)强化职工安全教育- 26 -(五)组织保证措施- 27 -(六)管理制度措施- 27 -(九)架桥机作业安全操作守则- 30 -十、文明施工及环保措施- 33 -预制小箱梁架设施工方案一、编制依据1、xx至xx高速公路合同文件。2、两阶段施工图设计。3、公路桥涵施工技术规范JTI041-2000。4、公路工程质量检验评定标准JTG F80/1-2004。5、公路工程施工安全技术规程JTJ076-95。6、公路钢筋混凝土及预应力混凝土桥涵设计规范JTJ023-85。7、现场踏勘调查所获得的相关资料。8、本施工单位拥有的科技成果、工法成果、管理水平、现有的技术装备力量和多年积累的施工经验。二、编制原则1、确保满足合同文件对本合同段的质量、工期、安全、环保、文明施工等方面的要求。2、充分考虑本合同段施工的施工环境及工程特点。3、根据我公司现有的施工技术水平，结合类似工程施工经验及施工机械设备配套能力。4、将总体施工方案、进度计划、主要项目及关键工序的施工方法和技术措施作为本施工组织设计的重点。三、工程概况xx至xx高速公路xx合同段xx桥桥梁上部均采用预应力砼简支箱梁结构，全桥共有箱梁28片。箱梁在预制场集中预制，本段梁厂设置在K77+480K77+844区段路基上，共设置20mT梁预制台座7个，全部预制箱梁混凝土共计约560m3。四、工期安排 (一)总体计划安排我梁场根据项目部桥梁下部结构的施工进度，梁场地理位置、制梁能力以及自身的施工能力、经验，并结合运架设备到场时间等重要因素，合理安排工期，初步确定于2011年9月15日在XX桥开始架设第一孔箱梁（左幅第一孔），2011年9月29日在XX桥架设最后一孔箱梁（左幅第4孔），平均每天架梁2片。(二)运架设备组装安排2011年8月25日2011年9月15日在预制梁场组装调试架桥机，2011年9月15日开始正常架设循环。 (三)单片梁架设时间分析以运梁车架桥机对接架桥机接管梁空车返回梁场梁场装梁运梁至架桥现场作为一施工循环，则完成一施工循环，架桥机以架桥机与运梁车对接架桥机接管梁落梁、调整对位架桥机过孔完毕作为一施工循环，完成一孔梁架设理论时间为300分。五、施工部署(一)施工组织机构我单位组建xx局XX合同段项目经理部，项目经理部全权代表集团公司行使生产指挥、协调、经营计划等业务。经理部执行有关计划部署、措施安排，在实施的本合同范围内，根据业主、监理工程师与总部批准的施工组织设计方案，合理、及时调配和安排现场内物资、资金、人员和设备，在保证工程的安全、质量、工期的前提下，优质高效地完成施工生产任务。根据架梁施工需要，组建专业运架队，运架队基本分为管理层和作业层。管理层由项目部经理xx总体负责，总工xx负责全面技术、副经理xx负责施工组织实施，xx负责现场施工，配工程部、安质部、物资部、试验室等。 (二)劳动力资源配备情况 1、劳动力配备原则我标段架梁工作特点是：架梁数量多，起重作业频繁，高空作业多，施工安全要求严格。结合架梁施工特点并充分考虑全施工段的工程情况，综合考虑工期目标、施工工艺和方法等，以结构合理、高效精干、技术素质高、专业对口、施工经验丰富、各工种搭配科学合理的原则进行劳动力配备。施工人员将根据工期安排先后次序分批组织进场。2、劳动力管理和队伍培训措施劳动力管理：在正式架梁前，项目部对施工人员就各种工艺、程序、规模、等进行严格的岗前培训，明确设计标准、技术要求、施工工艺、操作方法和质量标准，经培训合格后持证上岗。吊、运、架梁作业前对操作人员进行全面的安全教育，绝对树立安全第一的思想，并对特殊工种、危险区域操作进行专项安全交底。队伍培训：参加本工程施工人员必须具备相关专业知识和施工经验，为确保施工安全和施工质量，施工人员必须经培训合格后持证上岗。经过培训，使所有管理和施工人员以熟悉安全施工知识、施工技术标准、质量要求、操作规程和有关规定，工作热情饱满，工作态度认真负责，施工技术精湛，安全优质高效的工作效率完成施工任务。作业管理模式：强调现场专人指挥，统一命令，明确集中，令行禁止。现场管理基本制度：作业人员对每一个环节、每一个程序绝对做到有章可循，有章必循，违章必究。要求操作人员不多动，不少动，不乱动，一切行动听指挥。禁止疲劳作业，禁止带情绪作业，严禁酒后作业。3、劳动力配备基本情况根据架梁工作特点和现有设备情况，作业层主要由运梁班组和架梁班组两个班组组成，具体见下表。架梁施工作业所需劳动力表序号工种数量（人）备注1指挥12吊装工83操作司机24电工15电焊工46机械钳工27普工4共计22人(三)机械设备配备情况根据架梁施工工艺，本工程配备架桥机1台，运梁炮车1台，25T吊车2台，电焊机2台。(四)施工用电 施工场地临时供电从箱变接口分别引入施工现场，采用三相五线制接线。用电缆接入工地配电箱。施工现场供电线路采用埋设电缆，埋设电缆均采用穿钢管法，以保护电缆。低压供配电系统按三级配电、两级保护设置。两级漏电保护器的设置应合理，以达到分级、分段保护的目的，每台用电设备应有各自专用的开关箱，必须实行“一机一闸一一漏一箱”制，动力设备要有接地接零保护,控制设备要有短路保护、过载保护、断路保护及漏电保护。机械旋转部位应有防护罩。 (五) 消防设施布置生产区均按规定设置消防器材，准备足够的灭火水源、灭火砂等。六、架梁总体方案梁场采用两台80T龙门吊吊梁，通过运梁炮车送梁、喂梁，200t级架桥机架设完成，架桥机拼装在XX桥xx桥台位置。左右幅分别架设，架梁共投入WQJQJ200/50架桥机一台，25t吊车两台，运梁炮车一台。(一)准备工作1、WQJQJ200/50架桥机结构概述架桥机为步履式新型双向架桥机，不用掉头可反方向架梁，过孔不用铺设专用轨道。本架桥机可自平衡过孔，在特定环境下可少拼一节至两节主梁配重过孔。架设边梁可一次到位，安全可靠。该架桥机是一种运行工作范围广、性能优良、操作方便、结构安全的钢结构预制梁吊装架设设备。本产品适应于山区修筑公路，能够满足大坡度、小半径弯桥、45度斜桥以及隧道口桥梁架设的要求。同样，在平原施工条件好的地方更加方便。本产品使用于-2040，无火灾、无爆炸和无腐蚀性介质的环境中工作。 导梁纵导梁是桥机的主要承重构件，每列纵导梁全长96m（共2列），纵导梁上下铺设方钢轨道满足提升小车运行和过孔的需要。为方便拼装，每列纵导梁由10节10m的标准节组成，每节由销板、销轴连接成整体。纵导梁采用型钢焊制成三角桁架结构。特点：结构简单、刚性好、重量轻、稳定性可靠、抗风性强、安装、拆卸便利等优点。提升小车提升小车由纵移台车、横导梁、横移小车、卷扬机、滑轮组、吊具等组成。它的功能是提升运送预制梁，并一次性架设边梁，轮箱上电机通过摆线针轮减速机、齿轮组将动力传给车轮，实现提升小车在纵导梁上运行。预制梁横移通过提升小车横移小车来实现，小车在横导梁上沿轨道左右可以任意移动，实现卷扬机及滑轮组的横移，携梁整体横移来满足边梁架设要求。中支装置中支装置采用双层轮箱，分为上轮箱，下轮箱及转盘三部分。它由箱体、电机、摆线针轮减速机、齿轮组与车轮、轮箱支座、支座马鞍、支座销轴，转盘和转盘销轴等组成。上下层轮箱通过转盘可以调整角度便于斜桥和曲线桥架设。中支装置安装在中支横移轨道上支撑在桥机纵导梁下部，是桥机过孔及横移架梁的主动力。副中支腿副中支腿由伸缩筒、支撑座、液压系统和销轴等组成，在桥机过孔作业时，通过液压系统调整高度，成为中支装置移动的辅助支撑，增强桥机的稳定性。前框架及后上横梁前框架为组焊件，它是将两列纵导梁采用销轴及螺栓连接成整体。销轴在纵导梁的中心线上，方便满足任意角度梁的架设。后上横梁装在纵导梁后端上部，采用钢板焊接而成，两端通过转向法兰与纵导梁相连接。前支腿前支腿由前支轮箱、转向法兰、前伸缩筒、伸缩导向梁、液压升降装置等组成。前支腿安装在纵导梁前端，它是桥机的前端支撑及横移运行机构。前支腿与桥机的中支腿的下层轮箱共同实现整机横移，可满足整幅桥梁的架设。后支腿后支腿伸缩筒、伸缩导向架、液压升降装置等组成。它是桥机的后部支撑，液压升降装置可以顶起纵导梁和收起后退，架梁时作为桥机的后支撑点，过孔时配合后脱装置、副中支腿、前中支腿顶起纵导梁，以便中支装置及前移过孔工作的完成。后托装置后托装置由弯梁、伸缩筒、轮箱、减速机、电机和销轴等部件组成。它是桥机移动中支装置和过孔作业时的后部支撑。后托装置安装在纵导梁下部中后端，桥机过孔完毕后与纵导梁的连接，桥机即可横移架梁。液压系统液压系统由泵站、油管、液压油缸等组成。液压系统分别安装在后支腿、前支腿、和副中支腿上，通过调整前后液压系统来实现调整桥机水平度和高度。2、桥机主要性能参数序号项目技术参数备注1额定起重量2*100t2适用架梁跨度（m）50m3X吊钩提升速度1m/min4吊梁小车纵移速度3.29m/min5吊梁小车横移速度1.57m/min6架桥机纵移速度3.29m/min7架桥机横移速度1.57m/min8架桥机总功率110kw3、架梁设备安装与调试架桥机由专业生产厂家进行安装，出具合格证书，安全备案后投入使用。架桥机在梁场拼装。 (1)中支装置安装：沿架梁方向在0#台距盖梁端头处摆设2002002500mm枕木，间距400500mm,要求横平竖直并按照桥梁横坡找平，误差不大于8mm。首先在找平完毕的枕木上摆设一节横移轨道，沿桥面最外侧伸出150mm左右，其后将第二节横移轨道顺向用螺栓联结、固定、调制。依次安装其余各节横移轨道，最后调平、调直，达到安装中支装置标准要求。接下来将中托转盘吊起与中托下层进行联接,完成联接后起吊中托上层与转盘联接;完成两件中支装置的拼装后用吊车吊装在已经摆设就位的中支横移轨上,两中支轮箱中心距为5.0m。确认距离后拼装两中支装置间拉杆并接通中支装置临时电源,检验轮箱车轮转向是否一致。(2)副中支腿安装首先用吊车起吊副中支腿油缸与副中支腿上座进行联接,然后起吊副中支腿上座,将上座伸缩筒插入下座伸缩筒内,在插入一定距离时油缸底部与下座进行联接,依次完成两台副中支腿的拼装后将副中支腿吊置距中支腿后约1.5m处用杂木板垫平、垫稳。(3)后托装置安装先起吊后拖轮箱,将轮箱上部伸缩筒插入后托弯梁设计空隙内用销轴固定,依次完成另一轮箱的安装。在中支装置后方铺设50m轨距为2.4m的运梁轨道,将已拼装好的后托装置用吊车吊装在距中支装置约18m位置,轮箱车轮与轨道连接吻合,（两轮箱中心距与运梁车中心距一致）。(4)纵导梁拼装先用吊车按编号起吊第二节纵导梁与第一节拼接,依次拼接前四节导梁，完成拼接后用吊车吊起,将四节纵导梁的前端放在中支上层轮箱上,后端放在后托装置上,中支上层轮箱与纵导梁下弦轨道连接吻合,后托装置上部与纵导梁下弦连接吻合;导梁两侧用缆风（钢丝绳）拉紧、拉稳;依次按编号起吊第五节导梁与第四节拼接,完成拼接后将第五节后端吊起,将后托装置移动置第五节中部,然后拆除第四节缆风固定到第五节中后部拉紧、拉稳,在第四节中部用枕木搭设井字架做临时支撑。剩余第六节、第七节导梁不移动后托装置,直接吊装拼接。完成14节导梁的拼接后将后托装置与纵导梁用U型螺栓连接固定,并在右导梁（按架桥方向）前端向后1.5m、后端向前1.5m、第五节中部、左导梁第五节中前部导梁内铺设木板。完成导梁的拼装后在左右导梁外侧设计拉线架前后都挂上丝扛,先用钢丝绳卡固定一端拉线钢丝绳,在钢丝绳另一端穿入50-60个吊线滑轮,然后用3t手拉葫芦配合丝扛将拉线绷直。(5)纵导梁后上横梁安装先用吊车将两件平移支座吊置左右两侧导梁后上端,与原设计法兰对接,平移支座上部与纵导梁为90度直角,然后起吊后上横梁按编号与平移支座拼接。(6)前支腿安装将前支腿伸缩筒用吊车穿入前导梁支座内,并穿插销轴,用吊车将伸缩筒与主梁支座一并吊置纵导梁前端下部,然后将钢丝绳从导梁内导套中穿出,再用吊车将伸缩筒吊起,将主梁支座与纵导梁下弦下部设计位置用螺栓固定；然后起吊前支腿油缸,与纵导梁上弦下部耳板连接,接着起吊泵站置右导梁前端向后1.5m已铺设木板处,用螺栓将泵站固定牢固,清洗泵站、油缸各接头，油管将泵站与油缸连接，接通泵站电源，将油缸伸出与伸缩筒顶端销接，然后抽出伸缩筒与主梁支座的销轴，将油缸缩回。完成前支腿升降装置的安装后，按拼装中支横移轨道的方法拼装前支横移轨道，并将前支横移轨道吊至架桥机前端盖梁支坐下部垫平、垫实，接着用吊车将前支轮箱一字型甩开，两轮箱中心距为5.0m，接着用吊起马鞍与前支轮箱对接，在将前支腿横担梁吊起与马鞍进行对接（注意再次确认两轮箱中心距5.0m），接着起吊平移支座置横担梁上与横担梁联接，平移支座的左右中心距为5.0m。在将完成拼装的前支腿总成用吊车吊至前支横移轨上，平移支座与伸缩筒底法兰对接。(7)后支腿安装先用吊车将伸缩筒插入主梁支座内，并起吊放至纵导梁后端，然后将千斤绳从导梁后端导套中穿出，然后吊起将主梁支座安装于导梁后端下弦下部设计位置。完成主梁支座的安装后，按安装前支腿液压装置的方法安装油缸、泵站、油管并接通泵站电源调试油缸与伸缩筒对接，并用油缸将纵导梁基本调平。(8)天车的安装用吊车将天车纵移轮箱按架梁方向摆开，两轮箱的中心距为5.0m；然后按编号起吊旋转支座与纵移轮箱连接。（旋转支座分上下两层，上层与天车横梁连接，下层与纵移轮箱连接，两旋转支座由转向法兰连接。）完成两层旋转支座的拼装后，起吊天车横梁与上层旋转支座连接。依次安装完天车横梁后，在两天车横梁相对外侧两端焊接挑线架并拉线。然后将天车悬臂梁吊起，安装于2号天车前横梁两侧，然后起吊天车总成，至纵导梁上弦轨道上，天车纵移轮与轨道吻合，接着起吊横移天车小车至天车上部，横移天车轮与天车横梁上轨道相吻合，最后用吊车将卷扬机吊至天车横移小车上，用螺栓固定。(9)纵导梁前框架安装先将六件横拉杆按编号三、三拼接,完成拼接后用吊车将上层横拉杆吊起与左右导梁内侧耳板销接,然后依次安装下层横拉杆,完成上下层横拉杆的安装后,用缆风绳（麻绳）将竖拉杆按编号逐一吊起与上下层横拉杆联接。(10)电器设备的安装先将操作柜、配电箱吊装至右导梁第五节已铺设胶木处，并用螺栓固定牢固，连接架桥机主电源。按照电器设备原理图、接线图依次给前支腿、中支腿、后支腿、后托装置、泵站进行布线，完成桥机所有用电设施的布线后，接通电源，调试各驱动电机转向、制动器灵敏度和所有安全装置是否安全牢靠。(11)吊钩（动滑轮的安装）将吊具摆放于卷扬机正下方，司机操作卷扬机落钩,钢丝绳从动滑轮一端穿入,要求上下花穿钢丝绳。钢丝绳端头固定于天车横移小车设计位置,使用绳扣固定,绳扣应在3个以上,且正确方式为:卡主绳、勒副绳,绳扣间距为200 mm以上。完成钢丝绳的固定后,卷筒均匀的将钢丝绳卷起,卷筒上的钢丝绳必须排列整齐,不得有乱绳和相互挤压现象。(12)试车在架桥机试车前，必须检查电动机的转向是否符合要求。运行机构电动机必须转向相同，调整卷扬机制动瓦块与制动间隙，检查各减速机内油量是否充足，各个油嘴、油杯、油管是否畅通，待一切经检查确认正常后方可试车运转。空载试验提升小车空载沿纵导梁轨道来回行走数次，车轮无明显找滑现象。启动制动正常可靠。开动起升机构，空钩升降数次，开关动作灵敏准确。把两台提升小车开至跨中，整机在前后5m范围内行走数次，启动，制动车轮不打滑，运行平稳。静载实验用一台提升小车停在桥机跨中，起升额定负荷，再起升1.25倍额定负荷离地面100mm处，悬停10分钟后卸去负荷，检查桥机纵导梁是否有残余变形，反复数次后，纵导梁不得有塑性变形，并恢复到稳定空载状态。注意卷筒的排绳不得有紊乱现象，起升制动必须可靠，不得在下滑现象。以1.1倍额定负荷使起升机构和提升小车在5m范围内反复运转，启动，各制动机构的制动器、电器控制灵敏、准确、可靠、纵导梁震动正常，机构运转平稳。卸载后各机构和纵导梁无损伤和塑性变形。 4、提梁前准备工作当盖梁达到设计强度100%时，经监理及现场技术人员检查合格后方可进行运输安装，安装前要求检查构件的外形尺寸，预埋件尺寸和位置，符合要求的构件方可使用；需要做的准备工作有：严格检查支座相应尺寸、对各部位几何尺寸丈量、梁体外观检查、梁体强度检验（梁体养护条件）、校验梁体预埋件位置，刷净表面灰渣、提前验收梁体安装后造成隐蔽不易检验的部位。（1）机具准备安装架设前，应组织邀请有关专业人员对使用的架桥机、吊装钢索、吊扣、滑车、电机、千斤顶等进行鉴定。检查卷卷扬机绳索的牵引方向、校对卷扬机牵引力及滑轮组的穿索方式、检验卷扬机的摩擦制动器。要提前做好临时支座，架梁前按照放线位置安装永久支座和临时支座。 (2)支座安装支座安装前按设计要求及国家现行标准有关规定对产品进行确认；安装前对桥台和墩柱盖梁轴线、高程及支座面平整度等进行再次复核；将垫石处清理干净，高程超限的应在垫石顶凿毛清理，用干硬性水泥砂浆将支承面缺陷修补找平，并使其顶面标高符合设计要求。将设计支座中心点按轴线与法线方向制成十字线，分别标注在垫石及支座上，橡胶支座准确安放在支承垫石上，要求支座中心十字线与垫石中心十字线相重合。并在墩台上放出支座控制标高。支座采用支座垫石应用水灰比不大于0.5的13水泥砂浆抹平，宜先安装桥台和墩柱盖梁两端支座，经复核平整度和高程无误后，挂基准小线进行其他支座的安装；当桥台和墩柱盖梁较长时，应加密基准支座防止高程误差超标；粘结时先将砂浆摊平拍实，然后将支座按标高就位，支座上的纵横轴线与垫石纵横轴线要对应；严格控制支座平整度，每块支座必须用铁水平尺测其对角线，误差超标应及时予以调整。支座与支承面接触应不脱空。滑板式支座的不锈钢板表面不得有损伤、拉毛等缺陷，不锈钢板与上垫板采用榫槽结合时，上垫板开槽方向应与滑动方向垂直。四氟板支座安装时，支座表面应用丙酮或酒精擦干净，表面涂刷硅脂油。支座安装允许偏差尺寸偏差矩形支座平面尺寸（mm）长边范围（lb）偏差Lb5005，0矩形支座厚度(mm）厚度范围（t）偏差49t1002，0100t1503，0圆形支座平面尺寸（mm）直径范围（d）偏差d 3002，0300d 5004，0圆形支座厚度尺寸（mm）厚度范围（t）偏差49t1002，0外观质量气泡、杂质气泡、杂质总面积不得超过支座平面面积的0.1，且每一处气泡、杂质面积不能大于50mm2，最大深度不超过2mm凹凸不平当支座平面面积小于0.15m2时，不多于两处；大于0.15 m2时，不多于四处，且每处凹凸高度不超过0.5mm，面积不超过6mm2。四侧面裂纹、钢板外露不允许掉块、崩裂、机械损伤不允许钢板与橡胶粘结处开裂或剥离不允许支座表面平整度1.橡胶支座：表面不平整度不大于平面最大长度的0.4%；2.四氟板式支座：表面不平整度不大于四氟滑板平面最大长度的0.2%四氟滑板表面划痕、碰伤、敲击不允许四氟滑板与橡胶支座粘贴错位不得超过橡胶支座短边或直径尺寸的0.5(3)箱梁就位的平面控制和高程控制架梁前进行桥墩复测。放样支座垫石中心线、临时支座中心线、螺栓孔中心线及梁端线。以支座中心线为准，梁端线校核。高程控制对垫石标高进行水准复测，确认无误后在垫石内外侧的墩顶部设置标高点，并用红油漆作明确标识。架梁前布置临时支座，使临时支座顶面标高与梁底的设计标高一致，使得架梁工作落梁即到位。5、提梁、运梁预制场2台80t跨度20m龙门吊抬吊小箱梁，主梁吊装均采用捆绑式吊装。吊点距梁端1米，施工时吊点附近应采取垫橡胶垫防止吊绳严重磨损，梁底棱角采用垫护铁防止对箱梁棱角破坏，运梁炮车停在0#桥台后的运梁便道上，架桥机及运梁台车的轨道应铺设平顺。轨道枕木下铺20cm碎石垫层，基底承载力应能满足运梁台车、架桥机重载运行的需要，不致引起不均匀沉降。吊梁前要检查龙门架螺栓是否全部上紧好，杆件是否拼装正确，机械、电器控制装置、电力线路是否正常，将所有检查出来的问题进行整改后方可进行试吊。吊装前先进行试吊。箱梁采用炮车进行运梁，利用运梁平车将待安装的箱梁由预制场运送到架桥机后部主梁内，依次改用起吊天车吊运和安装梁。运梁平车在运梁时两平车都采用3.2m/min 的速度，当前起吊天车起吊梁后，起吊天车和后运梁平车都以3.2m/min 的速度运行直到后起吊天车起吊梁后，两天车以3.2m/min 的速度安装梁,此时喂梁工作完成,两运梁平车返回运梁。 (1)大钩试吊 空载试车 吊钩起落两次，并检查限位装置； 起吊小车来回两次，检查限位装置。 轻载试吊 吊重25吨，起吊小车处于横梁任意位置。 吊钩起落两次，检查刹车装置； 起重小车来回走动两次，检查刹车装置。 静载试吊 吊重48t1.048t，跨中位置，重物离地面20cm30cm，停车5分钟； 检查卷扬机刹车装置； 测量跨中挠度。 (2)试吊注意事项 试吊宜选择在天气晴朗无雨，风力小于5级的情况下进行。 试吊前，技术负责人应向所有参加试吊人员交底，并明确分工，各负其责。 统一指挥，严格按试吊步骤进行试吊。 试吊重量必须准确，误差2%。 试吊后，严格办理各项签证手续。 轻载试吊完毕后，静载试吊前应测量龙门吊机跨中参照点高程，并作好记录。 在进行任何一项荷载试吊时，若龙门吊机出现其它异常现象，要立即查明原因。在调整修复后，方可进行试吊。 (3)使用规则和注意事项 龙门吊机经试吊合格，签证齐全后，可投入使用。 起吊重物时，不允许斜吊。 风力超过5级时应停止使用，吊机停止使用时，应拉好缆风绳。 操纵台的布置要便于嘹望。 两台龙门吊机,大钩必须采用同一类型的慢速卷扬机，起吊和下落速度要同步。 两台龙门吊机起吊同一重物需横向移动时，起重小车走行速度要一致，并随时观察予以校正。 起吊素具、卷扬机、吊钩、滑车、走行小车等应经常检查。 严格按操作规程作业，并作好交接班记录。 加强所有安全防护设施的使用和管理。定期进行安全大检查，以便及时发现问题并进行整改。(3)梁场装梁作业流程运梁车喂梁完毕，返回梁场，行至上梁栈道处制动。运梁车制动，门吊起重天车移至存梁台座正上方，吊具下放。操作人员将钢丝绳从吊板下穿过并带螺母锚固，指挥人员指挥司机起吊。起吊至指定高度(起吊高度以梁底面高过运梁车不小于50cm为宜)，卷扬机制动，以指挥人员哨声为准。起吊到指定高度后，起重天车横移至运梁车正上方，对位落梁、固定。 (二)架梁施工工艺流程架梁机在拼装完成后先架设右幅第一跨、然后架桥机退回架设左幅第一跨，再架设左幅第二跨然后架桥机退回架设右幅第二跨，依次循环进行，最后架设左幅第四跨。预制小箱梁安装工艺流程如下图所示：测量放线架桥机就位架桥机部件运输、拼装支座安装预制梁纵向吊运到位运梁入架桥机工作范围梁标高位置调整架桥机移入下一跨重复安装预制梁安装在已安装的桥跨铺运梁通道施工准备会同监理验收转入下道工序预制箱梁安装工艺流程图(三)架梁工况1、安装支座、桥上运梁车对位喂梁运梁车调整对位后，天车下放吊具。2、提梁架桥机接管预制梁，运梁车离开。保证前后两个提升小车同步提梁。3、送梁就位 天车送梁至待架跨位置，两提升小车同步吊梁前行至待架跨上方后停止。4、落梁 提升下车同时下落，待预制梁距盖梁顶面约1.5m时停止落梁，启动前支装置和中支装置的横移电机，整机带动预制梁同步横移，把预制梁放到合适的位置上。 (四)过孔工况1、架桥机过孔前基本姿态：桥机两列主梁、提升小车、横移轨道的中心形成垂直线；后托装置距中支装置15m位置；中支装置距前盖梁2m位置；副中支腿距中支装置约1.5m；前提升小车停止在中支装置上方；后提升小车停止在桥机最尾部。 2、拆除中支装置与纵导梁连接的U型螺栓，同时启动前支腿、后支腿、副中支腿液压装置，调整好后脱装置高度，桥机具备8个点同时受力。按过孔要求将中支装置和横移轨道拉紧固定，用前提升小车将其吊置前盖梁2m位置，安装固定。前提升小车停在中支装置固定不动。3、后提升小车移至桥机尾部，确认过孔准备工作到位。在后脱装置和中支装置之间选择两个连接点，用手拉葫芦将两列纵导梁拉紧。收起前支腿和后支腿，纵导梁由后脱装置和中支装置支撑。收起副中支千斤顶，拆除衬垫，副中支腿连接在纵导梁下弦不动。4、启动中支装置上层轮箱和后托装置的电控系统，驱动纵导梁向前平移，后脱装置、后提升小车及副中支腿随纵导梁向前平移，同时启动前提升小车同步移，前提升小车位置保持在中支装置上方。5、前支腿移至前方桥墩的上前部，放下前肢横移轨道，垫实垫牢，调整前支腿高度并穿轴销牢。放下后支腿支撑起纵导梁，拆除后托装置与纵导梁的连接，并降低至最低高度，启动其驱动装置，移至副中支腿后方。将中支装置上层轮箱用U型螺栓与纵导梁下弦固结，解除下层轮箱与横移轨道的固定装置，过孔完毕。 （五）架桥机架梁1、运（喂）梁：利用运梁平车将待安装的箱梁由预制场运送到架桥机后部主梁内，依次改用起吊天车吊运和安装梁。运梁平车在运梁时两平车都采用3.2m/min 的速度，当前起吊天车起吊梁后，起吊天车和后运梁平车都以3.2m/min 的速度运行直到后起吊天车起吊梁后，两天车以3.2m/min 的速度安装梁,此时喂梁工作完成,运梁平车返回运梁。2、喂梁及捆梁 梁片进入架桥机前，应先检查架桥机上有无影响梁片通行的障碍物，并标记梁片停车位置，安放止轮器。 当架桥机已带梁工作时，严禁梁片进入架桥机。梁片在预定位置停车后，前后两个吊点同时挂好吊杆和底梁，检查无误后，启动卷扬机组，至吊架底梁受力。安装边梁喂梁前、后天车起吊梁，将边梁纵向运行到前跨位落下梁至距支垫5cm（必须保持梁的稳定）整机携梁横移至距边梁最近的一片梁的位置，落梁改用边梁挂架起吊边梁整机携梁横向移至边梁位置下落就位完成边梁就位安装。 安装中梁喂梁前、后天车起吊梁前、后天车将箱梁纵向运行到前跨预定位置落下梁并脱开完成中梁的就位安装。3、吊梁、落梁及横梁就位在任何一次吊梁作业前，均需试吊一次，即捆好梁后，应先将卷场机组作制动试验23 次，然后将梁吊起少许，检查钢绳有无跳槽、吊架插销有无窜动等情况，确认可靠后方可正式作业。吊梁卷扬机组应动作一致，受力均匀，严防出现梁体剧烈摆动等现象。梁片在起吊、走行和下落时，应尽量保持水平。走梁时要防止电缆崩断、电缆滑车卡死等故障，影响走梁的障碍物必须清除干净。梁片必须对中走行，即走行时梁片处于两座导梁中央，严禁偏位走行。机上横移只能在梁片处于起吊位置和到位位置时进行。梁片宜在低位走行，并设专人在桥墩台监视梁体及大车运行情况，防止大车脱轨。尤其是梁片即将到位时，监视人员、指挥人员及操作司机要特别谨慎，密切合作，严防梁片撞出前端联结系。梁片走行及空车走行时，应设专人监视电缆展放情况，发现电缆滑车卡住时，要立即停车排除故障。落梁时两吊点卷扬机组应动作一致，均衡。落梁至距横移设备2030mm 时调整梁片纵向位置，确认无误后继续落梁。梁片在横移设备上就位后，两端应加双向斜撑，并用木楔打紧，解脱两吊架后，方可横移。横移时，应力求梁片两端均匀同步，并安排专人在走板下喂梁及滚架。梁片横移到位后，在一端梁底垫纵向外侧，安放扁千斤顶将梁顶起，撤除走板，滚架及滚道，安放支座，落千斤顶，使梁片一端就位。在千斤顶顶落过程中，仍须加斜撑保护，以防止梁片倾覆。待梁片一端安放就位后，用相同办法，使梁片另一端就位。在各梁片就位后未焊接前，应在梁片两端用斜撑或隔板下设垫木的办法，防止梁片倾覆。总之落梁时的要领，架梁前首先划出盖梁上中心线和支座十字线。A、横向：梁体中心线与支座中心线要重合。B、纵向：严格控制跨与跨之间的间距，（特别是有伸缩缝处）以盖梁上中心线参照。4、箱梁安装顺序：单幅对称架设，先架中梁，再架边梁，再架次边梁。每一跨架设完后，需对盖梁进行二次张拉、压浆，然后进行下一跨的架设。5、第一跨梁的架设架桥机架设第一跨梁时，中支腿在桥台上，中支腿横移方梁下的基础必须压实，以防止架桥机在架梁过程中出现下沉，造成事故；前支腿纵移前，应调整好支腿高度，使前支腿能够顺利就位；检查运梁平车轨道中心线和架桥机主梁中心线，保证两条中心线重合；架桥机在纵移前，全部检查一遍，做到万无一失。第一跨梁的架设，架桥机刚开始使用，一切还不熟悉，不要追求架梁速度，宁慢勿快，安全第一。6、最后一跨梁的架设最后一跨桥，对面是桥台，架桥机前支腿必须在桥台上运行，所以高度必须降低，本架桥机配备前支腿专门在桥台上使用的联结架，架设最后一跨时，可把前支腿框架整个拆下，把联结架和行走箱联结，再把联结架和前支腿托梁联结起来。7、上坡桥的架设架桥机架设上坡桥时，架桥机拼好后，根据桥梁坡度调整前支腿和中支腿的高度。架桥机纵移前，降低架桥机中支腿的高度，升高后托梁支撑管的高度，使架桥机主梁坡度，并在架桥机前部挂卷扬机，以防止架桥机在走行过程中下滑。架桥机跨孔走到一半时，顶起顶高支腿，把后托梁支撑管放低，再次调整主梁坡度，再把架桥机导梁走行到位，然后把前支腿走到盖梁上，前支腿到位后，根据前支腿高度，调整中支腿高度，调平架桥机后，再把架桥机走行到位，然后架梁。8、下坡桥的架设架桥机设下坡桥时，和架设上坡桥相同，架桥机主梁纵移前，架桥机纵移前，升高架桥机中支腿的高度，降低后托梁支撑管的高度，使架桥机主梁坡度，架桥机后部必须用卷扬机保护，以防止架桥机在走行过程中下滑。架桥机跨孔走到一半时，顶起顶高支腿，把中支腿放低，再次调整主梁坡度,再把架桥机导梁走行到位，然后把前支腿走到盖梁上，前支腿吊挂轮走行前，根据坡度调整好前支腿高度，可增加前支腿支撑架和支撑管的高度，高度过大时须有必要的联结撑。前支腿到位后，再把架桥机走行到位，然后架梁。（六）安装箱梁应注意事项1、架桥机上桥须对已安装的梁体（桥面）采取补强措施，加垫枕木。2、梁体起吊前，相应的边角应用型钢加工专用器具保护或用橡胶皮带衬垫保护，梁体构件应兜底捆绑，保证梁板水平，受力均匀，牢靠，起吊速度要均匀、平稳。构件下放时，必须低速轻放，禁止急快忽慢和忽然制动。梁体禁止斜拉、斜吊。3、梁体的吊点位置在满足安装的条件下，尽量靠近梁体设计支承点位置，并采取可靠措施，不使施加的预应力产生负弯矩，对梁体产生不利影响。4、梁体安装的全过程中，各作业班组均须有明确劳动分工，并有专人负责。在操作过程中，除确定的现场指挥人员外，任何人不得指挥操作。统一安装作业的各种手势、旗语、哨音，不得随意改动。5、施工操作人员应事先经过培训，明确构件安装工序，操作步骤，起重工须持证上岗。6、梁体吊装作业，当风速大于8m/s（五级风）、雾天能见度低于50m、降雨时等恶劣气候均应停止施工。一切起重设备在每次使用前经应检查并试运转，以保证安全可靠。电动卷扬机在雨季须有足够的防雨设施。7、梁体张拉、压浆完成后，且达到设计强度的100%时方可进行吊装。8、喂梁时，将小车移至架桥机尾部，将运梁平车前架行至前小车，将梁吊起，使前小车与运梁平车后架同时向前行走，使运梁平车后架行至后小车下时，将梁吊起，前后小车共同运至桥跨部位，梁上支座预埋钢板标有纵向支座中心线与横向中心线，支座也按照垫石上纵横支座轴线安放就位，将按此轴线对应安放梁板，再适度调整横隔板位置，使横隔板对齐，然后梁板就位，梁板就位后，两头用方木打撑，使梁体稳固，待半幅梁调好后，再焊接横隔板钢筋，内外边梁线型要控制好，且要保证桥面坡度。在架桥机过孔时，所运行的轨道必须顺直以与架桥机平行，其他过孔程序同上。按要求架设桥梁，在圆曲线缓和曲线上架设边梁时，须调整前后横移导轨的位置或架桥机的位置，以使边梁能顺利架设到位。架梁顺序为先两边后中间、对称均衡的原则进行。全跨安装完成，将各片箱梁相互连接稳固。9、箱梁安装时必须严格按照施工技术人员要求进行施工，不得擅自进行。同时注意纵、横向偏差尺寸一定要在规范要求之内，以免造成箱梁安装就位后，梁、板之间的横向间距大小不一，有的间距很大，有的基本无间隙，影响梁（板）均衡受力，有的桥梁梁（板）安装纵向尺寸偏差大，伸缩缝处间隙过小，有的甚至无间隙顶死，导致伸缩逢部
