螺旋千斤顶设计大作业

螺旋千斤顶主要零件：
螺杆、螺母、托杯、手柄和底座。

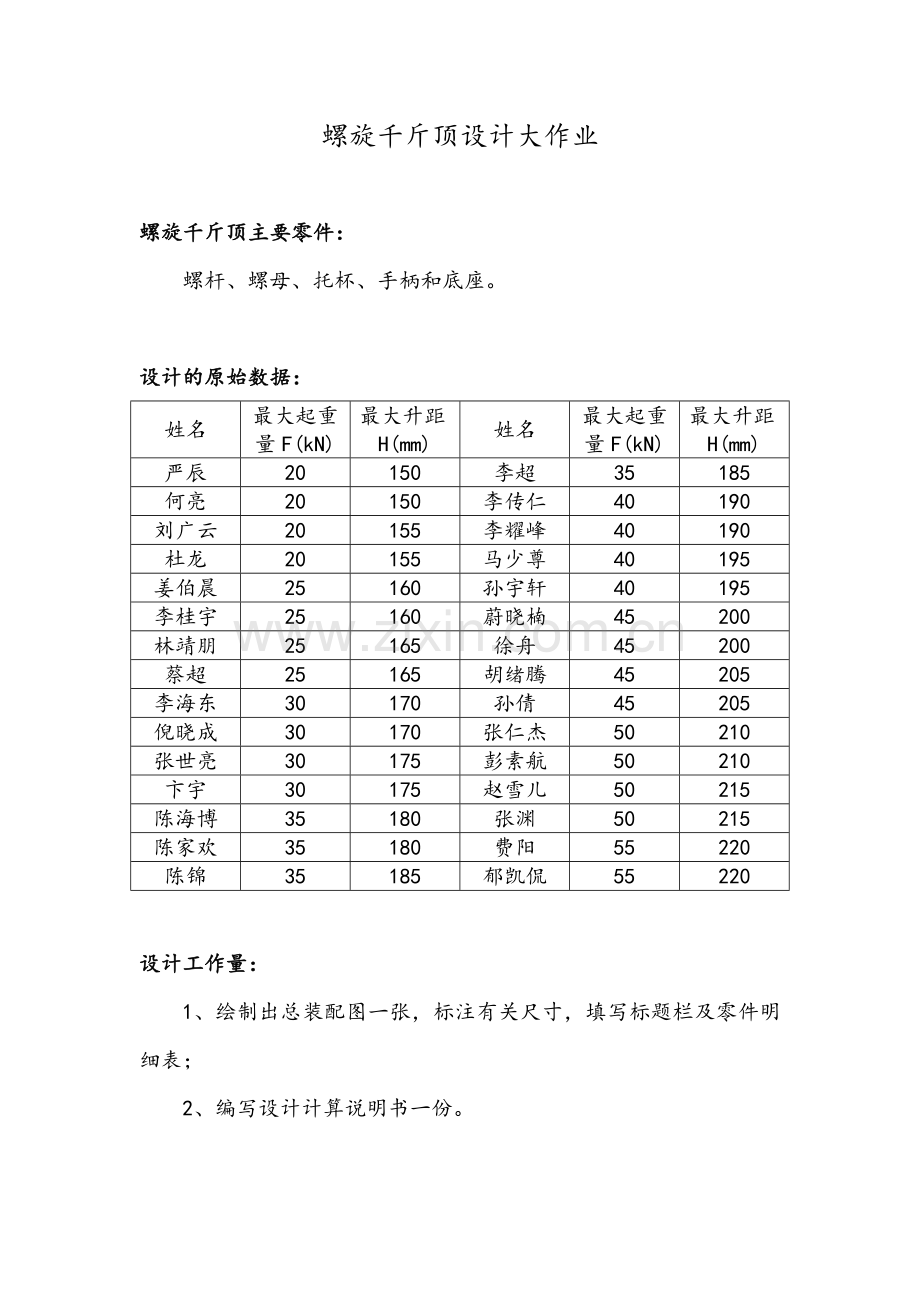

设计的原始数据：
姓名
最大起重量F(kN)
最大升距H(mm)
姓名
最大起重量F(kN)
最大升距H(mm)
严辰
20
150
李超
35
185
何亮
20
150
李传仁
40
190
刘广云
20
155
李耀峰
40
190
杜龙
20
155
马少尊
40
195
姜伯晨
25
160
孙宇轩
40
195
李桂宇
25
160
蔚晓楠
45
200
林靖朋
25
165
徐舟
45
200
蔡超
25
165
胡绪腾
45
205
李海东
30
170
孙倩
45
205
倪晓成
30
170
张仁杰
50
210
张世亮
30
175
彭素航
50
210
卞宇
30
175
赵雪儿
50
215
陈海博
35
180
张渊
50
215
陈家欢
35
180
费阳
55
220
陈锦
35
185
郁凯侃
55
220

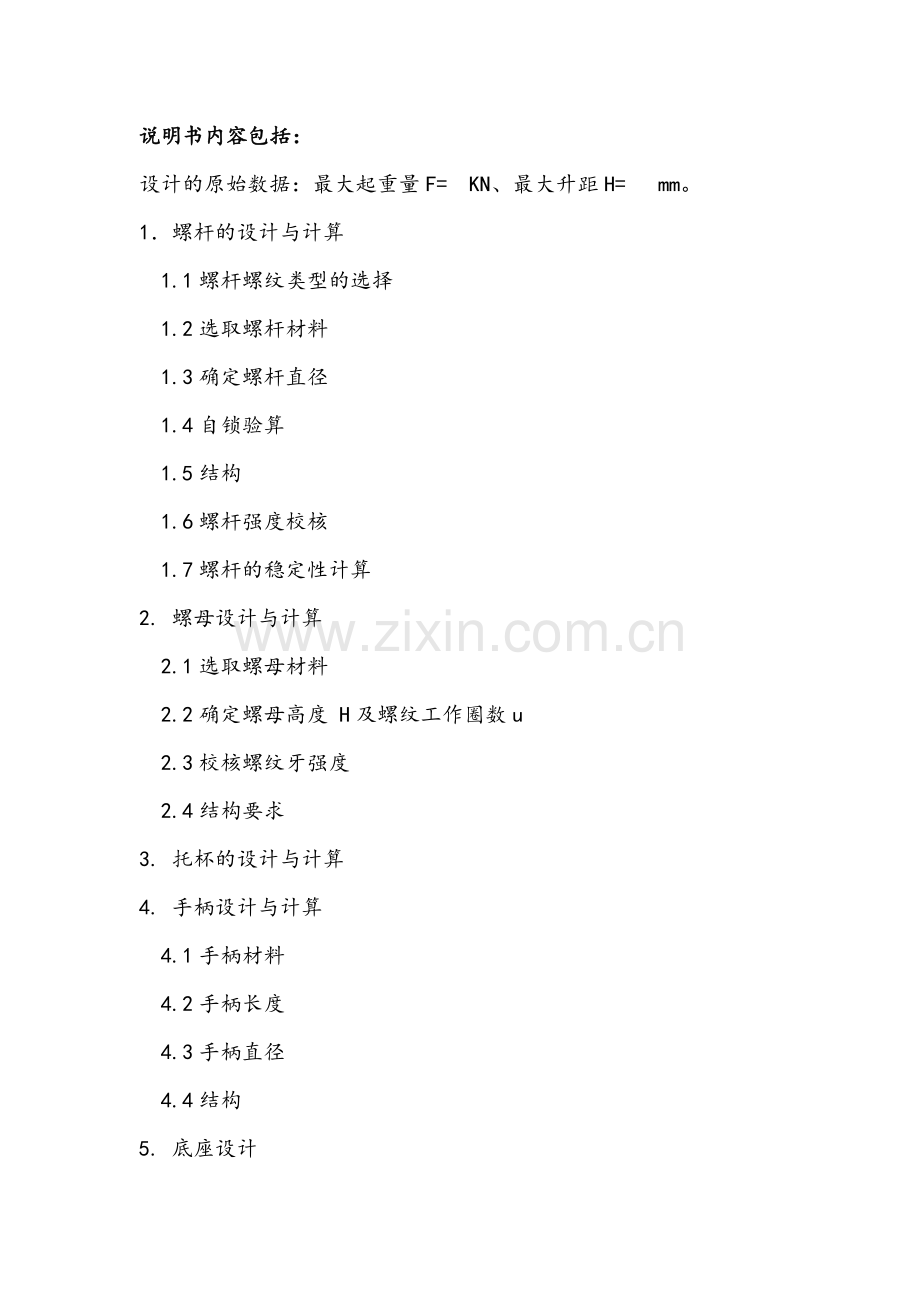

设计工作量：
1、绘制出总装配图一张，标注有关尺寸，填写标题栏及零件明细表；
2、编写设计计算说明书一份。

说明书内容包括：
设计的原始数据：最大起重量F= KN、最大升距H= mm。
1．螺杆的设计与计算
1.1螺杆螺纹类型的选择
1.2选取螺杆材料
1.3确定螺杆直径
1.4自锁验算
1.5结构
1.6螺杆强度校核
1.7螺杆的稳定性计算
2. 螺母设计与计算
2.1选取螺母材料
2.2确定螺母高度 H及螺纹工作圈数u
2.3校核螺纹牙强度
2.4结构要求
3. 托杯的设计与计算
4. 手柄设计与计算
4.1手柄材料
4.2手柄长度
4.3手柄直径
4.4结构
5. 底座设计

相关说明：
螺纹有矩形、梯形与锯齿形，千斤顶常用的是梯形螺纹。
梯形螺纹牙型为等腰梯形，牙形角α=30º，梯形螺纹的内外螺纹以锥面贴紧不易松动；它的基本牙形按GB/T5796.1—2005的规定。千斤顶的自锁行能要好，所以用单线螺纹。
螺杆材料常用Q235、Q275、40、45、55等。
螺母材料一般可选用青铜，对于尺寸较大的螺母可采用钢或铸铁制造，其内孔浇注青铜或巴氏合金。
托杯用来承托重物，可用铸钢铸成，也可用Q235钢模锻制成。
手柄常用Q235和Q215。
底座材料常用铸铁（HT150及HT200），铸件的壁厚δ不应小于8～12mm，为了增加底座的稳定性，底部尺寸应大些，因此将其外形制成1：10的斜度。
