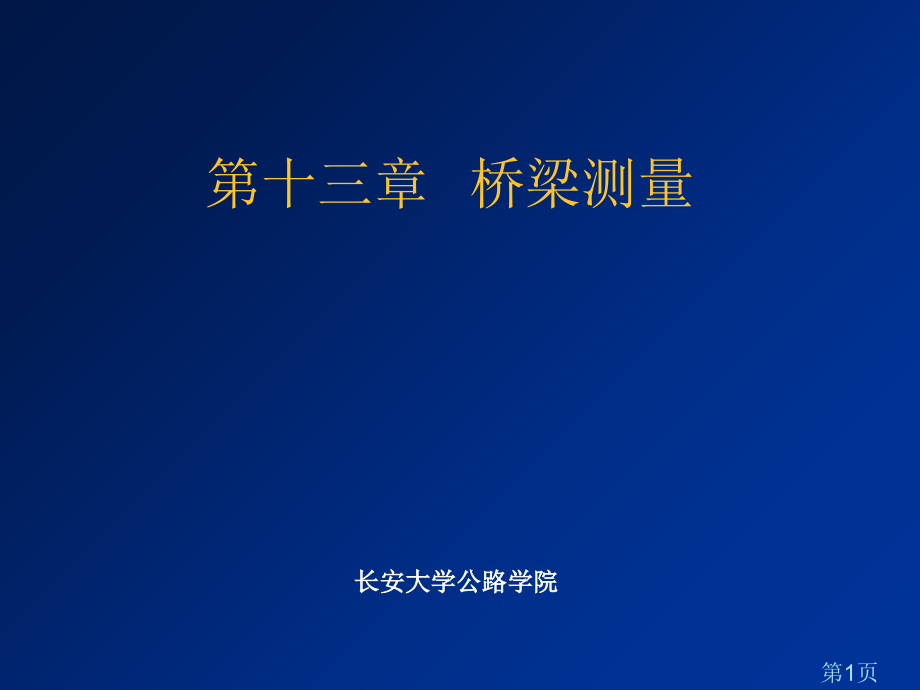

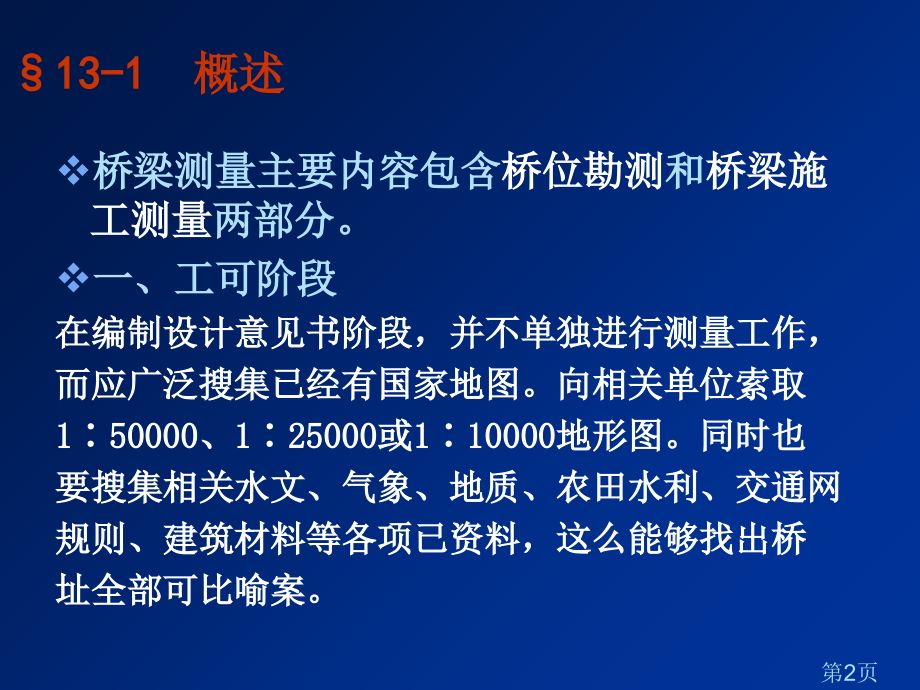

Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,*,Click to edit Master title style,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。谢谢,第十三章 桥梁测量,长安大学公路学院,第1页,13-1 概述,桥梁测量主要内容包含,桥位勘测,和,桥梁施工测量,两部分。,一、工可阶段,在编制设计意见书阶段，并不单独进行测量工作，,而应广泛搜集已经有国家地图。向相关单位索取,150000、125000或110000地形图。同时也,要搜集相关水文、气象、地质、农田水利、交通网,规则、建筑材料等各项已资料，这么能够找出桥,址全部可比喻案。,第2页,13-1 概述,二、设计阶段,1.桥位勘测,中小桥：不单独进行勘测，包含在路线勘测之内。,特大桥梁或技术条件复杂桥梁：需单独进行勘测。,2.设计阶段,设计桥梁需要提供测量资料主要有：桥轴线长度、桥轴线纵断面图、桥位地形图等。,桥位地形图分为桥位总平面图和桥址地形图。,第3页,13-1 概述,三、施工阶段,桥梁在施工阶段，为了确保施工质量到达设计要求平面位置、标高和几何尺寸，就必须采取正确测量方法进行施工测量。,桥位勘测和桥梁施工测量技术要求应符合公路桥位勘测设计规范和公路桥涵施工技术规范要求。,第4页,13-2 桥位控制测量,一、平面控制,1.桥轴线,桥梁中心线称为桥轴线。桥轴线两岸控制在,A、B,间水平距离称为桥轴线长度。,第5页,13-2 桥位控制测量,一、平面控制,2.建立桥位控制网,目标：,建立桥位控制网目标是为了按要求精度求出桥轴线长度和放样墩台位置。,类型：,桥位控制网通常布设形式为双三角形、四边形、双四边形。,第6页,13-2 桥位控制测量,一、平面控制,2.建立桥位控制网,方法：,（1）测角网：建立桥位控制网传统方法是采取三,角网（亦称测角网），这种方法只测三角形内角,和一条或两条基线。,（2）测边网：在控制网中只测三角形边长，从而,求算控制点位置，这种控制网称为测边网。,（3）两种方法比较：测边网有利于控制长度误差即,纵向误差，而测角网有利于控制方向误差即横向误,差。为了充分发挥二者优点，可布设同时测角和,测边控制网，这种控制网称为边角网。,第7页,13-2 桥位控制测量,二、高程控制,桥位高程控制，普通是在路线基平测量时建立。,（1）当水准路线经过宽度为各等级水准测量标准,视线长度2倍以下江河、山谷时，可用普通观察方,法进行，但在测站上应变换一次仪器高度，观察两,次，两次高差之差应符合规范要求。,（2）当高程视线长度超出各级水准测量标准视线长,度2倍以上时，应依据水准等级、视线长度，选择按,直接读数法、光学测微法、倾斜螺旋法、测距三角,高程法等。,第8页,13-2 桥位控制测量,二、高程控制,（3）视线长度超出3500m时，采取方法和要求应,依据测区条件进行专题设计。,（4）跨河水准观察测回数和组数满足规范要求.,当路线跨越水面宽度在150m以上河流、海湾、,湖泊时，两岸水准点高程应采取跨河水准测量,方法建立。,跨河水准跨越宽度大于500m时，必须参考国家水准测量规范，采取精密水准仪观察。,桥梁在施工过程中，还必须加设施工水准点。,第9页,13-3 桥轴线纵断面测量,1.桥轴线纵断面图,桥轴线纵断面测量就是测量桥轴线方向地表起伏,状态，其测量结果绘制成纵断面图，称为桥轴线,纵断面图。桥梁设计时，需要依据桥轴线纵断面图,来决定桥梁孔径和布置墩台位置。,第10页,13-3 桥轴线纵断面测量,2.测设方案设计,桥轴线纵断面测绘范围依据设计需要而定，一,般情况下应测至两岸线路路基设计标高以上。假如,河两岸陡峭或者有河堤，则应测至陡岸边或堤,顶部。如河两岸为浅滩漫流，则岸上测绘范围,以能满足设计包含引桥在内桥梁孔跨、导流建筑,物和桥头引道需要为标准。当地质条件复杂且地,面横坡陡于1:4时，为了更加好地反应地面情况供设计,时参考，尚需在上、下游适当位置处加测辅助纵断,面。,第11页,13-3 桥轴线纵断面测量,3.岸上测量方法,岸上部分与路线纵断面测量方法相同。,4.水下测量方法,水下部分测点位置及其高程都是用间接方法测求,。,（1）测点高程,测点高程测定是先测出水面高程（水位）和水,深，然后由水面高程减去水深，以求河底高程。,（2）测点平面位置,纵断面上测点平面位置和水深是同时测定；,纵断面上测点平面位置测定，依据河宽及地形,条件，可采取断面索法，交会法或单点法。,第12页,13-4 河流比降测量,1.河流比降,河流比降亦称水面坡度，它等于同一瞬间两处水面高程之差与两处距离之比。沿水流方向比降称为纵比降，垂直于水流方向比降称为横比降。,河流比降直接收水位高低、水流深浅及河流宽度影响。为了满足桥梁设计需要，普通要在桥轴线处罚别在不一样水位条件下进行河流比降测量。,第13页,13-4 河流比降测量,2.测设方案,在桥轴线处布设断面,AB,，在上下游分别布设断面,CD,及,EF,。断面间距离视河流比降大小而定，比降小时距离大些，而比降大时则距离小些。在中小河流上，断面间距为2080m，在较大河流上断面间距不应小于规范要求间距。,依据相邻断面间水位高差及其距离,D,，即能够用下式求出河流比降,i,。,第14页,13-5 桥台、桥墩施工测量,一、墩、台定位,1.定位资料,墩、台定位所依据资料为桥轴线控制桩里程和,墩、台中心设计里程，若为曲线桥梁，其墩、台,中心有位于路线中线上，有位于路线中线外,侧，所以还需要考虑设计资料、曲线要素及主点里,程等。,第15页,13-5 桥台、桥墩施工测量,一、墩、台定位,2.直线桥梁墩、台定位,直线桥梁墩、台中心均,位于桥轴线方向上，已知,桥轴线控制桩,A、B,及各墩、,台中心里程，由相邻两,点里程相减，即可求得,其间距离。,普通可采取直接丈量法、电磁波测距法或交会法。,第16页,13-5 桥台、桥墩施工测量,一、墩、台定位,2.直线桥梁墩、台定位,（1）直接丈量法,当桥梁墩、台位于无水河滩上，或水面较窄，用,钢尺能够跨越丈量时，可用直接丈量法。,（2）电磁波测距法,在墩、台中心处能够安置棱镜，而且测距仪与棱,镜能够通视，不论中间是否有水流障碍均可采取。,第17页,13-5 桥台、桥墩施工测量,一、墩、台定位,2.直线桥梁墩、台定位,（3）交会法,假如桥墩所在位置河水较深，无法直接丈量，也,不便于采取电磁波测距仪时，则可用角度交会法测,设墩位。,第18页,13-5 桥台、桥墩施工测量,一、墩、台定位,2.直线桥梁墩、台定位,（3）交会法,角度交会法：,预设觇牌：为了简化工作，可把交会方向延伸到对岸，用觇牌加以固定。,第19页,13-5 桥台、桥墩施工测量,二、墩、台纵横轴线测设,在直线桥上，墩、台纵轴线是指过墩、台中心平行于线路方向轴线；在曲线桥上，墩、台纵轴线则为墩、台中心处曲线切线方向轴线。,墩、台横轴线是指过墩、台中心与其纵轴垂直（斜交桥则为与其纵轴垂直方向成斜交角度）轴线。,第20页,13-5 桥台、桥墩施工测量,三、墩、台基础及细部施工放样,1.明挖基础,（1）基坑放样,在进行基坑放样时，依据墩、台纵横轴线及基坑长度和宽度测设出它边线。假如开挖基坑时，坑边要求含有一定坡度，尚应设放基坑开挖边界限。,在地面上钉出边坡桩后，依据边坡桩撒出灰线，依灰线可进行基坑开挖。,第21页,13-5 桥台、桥墩施工测量,三、墩、台基础及细部施工放样,1.明挖基础,（1）基坑放样,（2）模板放样,进行基础及墩、台身模板放样时，可将经纬仪安,置在轴线上较远一个护桩上，以另一个护桩定,向，这时经纬仪视,线即为轴线方向。,第22页,13-5 桥台、桥墩施工测量,三、墩、台基础及细部施工放样,2.桩基础,桩基础测量工作主要有：测设桩基础纵横轴线、,测设各桩中心位置、测定桩倾斜度和深度以及,承台横板放样等。,第23页,13-6 涵洞施工测量,1.涵洞施工测量时要首先放出涵洞轴线位置，即依据设计图纸上涵洞里程，放出涵洞轴线与路线中线交点，并依据涵洞轴线与路线中线夹角，放出涵洞轴线方向。,2.放样直线上涵洞时，依涵洞里程，自附近测设里程桩沿路线方向量出对应距离，即得涵洞轴线与路线中线交点。,3.涵洞位于曲线上，则采取曲线测设方法定出涵洞与路线中线交点。依地形条件，涵洞轴线与路线有正交，也有斜交。将经纬仪安置在涵洞轴线与路线中线交点处，测设出已知夹角，即得涵洞轴线方向。,第24页,13-7 其它结构物施工测量,一、防护支挡工程施工测量,坡面防护包含植物防护和工程防护，其施工测量方法与路基施工方法相同,冲刷防护分为直接防护和间接防护两种类型。直接防护主要有砌石护坡和抛石。,间接防护亦称导治结构物，形式有丁坝、顺坝；其位置可依据路线中线位置放样，或依据其设计坐标放样。,支挡结构物类型有各种挡土墙、垄石、填石、石垛等，其施工测量方法与石砌护坡施工放样方法基本相同。,第25页,13-7 其它结构物施工测量,一、防护支挡工程施工测量,施工测量时分别从中线对应中桩处沿横断面方向量取计算值，即可放样出基底平面位置，然后用水准仪测量基底标高以确定是否到达设计标高。基底平面位置坐标也可用对应中桩坐标和横距值计算出，然后用全站仪按坐标法进行放样。,第26页,13-7 其它结构物施工测量,二、排水设施施工测量,路基排水设施有边沟、截水沟、排水沟、跌水、急,流槽、蒸发池、明沟、暗沟（管）、渗沟及渗井，,施工放样前普通首先计算出这些排水设施平面中线,或轴线与路基中线相对位置关系，如横距或坐标,等，施工放样时可依据路基中线位置放样出排水设,施中（轴）线，然后用水准仪按设计高程值放样,排水设施施工标高。,第27页,第十三章 教学内容回顾,1.概述,2.桥位控制测量,3.桥轴线纵断面测量,4.河流比降测量,5.桥台、桥墩施工测量,6.涵洞施工测量,7.其它结构物施工测量,Thats all for this chapter！,第28页,
