IC卡全扇区读卡器开发说明

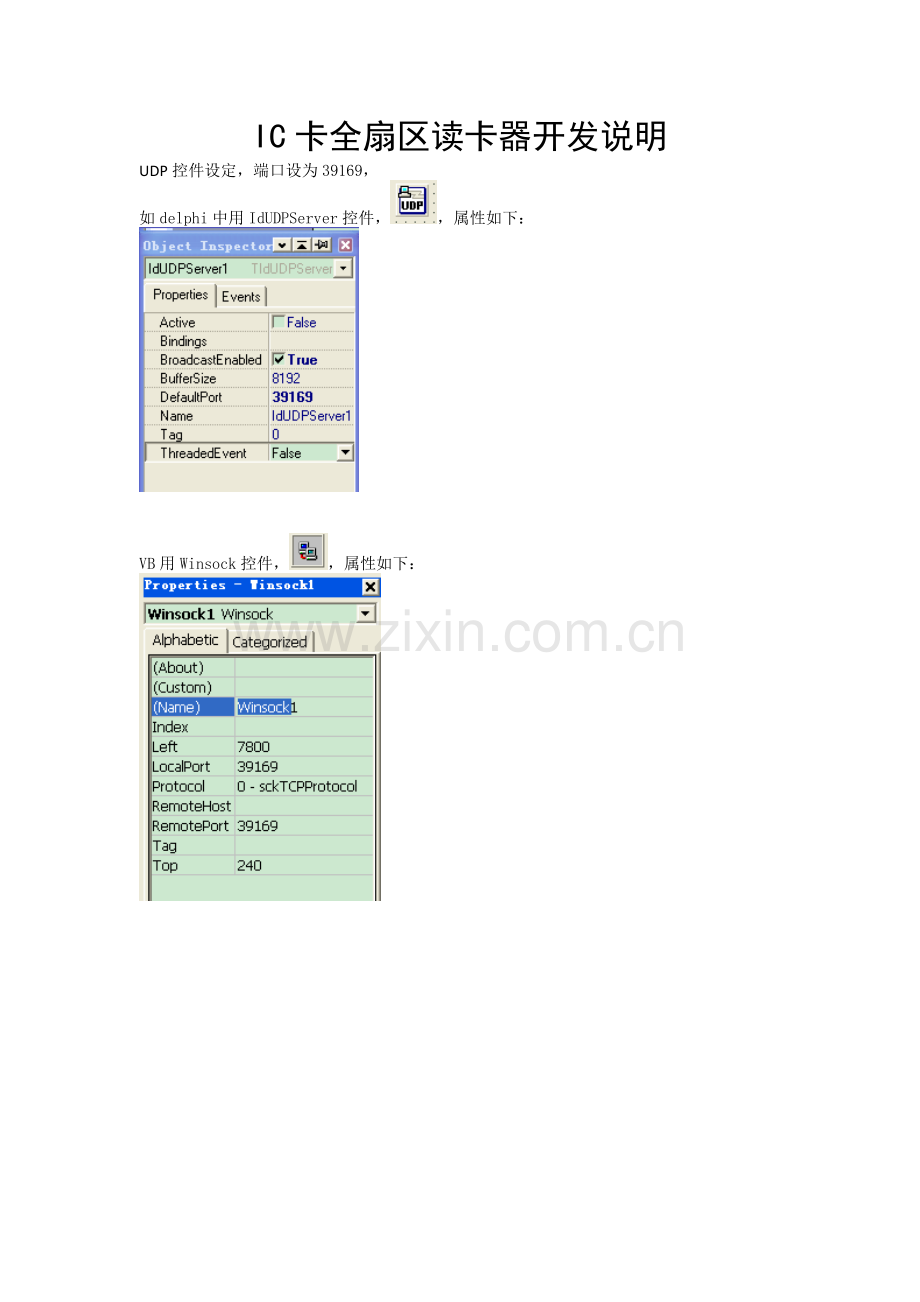

UDP控件设定，端口设为39169，
如delphi中用IdUDPServer控件，，属性如下：

VB用Winsock控件，，属性如下：

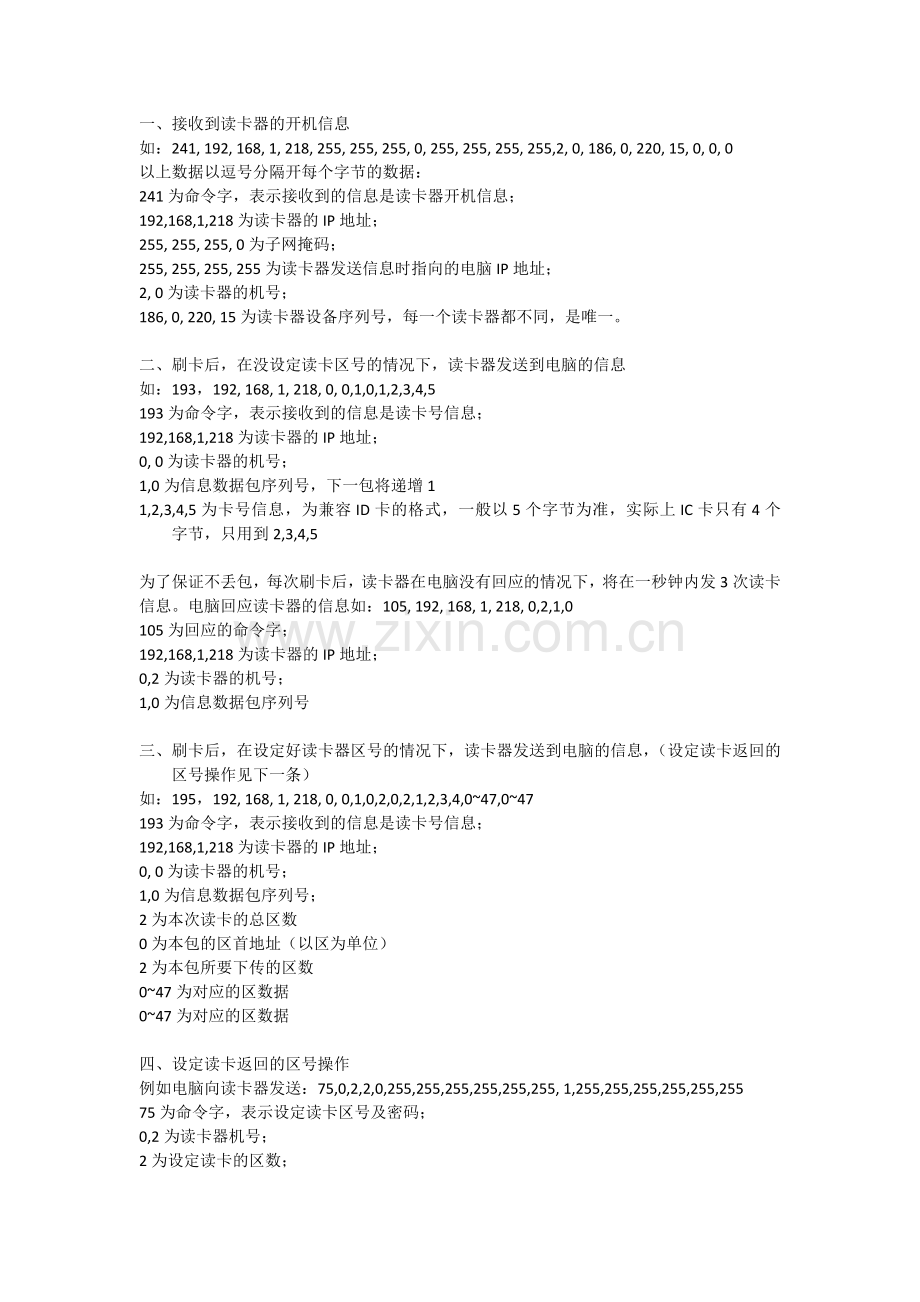

一、 接收到读卡器的开机信息
如：241, 192, 168, 1, 218, 255, 255, 255, 0, 255, 255, 255, 255,2, 0, 186, 0, 220, 15, 0, 0, 0
以上数据以逗号分隔开每个字节的数据：
241为命令字，表示接收到的信息是读卡器开机信息；
192,168,1,218为读卡器的IP地址；
255, 255, 255, 0为子网掩码；
255, 255, 255, 255为读卡器发送信息时指向的电脑IP地址；
2, 0为读卡器的机号；
186, 0, 220, 15为读卡器设备序列号，每一个读卡器都不同，是唯一。

二、 刷卡后，在没设定读卡区号的情况下，读卡器发送到电脑的信息
如：193，192, 168, 1, 218, 0, 0,1,0,1,2,3,4,5
193为命令字，表示接收到的信息是读卡号信息；
192,168,1,218为读卡器的IP地址；
0, 0为读卡器的机号；
1,0为信息数据包序列号，下一包将递增1
1,2,3,4,5为卡号信息，为兼容ID卡的格式，一般以5个字节为准，实际上IC卡只有4个 字节，只用到2,3,4,5

为了保证不丢包，每次刷卡后，读卡器在电脑没有回应的情况下，将在一秒钟内发3次读卡信息。电脑回应读卡器的信息如：105, 192, 168, 1, 218, 0,2,1,0
105为回应的命令字；
192,168,1,218为读卡器的IP地址；
0,2为读卡器的机号；
1,0为信息数据包序列号

三、 刷卡后，在设定好读卡器区号的情况下，读卡器发送到电脑的信息，（设定读卡返回的区号操作见下一条）
如：195，192, 168, 1, 218, 0, 0,1,0,2,0,2,1,2,3,4,0~47,0~47
193为命令字，表示接收到的信息是读卡号信息；
192,168,1,218为读卡器的IP地址；
0, 0为读卡器的机号；
1,0为信息数据包序列号；
2为本次读卡的总区数
0为本包的区首地址（以区为单位）
2为本包所要下传的区数
0~47为对应的区数据
0~47为对应的区数据

四、 设定读卡返回的区号操作
例如电脑向读卡器发送：75,0,2,2,0,255,255,255,255,255,255, 1,255,255,255,255,255,255
75为命令字，表示设定读卡区号及密码；
0,2为读卡器机号；
2为设定读卡的区数；
0为卡的第0区；
255,255,255,255,255,255为卡密码；
1为卡的第1区；
255,255,255,255,255,255为卡密码

设定成功后读卡器会返回75, 192, 168, 1, 218,0,2,3,0
75为命令字；
192, 168, 1, 218为读卡器IP地址；
0,2为读卡器机号；
3,0为设定为读卡区的区标志

五、 写卡操作，必须在设定好读卡返回区号后写卡操作才有效
如一个数据包数据：60,2,0,2,0,2,1,2,3,4,0~47,0~47
60为命令字，表示写卡；
0,2为读卡器机号；
2为本次写卡的区数；
0为本次数据包起始区地址，仅相对于本次写卡的数据包区地址，并不对应卡的区号；
2为本次数据包的区数；

因为写卡操作的数据可能比较长，一个数可能传不完，必须在传完的情况下才开始写卡，
当 本次写卡的区数 >= 本次数据包起始区地址 + 本次数据包的区数 才开始写卡。

六、 驱动显示及声音
如：90,2,0,1,20,1~34

90为命令字，表示驱动显示及声音；
0,2为读卡器机号；
1为声音类型，为255表示不发声音，见下表
0
短滴一声
1
短滴两声
2
短滴三声
3
长鸣一声
4
长鸣两声
5
长鸣三声
6
一长一短
7
一长两短
8
一长三短
9
两长一短
255
不发声

20为显示保留时间，过了这个时间会显示待机状态，为255表示永久显示，直到电脑发出 有新的显示指令来刷新。
1~34为显示内容
