实验一 单级交流放大电路
一、 实验目的
1.熟悉电子元器件和模拟电路实验箱，
2.掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。
3.学习测量放大电路Q点，AV，Ri，Ro的方法，了解共射极电路特性。
4.学习放大电路的动态性能。
二、 实验仪器
1.示波器 2.信号发生器 3.数字万用表
三、 实验原理
三极管及单管放大电路工作原理
四、实验内容及步骤

实验电路

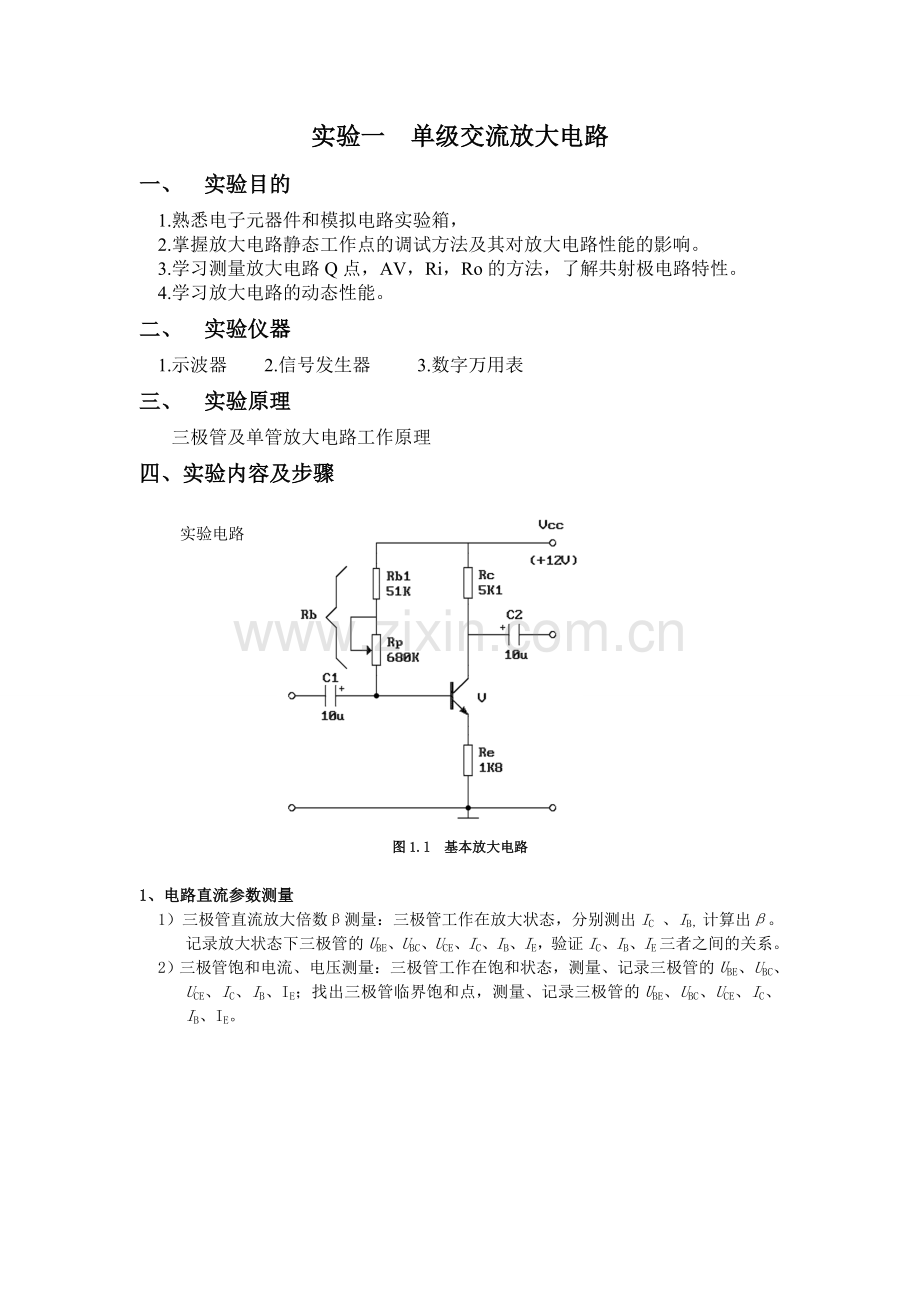

图1.l 基本放大电路

1、电路直流参数测量
1）三极管直流放大倍数β测量：三极管工作在放大状态，分别测出IC 、IB，计算出β。记录放大状态下三极管的UBE、UBC、UCE、IC、IB、IE，验证IC、IB、IE三者之间的关系。
2）三极管饱和电流、电压测量：三极管工作在饱和状态，测量、记录三极管的UBE、UBC、UCE、IC、IB、IE；找出三极管临界饱和点，测量、记录三极管的UBE、UBC、UCE、IC、IB、IE。

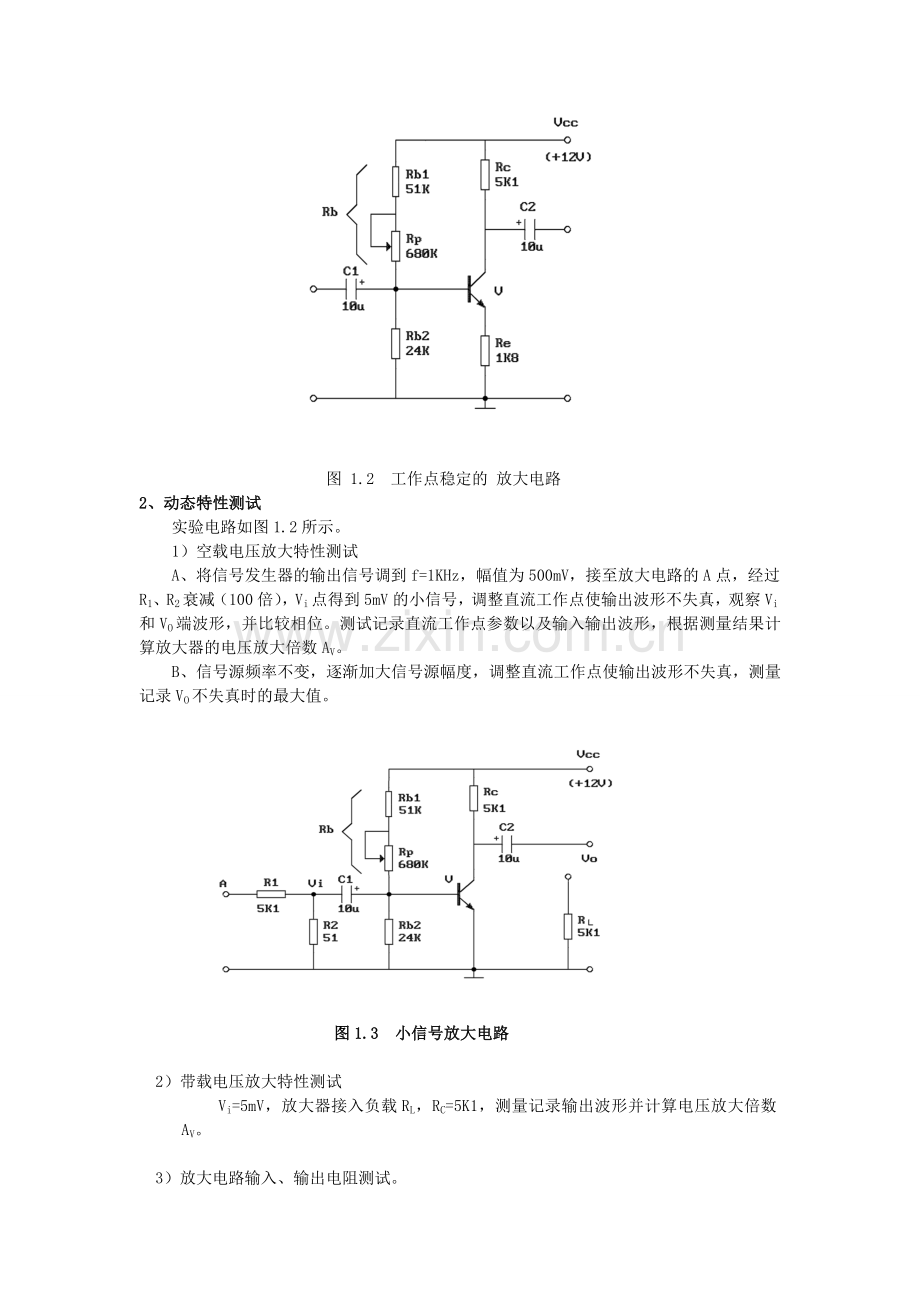

图 1.2 工作点稳定的 放大电路
2、动态特性测试
实验电路如图1.2所示。
1）空载电压放大特性测试
A、将信号发生器的输出信号调到f=1KHz，幅值为500mV，接至放大电路的A点，经过R1、R2衰减（100倍），Vi点得到5mV的小信号，调整直流工作点使输出波形不失真，观察Vi和VO端波形，并比较相位。测试记录直流工作点参数以及输入输出波形，根据测量结果计算放大器的电压放大倍数AV。
B、信号源频率不变，逐渐加大信号源幅度，调整直流工作点使输出波形不失真，测量记录VO不失真时的最大值。

图1.3 小信号放大电路

2）带载电压放大特性测试
Vi=5mV，放大器接入负载RL，RC=5K1，测量记录输出波形并计算电压放大倍数AV。

3）放大电路输入、输出电阻测试。
A、输入电阻测量
所谓输入电阻，指的是放大电路的输入电阻，不包括R1、R2部分。
在输入端串接一个5K1电阻如图1.3，测量VS与Vi，即可计算Ri。

记录VS与Vi,计算Ri。

图1.4 输入电阻测量
B、输出电阻测量(见图1.4）
在输出端接入可调电阻作为负载，选择合适的RL值使放大电路输出不失真(接示波器监视)，测量带负载时VL和空载时的VO，即可计算出

记录VO与VL,计算RO

图1.5 输出电阻测量

五、 数据处理

表 1.1
实测
实测计算
Vbe(V)
Vce(V)
Rb(kΩ)
Ib(μA)
Ic(mA)
0.624
5.866
100
4.4
0.89

仿真数据：
实测
实测计算
Vbe(V)
Vce(V)
Rb(kΩ)
Ib(μA)
Ic(mA)
0.743
3.609
67.68
10.658
1.213

表 1.2 RL= ∞
实测
实测计算
估算
Vi(mV)
Vo(V)
Av
Av
4.97
0.74
149
148.3
8.07
1.21
150
148.3
10
1.53
153
148.3

仿真数据：
实测
实测计算
估算
Vi(mV)
Vo(V)
Av
Av
5
1.15
23

8
1.86
232.5

10
2.34
234

表 1.3
给定参数
实测
实测计算
估算
Rc
Rl
Vi(mV)
Vo(V)
Av
Av
2k
5k1
5
0.38
76
64
2k
2k2
5
0.77
54
46.7
5k1
5k1
5
0.63
82
74.9
5k1
2k2
5
0.32
64
78.5

仿真数据：
给定参数
实测
实测计算
估算
Rc
Rl
Vi(mV)
Vo(V)
Av
Av
2k
5k1
5
0.425
85

2k
2k2
5
0.316
63.2

5k1
5k1
5
0.528
105.6

5k1
2k2
5
0.404
80.8

表 1.4
Rp
Vb
Vc
Ve
输出波形情况
最
大

0.271
12.01

0

合
适

0.652
6.65

0

最
小
0.704
0.387

0

仿真数据：
Rp
Vb
Vc
Ve
输出波形情况
最
大
0.545
饱和失真
11.989
0

合
适
0.742
5.214
0

最
小
0.767
截止失真
0.7504
0

六、 实验结论及分析讨论
1、这个是NPN型三极管，只有在Uc>Ub>Ue时管子才处于放大状态
2、测三极管B、C和B、E极间正反向导通电压，可以判断好坏；
3、测电解电容的好坏必须使用指针万用表，通过测正反向电阻。
