用Altium Protel DXP设计制作单面印制电路板（TDA2030功放）
这是网上别人卖成品功放TDA2030电路板的样子

电源部分电路：（变压器没画）

功放电路部分：（其实音频输出端还有个耳机插孔的，没画）

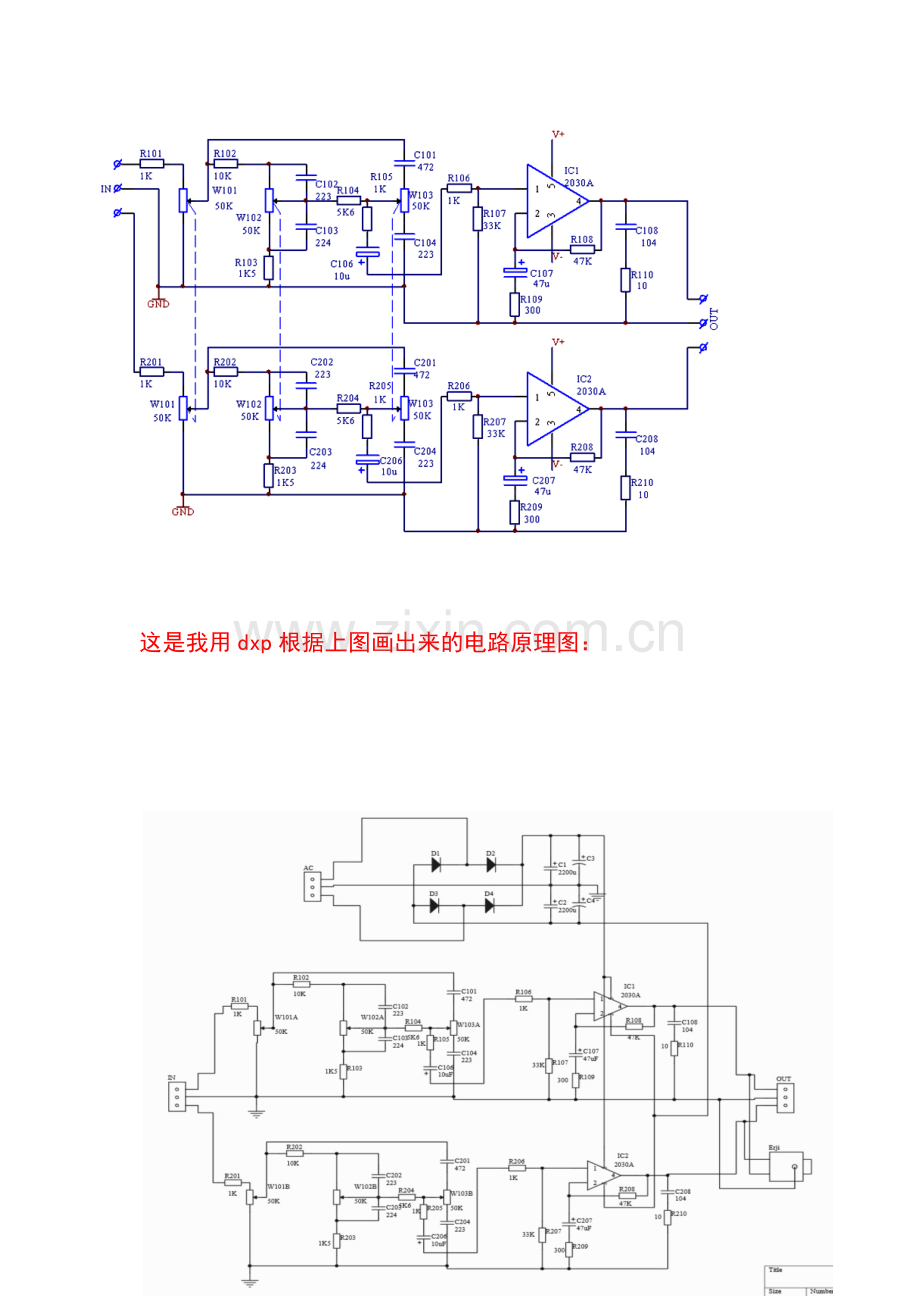

这是我用dxp根据上图画出来的电路原理图：

这是我画的部分元件的封装：

用dxp画封装的时候，要特别注意实际元器件的封装的大小，特别是引脚间距，间距不对的话到时板子刻出来可能会导致元件插不进去，孔径的大小也同样的重要的哦。

这是我的pcb排版的图，实话说,布得不好看,覆铜了。

吼吼，拿电路板雕刻机去雕刻电路就好了。

这个是我用实验室的电路板雕刻机雕刻出来的:
我觉得我覆的那些铜都是直角,看看去有点丑丑的…..

实训的心得及体会:
经过本次实训，使我基本的了解了印制电路板的制作流程，记得在实训前，我们只是在计算机上学习些理论知识，例如画画电路图、做做封装，说实话，我觉得这未免有点脱离实践了，所以说，实训是很有必要的，当我们为之前的理论知识付之于实践的时候，出现了这样的那样的问题，这些实践中存在的实际的问题，我们不得不去考虑的，是不能忽视的，只有实践才会懂得其中的一些问题，理论知识和实践相结合是教学环节中相当重要的一个环节，只有这样才能提高自己的实际操作能力，并且从中培养自己的独立思考、勇于克服困难、团队协作的精神。其中出现了很多问题，例如元器件的封装问题，引脚的间距和孔径的大小等问题，我们之前没重视过认真考虑过这些问题，结果刻出来的电路板元器件就插不进去了，虽然这些都是些小问题，但就是这些小问题就会影响到制作电路板成功与否。对于我们，最具挑战的就是PCB排版的问题，需要我们的耐心和毅力，我们还需努力，这门课的知识对于我们的专业来说很重要，所以我必须进一步学好它，提升自己的专业技术水平。
感谢这一周以来老师的细心指导，由衷的向您说一声：老师，您辛苦了!
