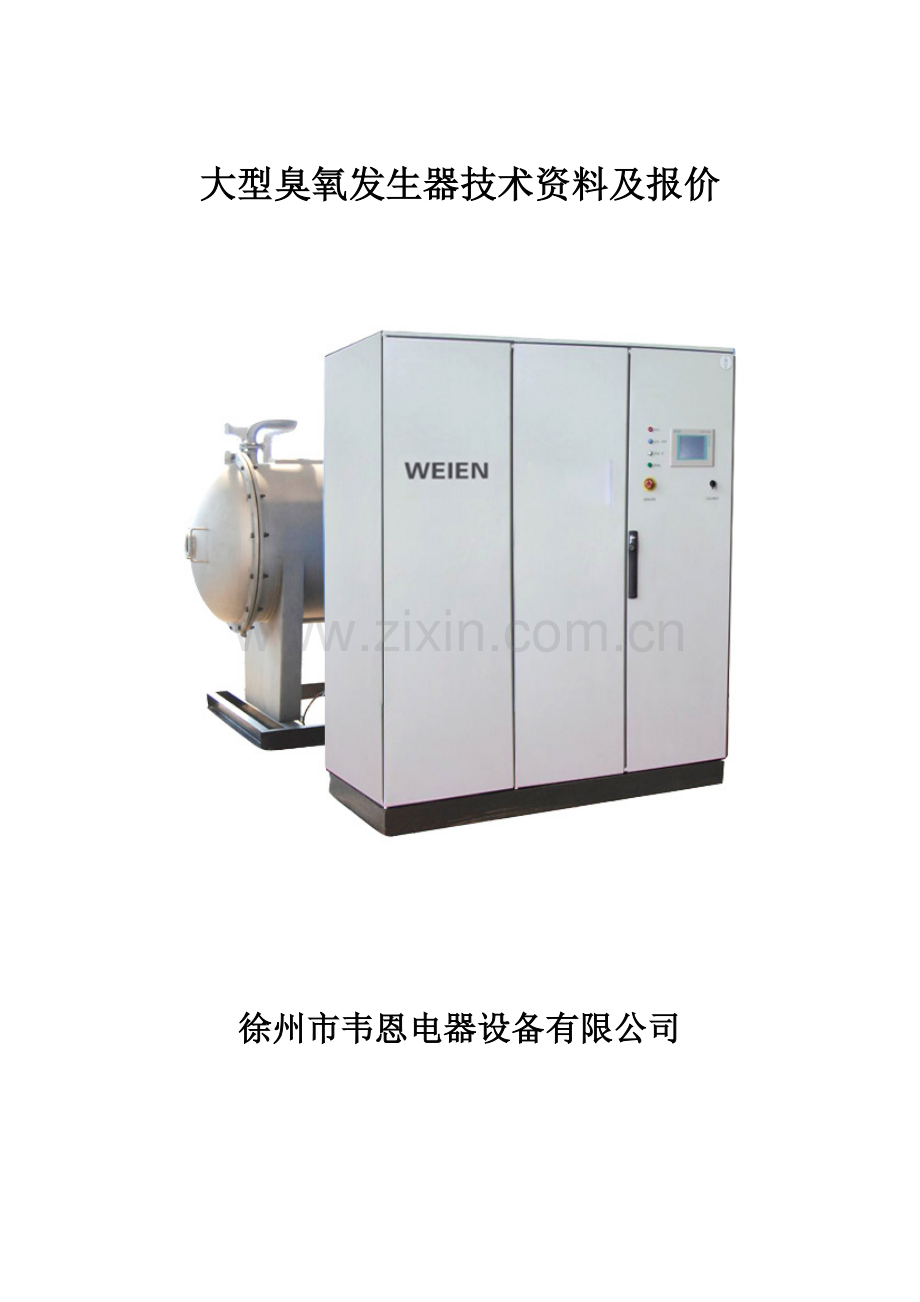

大型臭氧发生器技术资料及报价

徐州市韦恩电器设备有限公司

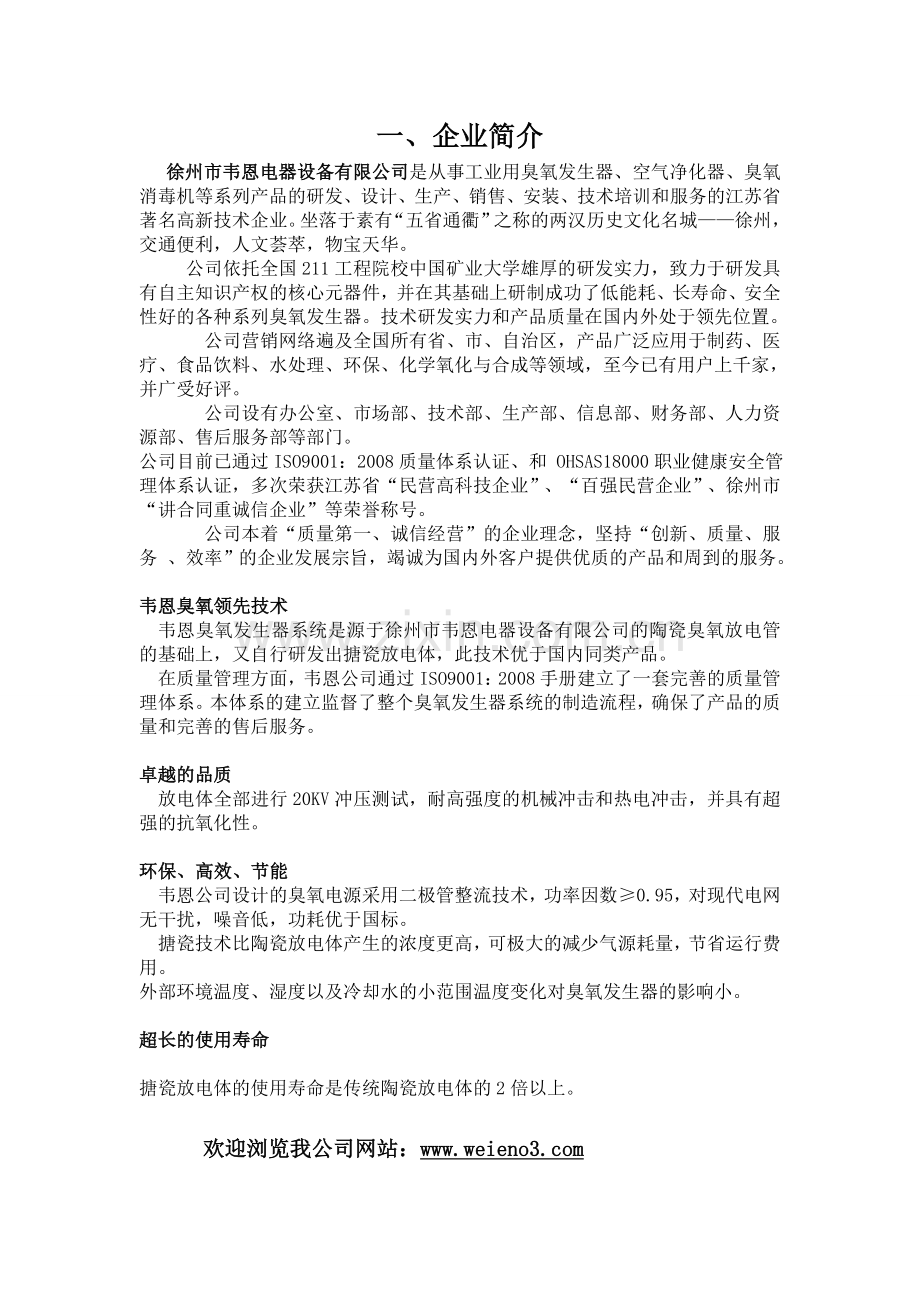

一、企业简介
徐州市韦恩电器设备有限公司是从事工业用臭氧发生器、空气净化器、臭氧消毒机等系列产品的研发、设计、生产、销售、安装、技术培训和服务的江苏省著名高新技术企业。坐落于素有“五省通衢”之称的两汉历史文化名城——徐州，交通便利，人文荟萃，物宝天华。
   公司依托全国211工程院校中国矿业大学雄厚的研发实力，致力于研发具有自主知识产权的核心元器件，并在其基础上研制成功了低能耗、长寿命、安全性好的各种系列臭氧发生器。技术研发实力和产品质量在国内外处于领先位置。
    公司营销网络遍及全国所有省、市、自治区，产品广泛应用于制药、医疗、食品饮料、水处理、环保、化学氧化与合成等领域，至今已有用户上千家，并广受好评。
    公司设有办公室、市场部、技术部、生产部、信息部、财务部、人力资源部、售后服务部等部门。
公司目前已通过ISO9001：2008质量体系认证、和 OHSAS18000职业健康安全管理体系认证，多次荣获江苏省“民营高科技企业”、“百强民营企业”、徐州市“讲合同重诚信企业”等荣誉称号。
    公司本着“质量第一、诚信经营”的企业理念，坚持“创新、质量、服务 、效率”的企业发展宗旨，竭诚为国内外客户提供优质的产品和周到的服务。

韦恩臭氧领先技术
韦恩臭氧发生器系统是源于徐州市韦恩电器设备有限公司的陶瓷臭氧放电管的基础上，又自行研发出搪瓷放电体，此技术优于国内同类产品。
在质量管理方面，韦恩公司通过ISO9001：2008手册建立了一套完善的质量管理体系。本体系的建立监督了整个臭氧发生器系统的制造流程，确保了产品的质量和完善的售后服务。

卓越的品质
放电体全部进行20KV冲压测试，耐高强度的机械冲击和热电冲击，并具有超强的抗氧化性。

环保、高效、节能
韦恩公司设计的臭氧电源采用二极管整流技术，功率因数≥0.95，对现代电网无干扰，噪音低，功耗优于国标。
搪瓷技术比陶瓷放电体产生的浓度更高，可极大的减少气源耗量，节省运行费用。
外部环境温度、湿度以及冷却水的小范围温度变化对臭氧发生器的影响小。

超长的使用寿命

搪瓷放电体的使用寿命是传统陶瓷放电体的2倍以上。

欢迎浏览我公司网站：
二、设备技术参数及报价
WE-DT-3Kg/h臭氧系统设备报价 单位：万元
序号
名称
型号和规格
数量
单价
小计
厂家
臭氧发生器系统（手动控制）
1
臭氧发生器
WE-DT-3000
1台
24
24
韦恩电器
气源系统
1
无油压缩机
WW-3.0/7
1台
3.0
3.0
安庆
2
冷冻干燥机
XS-3.6A
1台
0.8
0.8
杭州盛翔
3
吸附式干燥机
XS-3.6WXF
1台
1.25
1.25
杭州盛翔
4
过滤器
C/T/A-001
3支
0. 1
0.3
杭州盛翔
5
过滤器
H-001
1支
0.15
0.15
杭州盛翔
6
储气罐
1M3/0.8Mpa
1台
1.0
1.0
上海申江
仪器仪表
1
空气减压阀
配套
1只
包含在主机价格中
宁波保德
2
玻璃浮子流量计
1只
浙江银环
3
冷却水流量开关
1只
AKHF系列
4
就地显示仪表
1套
青岛欧力
配电柜
1
配电柜
配套
1台
0.20
0.20
韦恩
备品
1
搪瓷放电体
WDA-500
5支
0.00
0.00
韦恩
2
高压熔断器
RD-1A
5支
0.00
0.00
韦恩
3
密封圈
氟橡胶
2套
0.00
0.00
韦恩
其它
1
包装、运费

0.60
0.60

2
调试费

0.40
0.40

3
安装费用

0.80
0.80

合计
（RMB）叁拾贰万伍仟元整 ￥32.5万元
备注

① 生产周期：35个工作日供货；②付款方式：预付款30%，发货前付至90%，调试完毕后付5%，余5%质保金，一年后付清
主要设备技术参数:
臭氧发生系统

主

机

部

分
制造商
徐州市韦恩电器设备有限公司
/
臭氧发生器型号
WE-DT-3000
/
臭氧产量
≥3kg
空气源标准状态下
臭氧出气浓度
20-30 mg/l
空气源浓度标准要求
臭氧出气量
110-160M3/h
/
主机功率
50KW
空气源≤18kW·h/kgO3
冷却方式
水冷
/
臭氧产量调节范围
10%-100%
可线性调节
运行时间
24 h/D不间歇运行
365天/年
臭氧发生室材质
304不锈钢
电极为316L不锈钢
臭氧发生室尺寸
/
整体尺寸
2500×2800×2250
臭氧电源尺寸
/
电
参
数
电源要求
380V±10%，50±1HZ，三相
/
工作电压
4000-4500 V
/
工作频率
1000-1300 HZ
/
功率因数
≥0.92
标准要求≥0.92
气
源
参
数
进气露点
≤-55 ℃
常压下露点要求
含油量
≤0.01 mg/ M3
/
颗粒物尺寸
≤0.1 μm
/
臭氧发生室进气压力
0.1-0.15 Mpa
/
臭氧出气压力
0.08-0.10 Mpa
/
臭氧发生室进气管径
DN65
/
臭氧发生室出气管径
DN65
/
冷
却
水
参
数
冷却水流量
6-8 M3/h
/
冷却水进水压力
0.2-0.3 Mpa
/
冷却水进水温度
≤30 ℃
/
冷却水浑浊度
≤10度
/
冷却水硬度
≤450 mg/l
/
冷却水中氯化物含量
≤100 mg/l
峰值
冷却水中COD含量
≤100 mg/l
/
冷却水中悬浮物含量
≤10 mg/l
不能沉积在容器内
三、技术方案
1、臭氧发生器设计、制造和检验标准
1.1 臭氧发生器设计、制造标准
1.1.1中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》；
1.1.2国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器；》
1.2 臭氧发生器检验标准
1.2.1中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》；

2、臭氧发生器环境条件及设计条件
2.1 温度：环境温度范围为0—40℃。
2.2 湿度：相对湿度＜70%。
2.3 冷却水：冷却水温度≤30℃，一般可使用工艺中的自来水作为臭氧发生器的冷却水。
2.4 大气压：臭氧发生器按标准大气压设计，即大气压为101.3Kpa，大气压的变化对设备正常工作基本无影响。
2.5 气源：使用空气源，气源露点要求＜-55℃。

3、臭氧系统主要配套设备说明：
序号
名称
生产厂家
数量
备注
臭氧发生器系统
1
臭氧发生器
WE系列
1台

气源系统
1
无油压缩机
安庆
1台
螺杆压缩机的工作原理是压缩气体的体积，使单位体积内气体分子的密度增加以提高压缩空气的压力；气源的工作压力应比气动系统中的最高工作压力高20%左右，因为要考虑供气管道的沿程损失和局部损失。如果系统中某些地方的工作压力要求较低，可以采用减压阀供气
2
冷冻干燥机
杭州盛翔
1台
冷冻式干燥机是将饱和状况下的压缩空气降温冷凝除水，可去除压缩空气中约80%的水分，除水
量大，能耗低。冷凝水自动排出，加大预冷器、冷凝器、热交换器面积保证空气出口管路不结露，气源可达到大气露点-20℃左右。
3
吸附式干燥机
杭州盛翔
1台
无热再生吸附式干燥机是利用“变压吸附”来达到干燥效果的。由于空气容纳水气的能力与压力成反比，其干燥后的一部分空气减压膨胀至大气压，这种压力变化使膨胀空气变得更干燥，然后让
它流过未接通气流的需再生的干燥剂层。干燥的再生气吸出干燥剂里的水分，将其带出干燥机来达到脱湿的目的，与
冷干机配合使用气源露点可达到-55℃。
4
过滤器
杭州盛翔
C-001
1支
适用于滤除大量液体和3微米大小的凝聚物，最大油份残留含量5ppm w/w
T-001
1支
适用于滤除液态水和油，可滤除小至1微米的固态颗粒，最大油份残留含量1.0ppm w/w
A-001
1支
适用于聚对细小的水汽和油雾，可滤除小至0.01微米的固态颗粒，最大油份残留含量0.01 ppm w/w
H-001
1支
适用于滤除活性炭通常可吸收的油蒸汽和碳氢化合物蒸汽，可去除小至0.01微米的固态颗粒，最大油份残留含量0.003 ppm w/w
5
储气罐
上海申江
1台
储存压缩空气，稳定释放均压空气，减少压缩机的启停频率
仪器仪表
1
空气减压阀
宁波保德
1只
调节臭氧发生器进气气源压力
2
工艺阀门
宁波保德
1套
手动调节臭氧发生器进出气，进出水流量
3
金属浮子流量计
浙江银环
1只
显示臭氧发生器出气流量，不锈钢材质，耐腐蚀
4
冷却水流量开关
AKHF系列
1只
检测冷却水流量
5
就地显示仪表
青岛欧力
1套
显示管道中气源及冷却水压力、流量等参数
四、韦恩臭氧技术概述
1、韦恩臭氧发生器技术优势
● 先进的高钛搪瓷放电管技术
● 最优化的机械设计
● 先进的IGBT供电单元
● 低谐波污染
● 低能耗
● 臭氧浓度高、结实耐用
● 结构紧凑
● 低维护工作量
● PLC自动化、人机界面控制
● 较大型处理装置、总线可选
● 发生管采用内、外电极双水冷，连续工作臭氧产量基本无衰减；
2、韦恩臭氧发生器的特点简介
●臭氧发生室
臭氧发生室材质为304不锈钢，整体喷砂处理，采用罐式结构，合理布置了水路、气路、高压线路及冷却水腔，管路完整配备各种阀门及相关仪表，最优化的机械设计，使水、气管路畅通无阻，保证了水、气能源最有效的利用以及高压电路的安全性。放电体的电极为两个同心管，内外电极均由316不锈钢制成，保证了放电的效率和耐腐性。每一组放电体都配有单独的高压快速熔断器，以保证单组放电体的出现故障而不影响其他放电体工作。

●臭氧放电体
韦恩臭氧发生器专用臭氧放电体为WDA-500型高钛搪瓷臭氧放电体，韦恩工程师针对目前国内搪瓷臭氧放电体的普通技术薄弱现状，经过反复试验，多次改进，最终选用进口材料在800℃下烧结而成，相比国内现有搪瓷放电体，性能更加优越。
WDA-500型高钛搪瓷臭氧放电体，在烧结过程中的每一道工序都严格控制，使放电体的同心度水平达到最高，与内管的匹配控制在最佳参数值，大大提高了放电体的放电效率。
WDA-500型高钛搪瓷放电体的成品筛选也同样严格要求。每支放电体烧结完成之后，要经过同心度的检验、与内管匹配性检验、3倍工作电压冲击试验等层层检测，以保证每一支装配进发生室的放电体都能稳定、高效的工作，以避免日后繁琐的维护。

●高压快速熔断器
高压快速熔断器的作用，是在臭氧发生室局部电流过大时，靠自身熔断来保护整个臭氧系统的继续正常运行。韦恩臭氧发生室专用高压快速熔断型号RD-1A，其显著特点就是能在电流超出设计电流的瞬间快速熔断，相比其他的低压熔断器的缓慢熔断，RD-1A高压快速熔断器对臭氧系统的保护更安全、迅速。

●变压器
高压变压器用于传递功率和电子功率电路的输出与放电室匹配，对其参数的要求与普通变压器有所区别。由于放电室在整个工作过程中，负载不仅在数值上变化很大，其特性也随着起辉或正常工作时的状态不同而改变，从而要求变压器有一定的漏感来平衡上述变化，以便保护电子元器件。

●控制板
包括同步脉冲触发电路、电流电压反馈电路、数字PID调节回路等，使工作频率和输出电压可调，从而实现主电路的协调稳定工作，并具有电路保护功能。电源控制核心为高可靠CPU，设置自动软启动功能，并设置多重保护装置保证整机的高效、可靠和稳定，产量和浓度还可根据实际需要实现平滑调节。

五、售后服务
1．设备质保期
设备保修期为设备出厂之日起13个月内或调试验收合格后12个月内，以先到者计；
2．操作、维修人员的培训
免费安排主方操作、维护人员培训，达到：
① 操作人员能熟练操作设备；
② 维修人员需掌握设备的日常维护和维修工作。
3．用户走访
在保修期内不少于一次；检查设备运行状况，给用户提供合理化建议。
4．故障排除
① 接到用户设备出现故障的信息后，当日给用户明确答复；
② 接到服务电话后，本市4小时到达现场，省内其他地市48小时到达现场，省外地市在72小时内可到达用户现场，检修设备保证用户正常使用。
5．其他服务
① 建立用户电脑档案，协助用户进行设备管理；
② 定期提醒用户更换易损件，检查设备及注意事项。
6．质量承诺：
① 所提供设备满足贵公司使用的要求，在保证设备满足所提供技术文件质量指标的前提下，保证设备的安全性、可靠性、稳定性。
② 供方向需方保证：如因设计、制造上的缺陷和材料上的不良而使设备发生故障，供方为需方免费修理并更换新损坏零件，期限为设备出厂之日起15个月内或调试验收合格后12个月内，以先到者计。
③ 在正常的使用情况下，整机设备使用寿命为10年。
④ 不受设备改型而影响配件的供应，保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者，不属于免费维修范围：
1） 没有按照操作说明书上要求操作造成的故障；
2） 由于碰撞或其他外部原因造成的故障；
3） 自行拆装、修理放电室及高压电源造成的故障。
