开关机械特性.doc

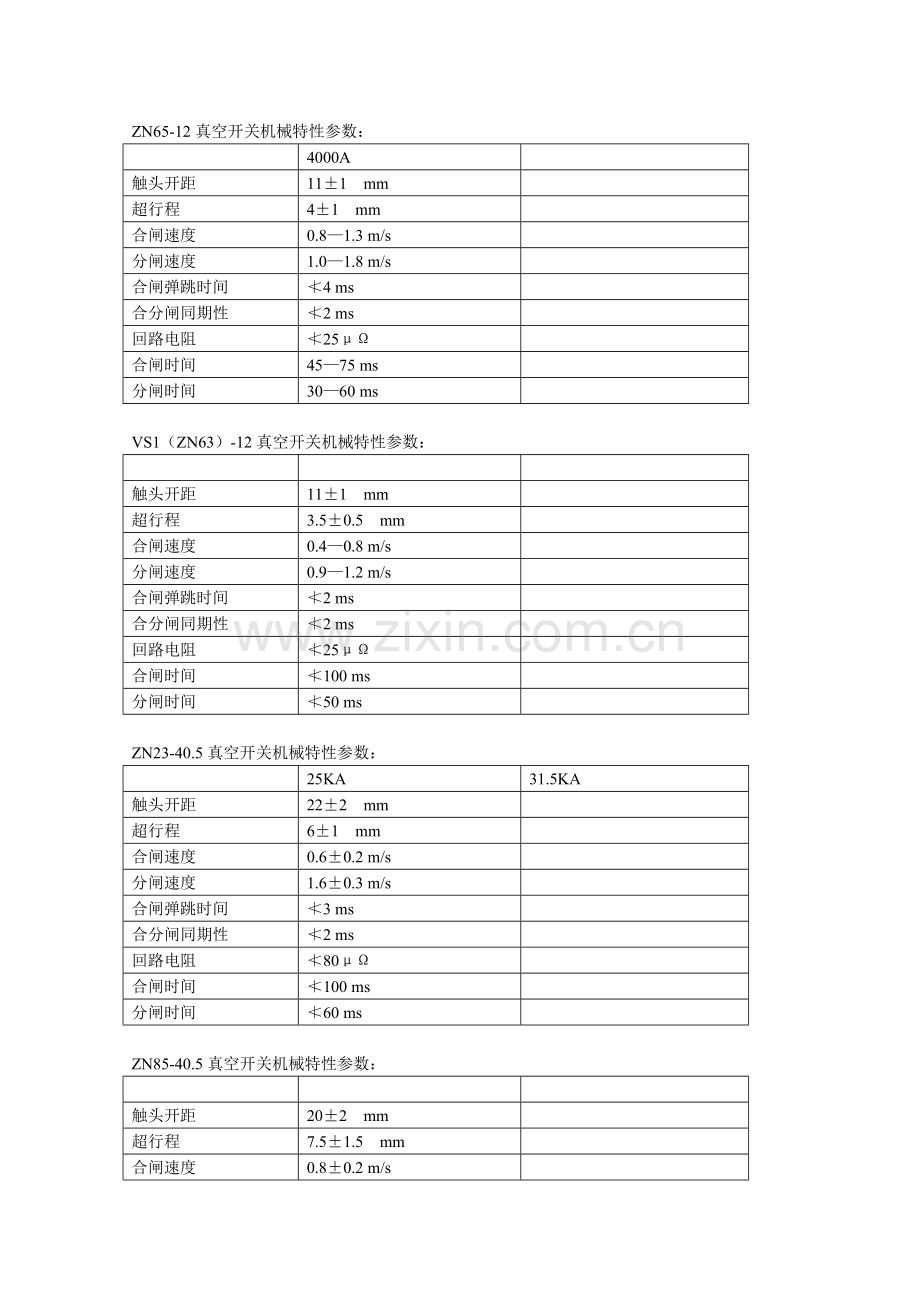

ZN65-12真空开关机械特性参数：

4000A

触头开距
11±1 mm

超行程
4±1 mm

合闸速度
0.8—1.3 m/s

分闸速度
1.0—1.8 m/s

合闸弹跳时间
≮4 ms

合分闸同期性
≮2 ms

回路电阻
≮25μΩ

合闸时间
45—75 ms

分闸时间
30—60 ms

VS1（ZN63）-12真空开关机械特性参数：

触头开距
11±1 mm

超行程
3.5±0.5 mm

合闸速度
0.4—0.8 m/s

分闸速度
0.9—1.2 m/s

合闸弹跳时间
≮2 ms

合分闸同期性
≮2 ms

回路电阻
≮25μΩ

合闸时间
≮100 ms

分闸时间
≮50 ms

ZN23-40.5真空开关机械特性参数：

25KA
31.5KA
触头开距
22±2 mm

超行程
6±1 mm

合闸速度
0.6±0.2 m/s

分闸速度
1.6±0.3 m/s

合闸弹跳时间
≮3 ms

合分闸同期性
≮2 ms

回路电阻
≮80μΩ

合闸时间
≮100 ms

分闸时间
≮60 ms

ZN85-40.5真空开关机械特性参数：

触头开距
20±2 mm

超行程
7.5±1.5 mm

合闸速度
0.8±0.2 m/s

分闸速度
1.8±0.2 m/s

合闸弹跳时间
≮3 ms

合分闸同期性
≮2 ms

回路电阻
≮40μΩ

合闸时间
≮100 ms

分闸时间
≮60 ms

ZN12-12真空开关机械特性参数：

1250A
3150A

触头开距
11±1 mm
11±1 mm

超行程
6±2 mm
8±2 mm

合闸速度
0.5—0.9 m/s
0.8—1.3 m/s

分闸速度
1.0—1.4 m/s
1.0—1.8 m/s

合闸弹跳时间
≮2 ms
≮2 ms

合分闸同期性
≮2 ms
≮2 ms

回路电阻
≮25μΩ
≮25μΩ

合闸时间
45—75 ms
45—75 ms

分闸时间
30—60 ms
30—60 ms

LN2-40.5 SF6开关机械特性参数：

1600A

导电杆行程
60 +3 -1 mm

刚合速度
≮1.9 m/s

刚分速度
2.2±2.5 m/s

最小电气间隙
310 mm

合分闸同期性
≮2 ms

回路电阻
≮35μΩ

合闸时间
≮150 ms

分闸时间
≮60 ms

SF6额定压力（20℃）
0.65Mpa

SF6闭锁压力（20℃）
0.59Mpa

序号
项目
单位
参　　　数
ZN28A-12/630、1000、1250-20
ZN28A-12/630、1250、1600-25
ZN28A-12/630、1250、2500-31.5
1
额定电压
kV
12
12
12
2
额定电流
A
630 1000 1250
630 1250 1600
1250 1600 2000 2500
3
额定短路开断电流
kA
20
25
31.5
4
额定短路关合电流（峰值）
kA
50
63
80
5
额定耐受电流（峰值）
kA
50
63
80
6
额定短时耐受电流
kA
20
25
31.5
7
额定短时持续时间
s
4
4
4
8
额定短路开断电流开断次数
次
50
50
50
9
额定操作顺序

分-0.3s-合分-180s-合分
10
1min 工频耐受电压 （有效值）
kV
42
42
42
11
雷电冲击耐压

75
75
75
12
机械寿命
次
10000
10000
10000
13
触头开距
mm
11±1
11±1
11±1
14
接触行程
mm
4±1
4±1
4±1
15
三相分合闸同期性
ms
≤2
≤2
≤2
16
合闸触头弹跳时间
ms
≤2
≤2
≤2
17
极间中心距
mm
250±5
250±5
250±5
18
平均分闸速度（接触油缓冲器前）
m/s
0.7～1.3
0.7～1.3
0.9～1.3
19
平均合闸速度
m/s
0.4～0.8
0.4～0.8
0.4～0.8
20
动静触头累计允许磨损厚度
mm
3
