Fireworks MX 模拟灯泡效果
直线网

  　　Fireworks MX 增加了一些像素图处理功能以后，我们不仅可以用它做出很好的矢量图，另外完全还可以用它做出很多漂亮的像素图像。

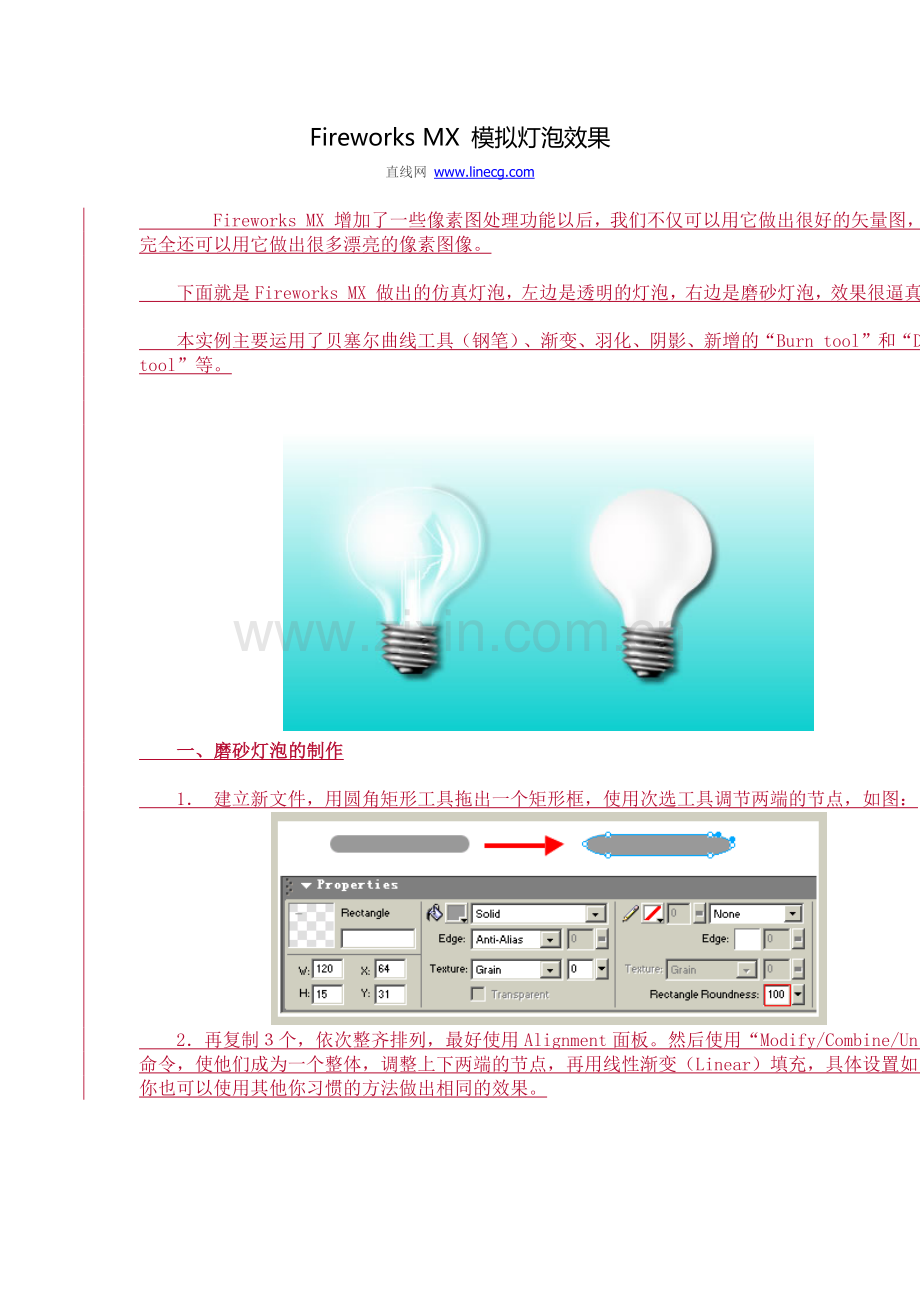

　　下面就是Fireworks MX 做出的仿真灯泡，左边是透明的灯泡，右边是磨砂灯泡，效果很逼真吧！

　　本实例主要运用了贝塞尔曲线工具（钢笔）、渐变、羽化、阴影、新增的“Burn tool”和“Dodge tool”等。

　　一、磨砂灯泡的制作

　　1． 建立新文件，用圆角矩形工具拖出一个矩形框，使用次选工具调节两端的节点，如图：

　　2．再复制３个，依次整齐排列，最好使用Alignment面板。然后使用“Modify/Combine/Union”命令，使他们成为一个整体，调整上下两端的节点，再用线性渐变（Linear）填充，具体设置如图。你也可以使用其他你习惯的方法做出相同的效果。

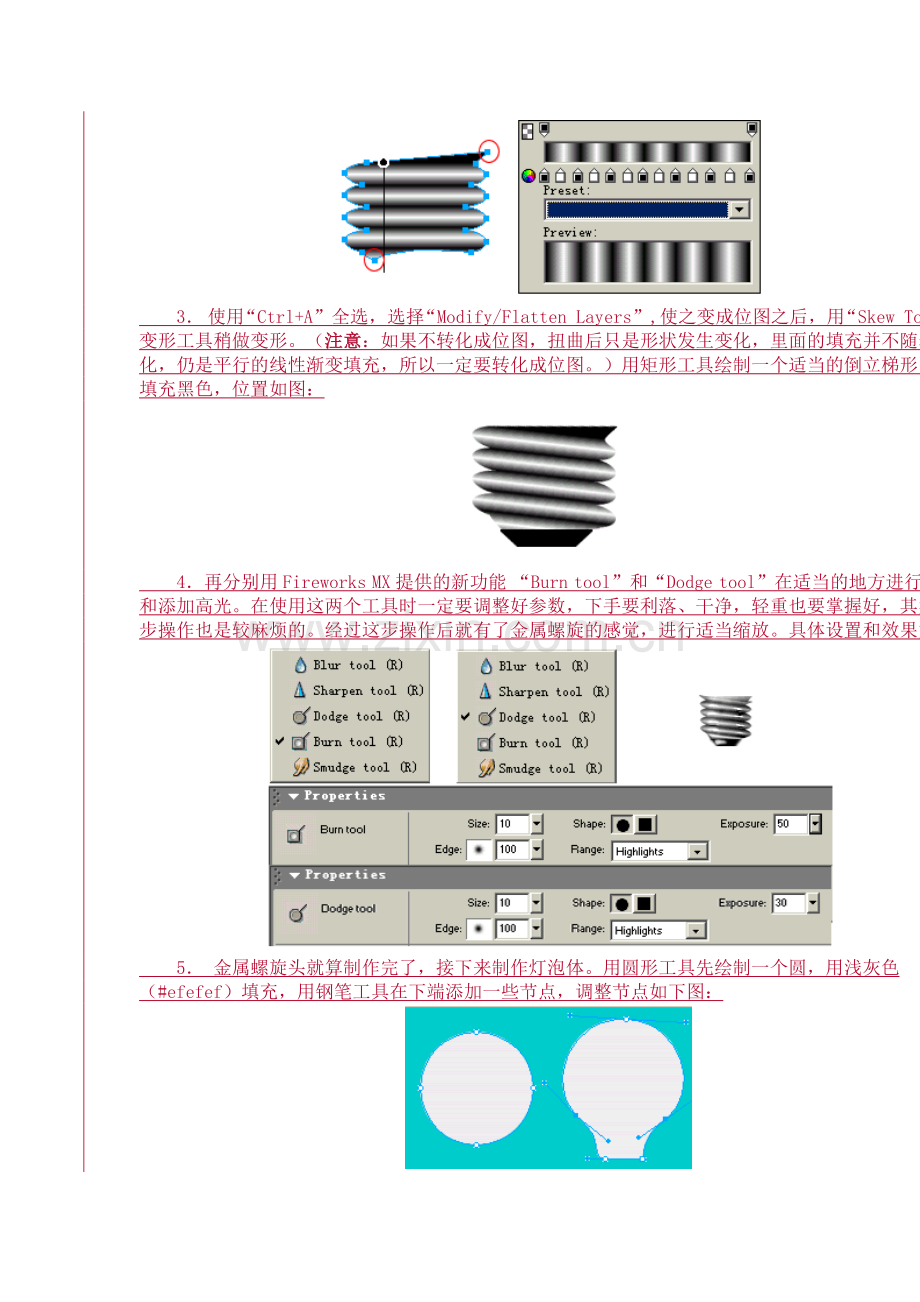

　　3． 使用“Ctrl+A”全选，选择“Modify/Flatten Layers”,使之变成位图之后，用“Skew Tool”变形工具稍做变形。（注意：如果不转化成位图，扭曲后只是形状发生变化，里面的填充并不随着变化，仍是平行的线性渐变填充，所以一定要转化成位图。）用矩形工具绘制一个适当的倒立梯形，并填充黑色，位置如图：

　　4．再分别用Fireworks MX提供的新功能 “Burn tool”和“Dodge tool”在适当的地方进行碳化和添加高光。在使用这两个工具时一定要调整好参数，下手要利落、干净，轻重也要掌握好，其实这步操作也是较麻烦的。经过这步操作后就有了金属螺旋的感觉，进行适当缩放。具体设置和效果如图：

　　5． 金属螺旋头就算制作完了，接下来制作灯泡体。用圆形工具先绘制一个圆，用浅灰色（#efefef）填充，用钢笔工具在下端添加一些节点，调整节点如下图：

　　6． 用圆形工具和钢笔工具绘制如下图，选择一定的羽化填充。

　　7． 将上面所绘制的图形摆置如下图，添加阴影效果，白炽灯泡即可大功告成。

　　这样一个磨砂灯泡就做好了。我们只要在此基础上稍做调整便可形成透明玻璃灯泡。
　　二、透明灯泡的制作

　　1． 移开磨砂灯泡的灰色灯泡体，看看是不是已经有点透明的感觉了！

　　接下来的处理就比较简单了。

　　2．去掉灯泡体的填充色，边线添加为白色，使用刀片工具垂直从中间进行切割，去掉左边的阴影效果，将右边的阴影角度小做调整。如图：

　　3．接下来使用钢笔工具绘制下面一些不规则的形状，也可用次选工具调整。下面所注的百分比是他们的透明度。按照左边的位置进行排列。

　　4．使用矩形工具绘制一个小矩形框，用白色羽化填充，调整底端的节点，删除边线。再用圆角矩形工具绘制无填充的小矩形框，然后用钢笔或直线工具绘制两个线条，如图：

　　5．组合，再用钢笔或铅笔工具绘制简单的灯丝，最终效果如下图：
