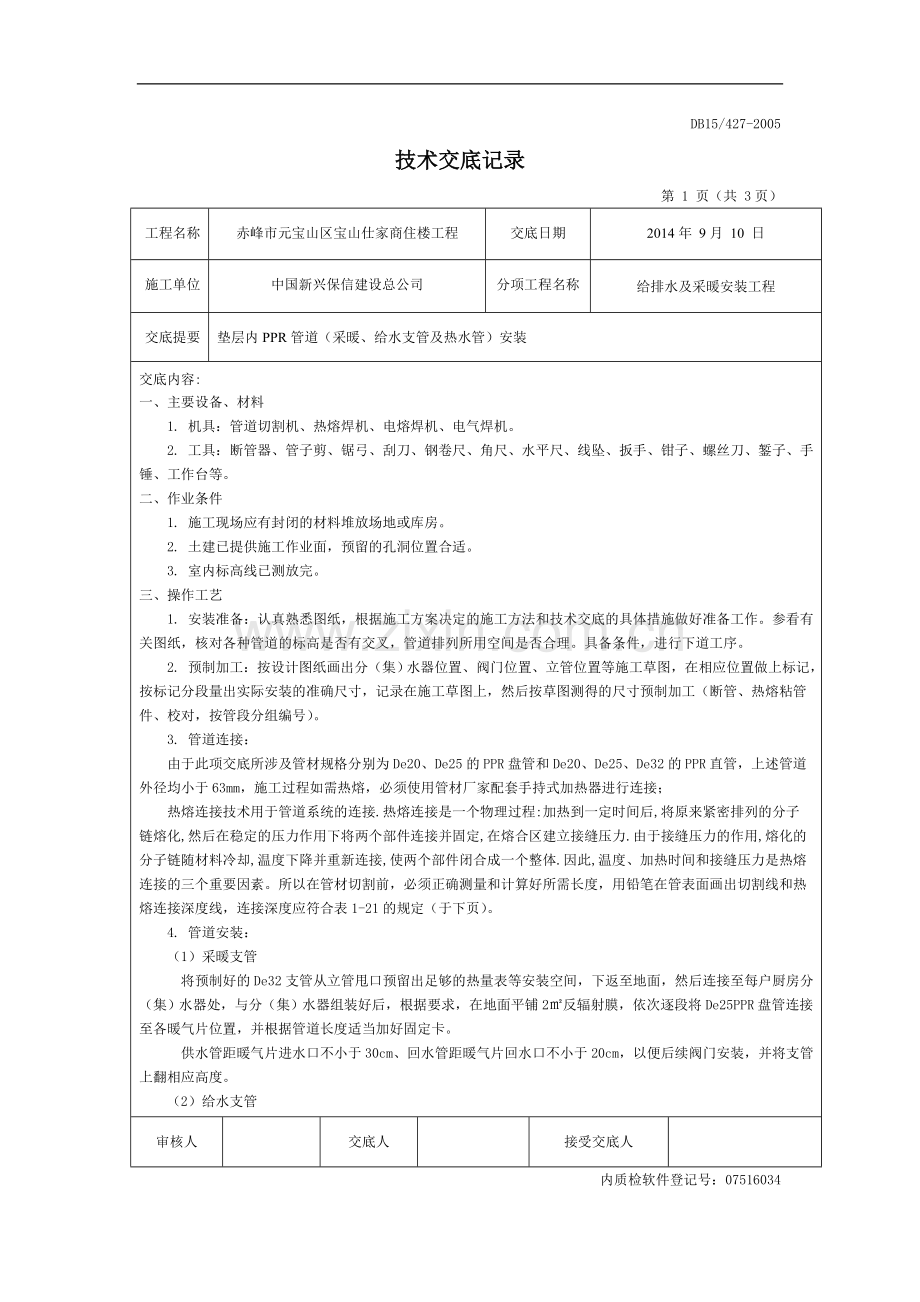

DB15/427-2005 技术交底记录第 1 页（共 3页）工程名称赤峰市元宝山区宝山仕家商住楼工程交底日期 2014年 9月 10 日施工单位中国新兴保信建设总公司分项工程名称给排水及采暖安装工程交底提要垫层内PPR管道（采暖、给水支管及热水管）安装交底内容: 一、主要设备、材料 1. 机具：管道切割机、热熔焊机、电熔焊机、电气焊机。 2. 工具：断管器、管子剪、锯弓、刮刀、钢卷尺、角尺、水平尺、线坠、扳手、钳子、螺丝刀、錾子、手锤、工作台等。二、作业条件 1. 施工现场应有封闭的材料堆放场地或库房。 2. 土建已提供施工作业面，预留的孔洞位置合适。 3. 室内标高线已测放完。三、操作工艺 1. 安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关图纸，核对各种管道的标高是否有交叉，管道排列所用空间是否合理。具备条件，进行下道工序。 2. 预制加工：按设计图纸画出分（集）水器位置、阀门位置、立管位置等施工草图，在相应位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、热熔粘管件、校对，按管段分组编号）。 3. 管道连接：由于此项交底所涉及管材规格分别为De20、De25的PPR盘管和De20、De25、De32的PPR直管，上述管道外径均小于63mm，施工过程如需热熔，必须使用管材厂家配套手持式加热器进行连接；热熔连接技术用于管道系统的连接.热熔连接是一个物理过程:加热到一定时间后,将原来紧密排列的分子链熔化,然后在稳定的压力作用下将两个部件连接并固定,在熔合区建立接缝压力.由于接缝压力的作用,熔化的分子链随材料冷却,温度下降并重新连接,使两个部件闭合成一个整体.因此,温度、加热时间和接缝压力是热熔连接的三个重要因素。所以在管材切割前，必须正确测量和计算好所需长度，用铅笔在管表面画出切割线和热熔连接深度线，连接深度应符合表1-21的规定（于下页）。 4. 管道安装：（1）采暖支管将预制好的De32支管从立管甩口预留出足够的热量表等安装空间，下返至地面，然后连接至每户厨房分（集）水器处，与分（集）水器组装好后，根据要求，在地面平铺2㎡反辐射膜，依次逐段将De25PPR盘管连接至各暖气片位置，并根据管道长度适当加好固定卡。供水管距暖气片进水口不小于30cm、回水管距暖气片回水口不小于20cm，以便后续阀门安装，并将支管上翻相应高度。（2）给水支管审核人交底人接受交底人内质检软件登记号：07516034 DB15/427-2005 技术交底记录第 2 页（共 3 页）工程名称赤峰市元宝山区宝山仕家商住楼工程交底日期 2014年 9月 10 日施工单位中国新兴保信建设总公司分项工程名称给排水及采暖安装工程交底提要垫层内PPR管道（采暖、给水支管及热水管）安装从给水立管甩口预留出水表等安装空间，将预制好的De25支管下返至地面后连接至厨房，并由此分出De20 盘管至卫生间，根据管道长度适当加好固定卡，核定不同卫生器具的给水预留口高度、位置是否正确，找平找正后栽支管卡件。（3）热水管根据变更图纸要求，此部分管路为热水器处分出的De20热水管，至洗手盆及厨房处。参照给水支管安装要求，进行施工。 5. 管道试压：铺设PPR管道在隐蔽前做好单项水压试验（管道系统安装完后再进行综合水压试验）。水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查，如各接口均无渗漏，持续到规定时间，观察其压力下降在允许范围内，通知甲方、监理验收，办理交接手续。土建进行隐蔽后，进行泄压处理。 6. 管道冲洗：管道在试压完成后即可做冲洗，冲洗应用自来水连续进行，应保证有充足的流量。冲洗洁净后办理验收手续。 7. 管道安装注意事项：（1）管材和管件应存放在通风良好的库房或简易棚内，不得露天存放，防止阳光直射，注意防火安全，距离热源不得小于1m。（2）管材应水平夫放在平整地上，应避免弯曲管材，堆置高度不得小于1.5m，管件应逐层堆码，不宜叠得过高。审核人交底人接受交底人内质检软件登记号：07516034 DB15/427-2005 技术交底记录第 3 页（共 3 页）工程名称赤峰市元宝山区宝山仕家商住楼工程交底日期 2014年 9月 10 日施工单位中国新兴保信建设总公司分项工程名称给排水及采暖安装工程交底提要垫层内PPR管道（采暖、给水支管及热水管）安装（3）搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击，与尖锐物品碰触和抛、摔、滚、拖。（4）不得用硬物敲打管子与管件，尤其在低温时。（5）热熔连接时严格按照规定的熔接深度进行连接。（6）热熔连接要严格按照规定的熔接时间进行。（7）热熔连接时，弯曲半径不得小于管子直径的8倍，严禁用明火加热弯曲。（8）两根管子交叉重叠时，如果超出保护层厚度，需对地面进行处理。（9）直埋暗管封蔽后，应在墙面或地面标明暗管的位置和走路，严禁在管子上冲击或钉金属等尖锐物体。审核人交底人接受交底人内质检软件登记号：07516034
