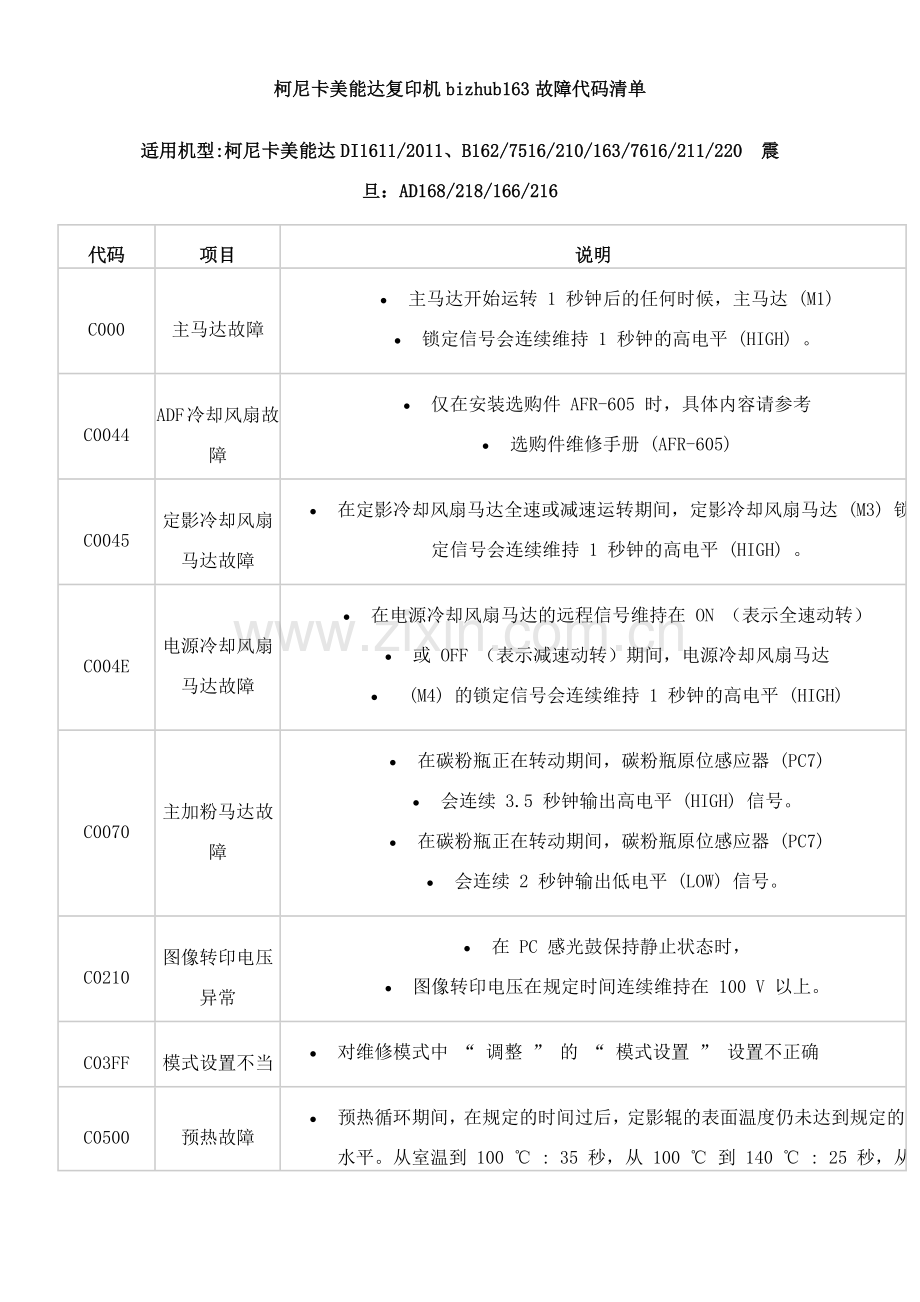

柯尼卡美能达复印机bizhub163故障代码清单
适用机型:柯尼卡美能达DI1611/2011、B162/7516/210/163/7616/211/220 震旦：AD168/218/166/216
代码
项目
说明
C000
主马达故障
· 主马达开始运转 1 秒钟后的任何时候，主马达 (M1)
· 锁定信号会连续维持 1 秒钟的高电平 (HIGH) 。
C0044
ADF 冷却风扇故障
· 仅在安装选购件 AFR-605 时，具体内容请参考
· 选购件维修手册 (AFR-605)
C0045
定影冷却风扇马达故障
· 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达 (M3) 锁定信号会连续维持 1 秒钟的高电平 (HIGH) 。
C004E
电源冷却风扇马达故障
· 在电源冷却风扇马达的远程信号维持在 ON （表示全速动转）
· 或 OFF （表示减速动转）期间，电源冷却风扇马达
· (M4) 的锁定信号会连续维持 1 秒钟的高电平 (HIGH)
C0070
主加粉马达故障
· 在碳粉瓶正在转动期间，碳粉瓶原位感应器 (PC7)
· 会连续 3.5 秒钟输出高电平 (HIGH) 信号。
· 在碳粉瓶正在转动期间，碳粉瓶原位感应器 (PC7)
· 会连续 2 秒钟输出低电平 (LOW) 信号。
C0210
图像转印电压异常
· 在 PC 感光鼓保持静止状态时，
· 图像转印电压在规定时间连续维持在 100 V 以上。
C03FF
模式设置不当
· 对维修模式中 “ 调整 ” 的 “ 模式设置 ” 设置不正确
C0500
预热故障
· 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。从室温到 100 ℃ : 35 秒，从 100 ℃ 到 140 ℃ : 25 秒，从 140 ℃ 到完成预热循环： 20 秒。

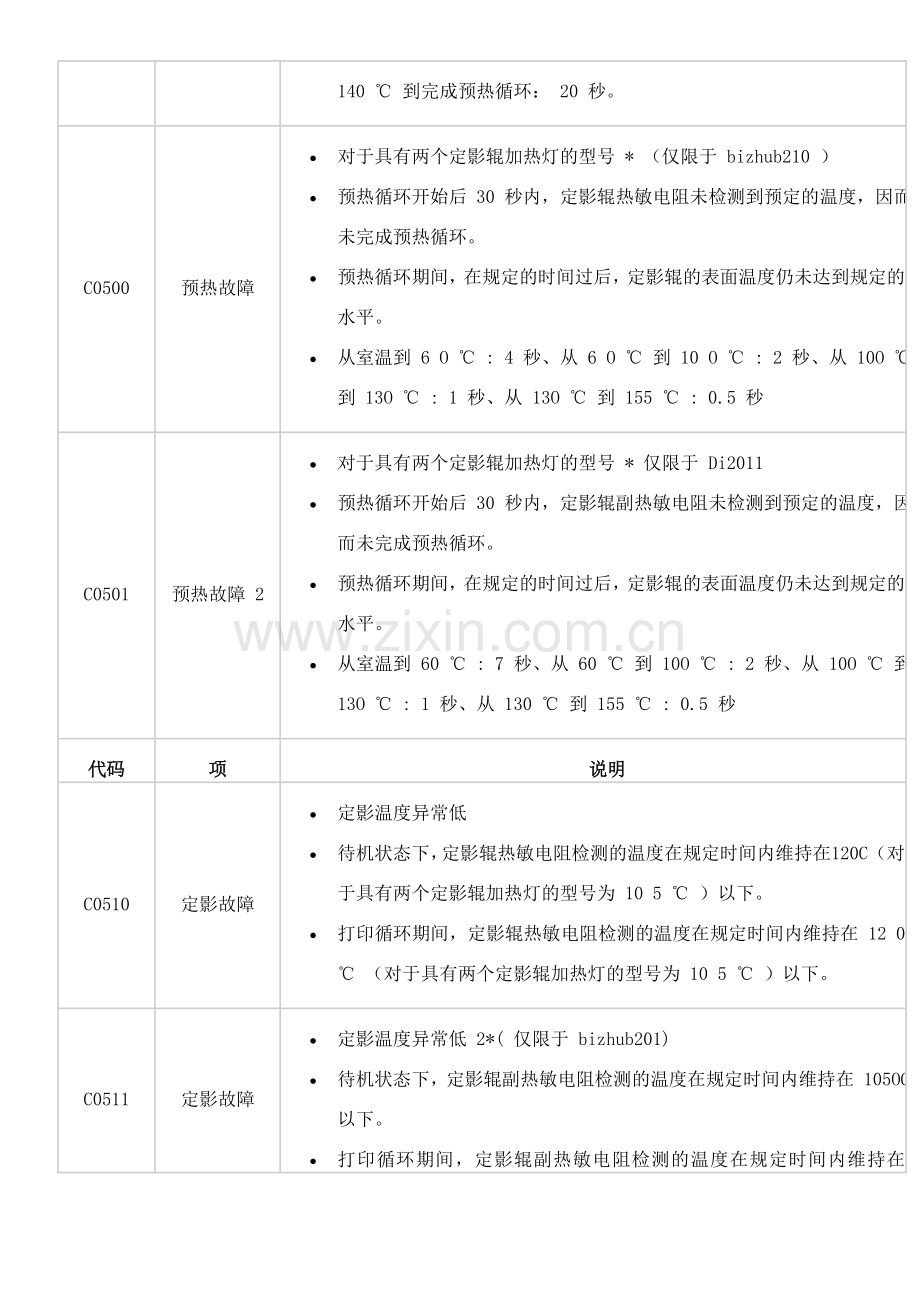

C0500
预热故障
· 对于具有两个定影辊加热灯的型号 * （仅限于 bizhub210 ）
· 预热循环开始后 30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。
· 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
· 从室温到 6 O ℃ : 4 秒、从 6 O ℃ 到 10 O ℃ : 2 秒、从 10O ℃ 到 13O ℃ : 1 秒、从 13O ℃ 到 155 ℃ : 0.5 秒
C0501
预热故障 2
· 对于具有两个定影辊加热灯的型号 * 仅限于 Di2011
· 预热循环开始后 30 秒内，定影辊副热敏电阻未检测到预定的温度，因而未完成预热循环。
· 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
· 从室温到 60 ℃ : 7 秒、从 60 ℃ 到 10O ℃ : 2 秒、从 10O ℃ 到 13O ℃ : 1 秒、从 130 ℃ 到 155 ℃ : 0.5 秒
代码
项
说明
C0510
定影故障
· 定影温度异常低
· 待机状态下，定影辊热敏电阻检测的温度在规定时间内维持在 120C （对于具有两个定影辊加热灯的型号为 10 5 ℃ ）以下。
· 打印循环期间，定影辊热敏电阻检测的温度在规定时间内维持在 12 0 ℃ （对于具有两个定影辊加热灯的型号为 10 5 ℃ ）以下。
C0511
定影故障
· 定影温度异常低 2*( 仅限于 bizhub201)
· 待机状态下，定影辊副热敏电阻检测的温度在规定时间内维持在 105OC 以下。
· 打印循环期间，定影辊副热敏电阻检测的温度在规定时间内维持在 105OC 以下。
C0520
定影故障
· 定影温度过高 , 定影辊热敏电阻检测的温度在规定时间内维持在 240C 以上
C0521
定影故障
· 定影温度异常高 2* （仅限于 Di2011 ），定影辊副热敏电阻检测的温度在规定时间内维持在 240OC 以上。
C0650
扫描器原位感应器故障
· 在扫描运动结束时以及在二次遮光期间，扫描器马达 (M5) 接通且使扫描器回到原位的序列已执行到规定的序列数，但扫描器原位感应器 (PC10) 还没有从高电平 (HIGH) 变到低电平 (LOW) 。
· 在扫描原位感应器的原位确认运动结束时以及在二次遮光期间，扫描器马达 (M5) 接通且扫描运动已经开始执行到所设定的序列数，但扫描器原位感应器 (PC10) 还没有从低电平 (LOW) 变到高电平 (HIGH) 。
C0B60
分页格切换马达故障
· 仅在安装选购件 JS-204 时，具体内容请参考选购件维修手册 (JS-204) 。
C0B80
移位马达故障
· 仅在安装选购件 OT-103 时，具体内容请参考选购件维修手册 (OT-103) 。
C0F32
ATDC 感应器故障
· 主马达 (M1) 开始转动 2 秒后， ATDC 感应器 (UN1) 的测量值小于 5% （大于 4.63 V ）。
· 主马达 (M1) 开始转动 2 秒后， ATDC 感应器 (UN1) 的测量值为 19% 或更大（ 1.41 V 或更小）。
C0F33
ATDC 感应器调整不当
· 在作为 ATDC 感应器自动调整操作一部分的 ATDC 感应器 (UN1) 的数据采样开始后 1 秒内，对 ATDC 控制电压的调整没有完成。
· 在 ATDC 感应器自动调整操作过程中， ATDC 感应器控制电压在 5.39 V 至 8.15 V 的范围之外。
C1038
引擎连接故障
· 主板 (PWB-A) 与控制电路板 (PWB-C/C) 连接故障
· 经过 1.5 秒或更长时间后，还没有确认信号从主板 (PWBA) 传到控制电路板 (PWB-C/C) 。
· 一个错误命令信号从控制电路板 (PWB-C/C) 传到主板 (PWB-A) 。
· 一个错误命令信号从主板 (PWB-A) 传到控制电路板 (PWB-C/C) 。
代码
项
说明
C1200
ASIC/ 内存故障
· ASIC/ 内存（图像及控制）故障
· 控制电路板 (PWB-C/C) 的 SRAM 出现读或写错误。 C1300 棱镜马达故障启动故障
C1300
多边马达故障
· 在棱镜马达开始转动 1 秒后规定的时间内，未检测到低电平棱镜马达 (M2) 锁定信号。

· 锁定信号出错：检测到第一锁定信号后不稳定。
· 在检测到第一低电平棱镜马达 (M2) 锁定信号（第一锁定）后 1 秒内，未检测到下一个低电平棱镜马达锁定信号。

· 锁定信号出错：锁定信号超时
· 虽然棱镜马达保持稳定转动，但在规定的连续时间内未检测到一个低电平棱镜马达 (M2) 锁定信号。错误的锁定信号

· 锁定信号出错：
· 当棱镜马达处在断电状态时，在规定的时间或更长时间内检测到一个低电平棱镜马达 (M2) 锁定信号。
C133B
与选购件的通讯出错
· 打印循环期间，在预定时间内，不能与打印机电路板通讯。
C133D
ROM 检查出错
· 打开电源开关时，检测到传真电路板上的快速 ROM 芯片出错。
C13F0
HSYNC 激光扫描系统故障
· 在棱镜马达 (M2) 开始转动且已开始输出激光后规定的时间内， SOS 感应器未检测到 SOS 的上升缘。
· 虽然 VIA （图像区域控制）已开启，但 SOS 感应器未检测到 SOS 的上升缘。
C1468
EEPROM 出错
· 数据无法写入 EEPROM 。保存在 EEPROM 中的数据出错。
C14A3
IR 荧光灯故障
· 扫描器的曝光灯 (LA2) 无法打开。
· 在遮光和二次遮光过程中，曝光灯的强度为预定值或更小的值。
