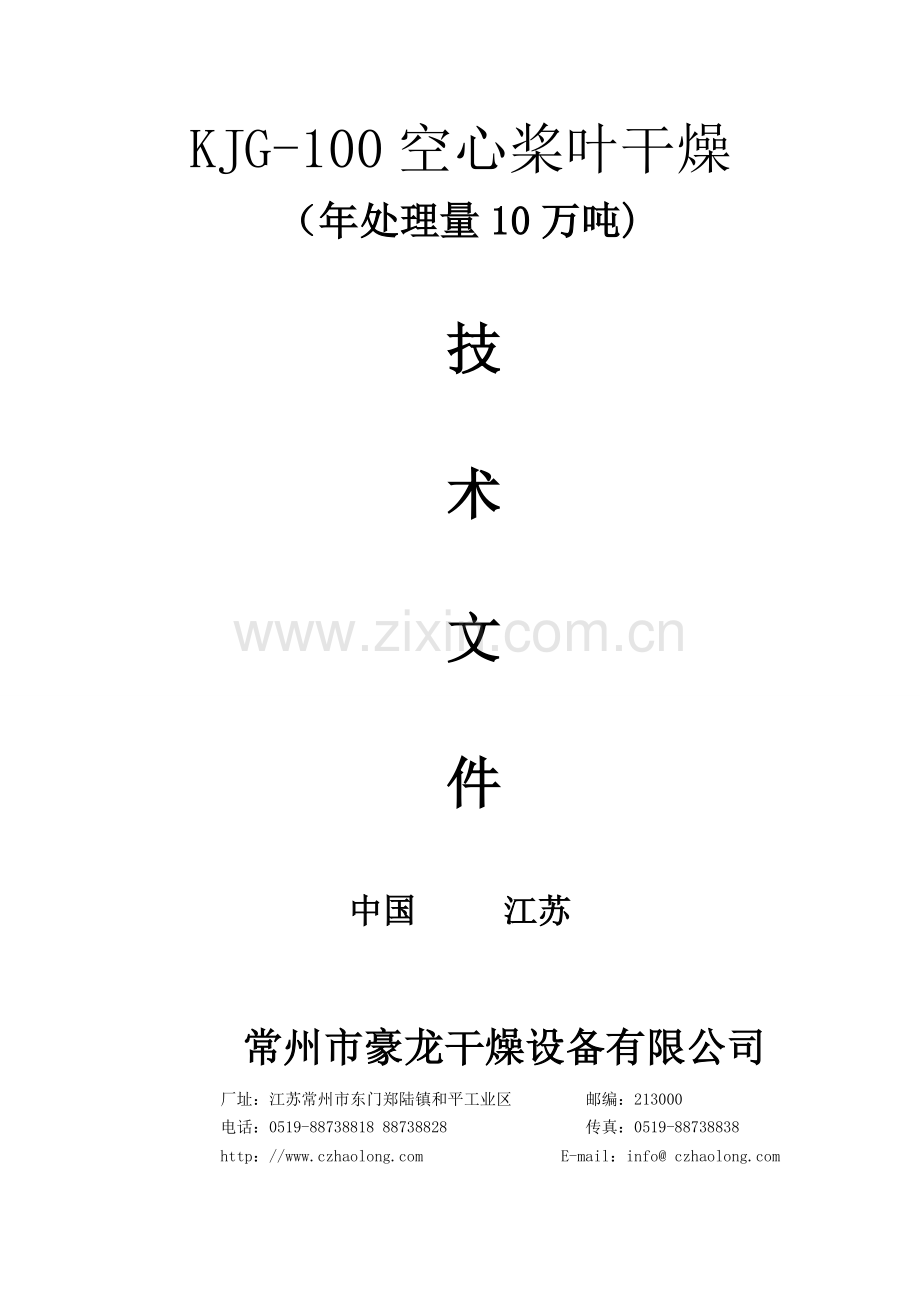

KJG-100空心桨叶干燥
（年处理量10万吨)
技
术
文
件
中国 江苏
常州市豪龙干燥设备有限公司
厂址：江苏常州市东门郑陆镇和平工业区 邮编：213000
电话：0519-88738818 88738828 传真：0519-88738838
http：// E-mail：info@

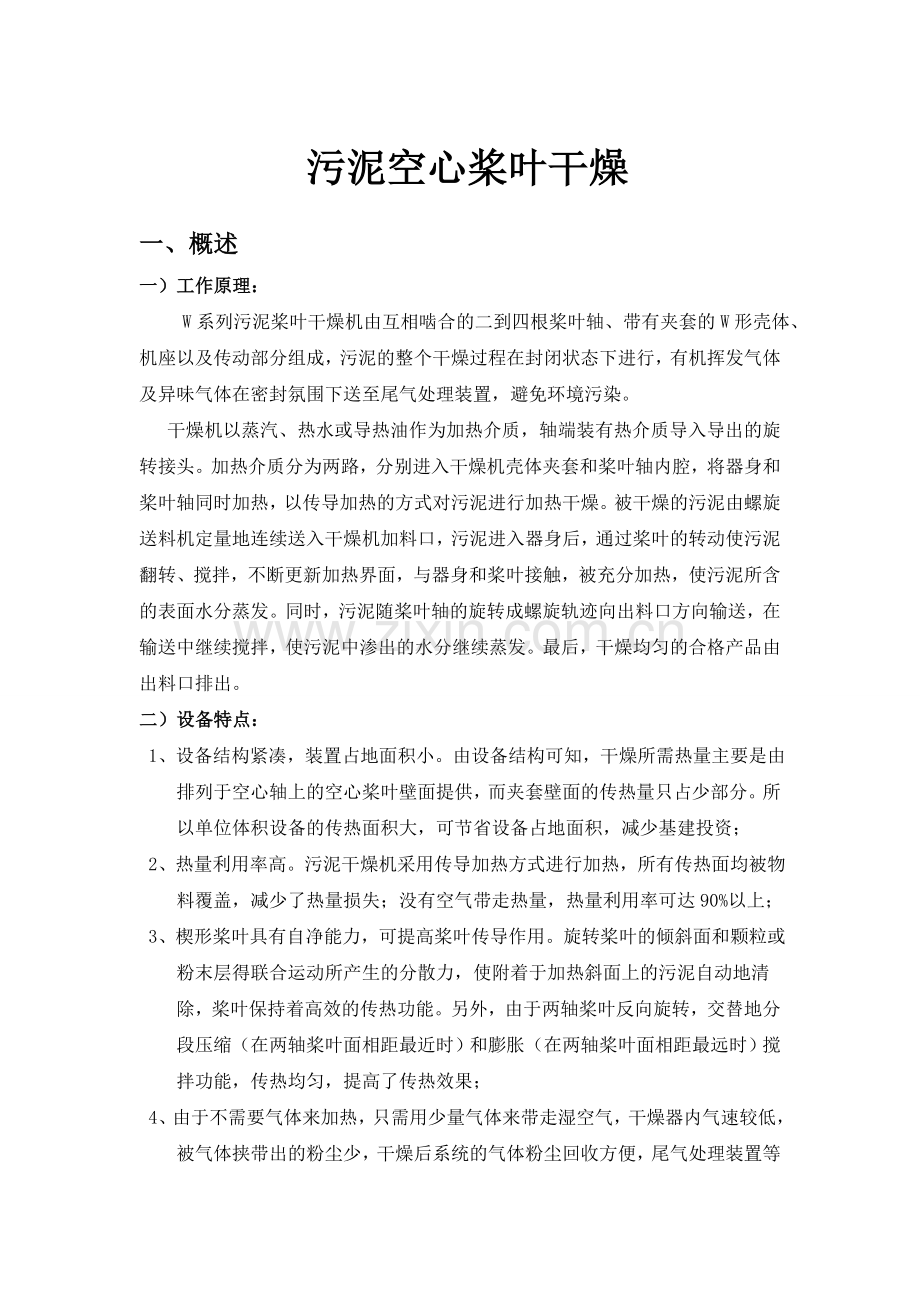

污泥空心桨叶干燥
一、 概述
一）工作原理：
W系列污泥桨叶干燥机由互相啮合的二到四根桨叶轴、带有夹套的W形壳体、机座以及传动部分组成，污泥的整个干燥过程在封闭状态下进行，有机挥发气体及异味气体在密封氛围下送至尾气处理装置，避免环境污染。
干燥机以蒸汽、热水或导热油作为加热介质，轴端装有热介质导入导出的旋转接头。加热介质分为两路，分别进入干燥机壳体夹套和桨叶轴内腔，将器身和桨叶轴同时加热，以传导加热的方式对污泥进行加热干燥。被干燥的污泥由螺旋送料机定量地连续送入干燥机加料口，污泥进入器身后，通过桨叶的转动使污泥翻转、搅拌，不断更新加热界面，与器身和桨叶接触，被充分加热，使污泥所含的表面水分蒸发。同时，污泥随桨叶轴的旋转成螺旋轨迹向出料口方向输送，在输送中继续搅拌，使污泥中渗出的水分继续蒸发。最后，干燥均匀的合格产品由出料口排出。
二）设备特点：
1、设备结构紧凑，装置占地面积小。由设备结构可知，干燥所需热量主要是由
排列于空心轴上的空心桨叶壁面提供，而夹套壁面的传热量只占少部分。所
以单位体积设备的传热面积大，可节省设备占地面积，减少基建投资；
2、热量利用率高。污泥干燥机采用传导加热方式进行加热，所有传热面均被物
料覆盖，减少了热量损失；没有空气带走热量，热量利用率可达90%以上；
3、楔形桨叶具有自净能力，可提高桨叶传导作用。旋转桨叶的倾斜面和颗粒或
粉末层得联合运动所产生的分散力，使附着于加热斜面上的污泥自动地清
除，桨叶保持着高效的传热功能。另外，由于两轴桨叶反向旋转，交替地分
段压缩（在两轴桨叶面相距最近时）和膨胀（在两轴桨叶面相距最远时）搅
拌功能，传热均匀，提高了传热效果；
4、由于不需要气体来加热，只需用少量气体来带走湿空气，干燥器内气速较低，
被气体挟带出的粉尘少，干燥后系统的气体粉尘回收方便，尾气处理装置等
规模都可缩小，节省设备投资；
5、污泥含水率适应性广，产品干燥均匀性高。干燥器内设溢流堰，可根据污泥
性质和干燥条件，调节污泥在干燥器内的停留时间，以适应污泥含水率变化
的要求。此外，还可调节加料速度、轴的转速和热载体温度等，在几分钟与
几小时之间任意选定停留时间。因此对污泥含水率变化的适应性非常广泛。
三）工艺流程图如下：
二、客户提供的参数及要求
1、物料名称：污泥
2、初 水 份：80%
3、终 水 份：55%
4、处 理 量：14T/h
5、热 源: 蒸气（0.7～0.8MPa饱和蒸气）
6、设备材质：物料接触不锈钢
7、干燥方法：桨叶干燥
8、安 装: 室内
9、电 源: 380V 50HZ 三相四线
三、设备工艺计算
1、处理量：W处=14000kg/h
2、水分蒸发量:ΔW=W处×（ω1－ω2）/（1－ω2）＝7778kg/h
3、当采用0.7～0.8MPa的饱和蒸气作为热载体,根据经验，在搅拌状态下，取入
口侧接触传热面的物料床层t1=20℃，出口侧温度取t2=90℃，假定物料比热
Cs=0.4kcal/kg.℃.则蒸发水分所需要的热量Q1=5327930cal/h,产品升温所需
要的热量为:Q2=239832kcal/h.
4、取干燥过程中的热损失为10%,则干燥所需总热量为Q=6124538kcal/h.
5、干燥器选型：
1）求对数平均温度差 Δtm=106.1℃
2）传热面积 根据经验，设备的平均传热系数K=140kcal/(m2·℃)，干燥器内物料填充率为85%，则所需传热面积A为
A=485.1m2
3）选择型号为KJG-100 传热面积100m2 ，5台能满足产量要求
6、空气耗量的计算:
空气用量与排气温度和排气湿度有关,排气空气要控制不会在出口管
道及除尘器中结露,取露点温度70℃,查空气湿度图饱和湿度Y2为
0.275Kg水/kg.干空气，吸入空气的湿度Y1为0.01Kg水/Kg.干空气
则空气耗量m=W/ Y2- Y1=29351Kg干空气/h
由于蒸发水份较多，为防止在干燥器内局部结露，将空气加热至110
℃，所需的热量为：Q3=774866kcal/h
选用换热器面积为:F=750m2
四、以下是单台KJG-100设备配置清单
序号
名称
规格及型号
数量
材质
备注
热风系统
1
蒸气换热器
150m2
1套
碳钢管绕铝翅片
2
进热风管道
配套
1套
Q235/2.0mm
法兰Q235/10mm
加料系统
1
螺旋加料器
DLX-273
1台
SUS304组件
2
加料斗
配套
1只
SUS304/3.0mm
3
支架
配套
1组
Q235
含楼梯、扶手
4
加料电机
摆线针轮
1台
组件
5.5kw
干燥系统
1
主机上箱体
上箱体
KJG-100
1组
SUS304/3mm，外碳钢加强,
连接法兰Q235B
/25mm
进风口
600x300
1组
人孔
￠400
2组
排气口
￠400
1组
加料口
￠280
1组
2
主机下箱体
下箱体
KJG-100
1组
SUS304/14mm
夹套
KJG-100
1组
Q235B/12mm
加强筋板
KJG-100
1组
Q235B/25mm
保温材料
KJG-100
1组
60mm岩棉
箱体外封
KJG-100
1组
Q235/2.0mm
溢流板
KJG-100
SUS304/3.0mm
下料口
KJG-100
SUS304/3.0mm
进出
蒸气管
￠89
Q235组件
前后端盖
KJG-100
Q235/30mm,内贴不锈钢
4
主机机架
配套
1套
20#槽钢
5
传动部分
传动主轴
Φ325X20
2组
Q235，外包不锈钢
回水管
Φ89X5
2组
Q235
桨叶片
Φ1100
1套
SUS304/8.0mm
轴承座
配套
4组
组件
圆柱滚子
轴承
配套
4只
组件
填料密封
配套
4组
石墨盘根
传动电机
(电磁调速)
55KW
1台
国标
减速机
配套
1台
国标
传动齿轮
M=16，Z=50
2只
组件
传动链轮
P=63.5
2只
组件
尾气处理系统
1
引风机
4-72-4.5A-7.5KW
1台
Q235组件
2
排湿管道
配套
1台
SUS304/1.5mm
法兰Q235/10mm
3
旋风分离器
B-800
1台
SUS304/2.0mm
4
组合收料桶
配套
1台
SUS304/2.0mm
含不锈钢蝶阀、
料桶
5
尾气管道
配套
1组
Q235/2mm
主要配件
1
旋转接头
配套
2组
组件
2
金属软管
配套
2组
组件
3
温度计
配套
1套
组件
4
螺母、垫片、螺栓
配套
1套
不锈钢组件
五、单台桨叶干燥设备技术参数
1、 型号：KJG-100
2、 干燥面积：100m2
3、 有效容积：8.4m3
4、 主机转速：5～10rpm
5、 脱水能力：～1555.6kg/.h
6、 产 量： 1332.4kg/.h
7、 主机外形尺寸：10000（长）X2900（宽）X2400（高）
8、 装机功率：68kw 耗电量：54kw/h
9、 蒸气耗量：～2000kg/h（0.7～0.8MPa饱和蒸汽）
六、价格及付款方式：
1、价格：
KJG-100空心桨叶干燥机 : 万元/台 X 5台
2、付款方式：预付30%，提货付60%，余款一年付清.
注:以上价格含税 不含运费.不含现场动力电线.
七、比较：
物料名称
初水份
终水份
干燥方法
设备型号
数量
处理量
电耗
能耗
污泥
80%
55%
桨叶干燥
KJG-100
5台
14T/h
270kw/h
蒸气耗量
～10T/h
八、加工周期：90天
九、售后服务：
1、设备质保期为壹年，壹年期内除人为因素故障外，免费现场维修或更换
零部件且自接到需方通知起，供方技术维修人员48小时內到达现场。
2、供方现场指导安装，负责调试设备至正常运转。
3、供方免费培训需方操作人员及维护人员，终身免费接受需方的技术咨询。
4、终身优质、优价提供设备的易损件及其它零部件。
我司免费负责指导安装，确保正常运行，竭诚以成熟的技术、优质的产品质量和售后跟踪服务与贵单位合作！
未尽事宜来电商洽！
祝商祺！
联系方法：
地址：常州市武进区郑陆和平工业区
电话：0519-88738818 传真：0519-88738838
http：//www. E-mail：info@
联系人：
常州市豪龙干燥设备有限公司
2011年11月17日
