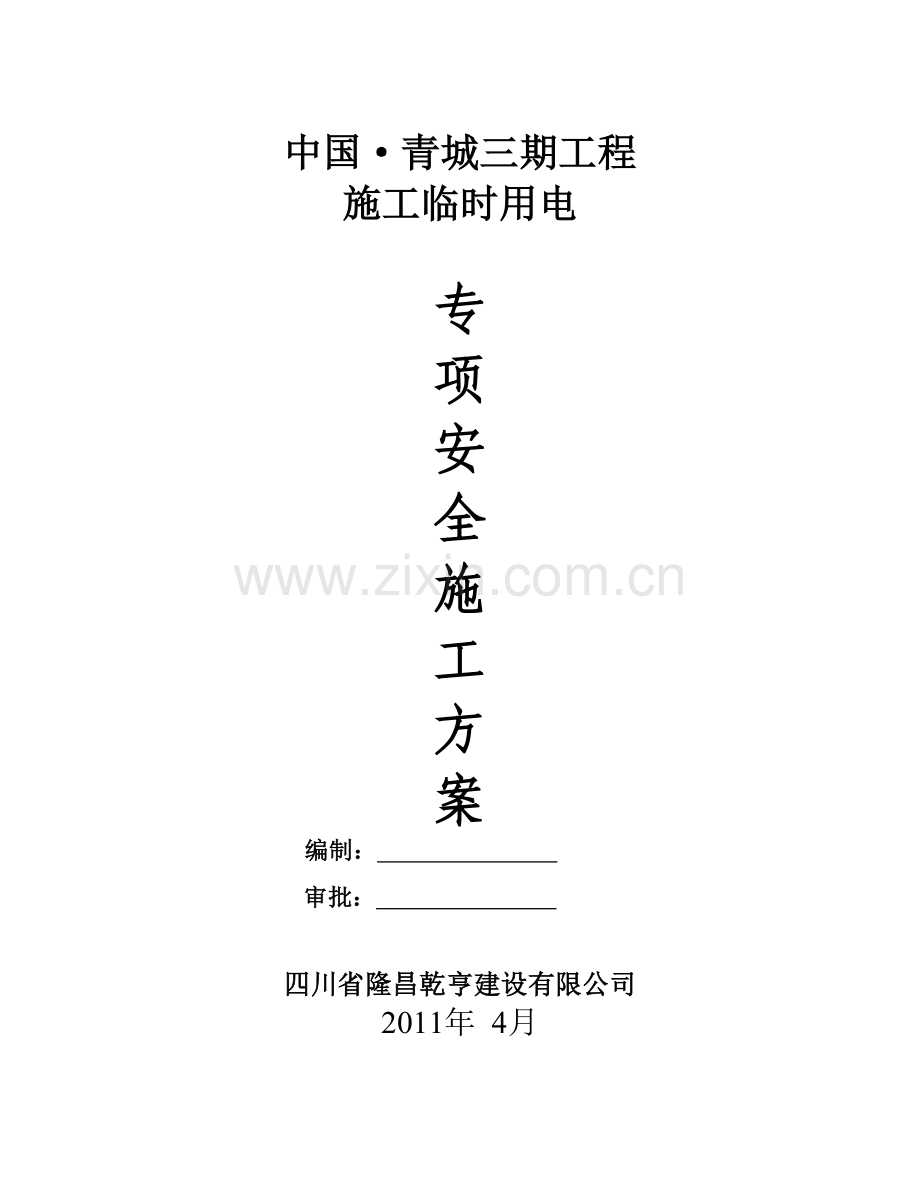

青城三期施工临时用电专项方案.docx

中国·青城三期工程
施工临时用电

专
项
安
全
施
工
方
案
编制：
审批：

四川省隆昌乾亨建设有限公司
2011年 4月

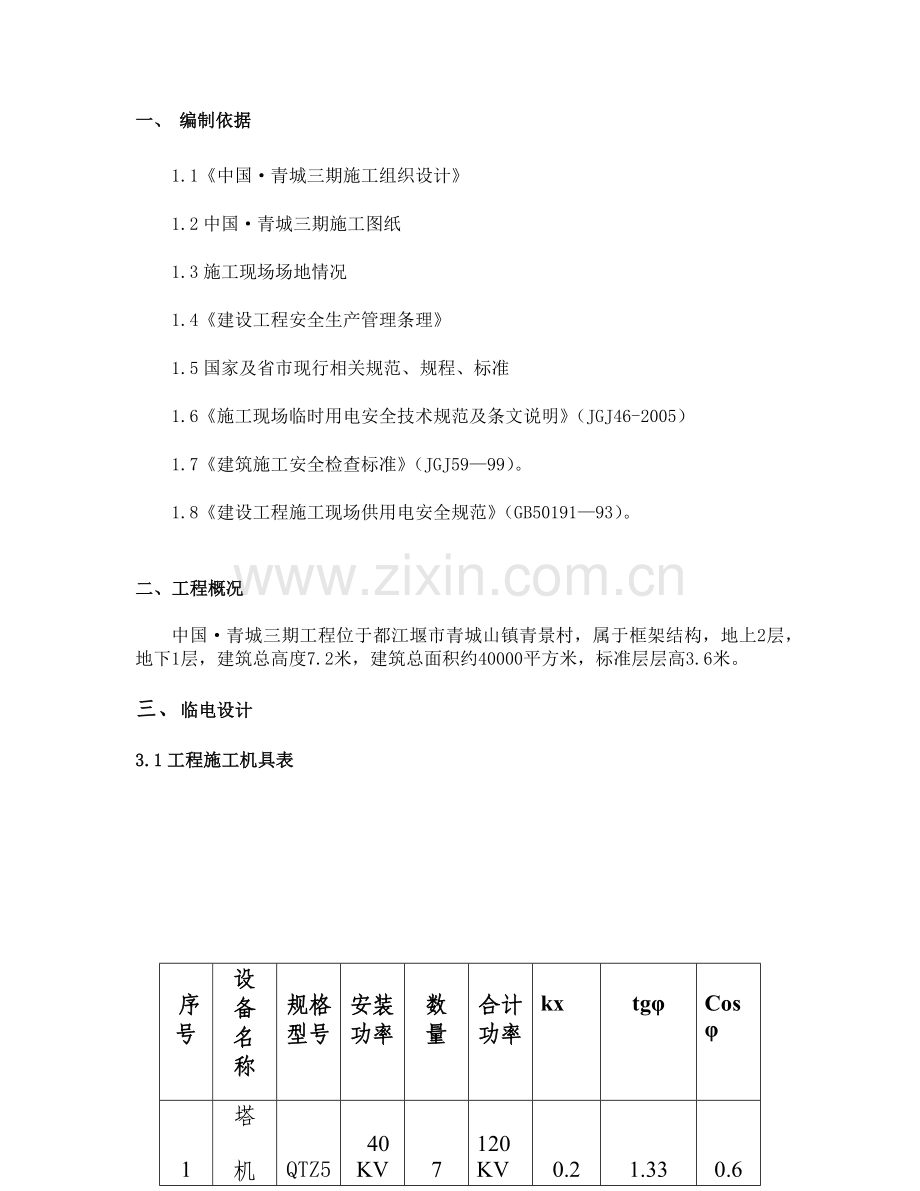

一、 编制依据
1.1《中国·青城三期施工组织设计》
1.2中国·青城三期施工图纸
1.3施工现场场地情况
1.4《建设工程安全生产管理条理》
1.5国家及省市现行相关规范、规程、标准
1.6《施工现场临时用电安全技术规范及条文说明》（JGJ46-2005）
1.7《建筑施工安全检查标准》（JGJ59—99）。
1.8《建设工程施工现场供用电安全规范》（GB50191—93）。

二、工程概况

中国·青城三期工程位于都江堰市青城山镇青景村，属于框架结构，地上2层，地下1层，建筑总高度7.2米，建筑总面积约40000平方米，标准层层高3.6米。

三、临电设计
3.1工程施工机具表

序
号

设
备
名
称

规格型号

安装
功率

数
量

合计
功率

kx

tgφ

Cosφ

1
塔

机

QTZ5013

40
KVA

7

120KVA

0.2

1.33

0.6

2

竖
焊
机

75
KVA

7

525
KVA

0.35

1.33

0.6

3
对
焊
机

UN-100

100 KVA

3
200 KVA

0.35

1.02

0.7

4
钢
筋
切
断
机

GJ-
50

5
KW

6

30 KW

0.3

1.02

0.7

5
钢
筋
弯
曲
机

WJ-50

5
KW

12

60
KW

0.3

1.02

0.7

6

电
焊
机

BX-
315

30
KVA
10

300
KVA
0.3
1.33
0.6

7
楼
层
箱

10
KW
10
70 KW
0.35

2.67

0.35

8
加
工
房
照
明

2 KW
3
6
KW
0.7
1.02
0.7
9
臂
灯

1 KW
15
15 KW

0.7

1.02

0.7

10
镝
灯

4.5 KW
14
126KW
0.7
1.02
0.7

11

加
压
泵

3
KW
1
3
KW

1

1.33

0.6

12
洗
车
泵

1.5
KW

1

1.5
KW

1

1.33

0.6
13
节能泵

3
KW
1
3
KW
1
1.33
0.6

14

圆
盘
锯

5
KW
3
15
KW

0.3

1.33

0.6

15
移 动 箱

10
KW
10
100
KW

0.3

0.60

1.33

3.2、确定用电负荷:
(1)、塔式起重机
Kx = 0.2 Cosφ = 0.60 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn =7×(0.40/0.25)1/2×40 = 354.2kW
Pjs = Kx×Pe =0.2×354.2= 70.8kW
Qjs = Pjs×tgφ=70.8×1.33=94.2Kar
（2）、竖焊机
Kx = 0.35 Cosφ = 0.60 tgφ = 1.33
将Jc =40%统一换算到Jc1 =25%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn =7×(0.40/0.25)1/2×75×0.6= 398.4 KW
Pjs = Kx×Pe =0.35×398.4= 139.4kW
Qjs = Pjs×tgφ=139.4×1.33=185.5Kar
(3)、闪光对焊机
Kx = 0.35 Cosφ = 0.7 tgφ =1.02
将Jc =50%统一换算到Jc1 =100%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn =3×(0.50/1.00)1/2×100×0.7=148.5 kW
Pjs = Kx×Pe =0.35×148.5=52kW
Qjs = Pjs×tgφ=52×1.02 =53Kar
(4)、钢筋切割机
Kx = 0.3 Cosφ = 0.70 tgφ = 1.02
Pjs =0.3×5×6 = 9kW
Qjs = Pjs×tgφ=9×1.02 =9.2 Kar
(5)、钢筋弯曲机
Kx = 0.3 Cosφ = 0.70 tgφ = 1.02
Pjs =0.3×5×12 = 18 KW
Qjs = Pjs×tgφ=18×1.02 =18.4 kVar
(6)、交流电焊机
Kx = 0.35 Cosφ = 0.35 tgφ = 2.67
将Jc =40%统一换算到Jc1 =100%的额定容量
Pe = n×(Jc/Jc1)1/2×Pn =10×(0.4/1.00)1/2×30×0.35=66.4 KW
Pjs = Kx×Pe =0.35×66.4 =23.2kW
Qjs = Pjs×tgφ=23.2×2.67=55KVar
(7)、楼层箱
Kx = 0.3 Cosφ = 0.60 tgφ = 1.33
Pe = n×Pn =10×10=100 kW
Pjs = Kx×Pe =0.3×100 =30kW
Qjs = Pjs×tgφ=30×1.33=40 KVar
(8)、加工房照明
Kx = 0.7 Cosφ = 0.7 tgφ = 1.02
Pe = n×Pn =2×3=6 kW
Pjs = Kx×Pe =0.7×6=4.2kW
Qjs = Pjs×tgφ=4.2×1.02=4.28 KVar
(9)、塔机臂灯
Kx = 0.7 Cosφ = 0.7 tgφ = 1.02
Pe = n×Pn =35×1=35 kW
Pjs = Kx×Pe =0.7×35=24.5KW
Qjs = Pjs×tgφ=24.5×1.02=25 KVar

(10)、镝灯
Kx = 0.7 Cosφ = 0.7 tgφ = 1.02
Pe = n×Pn =14×4.5=63KW
Pjs = Kx×Pe =0.7×63=44.1 KW
Qjs = Pjs×tgφ=44.1×1.02=45 KVar
(11)、加压泵
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Pe = n×Pn =1×3=3 kW
Pjs = Kx×Pe =1×3=3kW
Qjs = Pjs×tgφ=3×1.02=3.06KVar
(12)、洗车泵
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Pe = n×Pn =1×1.5=1.5 kW
Pjs = Kx×Pe =1×1.5=1.5kW
Qjs = Pjs×tgφ=1.5×1.02=1.53KVar
（13)、节能泵
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Pe = n×Pn =1×3=3 kW
Pjs = Kx×Pe =1×3=3kW
Qjs = Pjs×tgφ=3×1.02=3.06KVar
（14)、圆盘锯
Kx = 0.3 Cosφ = 0.6 tgφ = 1.33
Pe = n×Pn =3×5=15kW
Pjs = Kx×Pe =0.3×15=4.5 kW
Qjs = Pjs×tgφ=4.5×1.02=4.6KVar
（15)、移动箱
Kx = 0.3 Cosφ = 0.6 tgφ = 1.33
Pe = n×Pn =10×10=100 kW
Pjs = Kx×Pe =0.3×100=30kW
Qjs = Pjs×tgφ=30×1.33=40KVar
（16)、降水水泵
Kx = 0.8 Cosφ = 0.6 tgφ = 1.33
Pe = n×Pn =15×3=45kW
Pjs = Kx×Pe =0.8×45=36kW
Qjs = Pjs×tgφ=36×1.33=47.88KVar

(17)总的计算负荷计算，总箱同期系数取 Kx = 0.55
总的有功功率：
Pjs=Kx×ΣPjs =0.55×534.3= 294KW
总的无功功率：
Qjs=Kx×ΣQjs
=0.55×671.75= 370Kar
总的视在功率
Sjs = (Pjs2+Qjs2)1/2 = (2942+3702)1/2 = 472.6kVA
总的电流计算
Ijs = Sjs/(1.732×Ue) = 472.6/ (1.732×0.38) =718A

3.3 现场临时供电方案的确定
3.2.1供电系统的确定：
380/220V市电压由甲方提供需接保护零，以YJV铜芯电缆埋地引至工地一级配电柜，在一级配电柜处做一组重复接地，施工现场采用TN-S三相五线制接零保护系统供电方式供电。
3.2.2现场线路方案的确定：
临时供电方式选择电缆埋地式，根据实际施工场地布置确定线路如下；
1）N1干线由一级配电柜至一施工区塔机二级配电柜。
2）N2干线由一级配电柜至二施工区塔机二级配电柜。
3）N3干线由一级配电柜至1#钢筋房二级配电柜。
4）N4干线由一级配电柜至2#钢筋房二级配电柜。
5）N4干线由一级配电柜至3#钢筋房二级配电柜
6）N6干线由一级配电柜至降水、排污二级配电柜。

3.2.3配电箱的设置：

本设计临时供电配电箱设置为三级配电两级漏电保护。设备实行“一机、一闸、一漏、一箱”。
3.2.4保护方式的确定：
现场临时供电系统采用保护接零方式；
重复接地：根据临电规范要求，在配电室总配电柜及中间分配电箱，均做一组重复接地；
R≤4Ω；
防雷接地：塔吊等高大设备必须做防雷接地，接地极利用建筑物防雷接地。
3.2.5现场线路敷设方式的确定：
根据现场具体情况，现场线路主要采用电缆埋地敷设。
3.4设计计算内容
本设计主要计算选择主要开关设备及各段干线电缆型号、规格以及确定施工现场用电平面布置。设计计算结果为材料型号最小值 ，并应保证所使用的设备开关能可靠动作。
本设计中要求现场完全按三级配电两级保护执行，计算中不再选择由分配电箱至开关箱的线路型号，以及由开关箱至设备线路型号，要求现场安装时遵循以下几点：
三相设备计算电流，可以按设备的容量乘2得出经验电流值，选择接近而且较大的值来确定开关型号以及开关箱前后线路型号。
单相设备计算，按设备容量与电压（220V）的比值确定。
开关箱必须装隔离开关和漏电保护器，漏电保护器额定漏电动作电流按规范选择，若设备不需要零线时则只装PE端子板，否则需设N和PE两块端子板
本设计导线的截面根据电流确定，相线导线截面积16mm²及以下的导线，零线及保护零线截面积与相线导线的截面积相同。除外，零线及保护零线截面积按相线50%计算。
3.5具体计算
1）施工现场用电量分为电力用电和照明用电。其中，电负荷计算公式如下：
4、选择总箱的进线截面及进线开关:
(1)选择导线截面：上面已经计算出总计算电流Ijs = 718 A，查表得，YJV-0.6/1.0KV-4×120+1×70铜芯电缆直接埋地敷设允许安全载流量为364A，选择2根YJV-0.6/1.0KV-4×120+1×70铜芯电缆穿保护管并联埋地敷设能够满足使用要求。
(2)选择总进线开关：DZ20-800T。
(3)选择总箱中漏电保护器：DZL-800T 。
施工供电采用TN-S系统，动力供电和照明线分回路布置，具体详见施工现场供电平面布置图。平面线路的布置及走向详现场施工用电平面布置示意图。采用三相五线制。
考虑到停电因素，在现场内设一台快速发电、减噪性能好的150KW柴油发电机作为备用电源。可完全解决施工停电的应急。
施工现场用电按“三级配电、两级保护”的要求设置临时用电，采用三相五线制进行输电，保护零线不得与工作零线混接，施工现场用电线路布置原理采用如下方式：
总电源→总配电箱→一级分配电箱→二级分配电箱→三级分配电箱→开关箱→用电机具。
(二)用电方案及负荷计算
该工程施工部署为流水作业，根据相关资料及结合现场情况确定现场总需要系数Kx=0.80，COSφ=0.70，tgφ =1.02。
1）用电方案
由于容量大且为了现场管理方便，故一级配电柜分为7个回路。各回路所含设备如下：
1回路（1施工区塔机二级配电箱）供电范围：塔机120KW、臂灯15KW、镝27KW、竖焊机225KVA 、电焊机90KVA、楼层箱30KW、水泵7.5KW。

2回路（2施工区塔机二级配电箱）供电范围：塔机160KW、臂灯20KW、镝灯36KW、竖焊机300KVA 、电焊机120KVA、楼层箱70KW.

3回路（1#钢筋加工房二级配电箱）供电范围：电焊机30KVA、对焊机100KVA 、钢筋弯曲机20KW、钢筋断料机10KW、圆盘锯5KW、加工房照明4KW.

4回路（2#钢筋加工房二级配电箱）供电范围：电焊机30KVA、对焊机100KVA 、钢筋弯曲机20KW、钢筋断料机10KW、圆盘锯5KW、加工房照明4KW、.

5回路（3#钢筋加工房二级配电箱）供电范围：电焊机30KVA、对焊机100KVA 、钢筋弯曲机20KW、钢筋断料机10KW、圆盘锯5KW、加工房照明4KW.

6回路（降水、排污二级分配电箱）供电范围：降水、污水泵21KW。

7回路（备用回路）。

2）计算负荷：
1回路：
有功计算负荷：Pj1=0.8×（120×0.2+15×0.7+54×0.7+225×0.6×0.35+30×0.6×0.35+30×0.8+7.5）=125.9KW
无功计算负荷：Qj1=Pj1.tanφ=125.9×1.02=128.4KVar
视在计算负荷：Sj1==179.8KVA
计算线电流：Ij1=Sj1/（Ue）=179.8/（0.38×）=273.2A
查表得：YJV-0.6/1.0KV-4×120+1×70电缆满足要求，该线电缆埋地敷设允许安全载流负荷电流为308A。选择一根YJV-0.6/1.0KV-4×120+1×70铜芯电缆穿保护管埋地敷设，开关选用320A的空气开关。
2回路：
有功计算负荷：Pj1=0.8×（160×0.2+20×0.7+36×0.7+300×0.6×0.35+120×0.35×0.35+70×0.8）=164KW
无功计算负荷：Qj1=Pj1.tanφ=164×1.02=167.3KVar
视在计算负荷：Sj1==234.3KVA
计算线电流：Ij1=Sj1/（Ue）=234.3/（0.38×）=336A
查表得：YJV-0.6/1.0KV-4×150+1×70电缆满足要求，该线电缆埋地敷设允许安全载流负荷电流为346A。选择一根YJV-0.6/1.0KV-4×150+1×70铜芯电缆穿保护管埋地敷设，开关选用400A的空气开关。
3回路：
有功计算负荷：Pj1=0.8×(30×0.35×1+100×0.6×1+20×0.3+10×0.3+5+10×0.7+4×0.7 ）=75.4KW
无功计算负荷：Qj1=Pj1.tanφ=75.4×1.02=77 Kar
视在计算负荷：Sj1==107.8KVA
计算线电流：Ij1=Sj1/（Ue）=107.8/（0.38×）=163.8A
查表得：YJV-0.6/1.0KV-4×95+1×50电缆满足要求，该线电缆埋地敷设允许安全载流负荷电流为185A。选择一根YJV-0.6/1.0KV-4×50+1×25铜芯电缆穿保护管埋地敷设，开关选用160A的空气开关。
4回路：
有功计算负荷：Pj1=0.8×(30×0.35×1+100×0.6×1+20×0.3+10×0.3+5+10×0.7+4×0.7 ）=75.4KW
无功计算负荷：Qj1=Pj1.tanφ=75.4×1.02=77 Kar
视在计算负荷：Sj1==107.8KVA
计算线电流：Ij1=Sj1/（Ue）=107.8/（0.38×）=163.8A
查表得：YJV-0.6/1.0KV-4×95+1×50电缆满足要求，该线电缆埋地敷设允许安全载流负荷电流为185A。选择一根YJV-0.6/1.0KV-4×50+1×25铜芯电缆穿保护管埋地敷设，开关选用160A的空气开关。
5回路：
有功计算负荷：Pj1=0.8×(30×0.35×1+100×0.6×1+20×0.3+10×0.3+5+10×0.7+4×0.7 ）=75.4KW
无功计算负荷：Qj1=Pj1.tanφ=75.4×1.02=77 Kar
视在计算负荷：Sj1==107.8KVA
计算线电流：Ij1=Sj1/（Ue）=107.8/（0.38×）=163.8A
查表得：YJV-0.6/1.0KV-4×95+1×50电缆满足要求，该线电缆埋地敷设允许安全载流负荷电流为185A。选择一根YJV-0.6/1.0KV-4×50+1×25铜芯电缆穿保护管埋地敷设，开关选用160A的空气开关。
6回路：
有功计算负荷：Pj1=0.8×50=40KW
无功计算负荷：Qj1=Pj1.tanφ=40×1.02=40.8KVA
视在计算负荷：Sj1==57.1KVA
计算线电流：Ij1=Sj1/（Ue）=57.1（0.38×）=86.8A
查表得：YJV-0.6/1.0KV-5×4电缆满足要求，该线电缆埋地敷设允许安全载流负荷电流为90A。选择一根YJV-0.6/1.0KV-5×16铜芯电缆穿保护管埋地敷设，开关选用100A的空气开关。

3.5设计要求
设计要求在总配电柜处做一组重复接地，要求R≤4Ω，每回路主要配电箱处做一组重复接地，要求R≤4Ω。
3.6施工电安全措施
（一）电缆线路敷设
电缆必须采用五芯电缆，敷设前必须进行测试，要求其绝缘阻值大于10MΩ。
（二）配电箱开关箱及设备
1）严格执行三级配电两级保护，实行“一机、一闸、一漏、一箱”，严禁一闸多用。
2）配电箱内除应设过负荷及短路保护装置外，还必须设置隔离开关漏电保护器，且漏电保护器应装设在电源隔离开关的负荷侧。
3）漏电保护器选择
漏电保护器的选择应符合国标的要求，一般环境的漏电护器，其额定漏电动作电流，不得大于30mA，额定漏电动作时间应小于0.1s。
4）所有用电设备的金属外壳，必须可靠地接到PE线上。
5）固定电气设备应作防雨、防淹措施，如搭设防雨棚，做排水沟等。
6）设备停用1小时以上的必须拉闸断电上锁。
（三）现场照明
动力与照明如合置在同一配电箱内，动力和照明线路应分别设置。现场镝灯,碘钨灯金属外壳作保护零。
3.7电气防火措施
1) 配电室内应通风良好，安装灭火器。
2) 禁止在电器设备、电线周围安放易燃、易爆物品。
3) 加强电气设备相间和相—地间绝缘，防止闪烁。
4) 合理设置防雷装置。
3.8附图
1) 临电平面图
2）配电箱柜系统图
