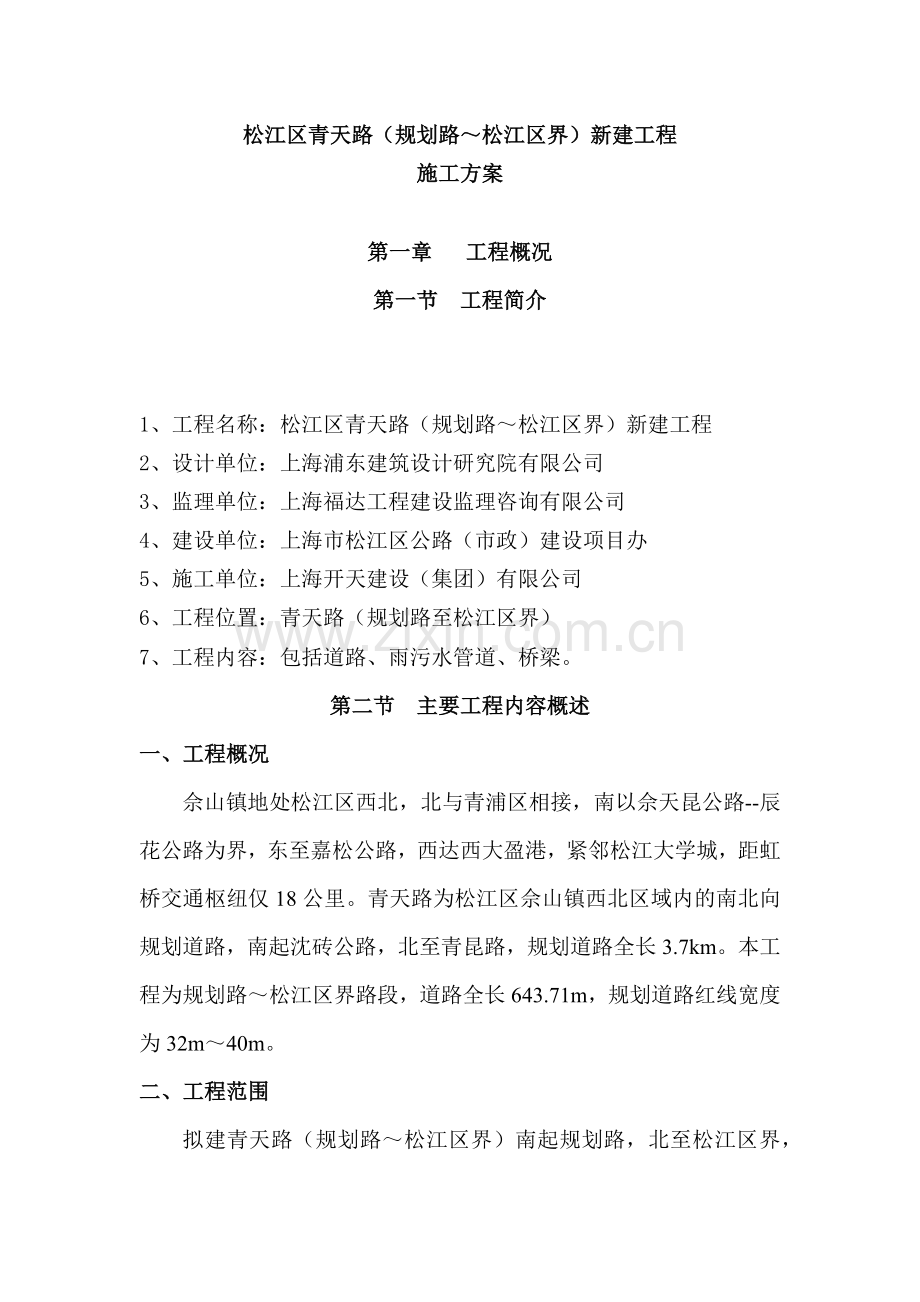

松江区青天路（规划路～松江区界）新建工程
施工方案

第一章 工程概况
第一节 工程简介

1、工程名称：松江区青天路（规划路～松江区界）新建工程
2、设计单位：上海浦东建筑设计研究院有限公司
3、监理单位：上海福达工程建设监理咨询有限公司
4、建设单位：上海市松江区公路（市政）建设项目办
5、施工单位：上海开天建设（集团）有限公司
6、工程位置：青天路（规划路至松江区界）
7、工程内容：包括道路、雨污水管道、桥梁。
第二节 主要工程内容概述
一、工程概况
佘山镇地处松江区西北，北与青浦区相接，南以佘天昆公路--辰花公路为界，东至嘉松公路，西达西大盈港，紧邻松江大学城，距虹桥交通枢纽仅18公里。青天路为松江区佘山镇西北区域内的南北向规划道路，南起沈砖公路，北至青昆路，规划道路全长3.7km。本工程为规划路～松江区界路段，道路全长643.71m，规划道路红线宽度为32m～40m。
二、工程范围

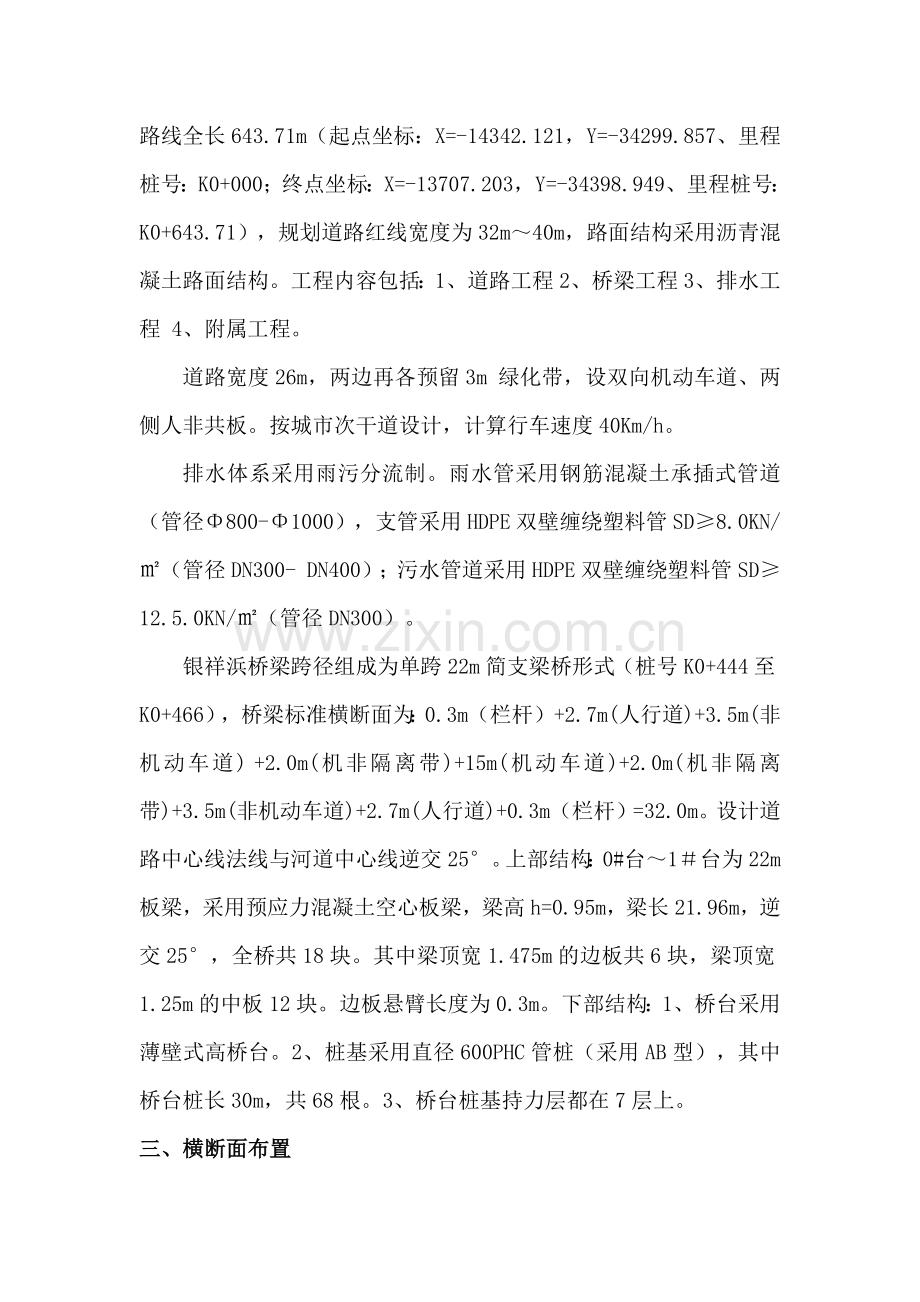

拟建青天路（规划路～松江区界）南起规划路，北至松江区界，路线全长643.71m（起点坐标：X=-14342.121，Y=-34299.857、里程桩号：K0+000；终点坐标：X=-13707.203，Y=-34398.949、里程桩号：K0+643.71），规划道路红线宽度为32m～40m，路面结构采用沥青混凝土路面结构。工程内容包括：1、道路工程 2、桥梁工程 3、排水工程 4、附属工程。
道路宽度26m，两边再各预留3m 绿化带，设双向机动车道、两侧人非共板。按城市次干道设计，计算行车速度40Km/h。
排水体系采用雨污分流制。雨水管采用钢筋混凝土承插式管道（管径Φ800-Φ1000），支管采用HDPE双壁缠绕塑料管SD≥8.0KN/㎡（管径DN300- DN400）；污水管道采用HDPE双壁缠绕塑料管SD≥12.5.0KN/㎡（管径DN300）。
银祥浜桥梁跨径组成为单跨22m简支梁桥形式（桩号K0+444至K0+466），桥梁标准横断面为：0.3m（栏杆）+2.7m(人行道)+3.5m(非机动车道) +2.0m(机非隔离带)+15m(机动车道)+2.0m(机非隔离带)+3.5m(非机动车道)+2.7m(人行道)+0.3m（栏杆）=32.0m。设计道路中心线法线与河道中心线逆交25°。上部结构：0#台～1＃台为22m板梁，采用预应力混凝土空心板梁，梁高h=0.95m，梁长21.96m，逆交25°，全桥共18块。其中梁顶宽1.475m的边板共6块，梁顶宽1.25m的中板12块。边板悬臂长度为0.3m。下部结构：1、桥台采用薄壁式高桥台。2、桩基采用直径600PHC管桩（采用AB型），其中桥台桩长30m，共68根。3、桥台桩基持力层都在7层上。
三、横断面布置
青天路规划红线32~40米，一般路段横断面布置为：3.0m（绿化带）+3.5m（人非共板）+2.0m（机非隔离带）+15.0m（机动车道）+2.0m（机非隔离带）+3.5m（人非共板）+3.0（绿化带）=32.0m
四、工程内容
1、道路工程：
道路图纸设计路面结构为沥青砼混凝土，其结构布置如下：
机动车道：

2、附属工程
①侧平石、无障碍设施按照设计进行施工。道路沿线与各单位、里弄进口坡除另有规定均采用牛腿式进口坡施工。对市政及公用事业地下管线设施按设计要求采取保护措施。
②路面雨水通过横坡及道路两侧街沟进入雨水口，雨水口收集的雨水通过连管排水系统下雨水管道统一排放。
③本工程在桥头高填土区域，道路两侧设置挡土墙。挡土墙起止桩号分别为K0+386.54~K0+436.54；K0+458.68~K0+523.46两段。挡土墙型式为悬臂式钢筋混凝土结构，采用C30砼现浇。
3、排水工程
排水体系采用雨污分流制。雨水管采用钢筋混凝土承插式管道（管径Φ800-Φ1000），支管采用HDPE双壁缠绕塑料管SD≥8.0KN/㎡（管径DN300- DN400）；污水管道采用HDPE双壁缠绕塑料管SD≥12.5.0KN/㎡（管径DN300）。
4、桥梁工程
银祥浜桥梁跨径组成为单跨22m简支梁桥形式（桩号K0+444至K0+466），桥梁标准横断面为：0.3m（栏杆）+2.7m(人行道)+3.5m(非机动车道) +2.0m(机非隔离带)+15m(机动车道)+2.0m(机非隔离带)+3.5m(非机动车道)+2.7m(人行道)+0.3m（栏杆）=32.0m。设计道路中心线法线与河道中心线逆交25°。上部结构：0#台～1＃台为22m板梁，采用预应力混凝土空心板梁，梁高h=0.95m，梁长21.96m，逆交25°，全桥共18块。其中梁顶宽1.475m的边板共6块，梁顶宽1.25m的中板12块。边板悬臂长度为0.3m。下部结构：1、桥台采用薄壁式高桥台。2、桩基采用直径600PHC管桩（采用AB型），其中桥台桩长30m，共68根。3、桥台桩基持力层都在7层上。

第三节 施工特点和现场条件
一、现场条件
本工程在施工期间我们将对施工区域范围内的管线情况进行探测，以摸清沿线管线情况，会同管线管理部门进行协调编制好管线保护实施方案。在施工期间可采取保护、搬迁等办法，保证地下管线不受损坏，也不影响施工进度。
对于本工程的临时便道，我们将根据施工的具体要求，进行便道的修筑，确保本工程范围的交通畅通和预制构件的顺利运输。
二、工程特点
1、本工程是桥梁、道路、排水管道的综合性道桥工程，涉及到钢筋混凝土管道、HDPE管道施工、桥梁PHC管桩桩基、挡土墙等诸多施工工艺，而各分部分项工程专业性要求相对较高。要求施工单位的施工技术和经验不但要全面还要专业。
2、本工程同类工程较多，可展开多个工作面进行平行施工时，施工人员及机械配置应合理。
三、工程重点
1、本工程有银祥浜桥梁一座，对于桥梁的施工质量控制使桥梁的混凝土质量达到内实外美是施工重点之一。
2、本工程平行施工面多，施工工艺相近，优化资源配置，合理组织施工是本工程的重点之一。
3、对管道施工的质量控制是本工程的施工重点之一。
四、施工难点
1、钢筋混凝土管道、HDPE管道安装及接口严密，管沟回填密实等是影响管道施工质量的关键因素。
2、路基及底基层的压实度、弯沉值等是道路质量控制的关键技术指标。所以土的含水率、灰剂量、分层压实厚度等是施工质量的关键因素。
3、桥台后填土施工质量是影响跳车的关键因素。
五、确保工程重点和难点的针对性措施
1、桥梁施工过程中，为确保本工程桥梁的施工质量，桥台模板采用钢模板，混凝土采用色差相近的商品混凝土，确保混凝土质量内实外美。
2、雨污水管道施工过程中，在管道闭水试验符合设计及规范要求后，回填沟槽土方。
3、道路路基施工应分层填筑压实，分层检测各项质量指标，确保土路基的施工质量。
4、建立完善的组织管理机构，对本工程的劳动力及机械设备进行统一管理、调配，实行动态管理。
5、建立完善的质量、安全、文明施工保证体系，按照ISO9001质量保证体系，采用样板段先行，全面实行质量管理体系，健全三级质量检查网，做到定岗位、定责任、定标准，确保本工程质量合格率达到100%，优良率达到95%以上。
6、坚持三级测量复核制度，认真保护施工中可能损坏的重点桩点，施工测量放线反复校核，所有控制网点在施工中要进行定期复测，一旦出现偏差及时进行修正恢复。

第二章 编制依据
第一节 编制依据

1、松江区青天路（规划路～松江区界）新建工程施工招标文件。
2、松江区青天路（规划路～松江区界）新建工程施工投标文件。
3、施工招标现场答疑会纪要及招标单位提供的全套设计施工图纸。
4、施工图（设计总说明）中有关本工程地质、水文、气象、钻孔、测量等技术数据和资料的评价描述。
5、《给水排水管道工程施工及验收规范》（GB50268-2008）。
6、《给水排水构筑物工程施工及验收规范》（GB50141-2008）。
7、《城镇排水工程施工质量验收规范》（DG/TJ08-2110-2012）。
8、《城市道路工程施工质量验收规范》（DGJ08-118-2005）。
9、《城市桥梁工程施工质量验收规范》（DGJ08-117-2005）。
10、《道路、排水管道成品与半成品施工及验收规程》（DG/TJ08-87-2009）。
11、《建筑机械使用安全技术规程》（JGJ33-2001）。
12、《施工现场临时用电安全技术规范》（JGJ46-2005）。
13、《工程测量规范》（GB50026-2007）
14、《建设项目（工程）竣工档案编制技术规范》（DG/TJ08-2046-2008，J11321-2008）
15、松江区青天路（规划路～松江区界）新建工程施工图技术交底会纪要
第二节 编制原则

1、 安全生产的原则
在施工组织设计的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案。在安全措施落实到位，确保万无一失的前提下组织施工。
2、 优质高效的原则
在组织机构、劳动组织、技术方案、机具配置、进度控制、质量控制和工程统计方法上，推行工程建设项目全优化工作法，以满足项目法管理要求。加强领导，强化管理，优质高效。根据我们在施工组织设计中明确的质量目标，贯彻执行IS09001质量体系标准，积极推广、使用“四新”技术，确保创优规划和质量目标的实现。施工中强化标准化管理，控制成本，降低工程造价。
3、 方案优化的原则
科学组织，合理安排，优化施工方案是工程施工管理的行动指南，在施工组织设计编制中，对本工程的关键工序进行多种施工方案的综合比选，在技术可行的前提下，择优选用最佳方案。
4、 确保工期的原则
根据业主对本合同段的工期要求，编制科学的、合理的、周密的施工方案，合理安排进度，实行网络控制，搞好工序衔接，实施进度监控，确保实现工期目标，满足业主要求。
5 、科学配置的原则
根据本合同段的工程量大小及各项管理目标的要求，在施工组织中实行科学配置，选派有施工经验的管理人员，上场专业化施工队伍，投入高效先进的施工设备，确保流动资金的周转使用，做到专款专用。选用优质材料，确保人、财、物设备的科学合理配置。
6 、文明施工的原则
认真制定有关环保、场容场貌、交通、文明施工、安全及综合治理等一系列的标准化管理措施，搞好周边生态环境保护，搞好施工区域和周围边环境卫生，维护和保证员工的身体健康；采取必要的施工措施，减噪防尘，将正确处理好和所在地区的主管部门之间的相互关系，认真遵守和执行国家、地方和行业部门颁发的建设工程管理规定和条例，确保本工程达到文明工地、标化工地及治安管理达标的要求。

第三章 施工总体部署
第一节 施工部署
总体部署原则：以总工期为目标，以质量为中心，以阶段目标为控制点，先排水管道、桥梁后道路，先地下后地上，先主体后附属，抓住重点部位进行施工组织。
一、施工总流程
施工准备→暗浜处理→挡土墙、桥梁工程施工→雨污水管道工程→土路基施工→石灰土底基层施工→水泥稳定碎石基层施工→侧石施工 →沥青砼面层→竣工验收
二、施工区段划分
根据本工程的实际情况，遵循本工程施工工艺及其技术规律，保证合理施工程序、施工顺序和施工周期，有利于流水施工作业，便于组织有节奏、均衡和连续施工，配备合理的劳动力和机械设备。根据本工程特点本工程划分为四个施工段落。
三、总体施工安排
（1）根据本工程施工特点，结合施工现场条件和施工工期，按照长度平均划分为四个施工段落平行作业。各个施工段根据现场实际情况和施工进度要求，合理安排段落内桥梁桩基施工灌注桩机台数，及钢筋、木工、混凝土作业班组及配套机械，桥梁钢筋在桥梁附近施工基地的钢筋棚集中制作，再运输至施工作业面安装，模板采用木制模板，模板的制作和修理集中在施工基地的木工棚，再运输至施工作业面安装，混凝土采用商品混凝土，泵车布料至施工作业面。
（2）每个施工段落内安排道路及排水管道作业队和桥梁作业队，各施工队专业技工人数比例控制在75％以上。迅速组织施工队及调配机械设备和材料进场，并根据工程需要适时调整，上场劳动力总人数平均为65人。
第二节 项目部的组建
一、项目管理人员配备
我公司为安全、优质、按期完成本工程的施工任务，本着精干、高效的原则，我们计划抽调理论和实践经验丰富、业务能力强、综合素质高的项目经理，配备具有丰富施工经验的技术、管理人员及施工队伍，组建成强有力的施工项目部。项目部配备项目经理1人，项目副经理1人，项目工程师1人，技术管理人员共12人
二、施工组织机构框图
公司分管领导：

项目经理：沈伟跃
项目工程师：曲家丽

计
量
员
：
王
建
华
取
样
员
：
陈
蓓
峰
资
料
员
：
李
玉
华
测
量
员
：
刘
景
繁
安
全
员
：
陈
培
文
材
料
员
：
徐
宝
松
质
量
员
：
王
建
强
施
工
员
：
潘
家
健

各作业班组

三、项目管理人员职责
(1)、项目经理职责： 贯彻执行IS09001质量体系标准及企业质量文件，确定项目各部门质量职责，对本单位质量体系的有效运行和工程质量职责负全责。
对整个项目部及各项工作负协调责任，抓好项目的对外形象，树立起企业信誉，制定本工程质量目标并采取措施确保实施。
对项目的生产经营负责，抓好项目的核算，对项目的效益负责。决定资源配置、确保工程工期、进度、质量等各项目标的实现。对项目履行合同负责。
组织召开质量工作会议、处理质量事故和听取业主、监理、顾问单位反映意见。
(2)、项目工程师职责
在经理领导下，对技术工作和质量体系运行负责。
组织贯彻质量工作法规，技术规范、质量标准及企业科技发展规划，实施科技推广示范工程，提高技术水平。
组织编制、批准和实施工程施工组织设计，项目质量计划，检验和试验计划及重大施工技术方案等文件组织进行重大技术交底：解决重大施工技术问题。
领导检验、测试工作机构、监督其完善测试和管理制度、有序开展检验工作。
组织工程质量评定和竣工交验工作，审定质量事故和处理方案。
组织贯彻企业质量体系文件，落实质量职责，开展质量体系审查，实施质量改进计划，确保质量体系持续有效进行。
就质量保证事项与建设方和其他组织之间进行联系。
对分管部门负责的质量体系要素进行监控、落实改进措施。
(3)、施工技术组职责
组织工程施工图纸会审，编制或审定工程施工组织设计，重大技术方案，质量保证计划，指导、督促、检查各项目有关部门技术交底。
解决施工中的重大技术问题；实施科技推广示范工程。
指导、督促、检查项目经理部施工准备；协调相互关系；调配好资源；解决好有关问题。
组织工程竣工交验，实施工程回访保修。
参与调查处理不合格品，制订实施纠正和预防措施。
审核和收集、整理传递归档竣工资料。
(4)、质量安全组职责
贯彻执行国家、行业标准、规范和企业质量文件。
督促、检查项目经理部的质量检验和不合格品控制工作；按标准和设计要求开展质量检验，抽查或核验隐蔽工程、分部工程、单位工程质量。
协助、配合公司质安科进行竣工验收，申报优质工程。
调查处理不合格品，对处理结果进行验证。
编制和实施质量体系内部审核计划，指导、督促、检查并跟踪验证。
(5)、项目施工员及文明管理职责：
严格按照生产计划组织施工，合理安排劳动力，对生产计划负责。
督促关砌、翻样、质量抓好工程施工质量，合理安排下属岗位工作，对工程施工质量负责。
合理组织材料的进退场工作，增强成本核算意识。
积极抓好文明施工工作，认真执行文明施工规定的要求，对文明施工负责。
认真执行各项卫生制度，办好工地"五有"工作，除"四害"按期投放老鼠药，搞好宿舍卫生，定期大扫除生活垃圾及时处理，食堂要符合有关规定。
监督和督促施工人员做好现场围档、封闭管理、施工场地、材料堆放、现场宿舍、现场防火、治安综合治理、现场标牌、生活设施、保健急救、社区服务等，
(6)、安全员职责
积极抓好安全生产工作，贯彻执行安全规章制度的要求，对安全生产负责。
督促和检查项目经理部安全技术措施的编制、实施，确保其适时和有效。
开展安全教育，安全检查，安全防护，安全保障活动，确保施工现场生产安全。
监督和督促施工班组必须安全作业，对违章作业现象进行制止
负责安全检查，发生工伤事故及时抢救，并立即上报上级主管部门。
(7)、预算合同组职责
参与工程承包合同起草，修订；协调本单位内部履约活动以及与顾客的联系。
做好工程预结算工作。
进行工程项目成本分析和管理。
(8)、物资机械组职责
建立合格承包方名册，编制和实施采购文件，确保使用物资都合格。
做好进场的物资的检验，试验和不合格物资控制，确保使用物资合格。
做好物资的搬运、储存、领发、标识等工作，防止出现不合格。
负责或指导、督促、检查项目经理部做好顾客提供产品的验收、储存、维护。
监督、检查、控制项目经理部施工机械设备的现场管理工作；组织培训考核中小型机械操作人员；确保在工程施工全过程中适用。
负责收集、整理、保管材质证明，（试、化验报告，技术条件等文件和记录）；保证其完整、齐全，真实。
(9)、综合办公室职责
负责本工程质量目标的展开，组织落实各部门质量职责。
负责本工程质量文件和资料的控制、定期指导、督促和检查各部门质量文件和资料的控制，确保各质量活动场所使用的都是有效版本。
对本工程质量体系运行记录进行管理。
组织对所有从事质量管理、验证和执行工作的人员是否持证上岗进行监督和管理。

第三节 施工技术准备

1、作好施工现场周围的环境调查工作，再次确认气侯、地形、管线等情况。
2、抓紧时间熟悉图纸，然后进行图纸会审，力求将设计图纸中的问题在施工前解决。制定详细的施工方案、编制施工组织设计，进行施工技术和质量、安全交底，绘制翻样图，配制钢筋料单等。
3、根据工程总工期和施工方案，编制出施工总进度计划，然后再排出详细的月、周施工进度计划，确保满足业主对各节点工期的要求。
4、提出机具、材料、构件、设备和外委托计划，保证工程进度的需要。
5、建立施工管理网络图，确保工程有序进行。
6、 控制点的测设
对勘测设计部门的测量交底进行复核，复核结果经监理复核认可后使用。根据业主所交的导线桩按照施工需要加密控制网，为了保证控制网的可信性，将根据现场条件把控制点都选定在施工作业范围外地势较高处，做到各控制点的通视性良好，符合施工需要。控制点选定后，经过实测和导线闭合的平方差计算把整个工程范围内的控制点坐标定下来。
7、 中心线、轴线的测量
① 道路中心线的测量：以设计图纸以及测绘院提供的道路中心里程控制桩为基准，沿工程全线每20米放出道路中心线，并引出边桩控制点。
② 在恢复道路中心线桩时，桩距在直线段定为20m，曲线段为10m。平、竖曲线起点和地形变化点必须加桩。
8、标高测量
根据勘测设计部门提供的国家水准点进行施工用临时水准点的设置，临时水准点的设置距离以测高不加转点为原则，一般不大于200m。临时水准点必须与设计水准点复测闭合，其允许闭合差控制在±12√L (L 水准线长度公里数)。另外临时水准点必须设置在施工范围以外，不受施工影响的位置，并应坚固稳定，同时每隔一定时间对其进行复核，以免由于临时水准点的升降而影响施工质量。
标高测量均采用自动安平水准仪进行操作。道路标高测量：我们将根据路线竖曲线的变化设立中桩及边桩，然后在中桩上标出路基及各结构层的标高，并定期进行复核。在施工时要保护好中桩及边桩。
9、测量要求
施工测量前业主会同设计单位、监理工程师向施工单位进行设计技术交底和轴线、高程控制点、桩位号等资料的交底，并做好现场领桩、交桩手续。
施工测量人员把主要测量标志统一编号，并绘制在施工总平面图上，注明各有关标志相互间的距离、高程及角度等，且进行复核验算，以免发生差错。
根据施工现场实际情况，工程测量放样和检查验收的需要对现有的平面控制点进行加密和水准点的引测，该加密控制点和水准点必须稳定、安全、可靠，不受工程施工影响，又能满足工程放样和质量验收精度需要。在设点数量，布置情况及误差值上符合规范规定，并能做到多点通视以便相互较验。测放时选点在地基坚实处，并用砼护桩，用油漆作好编号和标识，使用过程中进行定期检测，保证精度。
根据复核后的控制点和水准点精确地测定和提供施工各阶段的控制线及控制高程点。
施工控制点、高程控制点必须经监理工程师复核，验收合格后方可使用。
由技术负责人把施工各阶段的控制点、控制桩、标高等测量结果和施工要求向施工人员、质量员交底清楚，且加强施工检测。
施工各阶段的测量放样、复核、验收资料应齐全。
作好阶段的测量放样、复核、验收等内业资料。

第四节 施工总平面布置

(1)布置原则
充分利用现场条件，将生活区、办公区、生产区分开设置，形成相对独立的生产、生活、办公环境；利用部分原有道路做施工临时便道，另外新建部分临时便道，解决施工过程中机械设备、材料、构件进出施工现场的的需要。
(2)施工便道
进场道路：本工程由陆上运输到达工地。
根据实际情况，还将在道路附近搭设部分临时建筑设施如仓库等。为保证施工设备及车辆能顺利到达施工部位，施工便道是有效建立标准化工地的先决条件，其原则是以施工进场后能迅速将施工机械、材料送达堆场及各施工点。我们将在新建道路旁铺设施工临时便道，工程完工后，应将临时占地恢复至原状。
投入本工程的大型施工机械设备和工具将从我公司调集，钢材、木材及施工中的钢管、型钢等周转材料均由汽车运输进入施工工地；水泥、砂、石、石灰、钢材等施工用料由陆上运输到施工点。施工用钢管、脚手架、型钢、木材、部分模板、装载机、吊车等部分设备材料以及部分人员由我公司其他基地直接进入施工现场，部分土方设备也从我公司在本市的设备基地直接进入本工地，这样可以大大加快进场时间。
（3）临时设施
根据施工现场实际情况，本工程总项目部布置在沈砖公路刘五路西侧租用科技园区写字楼。四个施工段落内分布四个施工基地，施工基地内设置机械停放场地及材料场地和生活区。
总项目部设施布置见下表
序号
临时设施项目名称
房间数(间)
面积
(m2)
备 注
1
项目办公室
1
40

2
监理办公室
1
40

3
会议室
1
40

4
资料室
1
20

5
宿舍
2
30

6
食堂
1
40

7
厕所
1
15

第五节 施工进度计划

一、工期目标：
施工总工期为240个日历天。由于本项目桥梁单位工程较多具体的进度计划我们在编制单位工程方案时根据实际情况和现场搬迁进度再编制进度计划。
二、进度管理措施
项目部将每星期召开由业主、监理单位和设计单位参加的工程例会，及时协调各方关系、解决一周以来出现的各种问题，有利于以后工作的开展。
充分发挥我公司施工、技术、管理上的优势，交叉施工、立体交叉施工，确保工期目标实现。
开工之前，优化各分项工程的施工方案，使各分项工程在确保质量的情况下，最为省时。
项目部办公室贴施工总进度计划，明确施工管理人员各自分管的分项工程施工时间要求。
以施工总进度计划日为依据，编制各施工区的季度、月度、周生产计划，各期计划必须逐级保证，即周计划落实月度计划，月计划保证季度计划实现，季度计划确保整个工程施工总进度计划实现。
根据施工总进度计划编制各时期的较为详细的实施作业计划，用以向施工班组下达任务。
根据施工总进度计划和实施作业计划，编制各个时期的各种资源供应量计划，对于需预定加工的构配件、市场上紧销的材料和配件，应估计定货、采购、加工、运输和进场时间，须超前编制和落实各类资源供应计划。
后勤供应情况是各个时期计划检查的重点。在定期召开的计划会议和调度会议上，后勤供应管理人员应详细汇报供应情况。
在向班组布置任务或签订承包合同时，要对完成该任务提出时间要求，该时间要求取决于实施作业计划。
施工总进度计划中包括单位承建的分项工程和主要工序，各单位在各时期编制实施作业计划方案，经总承包单位或建设单位进行综合平衡确认。在施工过程中定期检查和协调各单位的配合关系。
经常和定期检查计划实施情况，包括工程形象进度、资源供应及管理工作进展，在实施过程中，如偏离计划，应分析原因，果断地进行调度，确保关键工序按计划执行。
生产体系和质量保证体系，建立定期的安全活动制度，发现问题及时纠正，避免出现返工、返修、窝工，防止重大伤亡事故的发生，做到交任务同时质量要点交安全。
项目部制订施工工期奖罚措施及方法，采取工期奖罚直接与经济挂钩，调动施工班组的积极性，实现控制施工进度的目的。
对屡次达不到施工进度的班组要求进行措施上的压力，项目部应及时采用强制调换或增加施工人员、停工整顿、责令加班加点弥补的有效措施。不执行强制措施的则清退出本工地。
项目部在工期奖罚时，以总施工进度计划、月度计划、监理、业主平时的考核等形式为依据。

第六节 施工劳动力计划
劳动力计划表
工 种
月 份
第
1
月
第
2、3
月
第
3、4
月
第
4、5
月
第
6、7
月
第
8、9
月
第
10、11
月
第
12、13
月
第
14、15
月
第
16、17
月
第
18、19
月
第
20
月

管理人员
6
10
12
12
18
20
18
18
18
15
12
10

砼工
11
18
18
18
20
20
20
20
20
18
18
15

木工
8
11
11
11
16
18
16
16
16
16
11
12

钢筋工
8
10
10
10
15
15
15
15
15
12
10
10

电工
4
5
5
5
5
6
5
5
5
4
5
4

机械工
5
7
7
7
10
10
10
10
10
8
7
6

电焊工
4
5
5
5
8
8
8
8
8
10
5
6

辅助工
12
15
15
15
20
20
20
20
20
15
15
12

其他
5
7
10
10
10
10
10
10
10
8
10
5

合计
63
88
93
93
122
124
122
122
122
99
93
73

第七节 施工机具、设备供应计划

主要施工机械使用计划表
序号
机械或设备名称
型 号
功 率
单位
数量
1
深层搅拌桩桩机

台
1
2
PHC管桩桩机

台
1
3
汽吊
8~12T

台
2
4
交流电焊机
BX2-300A
22KVA
台
10
5
对焊机
UN-75
75KVA
台
4
6
钢筋机械
整套
15KW
套
2
7
木工机械
整套
15KW
套
2
8
平板振动机
N-7
3.3KW
台
8
9
插入振动机
HZX-60
1.7KW
台
15
10
反铲挖土机
日立

台
5
11
自卸汽车
8~12T

台
15
12
压路机
8-10T

台
4
13
压路机
18-21T

台
4
14
振动压路机
YZ14

台
4
15
洒水车

台
1
16
机动翻斗车
FJ20

台
8
17
装载机
ZCL40B

台
2
18
潜水泵

1KW
台
12
主要的材料试验、测量、质检仪器设备表
序号
仪器设备名称
型号
单位
数量
备注
1
全站仪

台
1

2
经纬仪

台
1

3
水准仪

台
1

4
混凝土抗压试模
150×150×150
套
15

5
砂浆抗压试模
7.07×7.07×7.07
套
5

6
坍落度筒

只
5

7
砂子分析筛
0.08~10mm
只
1

8
卷尺
50m
个
2

9
卷尺
5m
个
10

第八节 试验、检验计划

分部分项验收计划
序号
验收项目
参加验收人员
验收内容
1
暗浜处理
建设单位 监理、设计、勘察、质量员 施工员
土质、平面尺寸
2
沟槽基础
建设单位 监理、设计、勘察、质量员 施工员
土质、基槽尺寸
中心轴线
3
砼基钢筋
建设单位 监理质量员 施工员
钢筋规格、质保、复试、数量绑扎
4
沟槽复土（中间验收）
建设单位、监理、质量员、施工员、质监、设计
管道基础尺寸、中心置、接缝、坞膀、窨井
5
土方回填
建设单位、监理、质量员、施工员
密实度、土质、回填厚度
6
土路基（中间验收）
建设单位、监理、质量员、施工员、质监、设计
轴线、标高、坡度、平整度、密实度、外观
7
二灰土
建设单位、监理、质量员、施工员
轴线、标高、坡度、平整度、密实度
8
水稳碎石
建设单位、监理、质量员、施工员、质监、设计
轴线、标高、坡度、平整度、密实度、弯沉
9
沥青砼面层
建设单位、监理、质量员、施工员、质监、设计
轴线、标高、坡度、平整度、密实度、弯沉
10
侧平石
建设单位、监理、质量员、施工员
基础尺寸、坞膀尺寸、半成品质量、顺直度、标高
11
桥梁桩基
建设单位、监理、质量员、施工员
大、小应变、轴线、标高、砼强度、顺直度
12
桥梁下部结构
建设单位、监理、质量员、施工员
砼强度、钢筋加工及安装、轴线、高程、平整度
13
桥梁上部结构
建设单位、监理、质量员、施工员
架梁、砼强度、钢筋加工及安装、轴线、高程、平整度
14
桥面系与附属工程
建设单位、监理、质量员、施工员
砼强度、钢筋加工及安装、轴线、高程、平整度
15
竣工验收
建设单位、监理、质量员、施工员、质监、设计
路面标高、轴线、侧石标高、顺直度、接缝、坞膀、下水道流水面标高、窨井尺寸、路面外观、内业资料

材料测试、试块制作计划
序号
部位
检测项目
组数
备注
1
石灰
复试
每500T一组

2
黄砂（中粗）
复试
每500T一组
含泥量、筛分析、硫化物、云母含量
3
碎石5-40
复试
每500T一组
含泥量、压碎值、筛分析、硫化物
4
砾石砂
复试
每500T一组

5
水泥
复试
每500T一组

6
干混砂浆
复试
每批次

7
小型砖砌块
复试
每5万块一组

8
粉煤灰
复试
每500T一组

9
沟槽回填土
灌砂法密实度
每段一组3点

10
土路基
环刀法密实度
每1000M2一组

11
二灰土
密实度
每1000M2一组

12
水稳碎石
密实度、弯沉
每1000M2一组

13
水稳碎石
二灰比
每台班一组

14
沟槽砼坞膀
砼抗压
每台班一组

15
窨井
砂浆抗压
每台班一组

16
桥梁
砼试块
每台班二组

17
搅拌桩
砼试块
每台班三组

第九节 与设计、监理的协调与配合

本公司以“质量第一，用户至上”为方针，公司“三级”质量管理与监理公司管理相结合，做到定期、定时、定点对质量全过程监控。在隐蔽工程完工后，提前24小时通知监理，待验收通过后再进行下一道工序施工，当监理工程师提出整改问题时，积极配合监理做好整
改工作。

第四章 主要施工方法及施工工艺
第一节 雨、污水工程施工

一、工程概况
根据设计图纸，本工程排水管道主要采用开槽埋管法施工部分采用开挖管形式，主要施工内容开槽埋管、窨井砌筑（直线井、转折井、交汇井）、雨水口、出水口挡墙等。
主要施工要点如下：
1、DN300～DN400，管材采用承插式HDPE双壁缠绕塑料管。
2、d800～d1000，管材采用承插式钢筋砼管（II级），“O”型橡胶圈接口。
3、管道铺设完成后进行闭水试验。
二、测量放样
1、熟悉图纸资料，了解设计意图，为防止错误，测量前对图纸尺寸关系、坐标进行核查计算，发现问题及时与设计院联系处理。
2、现场踏勘，了解设计管线的走向和管线沿途已有高程控制点及测量导线座标点。
3、在施工时，复测业主给出的本工程城市水准点标高及测量导线坐标点，再根据此标高及坐标沿管线边敷设一条导线，导线点距离约200m，按二级导线精度施测。
4、沿管线敷设施工水准点，水准点的位置在不受施工影响的旧建筑物墙角或电杆等处，精度按三级水准测量，水准点间距不大于150m。
5、根据管道平面图和控制点，计算管道放样点的数据，并绘制施测草图，管道放样数据必须经校核无误后方可施测。
6、根据控制点测设出管线起止点及转折点，再根据起止点、转折点测管沟挖土中心线，每20m设一点中心线投点允许土10mm，量距往返相对闭合差不大于1/20000。
7、根据中心线位置和槽口开挖宽度，在地面上撒灰线标明开挖边界，为便于恢复中心位置，在不受施工干扰，引测方便，易于保存桩位的地方测设中心控制桩。当管线沟槽挖至-5.0m左右时，每10m在沟槽两边打入水平木桩，将高程引测到木桩上，作为清理槽底，掌握标高的依据。
8、在管沟开挖，人工清底，管道安装的施工过程中由测量组作跟踪控制并作好原始记录。
三、管线的施工顺序
采用降水施工措施的管线施工顺序：测量放线→管沟开挖→管基础→下管→管道安装→检查井砌筑→闭水试验→黄砂坞膀→沟槽回填→验收
四、沟槽排水
沟槽内根据实际情况采用轻型井点降低地下水及结合明排水的方案，由于上海地区雨水较多，因此明排水是不可缺少的，施工排出的水由临时排水设施经沉淀及其他必要处理品后就近排入河浜中。
管道施工过程中，为维持开挖的沟槽内无水直到施工完成，必须认真做好沟槽排水工作。首先在沟槽外一侧修挖排水沟，尽量减少地表水流入沟槽内；另外在沟槽底设置排水明沟，在每节两端的窨井处设置集水坑，并配备足够数量的污泥泵和潜水泵进行抽水，确保沟槽内无积水。
五、管沟槽开挖
1、挖出的土方堆放在沟边，槽边单面堆土高度不得大于2米，堆土离沟槽边的距离不得小于1.2米，若施工时有施工机具（如吊车）或车辆通行，则堆土离沟槽边的距离不宜小于3.5米。沿线堆每隔40米至少留3.5米宽度的出入口，沟槽的另一边留置的宽度不小于1.2米。多余的土由自卸车运至施工范围内未埋设管道的地面上临时堆放，或进行已铺设管道的回填，回填多余的土方运至道路范围内用道路用土。
2、施工机具设备停放的位置必须平稳，大、中型施工机具距离沟槽边不得小于1.0m。一般施工机具距离沟边不小于0.3米。
3、管线开头、窨井、测量标志
