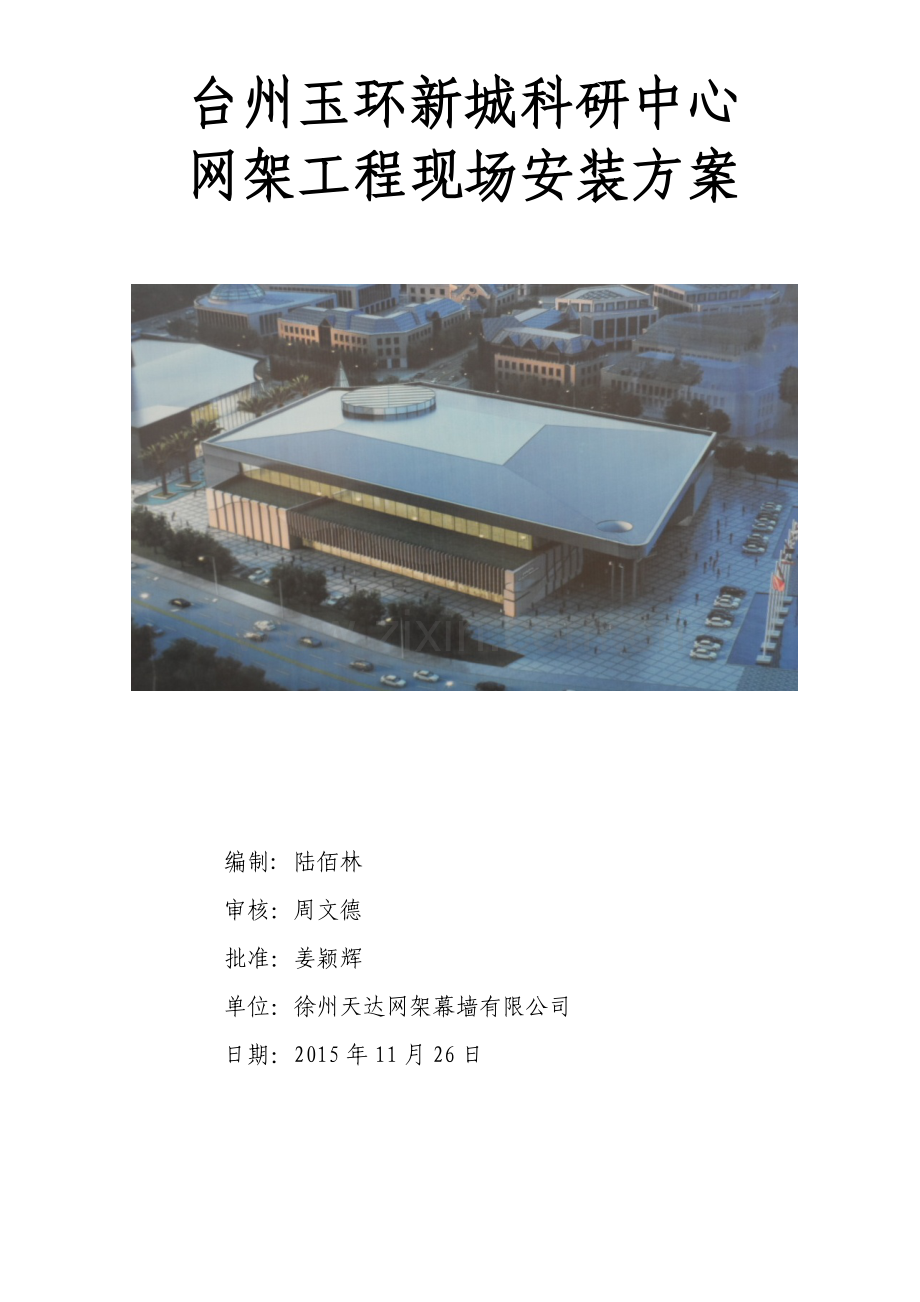

台州玉环新城科研中心
网架工程现场安装方案

编制: 陆佰林
审核：周文德
批准：姜颖辉
单位：徐州天达网架幕墙有限公司
日期：2015年11月26日

目 录
第一章 工程概况………………………………………………………… 01
一、工程概况…………………………………………………………………01
二、工程特点、难点分析…………………………………………………. 02
三、技术要求…………………………………………………………………02
第二章 编制依据……………………………………………………………03
第三章 施工总体部署………………………………………………………03
一、施工总体路线………………………………………….……………….03
二、施工分区与总体施工流程………………………………………………04
三、主要施工方法……………………………………………………………04
四、施工准备计划……………………………………………………………04
五 、施工组织管理………………………………………………………….06
总平面布置…………………………………………………………………. 09
第四章 工期进度计划及保证措施………………………………………..10
一、施工进度计划……………………………………………………………11
二．施工进度计划及保证措施……………………………………………..11
三、强化施工进度计划管理和协调…………………………………………15
第五章 现场拼装工艺及注意事项…………………………………………17
一、现场拼装方法综述………………………………………………………17
二、施工段划分………………………………………………………………17
三、施工顺序…………………………………………………………………18
四、现场安装工艺……………………………………………………………19
（一）施工段一………………………………………………………………19
（二）、施工段二……………………………………………………………27
（三）、提升设备拆除（卸载）……………………………………………29
第六章 提升过程网架、提升架验算计算…………………………………30
一、提升过程网架验算………………………………………………………30
二、提升架计算………………………………………………………………30
第七章 工程质量等级和质量保证措施及质保体系………………………32
一、质量目标及质量计划……………………………………………………32
二、项目部质量管理责任……………………………………………………33
三、质量计划控制点设置……………………………………………………34
四、施工过程质量控制………………………………………………………37
五、抓分项工程的质量管理…………………………………………………40
六、施工质量检验与评定……………………………………………………42
七、最终交工检查验收………………………………………………………44
第八章 施工安全和安全保证措施………………………………………. 44
一、安全目标…………………………………………………………………44
二、安全管理的意义…………………………………………………………44
三、安全管理的原则…………………………………………………………44
四、安全管理手段……………………………………………………………44
五、安全管理体系……………………………………………………………45
六、安全生产岗位责任制……………………………………………………46
七、安全生产保证措施………………………………………………………54
八、安全生产应急预案………………………………………………………66
附件一；网架提升计算书……………………………………………………69
附件二；提升架(拔杆)计算书……………………………………………108

第一章 工程概况
一、 工程概况：
浙江台州玉环新城科研中心屋盖采用四角锥螺栓球、焊接球混装网架。该屋盖平面为南北向长边平行四边形，东北角为局部为内凹圆弧形。屋盖南北向长边长度约125米，东西向跨度约75米，屋盖南端悬挑，悬挑距离25米。屋盖主体结构采用双层网架，局部设置检修马道。见下图：

网架平面图

1—1剖面图

A—A剖面图

二、工程特点及难点；
1、工程特点：
本工程在平板网架中是属于大跨度网架，平面形状为平行四边形，网架采用螺栓球与焊接球混装，结构较复杂，施工难度较大。
2、工程难点及应对措施:
（1）、工程量大、工期紧，多工种交叉作业多是本工程的突出难点之一。对此难点公司将抽掉精干力量成立强有力的班子，强化施工管理。优化施工方案，组织技术力量强的施工队伍。加强各工种之间的协调。做好后勤保障。
三、技术要求；
（1）、施工应具有先进性、合理性、安全性、经济性。
（2）、钢材选用国内大型企业生产钢材。构件制作完毕进行表面除锈处理。
（3）、油漆：构件进行除锈处理，并在6小时以内进行喷漆。表面涂装底漆二度。
（4）、钢结构的安装质量应符合《钢结构工程施工质量验收规范》（GB50205-2001）。
（5）、本工程所用钢材、连接材料和涂装材料，具有质量证明书，并符合现行有关国家标准。
（6）、按国家现行工程施工有关标准及业主所在地建筑工程质量评定标准验收。
（7）、工程竣工时，提供一套完整的竣工图。

第二章 编制依据
1、建设方确定的网架施工图。
2、根据设计要求采用的国家及行业的有关标准、规范
3、《网架结构工程质量检验评定标准》（GB78-91）
4、《建筑结构荷载规范》（GB50009-2012）
5、《建筑抗震设计规范》（GB50011-2010）
6、《钢结构设计规范》（GBJ50017-2003）
7、《空间网格结构技术规程》（JGJ7-2010）
8、《钢网架螺栓球节点》（JG10-2009）
9、《钢网架螺栓球节点用高强螺栓》(GB/T 16939-1997)
10、《冷弯薄壁型钢结构技术规范》(GB50018-2002)
11、《钢结构工程施工质量验收规范》（GB50205-2001）
12、《建筑钢结构焊接规程》（JGJ81-2002）
13、《建筑设计防火规范》（GB50016-2006）
14、《高空作业机械安全规则》（JG5099-1998）
15、《建设工程施工现场供用电安全规范》（GBJ50194-93）
16、《建筑机械使用安全技术规程》（JGJ33-2001）
17、《施工现场临时用电安全技术规范》（JGJ46-2005）
18、《建筑施工安全检查标准》（JGJ59-2011）
第三章 施工总体部署
一、施工总体目标
为了充分发挥企业优势，科学组织施工，公司将选派高素质的项目经理及工程技术管理人员，按项目法施工管理，严格执行ISO9001质量保证体系，积极推广新技术、新工艺、精心组织、科学管理，优质高效地完成施工任务，严格履行合同，确保实现质量验收合格率达到100%。
1、质量目标：为确保本工程总体质量目标的实现，钢结构施工要求严格质量控制，一次验收合格，确保优质结构工程。
2、工期目标：在总工期进度计划的控制下开展钢结构的施工，钢结构工程现场施工控制工期为 40 个工作日。
3、安全施工目标：建立健全安全保证管理体系和安全生产岗位责任制，确保安全无事故。
4、为确保上述目标的落实，总经理亲自参加现场生产调度会，并在现场安装监控设备，
二、施工分区与总体施工流程
整个工程分为二个施工段。按照施工段一在网架投影位置进行拼装，然后提升至设计标高。施工段二则采用高空散装法进行安装。

三、主要施工方法
1、加工制作
本工程钢结构的加工制作放在加工厂进行，生产加工出来的成品通过公路运输的方式送至现场进行安装。
2、深化设计
钢结构深化设计由具有较高资质和设计经验的专业钢结构设计单位和相应设计人员根据现行建筑结构设计图纸、现行规范等完成。
3、现场安装：
现场安装视安装部位综合采用 “地面组拼、整体提升 的方法；少了网架采用高空散装法。
四、施工准备计划：
1、施工技术准备：
（1）、施工前组织有关工程技术人员认真审阅图纸，了解设计意图，做好图纸设计交底和技术交底的准备工作，备齐工程所需的资料和标准图集，并组织图纸会审，及时解决图纸中的有关问题。
（2）、编制分部工程材料计划以及劳动力需求计划和工机具的需求计划。向施工人员进行施工组织设计和技术交底，把工程的设计内容、施工计划和施工技术要求等，详尽的向施工人员讲解清楚，落实施工计划，制定技术责任制的必要措施。
（3）、积极组织有关工程技术人员进行加工图纸设计工作，与设计人员进行沟通，确保加工图纸在满足设计规范要求的前提下便于构件加工制作和现场安装。
（4）、做好现场轴线和标高的复核工作，完成工程的定位放线工作。
（5）、钢构件开始制作前，安排相关人员进行技术交底。技术交底完工后，根据工程设计要求编制详细的制作工艺方案，提出施工机具要求及安排制作人员、焊接材料等工作。钢构件制作施工过程中，注意各种资料的收集、整理工作。钢构件安装过程中，各工序相互交接时应有验收记录，并且对存在的不合格品及时进行返工返修。
2、现场准备：
（1）、与总包单位协商，确定各材料和安装设备、运输、现场生活等工作。
（2）、认真勘察施工现场，与总包单位协商，保证现场道路满足构配件等材料设备进厂后运输、堆放、组对、拼装等现场作业的要求。同时向总包单位提供需要总包单位协助钢结构安装的辅助设施清单。
（3）、与总包单位联系，进行测量控制网的交接并办理交接手续。
（4）、根据总包单位移交的基础测量控制网，复测混凝土柱的轴线、标高及垂直度，若偏差过大，要及时提交总包单位处理。
3、物资准备：
（1）、根据施工图纸、加工图纸、施工方法和施工进度的安排，组织货源，确定加工、供应地点和供应方式，签订物资供货合同。
（2）、根据各种物资的需要量计划和合同，制定运输计划和运输方案。
（3）、根据经设计单位审核的加工图纸要求积极采购原材料，所有原材料的供应必须符合质量标准要求，所有采购的原材料必须索取材料质保书、检验书等合格证明文件，各材料报相关部门进行商检。经现场监理公司复检，合格后方可使用。原材料在过程中，如某些材料市场未能采购到，应积极同设计单位联系，在设计单位认可的情况下遵循等强度代换原则方可使用。
（4）、按照施工总平面图的要求，组织物资按计划时间进场，在指定地点，按规定方式进行堆放和保管。
4、劳动力组织准备：
（1）、成立以项目经理为领导的项目经理部的组织机构（项目组织机构人员见附表1），建立健全各项管理规章制度，确定劳动组织的领导机构名单和人选，坚持合理分工与密切协作相结合的原则，把有施工经验、有创业创新精神、工作效率高的人员选进入领导机构（项目组织机构人员见附表1）。
（2）、建立精干的施工队伍，认真考虑专业工种的合理配合，技工和普工的比例满足合理的劳动组织要求，按组织施工方式的要求确定混合施工队组或专业施工队组及其数量。按照开工日期和劳动力需要量计划，组织劳动力进场，同时进行安全、防火和文明施工等方面的教育。
（3）、在钢结构工程施工前，对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。
（4）、为加快施工准备工作的进度，加强总包单位、设计单位和监理单位之间的协调工作，密切配合，建立健全施工准备工作的责任制度和检查制度，使施工准备工作有领导、有组织、有计划和分期分批地进行。
项目组织机构人员（附表1）：
序号
姓名
职 务
职 称
备 注
序号
姓名
职 务
职 称
备 注
1
路继江
项目经理
工程师
现 场
2
周文德
项目总工
高工
技术支持
3
陆佰林
技术员
工程师
现 场
4
袁进正
资料员
助 工
现场兼资料
5
张灌鐘
施工员
助 工
现 场
6
尤逢金
安全员
工程师
现 场
7
王传武
材料员
助 工

8
沈 婷
质量员
助 工
现场检测
9
吴成强
工长
技术员
现 场

现场劳动力需要量表（附表2）：

序 号
工 种
人 数
备 注
序 号
工 种
人 数
备 注
1
管理人员
5

2
铆工
5

3
电焊工
8

4
安装工
20

5
起重工
1

6
电工
1

7
辅助工
5

五 施工组织管理
1、组织有战斗力的项目部领导班子
任何一项工程，能否按承包合同目标如期、优质、无安全事故地完成任务，重要的前提要有一个过硬的、有组织、有纪律、能实干、团结的、工作能力特强的项目部领导班子。有了一个好的领导班子，再配备一批精通的技术管理人员，凭我公司的雄厚力量，长期的施工经验就有把握完成本工程预期目标。
有了一个好的领导班子，再配备一批精通的技术管理人员，凭我公司的雄厚技术力量，长期的施工经验，有把握完成计划目标的各项任务。
2、 现场项目组织机构设置如下页图所示：

项目经理

技术负责人

油漆工长
安装工长
吊装
工长
探伤员
安全员
施工员
质检
员

3、项目部主要管理人员的职责：
（1）、项目经理职责：
1）、代表公司履行对业主的工程承包合同的全部内容，是企业法人授权的项目工程的全权代表，是工程项目的责任人。
2）、制定职能人员岗位责任制和管理办法。实施对管理人员工作质量的考核，促使每个管理人员能达到最佳工作状态。
3）、部署生产进度计划的落实，及时指导编制、切实可行的施工生产进度计划，制定生产制度只能提前不能拖延的保证措施。
4）、督促工程质量计划的编制和落实执行。使质量始终处于目标控制状态。
5）、根据施工特点主持编制安全生产的施工措施并贯彻执行，定期、不定期组织安全生产检查和对安全隐患提出整改措施。
6）、承担项目成本管理风险责任，加强成本管理，制订成本管理办法。
7）、积极参加业主召开的重要会议，搞好内外施工单位的合作协调关系。
（2）、项目技术负责人职责：
1）、组织主编深化的施工组织设计，并经监理、业主批准后，作为施工生产有权威的指导文件。审批专业工长编制的施工方案及作业指导书。组织编制质量计划及分部分项工序控制点的设置。
2）、组织施工图纸会审。
3）、定期组织班长、工长等有关技术人员参加学习活动。
A、学习国家有关新规范、新标准及新工艺。
B、研究、讨论、解决施工中技术存在问题的解决方法。
C、针对性向工人上技术课。
4)、组织分部工程的质量检查，评定分部工程质量等级评定。
5)、参与质量事故的调查分析，提出质量事故的处理报告。
6)、协助项目部作好竣工验收。
(3)、各专业施工员(工长)职责：
1)、编制本专业施工方案和作业指导书，并及时向班组作安全技术交底。
2)、为作业班组作好施工准备。编制材料需用计划，和“三旬”生产滚动计划。指导班组安全生产和文明施工。
3)、编制分项工程工序质量控制点，经项目副经理审批通过后，布置贯彻执行。对关键控制点要严格把关。经常组织班组进行质量自检、互检。上道工序不合格，必须返工。合格后才允许进入下道工序施工。
4)、办理技术签证，及时做好签证、设计修改等的施工预结算。
5)、参加项目部定期组织的生产、质量、安全检查。及时组织班组对分项工程质量检查和评定。
6)、办理竣工资料，绘制施工图。
（4）、安全员职责
1）、编制、督导、落实各种机具、操作、人身、工作场地等方面的安全文件、规定。
2）、向项目经理提供安全督导重点部位，并绘制安全管理网络图。
3）、对在高空作业的人员必须坚持班前、班中、班后安全教育。
4）、安全员实行责任承包，变压力为动力，重点防范部位要有专人负责。
5）、坚持原则，并以身作则。
6）、进行安全技术交底，并配合好甲方代表及监理工程师检查工作。
7）、排除安全障碍，进行全员安全活动和安全教育，做好文字记录，以备查询、存档。
(5)、质检员职责
1)、收集施工质量有关文件，经批准的施工组织设计，施工方案，施工措施及有关国家规范、规程、标准等作为抓质量的依据。
2)、全面负责本工程的质量，确保质量计划目标的实现。不发生质量事故始终作为本职目标。
3)、平时根据各专业的施工分布情况，进行监督检查，发现问题，督促整改。
4)、组织质量检查，审定分项工程质量评定等级。凡不符合5.4条分项工程质量保证确定的目标等级，不能在评定单上签字认可。把握行使一票否决权的职能。
5)、与监理工程师密切配合，虚心接受他们的指导和批评意见，主动请市(区)质量监督站来工地检查。对他们提出的施工质量问题，必须限期整改，并书面报告整改情况。
6)、经常与专业工长合作参加作业班组的班前会。协助班组长、班组质量员杜绝质量通病的发生。
7)、参与工程竣工验收和竣工资料的整理收集。
(6)、材料员
1)、全面负责本工程物资采购供应，质量保证合格。保证购进放心合格材料，每进一批材料采取报业主代表或监理工程师检查同意，得以把关。
2)、负责将本工程预算材料的市场价格汇总，报业主、监理审批和确认。
3)、对采购物料的进场负责质量验收、保管和发放。
4)、负责项目的施工全过程的材料、机具的管理，应符合省文明工地达标要求。
5)、负责废旧材料的回收和处理。
六、总平面布置图
总平面布置的原则如下：
1、在施工总平面布置时尽量减少施工用地，平面布置紧凑合理又便于施工。
2、 合理组织现场运输，保证运输方便通畅。
3、 合理利用现场机械及条件，保证机械满足安装需要。
4、 施工区域的划分和场地的确定，应符合建筑与安装施工流程要求，尽量减少专业工种和各工程之间的干扰，以及对交通和毗邻财产的干扰。
5、 充分利用提供的现场临时设施和项目法人提供的已有施工道路、构筑物和施工服务。
6、 各种生活设施应便于工人的生产生活。
7、 满足安全防火、劳动保护及减少躁音的要求，现场做到安全、文明和环保施工。
8、 现场平面布置图：
各施工段场地为各自材料堆放场地。见下图：

现场平面布置图

第四章 工期进度计划及保证措施
施工进度计划管理是项目施工中的重点控制之一，它是保证施工项目按期完成，合理安排资源供应、节约工程成本的重要措施，施工进度控制是指在既定的工期内，编制出最优的施工进度计划，在执行该计划的施工中，经常检查施工实际情况，并将其与计划进度相比较，若出现偏差，便分析产生的原因和对工期的影响程度，找出必要的调整措施，修改计划，不断如此循环，直至工程竣工验收
一、施工进度计划
1、工期目标；
现场安装工期 个工作日（施工准备工作提前进行，不占用安装工期）。施工进度计划表见附录：
2、工期目标制定依据：
（1）、本钢结构工程的制作、安装工程量。
（2）、我公司技术力量、人力资源、施工机具、资金优势。
（3）、丰富的钢结构工程的制作、安装施工经验。
（4）、合理的施工工艺及施工组织设计。
二．施工进度计划及保证措施
能否完成或提前完成施工进度计划目标，是一项复杂的系统工程。我公司作为国家钢结构施工一级资质和钢结构甲级设计资质的公司，公司凭强大的管理力量、技术人才及许多相似和更大型、更复杂的工程施工经验，除不可抗拒的原因外，有能力完成进度计划目标的实现。
1、加强项目领导班子施工管理能力：
选择经验丰富，施工管理过多个相类似建筑的项目经理来承担此工程的项目经理，各专业管理和技术人员配备齐全，形成一个强有力的项目领导班子，实行项目经理负责制。
2、狠抓进度计划控制点的落实：
施工进度计划目标能否实现，关键看项目领导能否带领管理班子在各个施工阶段抓住进度计划控制点的落实和检查。这就是考核项目经理的管理能力和工作水平的标志。是项目经理必抓的“四大要素”的第一项，即“进度、质量、安全、成本”。所以，项目经理必须亲自抓，亲自决策落实。
（1）、依据施工方案，对方案中所需的各种吊装设备、机械、配套设施及施工机具等提前配备，保证完好，并按网络计划要求提前运抵进场并完成配套设施。
（2）、各工种劳动力提前落实，并能保证施工高峰时的总人数。
（3）、精心挑选施工员及施工班组长，施工员必须有相应的文化水平和一定的实际经验，责任心强，施工班长必须有一定的文化素质及施工管理经验。主要工种（安装工、起重工）人员的身体条件、技术素质必须要保证。
（4）、施工过程中要确保关键部位及关键工序的进度，按旬考核进度指标，设立部位进度奖，把经济效益与进度挂钩，以调动劳动积极性。
（5）、施工班组之间、施工班组内部要相互协调，以保持施工连续性。
（6）、施工中，各班组的劳动力与施工机具要相互协调，既平行作业又合理交叉的连续作业。
（7）、施工过程中，相应的交工资料同步进行，保证工程按时交工验收。
3、施工过程中，情况千变万化，如：主材未到，要完成的内容不能如期完成。必须做到调查分析，迅速调整计划，把未到材料进度向后推，而把能干的后期项目调整到前期来完成，应及时调整、平衡。一旦材料到场，就要加班加点进行突击。总之，进度计划时间必须得到控制，工期是可以得到保证的。
4、进度控制要层层落实，特别是材料的供应部门的工作进展情况，项目经理必须掌握，亲自安排和落实。各施工员直至班组长必须狠抓工期控制，今天能完成的事不能拖到明天，能提前安排的尽量提前完成，争取主动。
5、做好施工前的准备工作：
能否按计划时间开工，开工后能否按进度计划控制点的内容加以控制和实施，都关系到施工前的准备工作（包括作业班组的施工准备工作），项目部全体管理人员都要按照自己的责任，抓好施工前的准备工作。
（1）、图纸的自查与交底：
1）、图纸的自查与交底：
施工图纸是钢结构工程施工的主要依据，按图施工是企业的施工准则，但未经交底的图纸常会出现这样那样的缺陷，引起工程局部返工，从而造成延误工期和给业主带来不必要的经济损失。所以本着对自己和业主负责的态度，重视施工图自审，施工前图纸自审具有重要意义，通过认真的审阅图纸，从而减少施工时走弯路，避免人、材、物的损失。做到对施工难点、要点心中有数，并可适时组织技术部门进行解决或优化，做到有备无患。
2）、分专业自查：
由项目技术负责人组织各专业工长，对各专业图纸按平面、剖立面的顺序，先浏览设计说明及各剖面图、节点详图，并对问题进行记录，再按每施工段、每轴线作记录，然后回过头，将平面图与剖面图对照，摘出本专业存在的问题，然后把各专业问题归纳，经技术负责人审查确认。
3）、三专业综合互查：
由项目技术负责人组织各专业工长，将互相关联的节点进行认真审阅，自查结果经汇总后交技术负责人综合核定，前期工作越细，对具体施工更有利，可谓事半功倍。
4）、图纸交底：
施工图通过互查后，在施工前，邀请设计部门，监理部门、相关部门以及总、各专业分包单位集中在一起，针对钢结构工程自查发现问题和合理化建议以及与其他专业承包工程相互间有关的技术问题进行全面讨论，并现场确定答复。
（2）、为施工做好技术交底：
1）、施工技术交底形式：
A、按照建施图标高、结合施工图标高及平面位置、标高及交叉状况，在重要区域、重要部位绘制必要的剖立面图。
B、即在工程具体施工前由施工技术管理人员以书面形式，对施工内容、重点部位、操作要点、施工方法等进行指导与明确，以利于施工人员能保质保量正常施工。
2）、技术交底的重要性：
一线工人的劳动产品是构成工程的基本元素，也是优化的施工技术水平的具体体现。故技术交底是否到位，施工意图是否明确，对施工质量的好坏及确保优质有很大影响。
3）技术交底的层次：
技术交底狭义的来讲是指施工管理人员对一线工人的交底，我们认为，在真正的施工技术管理过程中，技术交底具有多层次性、反馈性、可调整性。
A、技术负责人的交底：
技术负责人按照经交底后的施工图、施工验收规范、质量检验评定标准、施工组织设计、施工计划及现场情况向各专业施工员进行施工重点、要点、交叉面及原则性问题进行交底，并对施工员的反馈负责指导与处理。
B、施工员的交底：
施工员依据技术负责人交底及现场情况向各班组长进行具体分析施工内容、质量要求、实际操作要点、控制点进行交底，并对班组长反馈负责指导与处理。
C、工长的交底：
工长根据施工员交底现场情况向一线职工进行具体操作，工序细节、正次品界限等实际工作进行交底，并对工人的反馈意见负责指导，解释处理。
4）、技术交底与施工进度的同步：
在施工过程中，完善各种质量验收手续，按ISO-9001质量管理体系进行管理。项目部设资料员对施工过程的文件和资料进行全面管理，认真填写各种原始记录，资料和质量验收表格，由各方签证后存档作为竣工验收档案，做到与施工进度同步，具体应作好以下原始记录资料：
A、开工报告
B、图纸会审记录
C、材料进场检验(质保单、合格证、检测报告等)
D、隐蔽工程验收记录
E、分项工程检验评定表
F、分部工程检验评定表
G、竣工验收单
同时，在施工过程中，资料员按各专业图纸、标准、规范、业主监理指令、技术联系单、工程联系单、质量指令（包括对供方的质量要求）、图纸修改通知单、纠正和预防措施表，各项会议记录等，按ISO9001规定负责收集、整理与归档工作。
5）、编制切实可行的施工方案和作业指导书。施工方案或作业指导书批准后，下发给作业班组，并应作详细的技术、质量、安全交底。
把握好上述措施是确保工程进度计划实现的根本保证，并要把上述各条逐一落实到实际中去，不要纸上谈兵，实事求是才是根本。
（3）、为施工做好物资准备：
在施工中，往往影响施工进度是设备、材料供应不及时造成的，设备材料不管供货方是谁，都应根据进度计划安排时间提前做好供应准备。
1）、设备材料管理及供应计划：
A、选择设备材料供应方：
(a)、选择材料、设备的分承包方时，由集团物资公司负责收集分承包方提供的资料，对分承包方的产品质量、价格水平、信誉、生产能力和质量保证能力、生产许可证等方面进行综合调查，填写“物资分承包方评审表”，统一编制合格承包方名录。
(b)、对辅材的分承包方，由项目部材料员提供，由项目经理批准后成为合格分承包方。
(c)、有特殊要求的产品，公司主管部门负责会同有关部门共同选择合格的承包方。
(d)、物资公司部门负责对合格分承包方的管理、评定工作，对不合格分承包方进行及时更换。
B、每月材料进场计划；
由各专业工长依据现场具体情况，每月底编制下月物资采购计划表，交公司工程部审核后再移交集团物资公司。大宗材料设备由集团物资公司集中采购、调、拔、运送工地，小额、零星材料由物资公司驻工地材料员就近采购。
C、材料设备进场验收：
设备材料到场后，由项目经理、相关施工员、材料员、仓库保管员共同检查验收，对贵重物，邀请业主、监理部门一起参与开箱，开封验收鉴证。按《进货检验和试验控制程序》进行检验，按《检验和试验状态控制程序》作状态标识，防止不合格品流入工地使用。有复试要求的材料，由材料员及时取样送检测中心实验室，检验和试验，在未得到试验报告且符合规定要求前，不得交付使用，发生不合格时，按《不合格品控制程序》执行退货处理，并在分承包档案中予以记录；材料经验证合格的，应做好相应记录。然后按《贮存控制程序》进行保管，确保在仓库、工地现场不损坏、不丢失。由我方资料员保存原始资料再制作备份，并做档案，以便竣工验收用，验收时请注意如下：
(a)、检查单及合格证。
(b)、进场材料作外观检查验收，不能有破损、变形、脱漆和霉变等现象，如有上述现象即予拒收。
(c)、特殊材料的检验方法主要有：
管材：按制造标准抽样检查不圆度、壁厚、偏芯、垂直度、表面锈污情况，合格的才能选用。
有复试要求的材料（经业主、监理、承包方三方共同确定），按规范规定进行必要的物理、化学试验。
2）、项目经理和材料部门应及时组织订货，并应在供货合同上明确规定供货日期（符合进度计划安排日期）。按时组织进货，保证生产进度的需要。
3）、各专业工长按施工进度计划，必须向材料部门提供设备和材料要货计划并催促进场。材料部门必须满足施工需要的材料供应。
4）、施工进度计划的变动（进度计划调前或拖后），应及时通知材料部门作物质供应的相应调整，避免造成需用的材料没有到，不用的材料先到场。
三、 强化施工进度计划管理和协调：
建造一个建筑产品，施工单位在承包合同中确定的竣工时间一般是不能变动的。但在实际施工中，诸多因素，往往造成不能按总进度计划的顺序施工，所以，要想达到总进度计划目标的实现，在大的环节上得到控制，就必须结合施工条件变化，强调月旬进度计划应根据现场实际，结合设备材料的到货情况及时调整。
1、根据确定的进度计划目标，结合总包要求和现场土建的进度计划编制总进度计划。此计划应得到总包确认，便于总进度计划的协调和安排。
2、根据总进度计划要求，结合现场施工条件的实际情况及设备、材料供货情况，编制切实可行的月度施工进度计划和旬施工进度计划。
3、项目部执行实施“三周滚动计划”保证项目部月度计划的完成。项目部通过执行“三周滚动计划”是保证工期目标的最好方法之一，也是保证工期控制目标的管理方法。
4、三周滚动计划
在编制本周计划安排时间，必须检查上周计划完成情况，超计划完成，按考评制度受奖，对没有完成进度计划的项目应进行分析，找出原因，明确责任，该罚则罚，并纳入本周计划内完成。同时也要根据本周的设备、材料到货的实际情况考虑下个周的安排。
5、进度计划的及时调整
开工初期编制的总进度计划，往往不是全符合施工过程中的变化要求，所以为保证大环节的进度控制下要根据需要及时进行局部调整，便于提供有关部门领导人员掌握进度要求，促使调整施工准备，满足进度要求。
6、定期生产检查及生产会议：
生产任务的完成是通过每月定期和不定期的对生产任务的布置和检查、生产工人的操作来完成的。所以定期的生产计划会议对生产进度完成情况进行检查分析，布置下月的施工部署是非常重要的生产管理活动，必须坚持并有所创新。施工单位之间既有统一方面又有矛盾方面，突出的矛盾是，有些施工单位不顾施工顺序的配合，只顾自己的施工进度，不管别人的死活，实践证明，只有服从总包或监理单位的总工期进度协调、会议的决定，大家互相配合，才能有效地保证各施工单位的施工进度。
（1）、每月及时向总包、监理报送月进度计划表，便于总进度计划平衡协调。
（2）、主动积极与总包、监理单位取得联系，交换生产进度情况，遇到的施工进度矛盾需其他单位配合而自己不能解决的情况，请求他们协调解决。
（3）、主动与各施工单位取得联系，更重要的是首先要尊重别人，有事多商量，先把方便给别人，到时候别人也会把方便让给我们，确定好的事情，一定要密切配合，把事情做好。
（4）、禁止对影响施工生产进度的设卡。
7、 生产资金的保证：
资金筹备要保证施工进度不受物资供应上的影响，一方面要靠收取进度款，另一方面，在资金上应遵循合同条款。在资金不足的情况下，千方百计筹借资金满足采购需要，决不能让资金问题拖延材料进场而影响施工进度。
8、 建立监督机制：
（1）、项目经理严格监督检查项目部各专业管理人员（工长）的工作表现，协助他们抓好班组生产进度计划的难点。
（2）、公司生产经理定期组织有关专业对项目部的工作监督检查，根据需要不定期地进行突击监督检查，协助项目经理解决生产上的困难问题。
（3）、施工员（工长）抓作业班组的施工进度安排，今日的任务必须今天完成。本旬计划不能拖延到下旬，必须严格执行“三周滚动计划”。

第五章 现场安装工艺
一、现场安装方法综述
将网架以支座为分界线分成二个施工段，施工段一在网架下方投影位置的地面拼装。然后使用电动葫芦提升设备，将网架逐步整体提升至设计标高，在进行封边。
施工段二则采用高空散装法进行安装。
二、施工段划分
以支座为分界线将整个网架分成二个施工段。见下图：

施工段划分图
三、施工顺序
1、施工段间：
施工段一 → 施工段二
2、施工段内：
先下弦、后腹杆及上弦，然后第二层最后第三层。
平面拼装顺序见下图：

施工段一、二拼装顺序图
四、现场安装方法及注意事项：
(一)、施工段一（提升方案）
1、工艺流程：
准备工作→清点杆件（球）→安装提升设备→设置支撑点→在场地上组对、网架→、提升网架→尺寸校核→封边、对接网架。
2 准备工作
（1） 对已进场的网架材料进行清点，球、杆分别分类堆放；必须对球、杆进行严格检查，必要时应对其加工尺寸进行校核。以保证安装精度。否则不得使用。
（2） 支撑点设置；按照方案位置放出提升架安装位置及部分下弦球的投影位置；

施工段一下弦投影点位置图

（3） 按照施工方案中指定位置安装提升设备。提升设备的基础应有足够的强度，否则应事先进行处理。

提升设备安装位置平面图

提升设备安装立面图

工程照片

3 清理场地
现场堆放的杂物必须清理干净，以保证工程施工的顺利进行。
4 在现场中部地平面上拼装网架，网架从中间向两侧逐网格延伸，先下弦，后上弦。下弦球必须在其投影线上。见下图；

5 提升点设置：
本工程提升点设置在网架下弦节点，施工段一设置60个提升点。见下图；

施工段一提升点设置图

提升点的设置必须经过计算，必须满足提升过程没有超应力杆件及最大挠度在设计或规范允许范围内。
本工程计算结果如下：见附件一、网架提升挠度验算。
杆件应力比 0.17---0.87
最大挠度值 21mm

6、自检：
拼装、焊接完成的网架在提升前必须进行全面检查，检查内容为，几何尺寸是否符合设计要求等。
7、网架提升
网架整体拼装、焊接完成后，须对网架进行的尺寸、焊接质量进行自检。无误后便可进行提升工作。
正式提升前必须对各电动葫芦进行调试，使各吊索受力一致。然后开启电源使网架整体提升100--300mm，停止提升。检查吊具、索具、电动葫芦等是否存在异常。该过程称为“试吊”。（该过程最好安排在下午下班前进行，次日上班后再次检查一遍）。确认无误后方可正式起吊。
第一步将网架整体提升800--1000mm，检查网架是否被同步提升。方法是在网架四角挂上钢卷尺，检查各观察点上升高度是否一致。见下图：

第二步：确认无误后，再次启动电动葫芦，使网架同步上升至设计标高。见下图：

工程照片

8、封边：
将支座球及杆件在高空与整体提升网架进行连接。见下图：

（二） 、施工段二
施工段二采用高空散装法进行安装。
1、工艺流程：
构件分拣 → 地面拼装小锥体 → 吊装小椎体→ 高空安装
2、构件分拣：
将运至现场的构
