曹溪商业城建筑节能施工方案.docx

曹溪商业城工程　　

建
筑
节
能
施
工
方
案

福建省恒亿建设集团有限公司
2008年08月25日

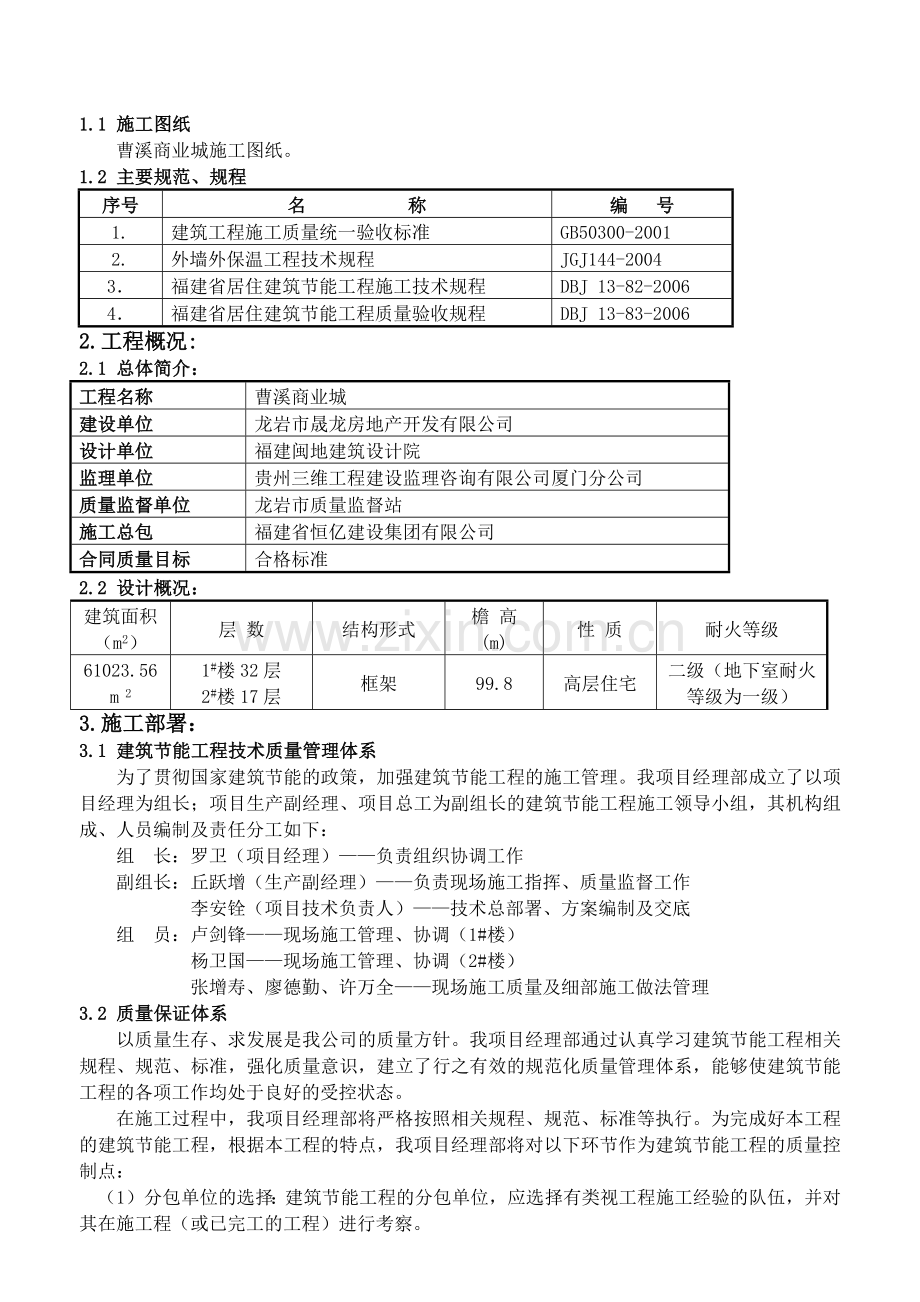

1.编制依据：
1.1 施工图纸
曹溪商业城施工图纸。
1.2 主要规范、规程
序号
名 称
编 号
1.
建筑工程施工质量统一验收标准
GB50300-2001
2.
外墙外保温工程技术规程
JGJ144-2004
3．
福建省居住建筑节能工程施工技术规程
DBJ 13-82-2006
4．
福建省居住建筑节能工程质量验收规程
DBJ 13-83-2006
2.工程概况:
2.1 总体简介：
工程名称
曹溪商业城
建设单位
龙岩市晟龙房地产开发有限公司
设计单位
福建闽地建筑设计院
监理单位
贵州三维工程建设监理咨询有限公司厦门分公司
质量监督单位
龙岩市质量监督站
施工总包
福建省恒亿建设集团有限公司
合同质量目标
合格标准
2.2 设计概况：
建筑面积（m2）
层 数
结构形式
檐 高
(m)
性 质
耐火等级
61023.56 m 2
1#楼32层
2#楼17层
框架
99.8
高层住宅
二级（地下室耐火等级为一级）
3.施工部署：
3.1 建筑节能工程技术质量管理体系
为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目生产副经理、项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：
组 长：罗卫（项目经理）——负责组织协调工作
副组长：丘跃增（生产副经理）——负责现场施工指挥、质量监督工作
李安铨（项目技术负责人）——技术总部署、方案编制及交底
组 员：卢剑锋——现场施工管理、协调（1#楼）
杨卫国——现场施工管理、协调（2#楼）
张增寿、廖德勤、许万全——现场施工质量及细部施工做法管理
3.2 质量保证体系
以质量生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。
在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：
（1）分包单位的选择：建筑节能工程的分包单位，应选择有类视工程施工经验的队伍，并对其在施工程（或已完工的工程）进行考察。
（2）建筑节能材料的检验
A. 建筑节能材料须有本市材料准用证、检验报告及出厂合格证，主要材料必须有材料交易证。
B.材料使用前须经复试合格后方能使用，对特殊材料须进行放射性物质及有害气体环保检验。
（3）制定相应技术措施，作好工序过程控制。
A.施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。
B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。
C.做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。
D.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。
E.做好各专业接口及预留预埋的专业检查。
3.3 本工程采用的建筑节能措施主要有：
①外墙用190mm厚加气混凝土砌块保温；
②屋面采用30mm厚挤塑聚苯乙烯泡沫塑料板保温；
③外墙门窗采用PVC塑料窗，普通无色透明玻璃；
④入户门采用成品保温、隔音、防盗门；
4.施工计划
4.1劳动力计划
本工程的建筑节能工程。其中，屋面屋面30mm厚挤塑聚苯乙烯泡沫塑料板保温组织2个施工队伍分别进行1#楼及和2#楼的施工，外墙用190mm厚加气混凝土砌块保温2个施工队伍进行施工。
分项工程名称
1#楼
施工人数（人）
2#楼
施工人数（人）
外墙用190mm厚加气混凝土砌块保温
60
50
屋面30mm厚挤塑聚苯乙烯泡沫塑料板保温
30
20

4.2材料计划
材料名称
单位工程
190mm厚加气混凝土砌块
30厚挤塑聚苯乙烯泡沫塑料板
1#楼
3501m3
1200m2
2#楼
1705m3
800m2
5.主要施工方法
5.1煤矸石烧结多孔砖保温墙面
5.1.1 工程概况:
本工程外墙采外墙用190mm厚加气混凝土砌块保温。
5.1.2施工准备
2.1 材料及主要机具：
2.1.1 厚加气混凝土砌块：品种、规格、强度等级必须符合设计要求，规格应一致。有出厂证明、试验报告单。
2.1.2 水泥：一般用325号矿渣硅酸盐水泥或普通硅酸盐水泥，有出厂证明、复试报告。
2.1.3 砂：宜用中砂，过5mm孔径筛子，配制M5砂浆，砂含泥量不超过10%，M5及其以上砂浆，砂的含泥量不超过5%，并不含草根等杂物。
2.1.4 掺合料：选用石灰膏、粉煤灰、磨细生石灰粉等。生石灰熟化时不得少于7d。
2.1.5 水：用自来水或不含有害物质的洁净水。
2.1.6 其它材料：拉结钢筋、预埋件、木砖等，提前做好防腐处理。
2.1.7 主要机具：备有搅拌机、翻斗车、磅秤、吊斗、砖笼、手推车、胶皮管、筛子、铁锹、半截灰桶、喷水壶、托线板、线坠、水平尺、小白线、砖夹子、大铲、瓦刀、刨锛、工具袋等。
2.2 作业条件：
2.2.1 主体分部中承重结构已施工完毕，已经有关部门验收。
2.2.2 弹出轴线、墙边线、门窗洞口线，经复核，办理预检手续。
2.2.3 立皮数杆：宜用30mm×40mm木料制作，皮数杆上注明门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高。皮数杆间距15～20mm，转角处均应设立，一般距墙皮或墙角50mm为宜。皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。
2.2.4 根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，用细石混凝土找平，不得用砂浆找平或砍砖包合子找干。
2.2.5 常温天气在砌筑前一天将砖浇水湿润，冬期施工应清除表面冰霜。
2.2.6 砂浆配合比经试验室确定，准备好砂浆试模。
5.1.3 操作工艺
3.1 工艺流程：

拌制
砂浆

↓

施工
准备
→
排砖
撂底
→
砌砖墙
→
验评

3.2 砌筑前，基础墙或楼面清扫干净，洒水湿润。
3.3 根据设计图纸各部位尺寸，排砖撂底，使组砌方法合理，便于操作。
3.4 拌制砂浆：
3.4.1 砂浆配合比应用重量比，计量精度为，水泥±2%，砂及掺合料±5%。
3.4.2 宜用机械搅拌，投料顺序为砂→水泥→掺合料→水，搅拌时间不少于l.5min。
3.4.3 砂浆应随拌随用，水泥或水泥混合砂浆一般在拌合后3～4h内用完，严禁用过夜砂浆。
3.4.4 每一楼层或250m3砌体的各种强度等级的砂浆，每台搅拌机至少应作一组试块（每组6块），砂浆材料、配合比变动时，还应制作试块。
3.5 厚加气混凝土砌块：
3.5.1 组砌方法应正确，上、下错缝，交接处咬槎搭砌，掉角严重的砌块不宜使用。
3.5.2 水平灰缝不宜大于15mm，应砂浆饱满，平直道顺，立缝用砂浆填实。
3.5.3 厚加气混凝土砌块至梁或楼板下，用厚加气混凝土砌块斜砌挤紧，并用砂浆填实。
3.5.4 厚加气混凝土砌块按设计要求设置构造柱、圈梁、过梁或现浇混凝土带。
3.5.5 各种预留洞、预埋件等，应按设计要求设置，避免后剔凿。
3.5.6 厚加气混凝土砌块墙门窗框两侧增加砼块，每边不少于3个。
3.5.7 转角及交接处同时砌筑，不得留直槎，斜槎高不大于1.2m。
3.5.8 拉通线砌筑时，随砌、随吊、随靠，保证墙体垂直、平整，不允许砸砖修墙。
3.6 冬雨期施工：
3.6.1 冬期砂浆宜用普通硅酸盐水泥拌制，砂子不得含冻块。
3.6.2 空心砖表面粉尘、霜雪应清除干净，砖不宜浇水，适当增大砂浆稠度。
3.6.3 采用掺盐砂浆，其掺盐量、材料加热温度应按冬施工方案规定执行，砂浆使用温度不应低于+5℃。拉结筋、预埋件要做好防腐处理。
5.1.4 质量标准
4.1 保证项目：
4.1.1 厚加气混凝土砌块的品种、规格、强度必须符合设计要求，有出厂合格证、试验报告。
4.1.2 砂浆品种必须符合设计要求，强度必须符合下列规定：
4.1.2.1 同品种、同强度等级砂浆各组试块平均强度不小于fm,k。
4.1.2.2 任意一组试块强度不小于0.75fm,k。
4.1.3 厚加气混凝土砌块缝砂浆饱满，立缝填塞密实。
4.1.4 转角处严禁留直槎，其它部位应留斜槎。
4.2 基本项目：
4.2.1 上下砖错缝，每间（处）2皮砖通缝不超过3处。
4.2.2 接槎处砂浆密实，缝砖平直，接槎处水平灰缝小于5mm或有透亮缺陷不超过5个。
4.2.3 拉结筋、构造柱、现浇钢筋混凝土带均符合设计要求。
4.2.4 预埋木砖、预埋件符合规定。
4.3 允许偏差项目，见表6-11。
表6-11
顶次
顶 目
允许偏差 (mm)
检 查 方 法
1
轴线位移
10
经纬仪或拉线尺量检查
2
墙体顶面标高
±15
水准仪和尺量检查

每层
5
用2m托线板检查
全高
3
垂直度

≤10m
10
用经纬仪或吊线、尺量检查

>10m
20

4
表面平整度
8
用2m靠尺，楔形尺检查
5
水平灰缝平直度
10
拉10m线，尺量检查
65

门窗洞口
宽度
±5
10m长拉线和尺量检查

(后塞口)
高度
+15、-5
尺量检查
7
水平灰缝厚度
+2
与皮数杆比较尺量检查
8
构造柱截面
+10
尺量检查
9
外墙窗口位置上下偏移
20
用经纬仪或吊线检查，以底层窗口为准
5.1.5 成品保护
5.1 暖卫、电气管线及预埋件应注意保护，防止碰撞损坏。
5.2 预埋的拉结筋应加强保护，不得踩倒、弯折。
5.3 手推车应平稳行驶，防止碰撞墙体。
5.4 空心砖墙上不得放脚手架排水，防止发生事故。
5.1.6 应注意的质量问题
6.1 砂浆强度不够：注意不使用过期水泥，计量要准确，保证搅拌时间，砂浆试块的制作、养护、试压应符合规定。
6.2 墙体顶面不平直：砌到顶部时不好使线，墙体容易里出外进，应在梁底或板底弹出墙边线，认真按线砌筑，以保证墙体顶部平直通顺。
6.3 门窗框两侧漏砌实心砖：门窗两侧砌实心砖，便于埋设木砖或铁件，固定门窗框，并安放混凝土过梁。
6.4 煤矸石烧结多孔砖墙后剔凿：预留孔洞、预埋件应准备预留、预埋。防止后剔凿，以免影响质量。
6.5 拉结筋不合砖行：混凝土墙、柱内预埋拉结筋经常不能与砖行灰缝吻合，应预先计算砖行模数、位置、标高控制准确，不应将拉结筋弯折使用。
6.6 预埋在墙、柱内的拉结筋任意弯折、切断：应注意保护，不允许任意弯折或切断。
5.1.7质量记录
本工艺标准应具备以下质量记录：
7.1 材料（厚加气混凝土砌块）的出厂合格证、试验报告。
7.2 砂浆试块试验报告。
7.3 分项工程质量检验评定。
7.4 隐检、预检记录。
7.5 冬期施工记录。
7.6 设计变更及洽商记录。
7.7 其它技术文件。
5.1.8 安全措施
（1） 在进行外脚手架搭设时，在外墙施工作业层搭设连续五步的脚手板，每步不少于两块跳板。
（2） 在外脚手架上操作的人员，必须经过培训，持有国家劳动部门颁发的特种作业证件持证上岗。
（3） 工人在脚手架上作业必须戴好安全帽，系好帽带，必须佩戴安全带，将保险钩挂在大横杆上后方可进行施工。
（4） 若存在交叉作业施工的情况，在外保温施工区段的上方，必须用跳板加密目安全网进行全封闭，确保外架作业人员安全。
（5） 安装固定件前打眼用的电锤必须有出厂合格证，末级开关箱必须配漏电保护器，工人必须带绝缘手套进行操作，专业电工进行接线。
（6） 在外脚手架上的操作人员需穿防滑鞋，有恐高症、心脏病的人员禁止上架，严禁酒后上架施工。
5.2 铝合金门窗
5.2.1 材料选用、加工、运输
（1） 材料的选用
本工程使用的各种材料，均根据施工图纸要求选定。
（2） 原材料质量控制
在购料前，工程技术人员首先对材料的材质及性能进行详细的检查、检测，符合要求始进行订货。材料进场后质量部门对材料的表观质量及尺寸按检验标准进行检验，各种材料生产厂家的产品质量证明书，检查确认合格后方可进行加工。关键性材料（譬如∶隔热条、五金件、玻璃等）除检查上述证明外，还要检查其保用年限是否满足设计要求。
5.2.2 产品加工与运输
（1） 产品加工
加工前检查加工现场使用的各类量具是否均经过检测部门检测并在有效期内，确保测量工具的精度；其他工具定期或随时检查。
严格按业主审批后的设计施工图纸进行门窗框、门窗扇及玻璃加工。
零部件安装前检验其质量及型号是否符合现行有关标准及业主招标文件的规定，不符合或不合格的禁用。
各构件的加工精度允许偏差严格按行业标准执行。
加工完毕的构件，按其5％抽样检查，且每种不得少于5 件；当其中一件不合格时，加倍抽检，复检合格后方可验收。
成品、半成品进入施工现场时，应附有出厂合格证及检验人员的签章。
（2） 成品、半成品包装运输
因为铝合金门窗是用来作装饰用的，因此对出厂的门窗框、门窗扇等均采取用工程保护胶带粘贴在材料表面，带包装运到现场。以防止在运输、安装后受到磕、碰、磨损等损害。
玻璃运到工地现场后，放到作业棚或仓库内进行特殊保护。
所有材料运到工地现场，都将放在通风避雨的地方临时存放。
吊运组装门窗，应用非金属绳索捆绑，严禁碰撞、挤压，以防门窗损伤和变形。
型材包装后装车时，应沿车箱长度方向摆放；摆放要严密整齐、不留空隙，防止车辆行驶中发生撺动。型材摆放高度超出车箱板时，须捆扎牢固、防止脱落；型材与钢件等硬质材料混装时，必须采取有效措施进行隔离。
玻璃装车时需要立放，下部垫草垫，两块玻璃之间用胶条隔离，根据需要每20块左右的玻璃应捆扎一次，以确保车辆行驶中的震动和晃动不致造成玻璃破损。
运输途中应尽量保持车辆行驶平稳，路况不好时应注意慢行。
对于组装后的门窗框、门窗扇等尺寸较小者可用编织带包裹，尺寸较大不便包裹者，可用厚胶条分隔，避免相互磕碰。
5.2.3 现场安装
（1） 门窗施工工艺流程
准备工作→测量、放线→确认安装基准→安装门窗框→校正→固定门窗框→土建抹灰收口→安装门窗扇→填充发泡剂→塞海绵棒→门窗外周圈打胶→安装门窗五金件→清理、清洗门窗→检查验收
（2） 施工准备
1） 技术准备
① 施工组织准备
安装作业人员在接到图纸后，先对图纸进行熟悉了解。不仅要对门窗施工图要了解，对土建建筑结构图也需了解，主要了解以下几个方面内容：
对图纸内容进行全面的了解；
找出设计的主导尺寸（分格），不可调节尺寸和可调节尺寸；
对照土建图纸验证施工方案及设计；
了解立面变化的位置、标高变化的特点。
② 上墙安装前，首先检查洞口表面平整度、垂直度应符合施工规范，对土建提供的基准线进行复核。事先与土建施工队协商安装时的上墙步骤、技术要求等，做到相互配合，确保产品安装质量。
③ 根据土建施工弹出的门窗安装标高控制线及平面中心位置线测出每个门窗洞口的平面位置、标高及洞口尺寸等偏差。要求洞口宽度、高度允许偏差±10mm，洞口垂直水平度偏差全长最大不超过10mm。否则要求土建施工队在门窗框安装前对超差洞口进行修补。
④ 根据实测的门窗洞口偏差值，进行数理统计，根据统计结果最终确定每个门窗安装的平面位置及标高。
a.门窗安装平面位置的确定
根据每层同一部位门窗洞口平面位置偏差统计数据，求得该部位门窗平面位置偏差值的平均数V1（本值有方向）；然后统计出门窗洞口中心线位置偏差出现概率最大的偏差值Q1。
当出现概率最大的偏差值Q1的出现概率小于50%时，门窗安装平面位置为：门窗洞中心线理论位置加上门窗洞平面位置偏差值的平均数V1；当出现概率最大的偏差值Q1的出现概率大于50%时，门窗安装平面位置为：门窗洞中心线理论位置加上出现概率最大的偏差值Q1。
b.门窗安装标高确定
门窗的安装标高，每层一确定，且确保同一层不同类型门窗的门窗楣在同一标高。
由门窗的标高控制线测出的门窗洞上口标高偏差值A。根据本楼层所有门窗标高偏差值求得偏差值平均数V2（本值有方向）及出现概率最大的偏差值Q2。当出现概率最大的偏差值Q2的出现概率小于50%时，本楼层门窗的安装标高为：门窗洞理论位置标高加上门窗洞标高偏差值的平均数V2；当出现概率最大的偏差值Q2的出现概率大于50%时，本楼层门窗的安装标高为：门窗洞理论位置标高加上出现概率最大的偏差值Q2。
⑤ 逐个清理洞口。
2） 人员准备
① 施工人员
安装人员都必须经过专业技术培训。
② 岗前培训
工人进场后由项目经理对进场全部施工人员讲解本工程的重要性，使全体施工人员了解工程大致情况及工地的各项要求。
由施工员向操作工人详细讲解相关的标准、规范及施工现场安全管理有关规定及安全生产准则等。
由技术员向施工人员进行施工方案、技术、安全等方面的交底，使工人在施工前做到心中有数，熟知各个环节的施工质量标准，以做到在施工过程中严格控制。
（3） 门窗框安装
门窗框在外墙保温及室内抹灰施工前进行。按照施工计划将即将安装的门窗框运到指定位置，同时注意其表面的保护。
将固定片镶入组装好的门窗框，固定片的位置应距门窗角、中竖框、中横框150～2OOmm，固定片之间的间距应不大于60O㎜。不得将固定片直接装在中横框、中竖框的挡头上。
根据设计图纸及门窗扇的开启方向，确定门窗框的安装位置，并把门窗框装入洞口，并使其上下框中线与洞口中线对齐。安装时应采取防止门窗变形的措施。无下框平开门应使两边框的下脚低于地面标高线3Omm。带下框的平开门或推拉门应使下框低于地面标高线lOmm。然后将上框的一个固定片固定在墙体上，并应调整门框的水平度、垂直度和直角度，用木楔临时固定。当下框长度大于0.9m时，其中间也用木楔塞紧。然后调整垂直度、水平度及直角度。
（4）门窗扇、五金件安装
工艺流程：施工准备→检查验收→将门窗扇按层次摆放→初安装→调整→固定→自检→报验。
门窗扇在外保温施工完闭、外墙涂料施工前进行安装。门窗扇可以先在地面组装好，也可以在门窗框安装完毕验收后再行安装。
用垂直升降设备将门窗扇、玻璃先后运输到需安装的各楼层，由工人运到安装部位。
上墙前对组装的门窗进行复查，如发现有组装不合格者，或有严重碰、划伤者，缺少附件等应及时加以处理。
根据图纸要求安装门窗扇；框与门窗扇配合紧密、间隙均匀；门窗扇与框的搭接宽度允许偏差±1mm。
门窗附件必须安装齐全、位置准确、安装牢固，开启或旋转方向正确、启闭灵活、无噪声，承受反复运动的附件在结构上应便于更换。
（5） 玻璃安装及打胶
固定门窗玻璃，需门窗框抹灰养生后，严格按照《铝合金门窗工艺标准》用调整垫块将玻璃调整垫好。
安装前将合页调整好，控制玻璃两侧预留间隙基本一致，然后安装扣条。安装玻璃时在玻璃上下用塑料垫块塞紧，防止门窗扇变形；装配后应保证玻璃与镶嵌槽间隙，并在主要部位装有减振垫块，使其能缓冲启闭力的冲击。
清理和修型。
注发泡剂、塞海绵棒、打胶等密封工作在保温面层及主框施工完毕外墙涂料施工前进行。
首先用压缩空气清理门窗框周边预留槽内的所有垃圾，然后向槽内打发泡剂，并使发泡剂自然溢出槽口；清理溢出的发泡剂并使其沿主框周圈成宽×深为10mm×10mm(53 系列门窗)、20mm×10mm(64 系列门窗)的凹槽。将海绵棒塞入槽内准确位置，然后将基层表面尘土、杂物等清理干净，放好保护胶带后进行打胶。注胶完成后将保护胶带撕掉、擦净门窗主框、窗台表面（必要时可以用溶剂擦拭）。注胶后注意保养，胶在完全固化前不要粘灰和碰伤胶缝。最后做好清理工作。
5.2.4 门窗加工、安装质量标准
（1） 门窗装配各项允许偏差见下表
门窗装配各项允许偏差表
项次
项目
允许偏差
（mm）
检验方法
1
门窗槽口宽度、高度
≤1500mm
2
用钢尺检查
＞1500mm
3
2
门窗槽口对角线长度差
≤2000mm
3
用钢尺检查
＞2000mm
5
3
门窗框的正、侧面垂直度
3
用1m垂直检测尺检查
4
门窗横框的水平度
3
用1m水平尺和塞尺检查
5
门窗框标高
5
用钢尺检查
6
门窗竖向偏离中心
5
用钢直尺检查
7
双层门窗内外框间距
4
用钢尺检查
8
同樘平开门窗相邻扇高度差
2
用钢直尺检查
9
平开门窗扇铰链部位配合间隙
＋2；-1
用塞尺检查
10
推拉门窗扇与搭接量
＋1.5；-2.5
用钢直尺检查
11
推拉门窗扇与竖框平行度
2
用1m水平尺和塞尺检查
（2）门窗其他装配技术要求
门窗构件连接应牢固，需用填充材料使连接部分密封、防水。
门窗结构应有可靠的刚性，根据需要允许设置加固件。
门窗框、扇配合严密，间隙均匀。其扇与框的搭接宽度允许偏差±1mm。
门窗用附件安装位置正确，齐全牢固，应起到各自的作用，具有足够的强度，启闭灵活，无噪声、承受反复运动的附件，在结构上应便于更换。
门窗用玻璃、五金、密封等附件，其质量应与门窗的质量等级相适应。
装配后应保证玻璃与镶嵌槽间隙，并在主要部位装有减振垫块，使其能缓冲启闭力的冲击。
门窗的品种、规格、尺寸、性能、开启方向、安装位置、连接方式及铝合金门窗的型材壁厚应符合设计要求。
门窗框的安装必须牢固。预埋件数量、位置、埋设方式、与框的连接方式必须符合设计要求。
门窗扇安装必须牢固，并应开启灵活、关闭严密、无倒翘。
门窗扇固定玻璃的橡胶密封条应安装完好，不得出现皱褶、脱槽、两方向不交圈等。
门窗框（含拼接料）正、侧面的垂直度偏差每米不大于2mm。
门窗框（含拼接料）的水平度偏差每米不大于1.5mm。
门窗横框的标高与基线比较偏差不大于5mm。
转角门窗应在同一设计立面内，相邻框在同一立面偏差不大于1mm，相邻门窗在同一立面内偏差不大于5mm。
各层门窗侧面应在同一垂直直线内，总差不大于5mm。
门窗框对角线里角长度小于或等于2000mm时，对角线允差不大于1.0mm，对角线里角长度大于2000mm时，对角线之差不大于1.5mm。
平开门窗应关闭严密、扇与框搭接量应均匀，允许偏差1mm。
平开门窗同樘相邻扇横端高度允许偏差2mm。
型材表面不应有新的碰伤，不应有腐蚀污染。
5.2.5 竣工验收
每道工序施工时班组严格自检。
专业分包公司质检部门随时检查。
每一分项安装完毕提交总包、监理、业主检查验收。
5.2.6 成品保护措施
（1） 加工阶段的防护
型材加工、存放所需台架等均垫胶垫等软质物。
型材周转车、工具等凡与型材接触部位均以胶垫防护，不允许型材与钢质件或其他硬质物品直接接触。
加工完的门窗框立放，下部垫木方。
玻璃运输用玻璃架上采取垫胶皮等防护措施。
玻璃加工平台需平整，并垫毛毡等软质物。
（2）包装阶段的防护
型材包装采用先贴保护胶带，然后外包编织带的方法实施保护。包装前将其表面及腔内碎屑清净，防止划伤型材；当包装过程中发现型材变形、表面划伤、气泡、腐蚀等缺陷或其他产品质量问题时应随即抽出，单独存放，不得出厂。
对于截面尺寸较小的型材，应视具体尺寸用编织带成捆包扎；不同规格、尺寸、型号的型材不能混在一起包装；包装应严密、避免在周转运输中散包。
包装完成后，如不能立即装车发送现场，要在指定地点摆放整齐存放。
（3） 施工现场的防护
未上墙的框料，在工地临时仓库存放，要求按类别、尺寸摆放整齐。
框料上墙前，撤去包裹编织带；但框料表面粘贴的工程保护胶带不得撕掉，以防止室内外抹灰、刷涂料时污染框料。门窗框、扇表面的保护胶带应在本层外墙涂料、室内抹灰完毕及外脚手架拆除后撕掉。
门窗框与墙面打密封胶及喷涂外墙涂料时，应在玻璃、门窗框及窗扇上贴分色纸，防止污染框料及玻璃。
加强现场监管，防止拆除脚手架时碰撞门窗框料表面，以防造成变形及表层损坏。
门窗附近进行电焊或使用其他热源，必须采取适当措施，以防造成铝合金型材表层受损。
5.2.8 安全生产、文明施工措施
（1） 安全生产及文明施工措施
特殊工种（电工、焊工）持证上岗。
进入现场后必须戴好安全帽。
在没有扶手和设有简易扶手的楼梯和阳台上通过时，应先试验其牢固程序，从靠近墙的一侧通过。
2人以上共同操作时应协调一致，互相合作。
施工安装时，不得违章操作，遇有特殊情况，须经有关部门领导同意后方可施工。
在使用工具前，检查其安全性能是否完好，不具备完好标准的工具严禁使用。
工地内架设的电线，必须征得有关部门的同意，并符合用电规章制度。
进入现场施工时，首先查看现场电源、线路、电闸的保险装置。使用带电工具应按使用说明书接好地线，接通电源后，经电工检查后方可使用。
现场施工时，应严格遵守国家有关防火条例。
收工时要切断电源，并检查施工现场，消除隐患。
（2） 现场文明施工管理制度
在工作现场，全体工作人员必须戴安全帽及设置必要的安全标志。
任何人不得随地大小便，不得在墙上及建筑物内写画。
工作时间禁止喝酒，施工现场及公共场所严禁吸烟。
施工现场物品要摆放有序，不得乱放。
不得任意向下扔掷物品，严防物品伤人。
废弃物品统一收集，统一处理，要保持工地卫生。
工作现场严格执行防火、消防制度，严防火灾发生。
工作现场严格执行安全制度、安全技术操作规程，杜绝人身事故发生。
注意用电安全，防止触电事故发生。
工作后清理工作现场，检查有无火源。
与有关单位配合及协调时应注意团结，有问题及时汇报，不得自行其事。
工作现场严禁戏耍打闹。
对于不听从管理，不服从指挥，违反现场管理制度者，停止其工作，并清退出场。
（3） 施工安全制度
安全为了生产，生产必须安全，凡参加施工人员，要熟悉本工种安全技术规程，在操作中，应坚守工作岗位，严禁酒后操作。
进入施工现场，必须戴安全帽，禁止穿拖鞋。高空作业必须系好安全带。
在安全措施不落实，存在安全隐患时，工人有权拒绝施工。
不得擅自拆动施工现场脚手架、防护设施、安全标志和警示牌。
施工现场严禁吸烟以防火灾发生。
施工现场严禁戏耍打闹，以防碰撞现象发生。
高空作业人员衣着要灵便，所放材料要摆放平稳，工具要随手放入工具袋内，上下传递物件禁止抛掷。
恶劣气候影响施工安全时，禁止露天高空作业。
玻璃运输及大件整体装卸必须指定专人负责，严格遵守玻璃施工及装卸有关规定。
电焊时应严格遵守有关规定，注意防火，并清除易燃易爆物品。
所有人员应牢固树立安全第一的思想，遵守安全技术操作规程。
对于不听从指挥，盲目操作，违章作业，安全人员有权停止其工作。
（4） 消防制度
全体工作人员必须遵守市政府有关规定，遵守国家法规法律，遵守工地规定，以预防为主，杜绝火灾事故发生。
施工中以预防为主，工作前检查现场，将一切可燃物品移至工作区外。
施工中设专兼职消防员各1名。专职消防员负责工作前的消防器材的准备及工作中器材的使用；兼职消防员负责工作前易燃物品的转移与防护，工作中的及时检查，工作后的现场清理。
易燃易爆物品由专人负责，工作后统一收回保管。
焊接施工前，应事先检查周边环境及上下情况，方可施工。
如遇特殊情况，应首先切断火源，及时转移可燃物品，听从指挥，保证国家财产及人身安全。
工作现场禁止吸烟。
电源电线每天进行检查，严防发生漏电起火。
5.4 挤塑型聚苯乙烯板保温屋面
5.4.1 工程概况:
本工程屋面防水等级为二级；屋面按设计图纸做法为：
非上人、上人屋面（露台）屋面做法：
① C20钢筋网细石混凝土找平坡抹平最薄处40
②30厚挤塑型聚苯乙烯板
③二道四厚SBS防水卷材
④20厚1：3水泥砂浆找平。
⑤钢筋砼结构层。
⑥25厚板底抹灰。
5.4.2 材料选择
屋面保温材料采用30厚挤塑型聚苯板，要求导热系数为0.030W/(mk)，容重为40kg/m3，材料进场后由材料员进行外观验收，检查外形、容重、厚度。外形整齐，厚度允许偏差±4mm。应根据块材单块体积，计算其重量检查容重是否超标，办理验收手续和记录。保温材料堆放要注意防潮，防止破坏和污染。
防水材料，出厂质量证明文件应齐全，使用国家认证的厂家和有材料质量证明的材料，同时由现场实验员负责取样送检，合格后方可使用。
5.4.3 施工流程
非上人、上人屋面：
5.5.4 施工方法：
1）保温层施工：
① 基层应平整、干净、干燥；
② 挤塑板的铺贴方式采用干铺；
③ 挤塑板不应破碎、缺棱角，铺设时遇有缺棱掉角、破碎不齐的，应锯平拼接使用。
④ 板与板间之间要错缝、挤紧，不得有缝隙。若因挤塑板裁剪不方正或裁剪不直而形成缝隙，应用挤塑板条塞入并打磨平。
2）找坡层施工：
① 先按设计坡度及流水方向，用砂浆打点定位，确保坡度、厚度正确。
② 铺设细石砼找坡，用平板振动器压实适当，表面平整，找坡正确。
③铺设找坡层时，应按设计规定埋设好排气槽、管。
3）水泥砂浆找平层施工：
① 水泥砂浆要求：严格控制配合比，使用清净中砂并过5mm孔筛，含泥量不大于3%。
② 做好防水基层的处理，板面上的垃圾、杂物、硬化的砂浆块等必须请除干净，墙上四周必须弹出水平标高控制线（50线）。孔洞、管线应事前预埋、预留，严禁事后打洞。
③ 施工前应在底层先刷一道素水泥奖，找平层应粘结牢固，没有松动、起砂、起皮等现象，表面平整度≤5mm。
④ 找平层应设置30宽分隔缝，间距不大于6m×6m。
⑤ 在女儿墙、管道出屋面处均做成半径不小于10～15cm的圆角。
⑥ 防水层施工前，现场要进行基层检验：一般是将一块薄膜覆盖在找平层上，经过一夜后第2天早上掀起薄膜处没有明显的潮湿痕迹，则可进行防水层施工。
4）防水层施工：
① 冷底子油的涂刷
A、基层处理剂的涂刷要薄而均匀，不得有空白、麻点、气泡；
B、涂刷时间宜在铺贴油毡前1-2h进行，使油层干燥而不粘灰尘；基层处理剂涂刷后宜在当天铺完防水层，但也要根据具体情况灵活确定。如多雨季节、工期紧张的情况下，可先涂好全部基层处理剂后再铺贴卷材，这样可以防止雨水渗入找平层，而且基层处理剂干燥后的表面水分蒸发较快。
C、一次涂的面积，根据基层处理剂干燥时间的长短和施工进度快慢确定。面积过大，来不急铺贴卷材，时间过长易被风沙尘土污染或露水打湿；面积过小，影响下道工序的施工，拖延工期。
② 防水卷材铺贴
A、卷材防水层施工的一般工艺流程：
基层表面清理、修补→喷、涂基层处理剂→节点附加增强处理→定位、弹线、试铺→铺贴卷材→收头处理、节点密封→清理检查修整→保护层施工
B、铺贴方向：卷材应平行于屋脊铺贴；
C、施工顺序：防水层施工时，应先做好节点、附加层和屋面排水比较集中部位（如屋面与水落口连接处，檐口、天沟、檐沟、屋面转角处、板端缝等）的处理，然后由屋面最低标高处向上施工。铺贴天沟、檐口卷材时，宜顺天沟、檐口方向，减少搭接。
D、搭接方法及宽度要求
铺贴卷材应采用搭接法，上下层及相邻两副卷材的搭接缝应错开。平屋面卷材搭接缝应顺水流方向搭接：搭接缝应顺年最大频率风向搭接。叠层铺设的各卷材，在天沟与屋面的连接处应采用叉接法搭接，搭接缝应错开。接缝宜留在屋面或天沟侧面，不宜留在沟底。预留凹槽，卷材嵌凹槽并用压条固定密封。卷材搭接长度：长边≥100mm,短边≥150mm。
E、屋面特殊部位的附加增强层和卷材铺贴要求。
a、檐口将铺贴到檐口端头的卷材裁齐后压入凹槽内，然后将凹槽用密封材料嵌填密实。如用压条（20mm宽薄钢板等）或用带垫片钉子固定时，钉子应敲入凹槽内，钉帽及卷材端头用密封材料封严。
b、天沟、檐沟、水落口及檐沟卷材铺设前，应先对水落口进行密封处理。在水落口杯埋设时，水落口杯与竖管承插口的连接处用密封材料嵌填密实，防止该部位在暴雨时产生倒水现象，水落口周围直径500mm范围内用防水涂料或密封材料涂封作为附加增强层，厚度不少于2mm，涂刷时应根据防水材料的种类采用不同的涂刷遍数来满足涂层的厚度要求。水落口杯与基层接触应留宽10mm、深10mm的凹槽，嵌填密封材料。由于天沟、檐沟部位水流量较大，防水层经常受雨水冲刷或浸泡，因此在天沟转角处应先用密封材料涂封，每边宽度不少于30mm，干燥后再增铺一层卷材或涂刷防水涂料作为附加增强层。天沟或檐沟铺贴卷材应从沟底开始，顺天沟从水落口向分水岭铺贴，边铺边用刮板从沟低中心向两侧刮压，赶出气泡使卷材铺贴平整，粘贴密实。如沟底过宽时，会有纵向搭接缝，搭接缝处必须用密封材料封口。铺至水落口的各层卷材和附加增强层，均应粘贴在杯口上，用雨水罩的底盘将其压紧，底盘与卷材间应满涂胶结材料以粘接，底盘周围用密封材料填封。
c、泛水与卷材收头
泛水是指屋面的转角与立墙部位。这些部位结构变形大，容易受太阳曝晒，因此为增强接头部位防水层的耐久性，一般要在这些部位加铺一层卷材或涂刷涂料作为附加增强层。泛水部位卷材铺贴前，应先进行试铺，将立面卷材长度留足，先铺贴平面卷材至转角处，然后从下向上铺贴立面卷材。如先铺立面卷材，由于卷材自重作用，立面 卷材张拉过紧，使用过程宜产生翘边、空鼓、脱落等现象。卷材铺贴完成后，将端头塞齐。若采用预留凹槽收头，将端头全部压入凹槽内，用压条钉压平，再用密封材料密封，最后用水泥砂浆抹封凹槽。如无法预留凹槽，应先用带垫片钉子或金属压条将卷材端头固定在墙面上，用密封材料封严，再将金属或合成高分子卷材条用压条钉压作盖板，盖板与立体墙间用密封材料封固或采用聚合物水泥砂浆将整个端头部位埋压。
d、伸出屋面管道排气孔与屋面交角处卷材的铺贴方法和立墙与屋面转角处相似，所不同的是流水方向不应有逆槎，排气孔阴角处卷材应作附加增强层，上部剪口交叉贴实或者涂刷防水涂料增强。伸出屋面管道卷材铺贴与排气孔相似，但应加铺两层附加层。防水层铺贴后，上端用细铁丝扎紧，最后用密封材料封密，。附加层卷材裁剪方法参见水落口做法。
e、阴阳角处的基层涂胶后要用密封材料封密，宽度为距转角每边100mm，再铺一层卷材附加层。
F、节点处理
a、天沟、檐沟
天沟、檐沟必须按设计要求找坡，转角处应抹成规定的圆角。找坡（找平层）宜用水泥砂浆抹面。厚度超过20mm时，应采用细石混凝土，表面应抹平压光。如天沟、檐沟过长，则应
