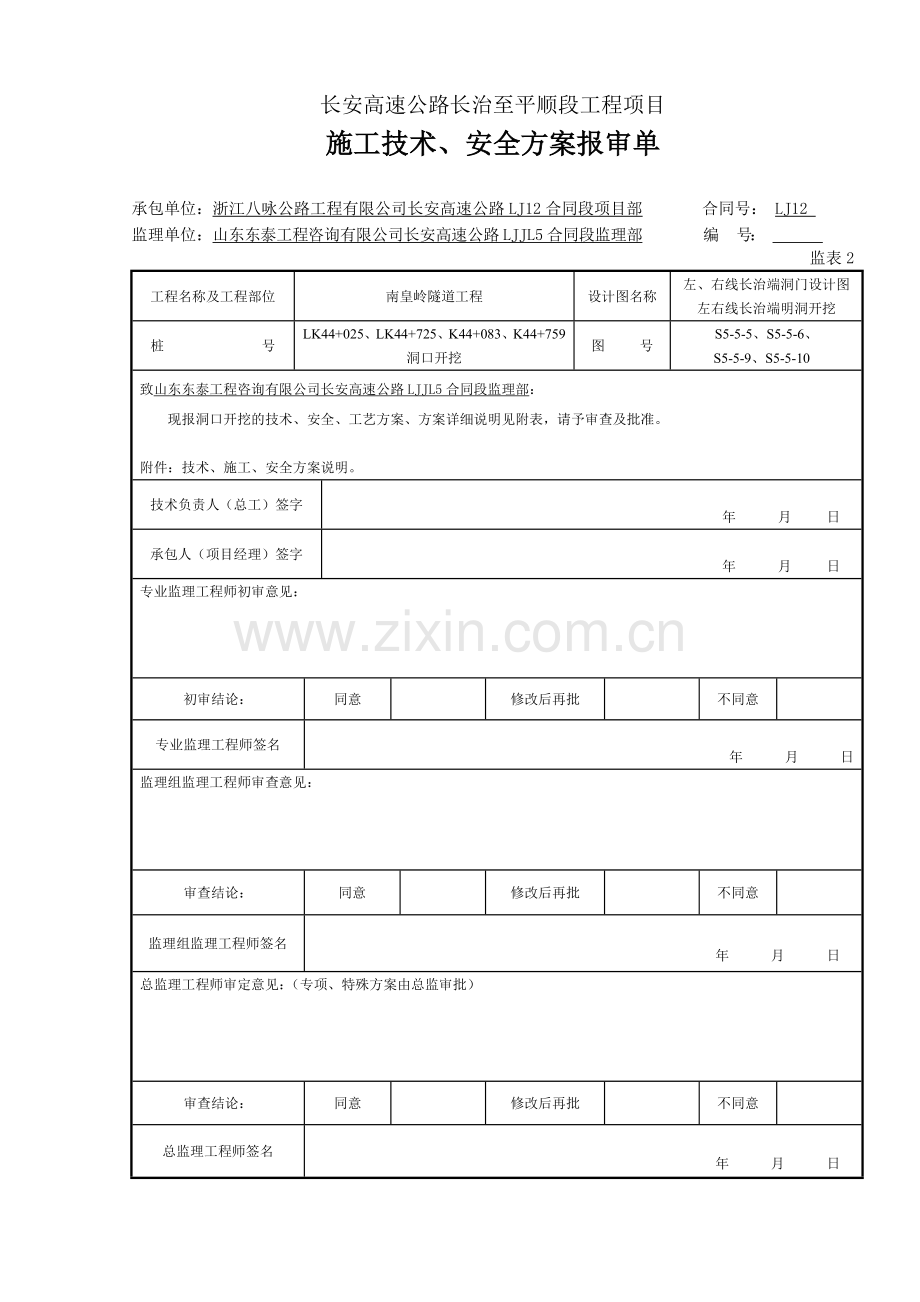

长安高速公路长治至平顺段工程项目
施工技术、安全方案报审单

承包单位：浙江八咏公路工程有限公司长安高速公路LJ12合同段项目部 合同号： LJ12
监理单位：山东东泰工程咨询有限公司长安高速公路LJJL5合同段监理部 编 号：
监表2
工程名称及工程部位
南皇岭隧道工程
设计图名称
左、右线长治端洞门设计图
左右线长治端明洞开挖
桩 号
LK44+025、LK44+725、K44+083、K44+759洞口开挖
图 号
S5-5-5、S5-5-6、
S5-5-9、S5-5-10
致山东东泰工程咨询有限公司长安高速公路LJJL5合同段监理部：
现报洞口开挖的技术、安全、工艺方案、方案详细说明见附表，请予审查及批准。

附件：技术、施工、安全方案说明。
技术负责人（总工）签字

年　　　月 日
承包人（项目经理）签字

年　　　月 日
专业监理工程师初审意见：

初审结论：
同意

修改后再批

不同意

专业监理工程师签名

年　　　月 日
监理组监理工程师审查意见：

审查结论：
同意

修改后再批

不同意

监理组监理工程师签名

年　　　月 日
总监理工程师审定意见：（专项、特殊方案由总监审批）

审查结论：
同意

修改后再批

不同意

总监理工程师签名

年　　　月 日

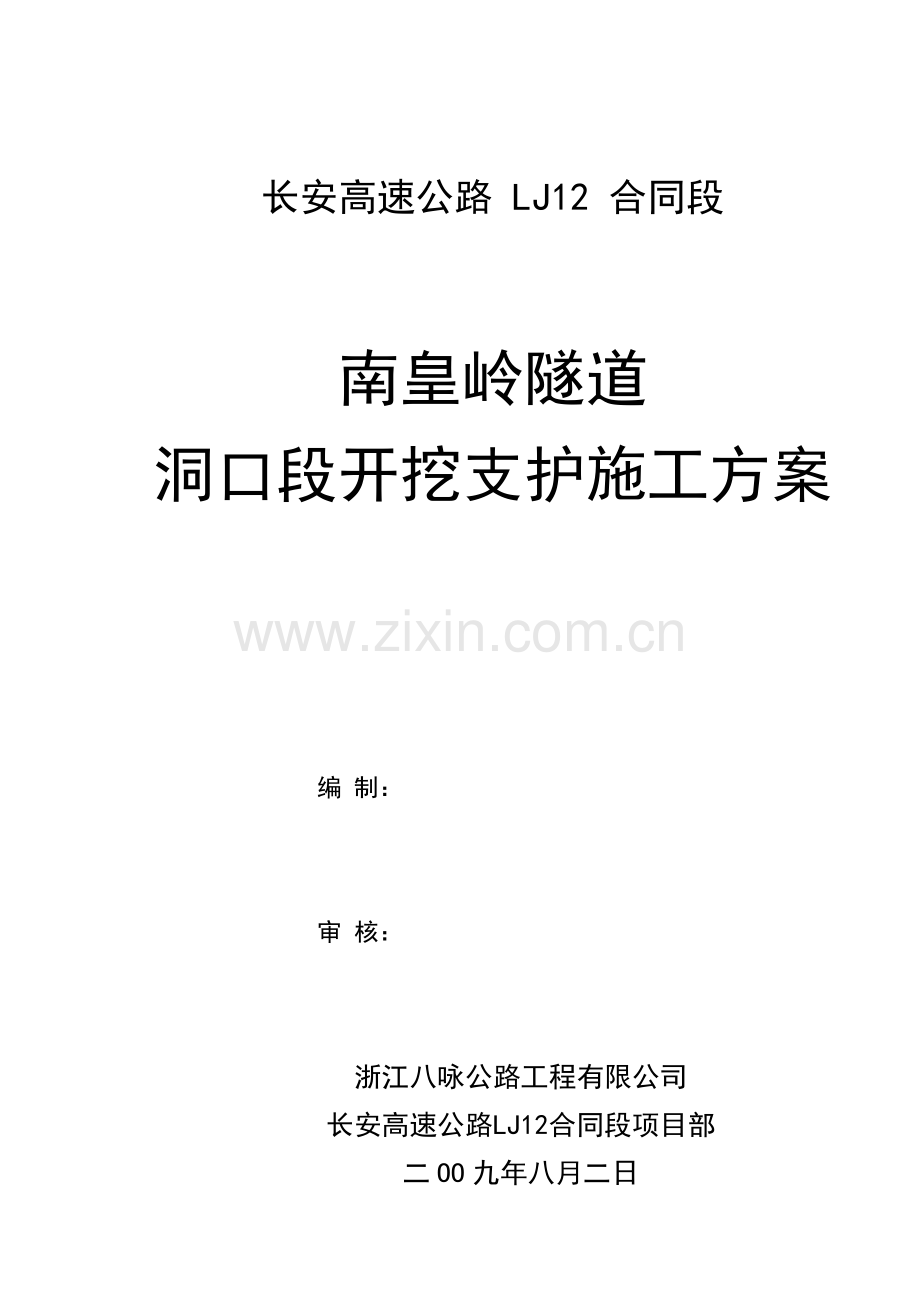

长安高速公路 LJ12 合同段

南皇岭隧道
洞口段开挖支护施工方案

编 制：

审 核：

浙江八咏公路工程有限公司
长安高速公路LJ12合同段项目部
二OO九年八月二日
洞口段开挖支护施工方案
一、工程概况
南皇岭隧道长治、安阳端洞口里程LK44+025、LK44+725、K44+083、K44+759，洞体埋深3～17米，位于黄土覆盖的基岩中缓坡上，洞口边坡主要由黄土组成，地质条件差，挖方量约5034方。根据现场实际情况，进洞里程的覆盖层厚度属Ⅴ级浅埋地段，应尽早做好边仰坡的排水工作，依据“早进晚出”的原则，同时考虑尽量减少挖方对山体稳定的破坏。
二、编制依据
1、长安高速公路长治至平顺段两阶段施工图设计路基第LJ12合同段隧道图；
2、实施性施工组织设计；
3、人员、设备、材料进场情况；
4、当地实际气候情况；
5、《公路工程质量检验评定标准》；
6、《锚杆喷射混凝土支护技术规范GB50086-2001》。
三、施工准备
在各方的大力支持和帮助下，经过一段时间的努力，南黄岭隧道施工现已具备开工条件：
1、临时设施建设
（1）、施时用地手续已经办妥,生活、生产、办公房屋建设已达到入住、生产和办公条件。
（2）、试验室建设已经完成，实验设备已全部到场并标定合格。
（3）、施工便桥的修建已经完成。
（4）、施工用水：采用附件村庄饮用水，已经办理完各项手续，可以满足生产和生活需要；
（5）、施工用电：前期我合同段主要靠发电机自行发电施工，发电机已经到位。
2、技术准备工作
（1）、隧道加密控制网已经完成，复测结果满足精度要求，成果书已经上报驻地办并已批准使用。
（2）、图纸会审、实施性施工组织设计等工作已经完成并上报批准。
（3）、试验室已完成原材料的调查取样工作喷射混凝土配合比试验已经完成并通过总监办验证、批准。
（4）、安全质量保证体系及措施已经上报并经批准。
（5）、单位、分部、分项工程划分，应急预案等技术资料已经上报并批准。
3、施工人员、设备、材料进场情况
（1）、施工人员进场情况
现项目部各部门人员均已到位，共55人；隧道施工人员到位52人，其中管理技术人员12人，工人40人，共计进场107人，能满足前期施工生产的需要。
（2）、施工设备进场情况
现进场的设备已能满足前期施工生产需要。
（3）、施工材料进场情况
施工中前期生产所需材料已经进场，能满足施工生产的需要。
四、工期安排
开工计划日期：2009年8月5日
完工计划日期：2009年8月10日
五、施工工艺
1、洞口排水系统施工
根据洞口实际情况，施工前先做好洞口排水、导水、防水系统：
①在洞口距边仰坡口5米的位置施工M7.5浆砌片石截水沟，将地表水引至河道，防止地表水冲刷边坡和进入隧道。
②洞顶植被少，地势平坦，汇水面积大，而且地层松散，地下水将通过地层直接渗入隧道，形成很大危害，因此将沿山脚修建截水沟，将地表水引至河道。开挖后根据隧道内渗水情况采取合理方案进行地层防水处理。必要时用混凝土封闭地表。
2、洞口外边仰坡土石方开挖施工
洞口开挖用装载机配合挖机开挖，土方运输用运输车运至指定弃碴点。
①施工工序
边仰坡开挖放样→截水沟、排水沟施作→分层开挖土石方→人工辅助刷坡→喷锚防护
②各工序详述
（1）开挖放样：测量组根据开挖断面图放出洞顶刷坡线；洞口仰坡坡度1:0.75,分台阶开挖，坡度高8米，台阶宽度1米，边坡坡度1:0.5坡度高8米，台阶宽度1米。
（2）截水沟、排水沟施作：开挖前应在暗洞顶施作截水沟，并在边两侧做好排水沟，保证下雨时雨水不会冲刷边坡造成坍塌。
（3）开挖施工方法

施工准备

测 量 放 线

洞顶天沟及临时排水沟

仰 坡 分 层 开 挖

人工辅助刷坡

喷 锚 防 护

养 生

检 查 验 收

隧道洞口开挖施工工艺框图
洞口刷坡自上而下分层开挖，每层厚度2～3米。土方采用挖掘机开挖，石方采用钻爆法实行松动爆破，然后用挖掘机开挖。出碴采用挖掘机装碴，自卸汽车运输。开挖时土质地段预留10～20cm厚的边坡用人工刷坡，石质地段按设计一次爆破或开挖到位。刷坡时严格按放线开挖，控制超欠挖，爆破时采用预裂光面爆破，保证坡面平顺。
（4）边坡防护
边坡防护采用锚、网、喷防护，原材料应符合下列要求：
（1）、水泥采用普通硅酸盐水泥，水泥标号425号。
（2）、速凝剂必须使用质量合格的产品，要求初凝时间不超过5min，终凝时间不超过10min，通过试验确定速凝剂的最佳掺量。
（3）、砂的细度模数宜大于2.5，含水率一般为5%～7%。
（4）、石料的粒径不宜大于15mm，应采用坚硬的碎石。
（5）、水质中不得含有影响水泥正常凝结与硬化的有害杂质。
（6）、锚杆采用HPB335级钢筋制成，原材料必须经过试验室检验合格后才可使用。
喷射砼的配比已经由试验室现场取样确定了配比。
①锚杆施工：边仰坡加固使用Φ22锚杆早强砂浆锚杆, 锚杆采用HPB335级钢筋制成L=3.0米,间距1.2米×1.2米梅花形布置。先用风钻钻好孔，然后装入锚固剂，再用锤子将锚杆打入孔中，锚杆尽可能与岩层面垂直，锚杆外露长度不超过10cm。
②钢筋网片：锚杆上挂φ6钢筋网20×20金属扩张网,扩张网要铺设平顺，并与锚杆头绑扎牢固。钢筋使用前应除锈，钢筋网应随受喷面的起伏铺设，与受喷面的间隙一般不大于3cm，钢筋应与锚杆绑扎牢固，在喷射砼时不得晃动。
③喷C20砼：砼厚度10cm，喷砼前检查开挖断面尺寸，清除危石和墙脚的虚碴，人工清理或高压风将开挖面的粉尘和杂物清理干净。由下自上施喷，喷嘴垂直受喷面0.6～1米距离施工。严格控制喷料水灰比，使喷层表面平整、光滑。喷砼分层喷射。初喷5cm待砼终凝后挂设钢筋网片，然后进行下一层喷射。对有渗漏水的岩面，首先做好引水处理，然后再喷射砼，从无水处向有水处逼近。
喷砼质量标准：喷层厚度符合规范要求，表面平顺，无漏喷；喷砼强度符合设计要求。

施 工 准 备
受喷面清理
湿 喷 砼
综合检查
外加剂添加
拌合站拌料
砂、石、水泥
复 喷 补 强
结 束
运 输
合格
不合格

喷砼施工工艺流程图
边仰坡防护自上而下，随分层开挖及时施作。施工时特别注意坡顶防护层与原坡面的衔接，必要时视实际情况将防护范围适当上延，防止土石进一步风化引起水土流失，导致锚喷网防护部分失效。
喷射砼实测项目
项次
检查项目
规定值和允许偏差
检查方法和频率
1
喷射砼强度
在合格标准内

2
喷层厚度
平均厚度≥设计厚度，检查点60%≥设计厚度，最小厚度≥0.5设计厚度，且≥50
凿孔法检测：每10m检查一个断面
3
空洞检测
无空洞，无杂物
凿孔检测：每10m检查一个断面

六、质量保证措施
（1）建立完善的质量管理机构
项目经理部成立质量管理领导小组，项目经理为第一负责人，由项目部总工程师和生产经理任副组长，成员由工程部部长、质检工程师、试验工程师、工区主任、工区主管工程师、质检员等组成。
（2）建立健全各项质量管理规章制度，并严格督促落实到实际施工生产中：①开工报告审批制度、②测量复核制度、③技术交底制度、④质量奖罚制度、⑤工程材料进场检验制度、⑥质量自检制度、⑦工艺流程规范操作制度、⑧质量检查制度、⑨隐蔽工程检查制度、⑩工程质量报告制度、⑾质量事故报告制度。
（3）建立以总工程师为首的技术责任制及技术复核制，使施工技术管理标准化、规范化、程序化。
（4）设专职质检工程师、工区工班设兼职质检员，保证施工作业始终在质检人员的严格监督下进行。
（5）严格执行工程监理制度，各项工序自检合格后及时通知监理工程师检查、签认，隐蔽工程必须经监理工程师签认后方能施工。
（6）建立质量奖罚制度，明确奖罚标准，做到奖罚分明，杜绝质量事故发生。
（7）施工测量控制桩点坚持三级测量复核制，确保中线、水平及结构物尺寸位置正确。
（8）建立抽检制，加强工程试验。建立各种试验台帐和施工记录，砼施工配合比需经监理工程师批准后使用。对工程使用的钢材、水泥、砂、石等原材料进行认真检验，把好材料进货关，禁止使用不合格材料。
（9）严格施工纪律，把好工序质量关，上道工序不合格不能进行下道工序的施工。严格按技术交底步骤施工，使施工作业程序化。
七、安全、环保及文明施工措施
（一）安全措施
1、重视个人自我防护，凡进入工地按规定佩戴安全帽。
2、随时检查开挖台架的稳定性，如有开焊、钢管弯曲等应及时修理。
3、特种作业人员经培训合格后持证上岗。
4、经常保养施工机具，保证安全装置灵敏可靠，防护罩完好无损，尤其是钢筋拉直机，应随时检查其安全性能，严格按操作规程作业；同时搞好安全用电管理。
5、挂钢筋网之前应认真检查处理作业区的危石。
6、在施工过程中严格按照规范进行施工，做到先喷后锚。
7、重视个人自我防护，施工人员凡进入工地按规定佩戴安全帽，砂浆锚杆装药包时施工人员应戴好安全防护工具。
8、所有高空作业必须设置安全防护设施。
9、工程机械和车辆经常检查维修，对驾驶人员要经常进行安全意识教育和，严禁违章开车，确保行车安全。
（二）环保及文明施工措施
（1）生活区设污水处理系统，采用生化处理设施对废水和废油进行处理，达标后再排放。
（2）施工期间，严格对施工物料如水泥、油料、化学品等堆放的管理，防止对附近水域造成污染。
（3）禁止机械运转过程中产生的油污水未经处理就直接排放，或维修施工机械时油污水直接排放。
（4）加强施工机械设备的维护保养，减少噪声和对大气的污染。
（5）弃碴遵循“先挡后弃”的原则，在弃碴场坡脚设挡碴墙，确保弃碴安全。
（6）合理布置生产、生活场地，保护好自然环境，尽量不破坏地表植被。
八、人员、试验及机械设备配备表

人员配备表

序号
工种
人数
备注
1
领工员
3
三班制
2
质检员
1

3
测量人员
4

4
空压司机
3
三班制
5
装载司机
2
含维修保养
6
开挖工
10×3
含初期支护
7
机械修理工
4

11
汽车司机
4
含维修保养
12
挖机司机
2
含维修保养
13
钳工
6
加工拱架、锚杆、钢筋网

机械设备配备表

序号
机械名称
单位
数量
备注
1
挖机
台
2

2
自卸汽车
辆
4

3
装载机
台
2

4
风钻
把
12

5
风镐
把
5

6
空压机
台
3

7
发电机
台
1

8
喷浆机
台
1

9
注浆机
台
1

10
弯拱机
台
1

11
作业台架
台
1

12
电焊机
台
1

13
其他

配套使用

施工组织机构框图

浙江八咏公路工程有限公司

副经理（任波）
总工程师（郭贺忠）
项目经理（崔慧军）

财 务 科 李思水
工 程 科 刘 喆

试 验 室 李雪玲
办 公 室 白惠利
质 检 科 申慧晶

质量保证体系框图
副经理：任波
项目总工：郭贺忠
现场负责人：林辉明 林希仕 杨万晶
项目经理：崔慧军
工程技术科：刘喆
质检科：申慧晶
测绘班：王鹏
3人
试验室：李雪玲
3人
专职质检员：5人

工程技术交底卡片
施工单位：浙江八咏公路工程有限公司长安高速公路LJ12合同段项目部 合同号：LJ12
监理单位：山东东泰工程咨询有限公司长安高速公路LJJL5合同段监理部 编 号：
工程名称
南皇岭隧道
施工时间
2009年8月5日—
2009年8月10日
工程项目
隧道洞口开挖支护
桩号及部位
LK44+025、LK44+725、K44+083、K44+759
技
术
∧
设
计
∨
要
求
根据施工规范要求，具体要求如下：
1、边仰坡防护自上而下，随分层开挖及时施作。
2、施工时特别注意坡顶防护层与原坡面的衔接，必要时视实际情况将防护范围适当上延，防止土石进一步风化引起水土流失，导致锚喷网防护部分失效。
3、边仰坡加固使用Φ22锚杆，L=3.0米，间距1.2米×1.2米梅花形布置，锚杆尽可能与岩层面垂直。
4、锚杆上挂φ6钢筋网20×20，钢筋网要铺设平顺，并与锚杆头绑扎牢固。
5、喷C20砼10cm厚。喷砼要密实，表面平整。
安
全
生
产
要
求
安全生产的具体要求：
1、重视个人自我防护，凡进入工地按规定佩戴安全帽。
2、随时检查开挖台架的稳定性，如有开焊、钢管弯曲等应及时修理。
3、特种作业人员经培训合格后持证上岗。
4、经常保养施工机具，保证安全装置灵敏可靠，防护罩完好无损，尤其是钢筋拉直机，应随时检查其安全性能，严格按操作规程作业；同时搞好安全用电管理。
5、挂钢筋网之前应认真检查处理作业区的危石。
6、在施工过程中严格按照规范进行施工，做到先喷后锚。
7、重视个人自我防护，施工人员凡进入工地按规定佩戴安全帽，砂浆锚杆装药包时施工人员应戴好安全防护工具。
8、所有高空作业必须设置安全防护设施。
9、工程机械和车辆经常检查维修，对驾驶人员要经常进行安全意识教育和，严禁违章开车，确保行车安全。
质
量
标
准
质量标准具体要求见施工方案
导线点、水准点闭合情况及其它：
导线点、水准点闭合结果复核规范和设计要求。
交 底 人

接 收 人

技术负责人

交底时间
