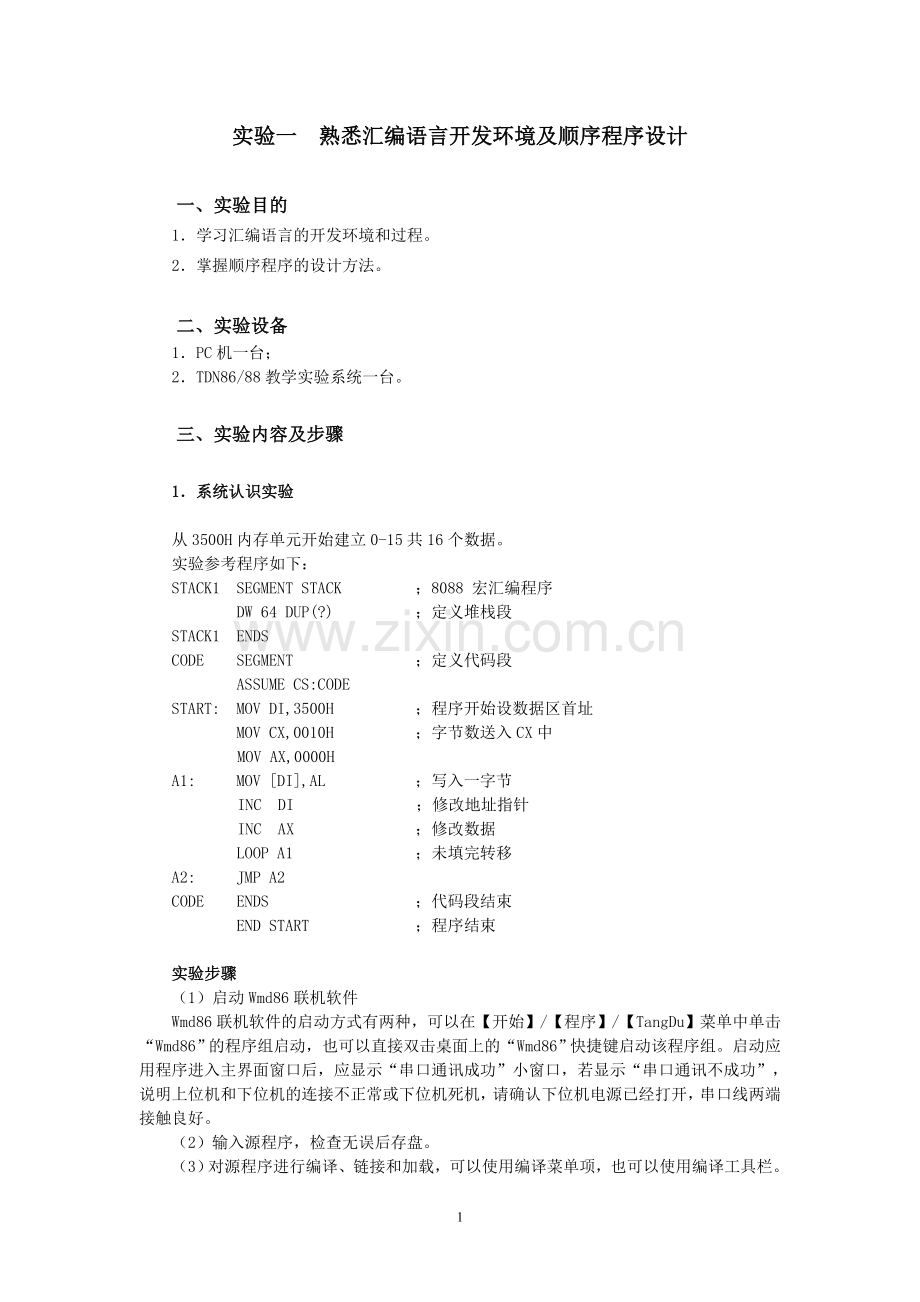

实验一 熟悉汇编语言开发环境及顺序程序设计

一、实验目的
1．学习汇编语言的开发环境和过程。
2．掌握顺序程序的设计方法。

二、实验设备
1．PC机一台；
2．TDN86/88教学实验系统一台。

三、实验内容及步骤

1．系统认识实验

从3500H内存单元开始建立0-15共16个数据。
实验参考程序如下：
STACK1 SEGMENT STACK ；8088 宏汇编程序
DW 64 DUP(?) ；定义堆栈段
STACK1 ENDS
CODE SEGMENT ；定义代码段
ASSUME CS:CODE
START: MOV DI,3500H ；程序开始设数据区首址
MOV CX,0010H ；字节数送入CX中
MOV AX,0000H
A1: MOV [DI],AL ；写入一字节
INC DI ；修改地址指针
INC AX ；修改数据
LOOP A1 ；未填完转移
A2: JMP A2
CODE ENDS ；代码段结束
END START ；程序结束

实验步骤
（1）启动Wmd86联机软件
Wmd86联机软件的启动方式有两种，可以在【开始】/【程序】/【TangDu】菜单中单击“Wmd86”的程序组启动，也可以直接双击桌面上的“Wmd86”快捷键启动该程序组。启动应用程序进入主界面窗口后，应显示“串口通讯成功”小窗口，若显示“串口通讯不成功”，说明上位机和下位机的连接不正常或下位机死机，请确认下位机电源已经打开，串口线两端接触良好。
（2）输入源程序，检查无误后存盘。
（3）对源程序进行编译、链接和加载，可以使用编译菜单项，也可以使用编译工具栏。

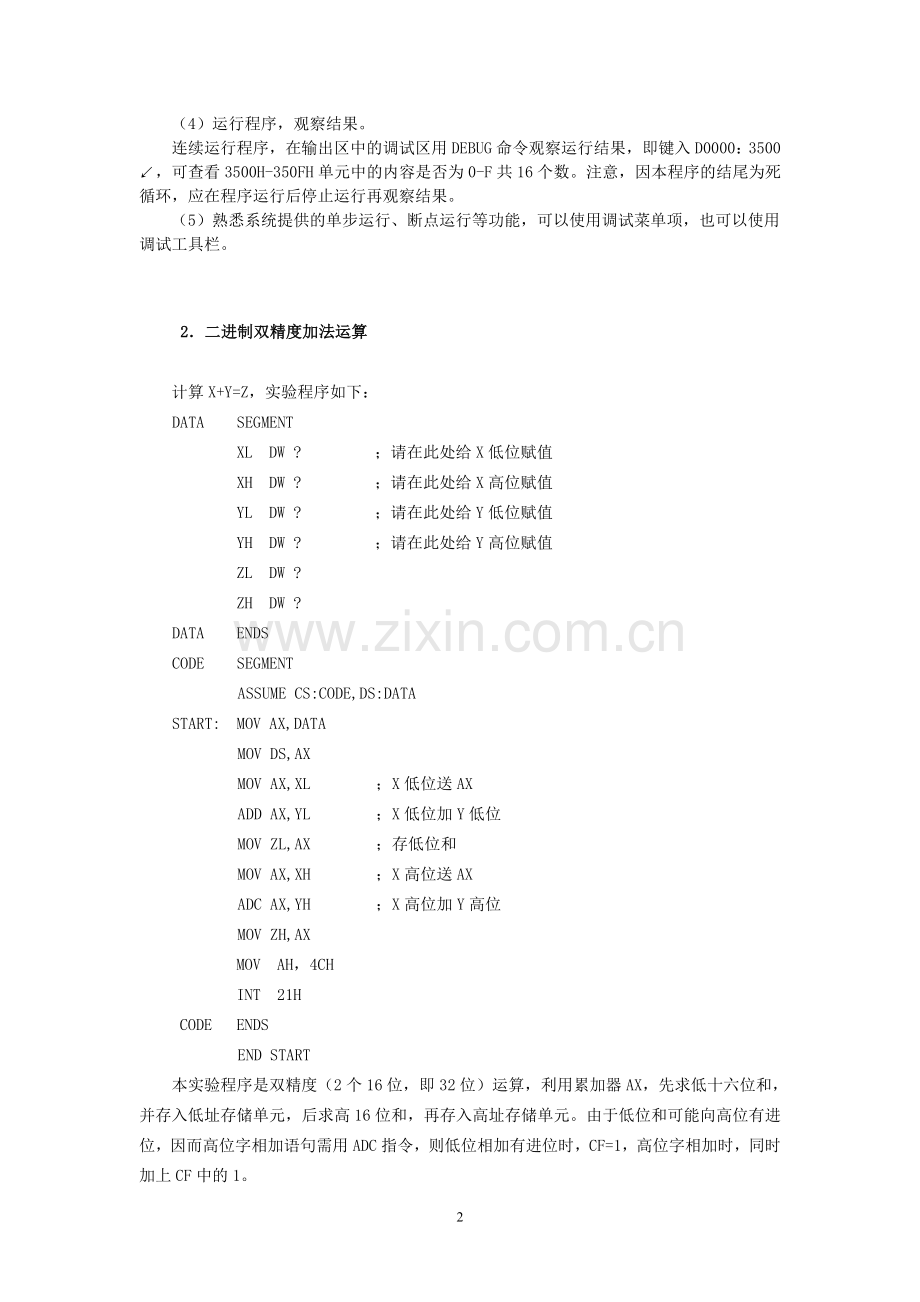

（4）运行程序，观察结果。
连续运行程序，在输出区中的调试区用DEBUG命令观察运行结果，即键入D0000：3500 ↙，可查看3500H-350FH单元中的内容是否为0-F共16个数。注意，因本程序的结尾为死循环，应在程序运行后停止运行再观察结果。
（5）熟悉系统提供的单步运行、断点运行等功能，可以使用调试菜单项，也可以使用调试工具栏。

2．二进制双精度加法运算

计算X+Y=Z，实验程序如下：
DATA SEGMENT
XL DW ? ；请在此处给X低位赋值
XH DW ? ；请在此处给X高位赋值
YL DW ? ；请在此处给Y低位赋值
YH DW ? ；请在此处给Y高位赋值
ZL DW ?
ZH DW ?
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA
START: MOV AX,DATA
MOV DS,AX
MOV AX,XL ；X低位送AX
ADD AX,YL ；X低位加Y低位
MOV ZL,AX ；存低位和
MOV AX,XH ；X高位送AX
ADC AX,YH ；X高位加Y高位
MOV ZH,AX
MOV AH，4CH
INT 21H
CODE ENDS
END START
本实验程序是双精度（2个16位，即32位）运算，利用累加器AX，先求低十六位和，并存入低址存储单元，后求高16位和，再存入高址存储单元。由于低位和可能向高位有进位，因而高位字相加语句需用ADC指令，则低位相加有进位时，CF=1，高位字相加时，同时加上CF中的1。

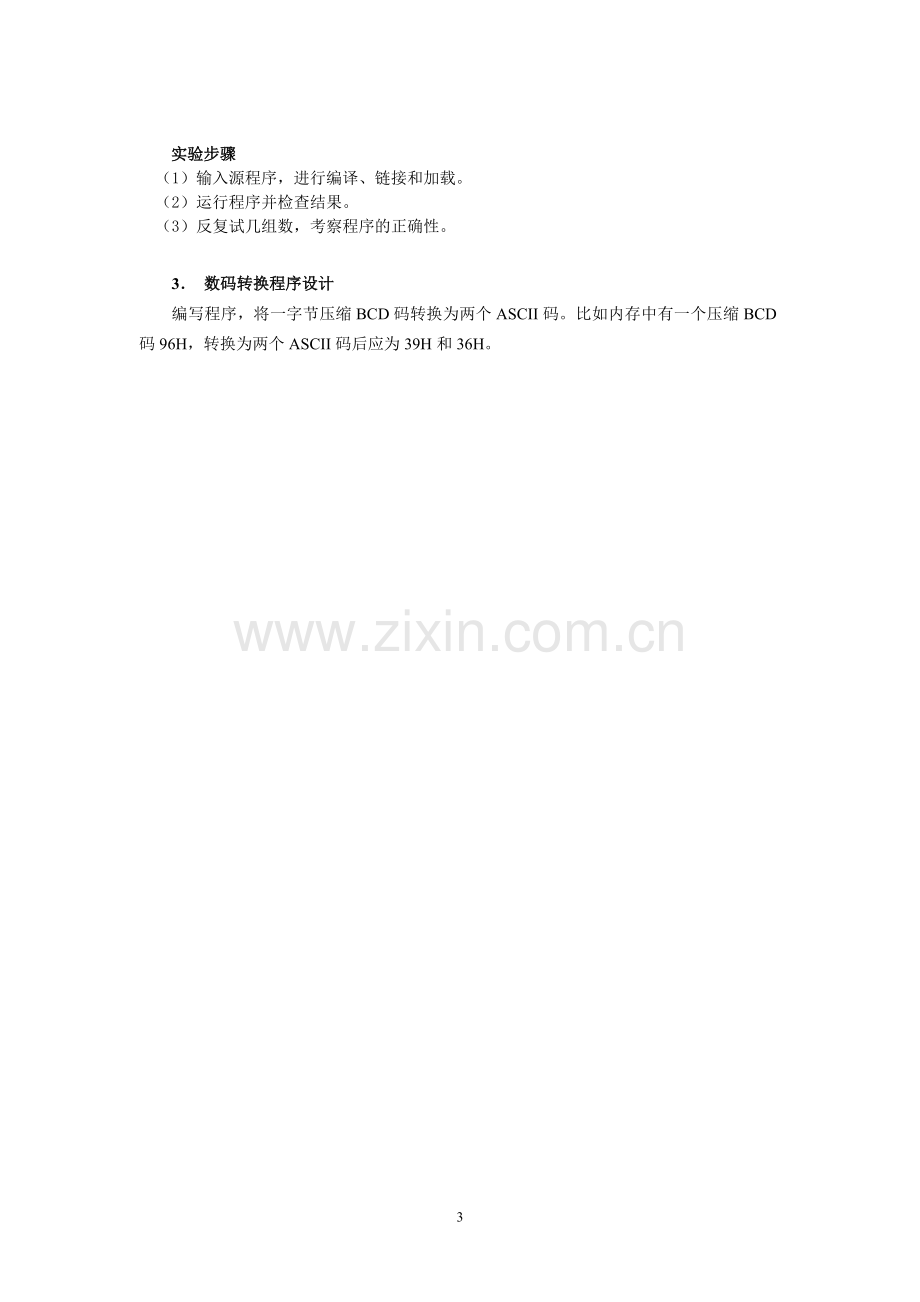

实验步骤
（1） 输入源程序，进行编译、链接和加载。
（2） 运行程序并检查结果。
（3） 反复试几组数，考察程序的正确性。

3． 数码转换程序设计
编写程序，将一字节压缩BCD码转换为两个ASCII码。比如内存中有一个压缩BCD码96H，转换为两个ASCII码后应为39H和36H。
实验二 分支程序设计实验

一、实验目的
1．掌握分支程序的结构。
2．掌握分支程序的设计、调试方法。

二、实验设备
1．PC机一台；
2．TDN86/88教学实验系统一台。

三、实验内容及步骤

1．求无符号字节序列中的最大值和最小值
设内存缓冲区BUFF中存有10个字节无符号数，试编程求出其中的最大值和最小值，分别存于MAX和MIN单元中。实验程序如下：
DATA SEGMENT
BUFF DB …… ；此处填写10个具体的数据
MAX DB ？
MIN DB ？
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE，DS:DATA
START: MOV AX，DATA
MOV DS，AX
MOV CX，10
MOV SI,OFFSET BUFF
MOV CX,10
MOV BH,[SI]
MOV BL,BH
A1: MOV AL，[SI]
CMP AL,BH
JBE A2
MOV BH,AL
JMP A3
A2: CMP AL,BL
JAE A3
MOV BL,AL
A3: INC SI
LOOP A1
MOV MAX,BH
MOV MIN，BL
MOV AH，4CH
INT 21H
CODE ENDS
END START

实验步骤
（1） 阅读程序，给程序加上注释。
（2） 输入源程序，进行汇编、连接、调试。
（3） 修改源程序，反复试几组数，运行程序观察结果。

2．设在变量单元A、B和C中存放有三个数，若三个数都不为0，则求出三个数之和存入D单元中；若有一个为0，则将其它两个单元也清0，试编写程序。

3．十个学生的成绩分别为56、69、84、82、73、88、98、63、100和80分，依次存放在字变量GRADE中，试编制程序，统计低于60分、60～69分、70～79分、80～89分、90～99分及100分的人数，并分别存放在S5、S6、S7、S8、S9及S10单元中。

实验三 循环程序设计

一、实验目的
1．加深对循环结构的理解。
2．掌握循环结构程序设计的方法。
3．熟练掌握调试循环程序的方法。

二、实验设备
1．PC机一台；
2．TDN86/88教学实验系统一台。

三、实验内容及步骤

1．求某数据区内负数的个数
设数据区SHUJU的第一单元存放数据的个数，从第二单元开始存放数据，在区内最后一个单元存放结果。为统计数据区内负数的个数，需要逐个判断区内的每一个数据，然后将所有数据中凡是符号位为1的数据的个数累加起来，即得区内所包含负数的个数。实验程序如下：
DATA SEGMENT
SHUJU DB …… ；此处按要求填写具体的数据
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE，DS:DATA
START: MOV AX，DATA
MOV DS，AX
MOV DI,OFFSET SHUJU ；设数据区首址
MOV CL,[DI] ；送数据个数
XOR CH,CH ；CH清0
MOV BL,CH ；BL 清0
INC DI ；指针指向第一个数据
A1: MOV AL,[DI]
TEST AL,80H ；数据首位是否为1
JE A2
INC BL ；负数个数累加
A2: INC DI
LOOP A1
MOV [DI],BL ；存结果
MOV AH，4CH
INT 21H
CODE ENDS
END START

实验步骤
（1） 输入源程序，进行汇编、连接、调试。
（2） 修改源程序，反复试几组数，运行程序观察结果。

2．修改程序2，使其能分别求出数据区中正数、零和负数的个数。

3．设内存缓冲区GRADE中存有20个学生的成绩，编写程序，计算其平均分数，存在单元AVEGR中。

实验四 8255接口应用实验

一、实验目的
1．学习并掌握8255的各种工作方式及其应用。
2．学习在系统接口实验单元上构造实验电路。

二、实验设备
1．PC机一台；
2．TDN86/88教学实验系统一台。

三、实验内容及步骤
1.8255基础实验

8255实验线路图
按实验线路编写程序，使8255端口A工作在方式0并作为输出口，端口B工作在方式0并作为输入口。用一组开关信号接入端口B，端口A输出线接至一组发光二极管上，然后通过对8255芯片编程来实现输入/出功能。实验程序如下：
STACK1 SEGMENT STACK
DW 64 DUP(?)
STACK1 ENDS
CODE SEGMENT
ASSUME CS:CODE
START: MOV AL,82H ；8255初始化
OUT 63H,AL
A1: IN AL,61H ；从B口输入开关量数据
OUT 60H,AL ；由A口输出
JMP A1
CODE ENDS
END START
实验步骤
（1） 按图接线。
（2） 输入源程序，进行编译、链接和加载。
（3） 运行程序，拨动开关组，观察发光二极管应开关组状态一一对应。

2．提高内容
设计硬件连线，编写程序，实现如下功能：
用开关K7作为输入控制信号，发光二极管作为输出信号。检测K7的状态，当K7为高电平1时，发光二极管亮灭闪烁4次；当K7为低电平0时，发光二极管点亮一个，流水显示1次。
