1、 概述
压力开关是与电器开关相结合的装置，当到达预先设定的流体压力时，开关接点动作。主要应用于电厂、石化、冶金行业等工业设备上输出报警或控制信号，在工业领域中有着重要的用途，能预防生产工程中重要装置的损坏，避免了重大生产事故地发生。
2、 压力开关主要敏感原件

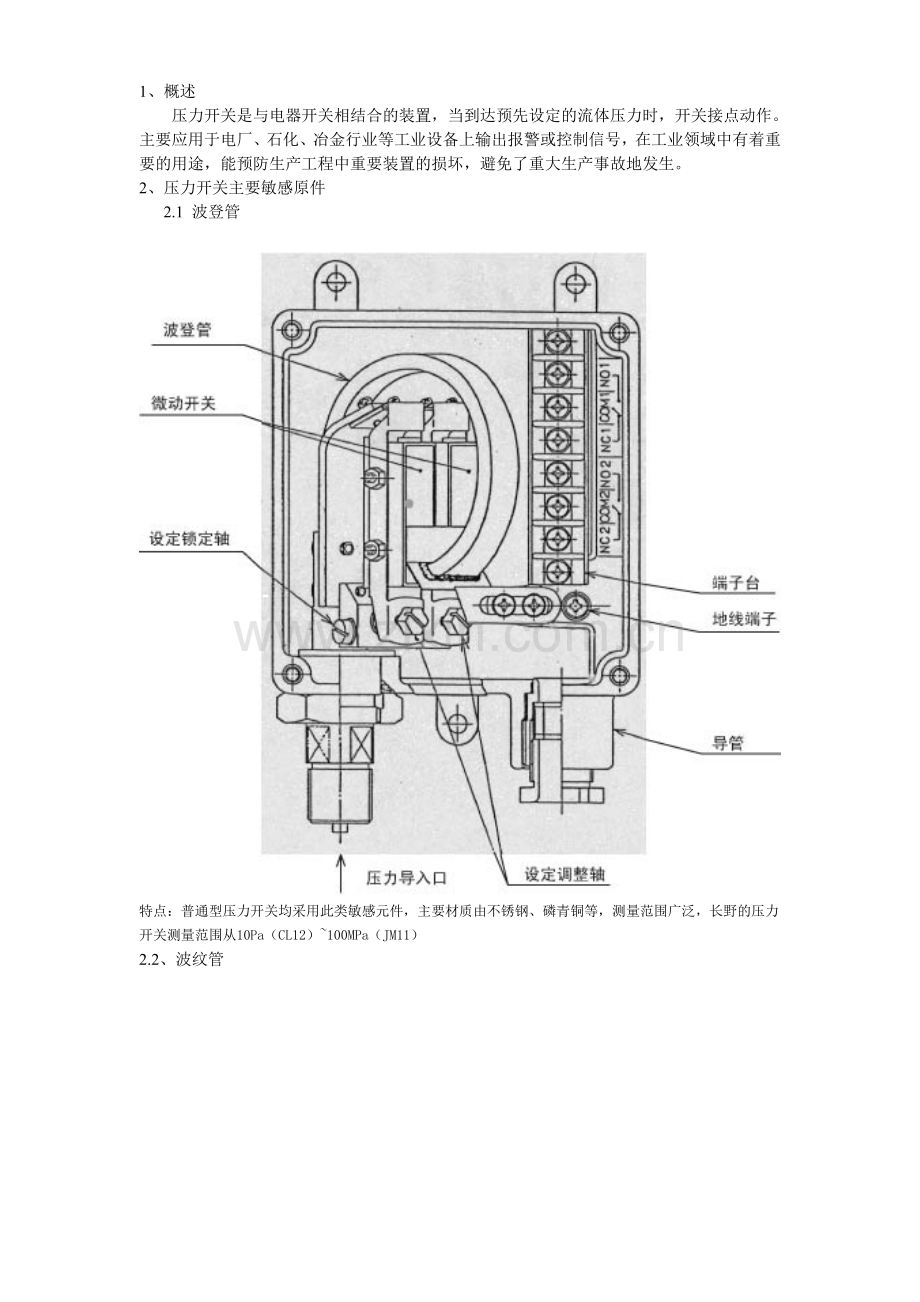

2.1 波登管

特点：普通型压力开关均采用此类敏感元件，主要材质由不锈钢、磷青铜等，测量范围广泛，长野的压力开关测量范围从10Pa（CL12）~100MPa（JM11）

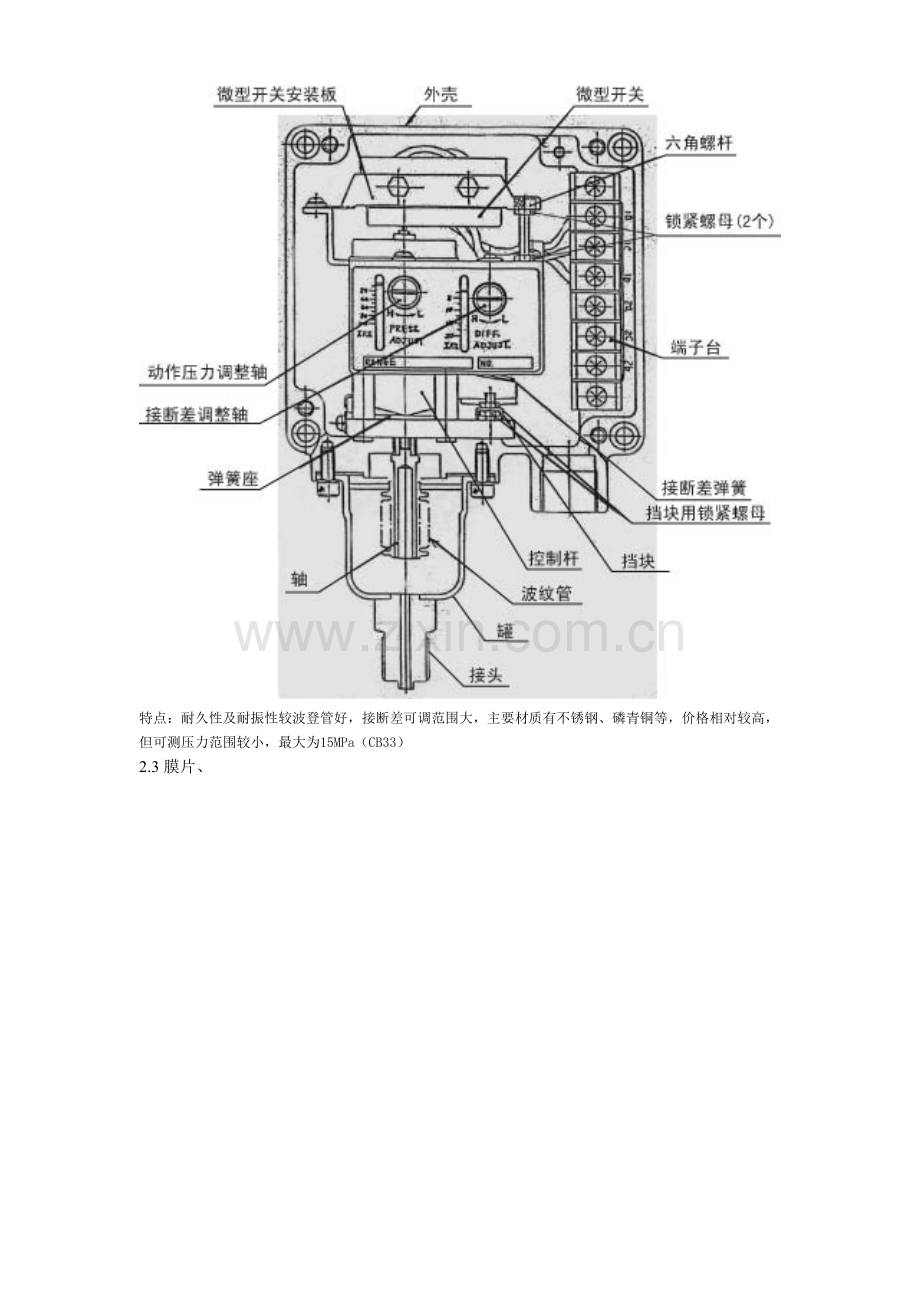

2.2、波纹管

特点：耐久性及耐振性较波登管好，接断差可调范围大，主要材质有不锈钢、磷青铜等，价格相对较高，但可测压力范围较小，最大为15MPa（CB33）
2.3膜片、

特点：具有出色的耐腐蚀性，主要材质有NBR、氟橡胶等，如CS、CL系列等均采用此类敏感元件。
NBR：汽油、矿物油、苯
氟橡胶：热油、蒸汽、空气、无机酸、卤素等
3、压力开关的相关术语
3.1 精度：表示设备精准程度的值，包括线性度、公差、迟滞、重复性等。目前长野的压力开关最高精度可达到±0.5%F.S，型号为CB33。
3.2 最大压力（Max.P）：压力范围的最大值。
3.3 满量程（F.S）：压力范围最大值和最小值的差值。
3.4 接断差（死区）：是指开关设定动作值和复位值的差值，例如当设定、值为1MPa，实际复位值为0.9MPa时，接断差为0.1MPa。
3.5 作温度：是指仪器的内部机构、敏感元件等工作时不会发生持续变形的温度范围。一般压力开关推荐工作温度范围为-5~400C，若介质温度过高时，可考虑加附件虹吸管（灌状），达到降温的目的。
3.6 S.P.D.T（单刀双掷）：由一个常开、一个常闭触点和一个公共端构成。
3.7 D.P.D.T（双刀双掷）：由一个对称的左、右公共端，两组常开、常闭端子构成。
3.8 上限一接点（常开）：压力上升到设定值时，接点动作，回路导通。
3.9 下限一接点（常闭）：亚力下降到设定值时，接点动作，回路导通。
3.10 上下限两接点HL：是上限式和下限式的组合，分为两接点独立动作（双设定、双回路）和两接点同时动作（单设定、双回路）两种类型。
3.11 上限2接点：合并了两个上限形式，分为分为两接点独立动作（双设定、双回路）和两接点同时动作（单设定、双回路）两种类型。
3.12 下限2接点：合并了两个下限形式，分为两接点独立动作（双设定、双回路）和两接点同时动作（单设定，双回路）两种类型。
3.13 耐压：压力开关保持其正常性能所能承受的最大压力。但是当压力开关用于过压场合时，敏感元件将会产生持续形变，这时压力设定值将变化，压力开关将不能发挥其正常性能甚至可能损坏。
3.14 IP（防护等级）：是由国际电工协会（IEC）所起草，关于灯具防尘防潮特性的标准。具体含义参考综合样本P4。
4、长野压力开关
4.1 带接点压力表
微动开关：JM、CD21等系列（触点容量大、适合直接控制设备）
触点开关：JC、SU6系列（死区较小）
光电开关：JK系列（触点容量小，适合控制低压装置，如蜂鸣器指示灯等）
4.2 一般压力开关
4.2.1普通型（两接点均包含一接点的形式）
直压
一接点：CQ20、CQ21、CQ88（带显示）、CP20、CR10、CB16
两接点：CB15、CQ30、CQ50、CQ51、CB33
差压
一接点：CL21、CL70
两接点：CS31、CL71
常用普通开关之间的对比：

4.2.2防爆型（长野压力开关的防爆等级一般为d2G4）
耐压防爆结构：d
爆发等级：2（间隙深度大于25mm，间隙应大于0.4mm小于0.6mm）
发火度：G4（燃点在1350C到2000C之间，容器外面温度上升限度应为700C）
适用危险场所：第一种场所或第二种场所（如表中所示）
适用对象：石油化学、化学纤维、合成树脂、液化气、电气炉、医药品、涂料、硫安、乙烯、甲醇、苏打、氢氧化钠等
危险场所分类：
危险场所
内容
第0种场所
在正常情况下，爆炸性气体混合物连续地或长时长时间的存在的场所。
第1种场所
在正常情况下，爆炸性气体混合物有可能出现的场所。
第2种场所
在正常情况下，爆炸性气体混合物不可能出现，或即使出现也只是短时间存在的场所。

防爆型
直压
一接点：CD20（压力范围较大，最高70MPa）
两接点：CD21.25、CD30、CD50、CD51、CD52、CD75
差压
一接点：CD31、CD70
两接点：CD71

常用防爆开关对比：
型号
防护等级
最大量程
设定方式
测量介质
CD21
IP54
70MPa
内调
气体或液体
CD25
室内型
70MPa
外调
气体
CD30
IP54
35MPa
外调
气体或液体
CD75
IP65
10MPa
内调
气体或液体
4.3 压力开关的选型
4.3.1防爆的必要性：防爆形式分为隔爆型和本安型，长野产品多数为隔爆型，如CD系列。
4.3.2是否需要带指示：根据客户指示。
4.3.3接点数量：一接点（一个输出）或两接点（两个输出）。
4.3.4设定值和压力范围的确定：推荐设定范围在压力范围的30%—65%之间，可设定范围为压力范围的15%—90%之间。
4.3.5接断差的形式：可调式或固定式。
4.3.6是否有脉动：如果压力有脉动或振动，需要带节流阀用以抑制脉动压力队以表的损伤。
4.3.7带隔膜的场合：测定腐蚀性、高黏度或温度过高时，需要选用带隔膜，隔膜的基本型号为SC系列，其中SC10为螺纹式安装，SC2□为工字法兰安装，SC3□为单法兰安装。

CB15
类别:压力开关

规格:双接点

特性:压力：0.01～10MPa 精度：±1% 设定精度：±3%

CB16
类别:压力开关

规格:单接点

特性:压力：-0.1～1MPa 精度：±1%

CB33
类别:压力开关

规格:双接点

特性:压力：-0.1～15MPa 精度：±0.5%

CQ20
类别:压力开关

规格:单接点

特性:压力：-0.1～70MPa 精度：±1% 设定精度：±3%

CQ21
类别:压力开关

规格:单接点

特性:压力：-0.1～70MPa 精度：±1% 设定精度：±3%

CQ30
类别:压力开关

规格:双接点

特性:压力：0～70MPa 精度：±1%

CQ50
类别:压力开关

规格:双接点

特性:压力：0.005～3MPa 精度：±1%

CQ51
类别:压力开关

规格:双接点

特性:压力：0.005～0.4MPa 精度：±1%

CP20
类别:压力开关

规格:单接点

特性:压力：1.4～21kPa 精度：±2%

CR10
类别:压力开关

规格:单接点

特性:压力：20～100kPa 精度：±1%

CL13
类别:差压开关

规格:单接点

特性:差压：0.02～5kPa 精度：±5%

CL21
类别:差压开关

规格:单接点

特性:差压：0.02～1.5MPa 精度：±3%

CS31
类别:差压开关

规格:双接点

特性:差直压：0.05～35kPa 精度：±5%

CL70
类别:差压开关

规格:单接点

特性:差压：-2～20kPa 精度：±1.5%

CL71
类别:差压开关

规格:单接点

特性:差压：0～1MPa 精度：±1.5%

CD20
类别:防爆压力开关

规格:直压防爆

特性:压力：-0.1～70MPa 精度：±1% 设定精度：±3%

CD21
类别:防爆压力开关

规格:直压防爆

特性:压力：-0.1～70MPa 精度：±1.5% 设定精度：±3%

CD25
类别:防爆压力开关

规格:直压防爆

特性:压力：-0.1～70MPa 精度：±1.5% 设定精度：±3%

CD30
类别:防爆压力开关

规格:直压防爆

特性:压力：-0.1～35MPa 精度：±1% 设定精度：±3%

CD31
类别:防爆压力开关

规格:差压防爆

特性:压力：0～0.4MPa 精度：±2% 设定精度：±3%

CD50
类别:防爆压力开关

规格:直压防爆

特性:压力：0.01～3MPa 精度：±1%

CD51
类别:防爆压力开关

规格:直压防爆

特性:压力：0.005～0.4MPa 精度：±1%

CD52
类别:防爆压力开关

规格:直压防爆

特性:压力：-2～10kPa 精度：±1%

CD70
类别:防爆压力开关

规格:差压防爆

特性:压力：0～1MPa 精度：±1.5%

CD71
类别:防爆压力开关

规格:差压防爆

特性:压力：-2～20kPa 精度：±1.5%

CD75
类别:防爆压力开关

规格:直压防爆

特性:压力：0.01～0.8MPa 精度：±1%

CD76
类别:防爆压力开关

规格:直压防爆

特性:压力：0.01～0.8MPa 精度：±1%

CB14
类别:半导体行业用压力开关

规格:半导体过程使用

特性:压力：0.02～2.1MPa 精度：±1%
