长滨路管廊主体施工方案.docx

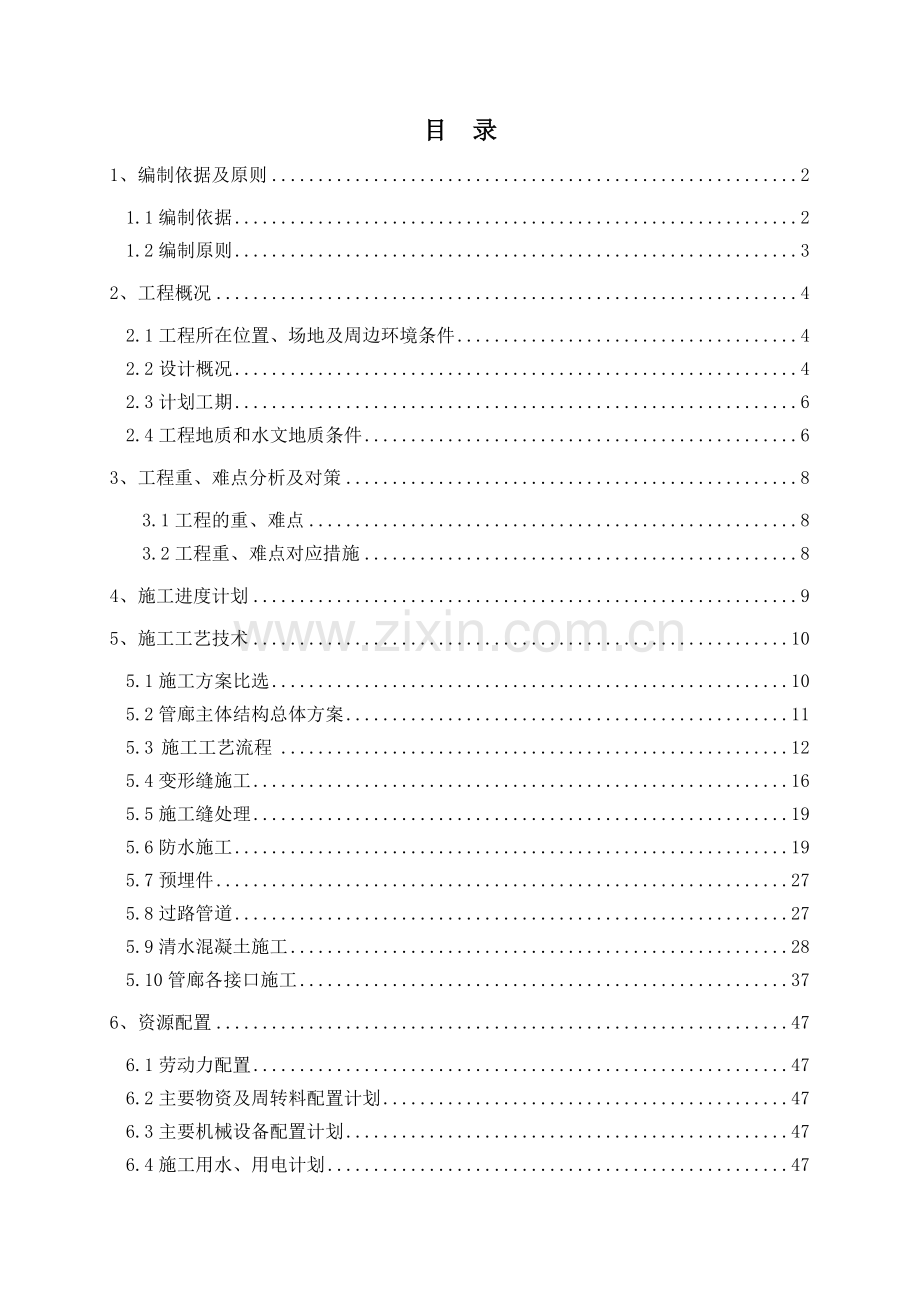

目 录
1、编制依据及原则 2
1.1编制依据 2
1.2编制原则 3
2、工程概况 4
2.1工程所在位置、场地及周边环境条件 4
2.2设计概况 4
2.3计划工期 6
2.4工程地质和水文地质条件 6
3、工程重、难点分析及对策 8
3.1工程的重、难点 8
3.2工程重、难点对应措施 8
4、施工进度计划 9
5、施工工艺技术 10
5.1施工方案比选 10
5.2管廊主体结构总体方案 11
5.3 施工工艺流程 12
5.4变形缝施工 16
5.5施工缝处理 19
5.6防水施工 19
5.7预埋件 27
5.8过路管道 27
5.9清水混凝土施工 28
5.10管廊各接口施工 37
6、资源配置 47
6.1劳动力配置 47
6.2主要物资及周转料配置计划 47
6.3主要机械设备配置计划 47
6.4施工用水、用电计划 47

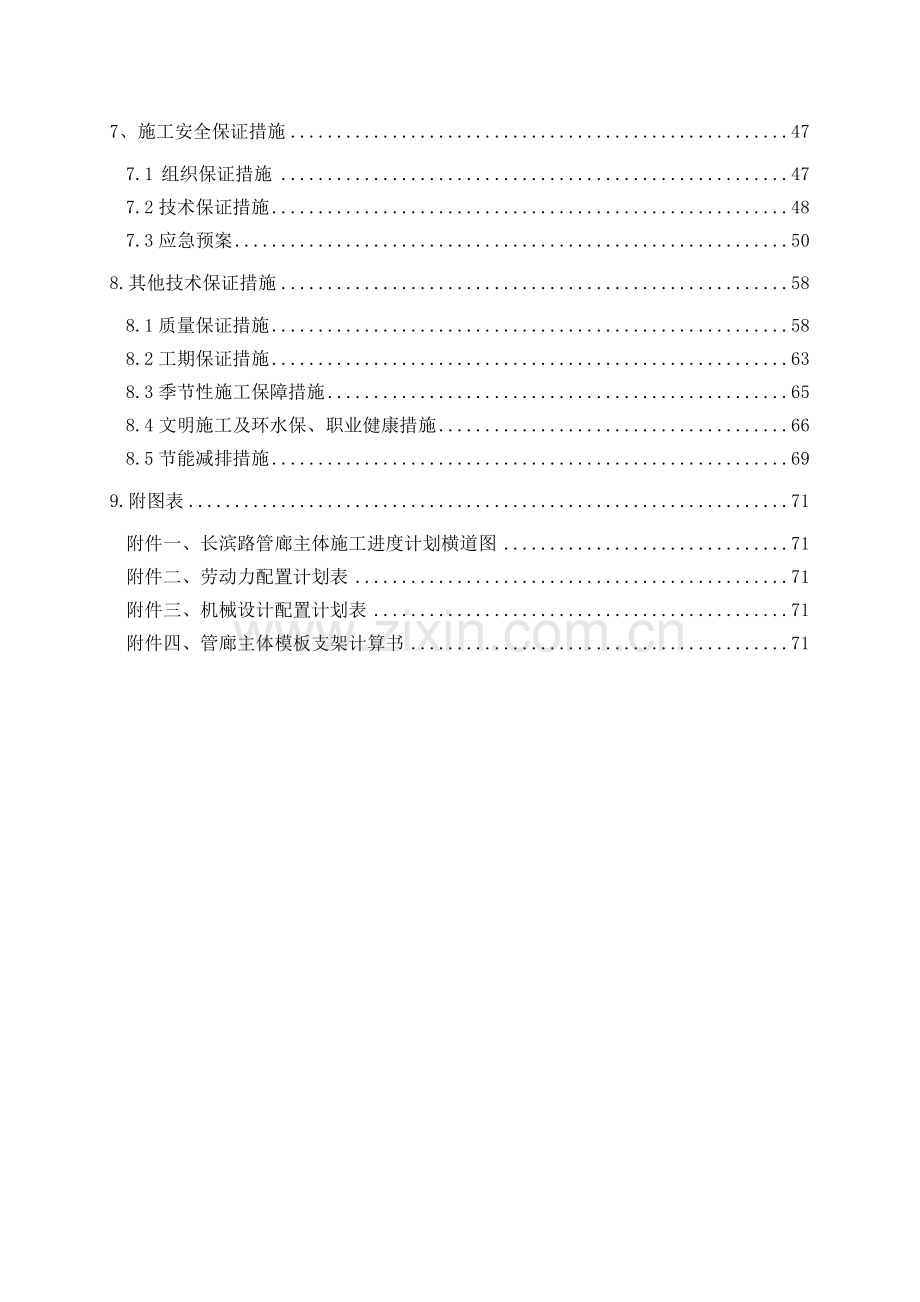

7、施工安全保证措施 47
7.1 组织保证措施 47
7.2技术保证措施 48
7.3应急预案 50
8.其他技术保证措施 58
8.1质量保证措施 58
8.2工期保证措施 63
8.3季节性施工保障措施 65
8.4文明施工及环水保、职业健康措施 66
8.5节能减排措施 69
9.附图表 71
附件一、长滨路管廊主体施工进度计划横道图 71
附件二、劳动力配置计划表 71
附件三、机械设计配置计划表 71
附件四、管廊主体模板支架计算书 71

长滨路地下综合管廊主体施工方案

1、编制依据及原则
1.1编制依据
1.1.1法律、法规、规章
⑴《中华人民共和国建筑法》法律（2011）20号；
⑵《中华人民共和国安全生产法》（2014 年修订）；
⑶《建设工程安全生产管理条例》国务院令第393号；
⑷《危险性较大的分部分项工程安全管理办法》建质[2009]87号。
1.1.2规范、规程
《工程建设标准强制性条文（房屋建筑部分）》（2013年版）；
《地下工程防水技术规范》（GB 50108－2008）；
《城市综合管廊工程技术规范》（GB 50838－2015）；
《混凝土结构工程施工规范》（GB 50666-2011）；
《建筑工程施工质量验收统一标准》（GB 50300-2013）；
《混凝土结构工程施工质量验收规范》（GB50204-2015）；
《建筑与市政降水工程技术规范》（JGJ/T 111-98）；
《混凝土泵送技术规程》（JGJ/T 10-2011）；
《建筑施工高处作业安全技术规范》（JGJ 80-91）；
《工程测量规范》(GB50026-2007)；
《建筑变形测量规范》（JGJ8-2010）；
《钢筋焊接及验收规范》(JGJ18-2003 )；
《钢筋焊接接头试验方法标准》(JGJ/T27-2014)；
《钢筋机械连接技术规程》(JGJ107-2010)；
《建筑机械使用安全技术规程》(JGJ/T33-2001)；
《施工现场临时用电安全技术规范》(JGJ46-2005 )；
《混凝土强度检验评定标准》（GB/T 50107-2010）；
《混凝土质量控制标准》（GB50164-2011）；
《建筑施工场界环境噪声排放标准》（GB 12523-2011）；
《建筑施工安全检查标准》（JGJ59-2011）；
《建筑施工模板安全技术规范》（JGJ162-2008）；
《建筑与市政工程施工现场专业人员职业标准》（JGJ/T205-2011）；
《建设工程文明施工标准》（DBJ07-2006）。
1.1.3 其他资料
⑴本工程施工合同文件；
⑵长滨路地下综合管廊施工组织设计；
⑶长滨路综合管廊施工图；
⑷《海口市地下综合管廊试点工程（2015 年）--长滨路工程地质勘察报告（详细勘察）》，海南有色工程勘察设计院，2015年9月；
⑸长滨路综合管廊施工图—结构工程，上海市政工程设计研究总院(集团)有限公司，2015年11月；
⑹《建筑施工手册》（中国建筑工业出版社出版）；
⑺现场踏勘调查资料；
⑻本企业同类工程施工经验和技术资料。
1.2编制原则
⑴严格遵守合同文件所规定的工程施工工期，合同条款以及合同文件的各项要求，根据工程的特点和轻重缓急，分期分批组织施工，在工期安排上尽可能提前完成；
⑵坚持在实事求是的基础上，力求技术先进、科学合理、经济适用的原则。在确保工程质量标准的前提下，积极采用新技术、新工艺、新机具、新材料、新测试方法；
⑶合理安排施工的程序和顺序，做到布局合理，突出重点，全面展开，平行流水作业、正确选用施工方法，科学组织，均衡生产。各工序紧密衔接，避免不必要的重复工作，以保证施工连续均衡有序进行；
⑷施工进度安排注意各分项工程间的协调和配合，并充分考虑气候、季节对施工的影响；
⑸结合现场实际情况，因时因地制宜，尽量利用原有设施或就近已有的设施，减少各种临时工程，尽量利用当地合格资源，合理安排运输装卸与储存作业，减少物资运输周转工作量；
⑹坚持自始至终对施工现场全过程严密监控，以科学的方法实行动态管理，并按动静结合的原则，精心进行施工场地规划布置，节约施工临时用地，少占农田，不破坏植被。做好水土保持工作，防止大气污染、水污染。严格组织、精心管理，文明施工，创标准化施工现场；
⑺严格执行国家颁发现行的和合同文件明确的设计规范、施工规范及验收标准。
2、工程概况
2.1工程所在位置、场地及周边环境条件
长滨路地下综合管廊本次设计范围为长滨十七街～长流三号路（桩号K0+700－K2+966.6），长度为2.28Km。含长滨路与长滨十七街、海秀路、长秀大道交叉口设计。本管廊为三舱断面，容纳给水管、110kv电力、通信和燃气、军用管线等。
长滨路为现状道路，规划红线宽度为60m，中央分隔带宽度6米。目前两侧各7m的人行道尚未实施。两侧非机动车道下现状敷设有DN800污水干管、DN300给水支管等市政管线。管廊布置在中央分隔带下方。管廊标准断面埋设6.4m，倒虹段及交叉口部位埋深约8.4m～11.4m。
2.2设计概况
2.2.1技术标准
主体结构设计使用年限为100年，安全等级为一级，重要性系数为1.1；结构构件裂缝控制等级为三级(≤0.2mm),防水等级为二级；工程所处地区抗震设防烈度为8度，设计基本地震加速度为0.30g，按抗震等级为二级进行抗震构造, 设计活荷载：汽车荷载等级为城-A 级，人行荷载标准值 4.0kN/m2。

工程概况一览表
管廊所处位置
管廊类型
管廊断面
收纳管线
所属道路
长度
综合舱
燃气舱
高压舱
长滨路
2.28km
干支混合型
三舱
电力、电信、给水
燃气管
高压电缆
工程名称
海口市长滨路地下综合管廊
深基坑围护工程
建设地点
海口市长滨路
建设规模
总长度 2.28km。
建设单位
海口市地下综合管廊投资管理公司
勘察
单位
海南有色工程勘察设计院
设计单位
上海市政工程设计研究总院(集团) 有限公司
监理
单位
建研凯勃建设工程咨询公司
海南航达工程建设监理公司
施工单位
中铁四局集团有限公司
合同工期
330日历天
2.2.2材料标准
材料标准统计表
序号
材料名称
标准要求
1
垫层
C15素混凝土
2
框架主体
C30防水混凝土，抗渗等级P6（P8）
3
水泥
42.5普硅
4
钢筋
d≤8或吊钩、拉环采用HPB300E热轧；d≥10采用HRB400E热轧
5
钢板
一般采用Q235－B钢
6
焊条
HPB300级焊接采用E43焊条；HRB400级采用E55焊条
7
电力防盗盖板
远程控制，防水防盗
8
集水井镀锌格栅
G405/12.5/50G
9
栏杆
图集06J403－1 B12型
10
变形缝
钢边止水带、背贴止水带、聚乙烯发泡填缝板、双组份聚硫烯密封膏
11
防水材料
高弹橡胶沥青防水涂料、自粘性非沥青基耐久反应型防水卷材、3厚自粘性SBS改性沥青防水卷材
12
细石混凝土
C20
13
防火墙
耐火砖
2.3计划工期
长滨路管廊主体结构计划开工时间2016年1月1日，具体开工时间以监理工程师下达开工令为准，计划主体施工准备时间20天(2015年12月10日～2015年12月31日)，施工时间256天(2016年1月1日～2016年8月15日)。
2.4工程地质和水文地质条件
2.4.1工程地质条件
①素填土（Q4ml）：棕红、灰黄色，稍湿，松散，主要成分为粘性土及粉细砂，局部含碎石、块石及砼路面。该层在场地内均有分布。揭露厚度 0.40～4.80m，平均厚度 1.27m，层顶埋深0.00～0.00m，层顶高程9.81～23.81m。
②中砂（Q4m）：褐色、灰白色，饱和，稍湿～稍密，主要矿物成分为石英，含少量粘性土，分选性较差，亚圆形，颗粒级配不良。该层主要分布在管廊北端。揭露厚度1.00～3.70，平均厚度2.61m，层顶埋深0.60～5.80，平均厚度1.90m，层顶埋深0.60～4.20，层顶高程8.90～10.44m。
③粉质粘土（Qel）：褐黄色，可塑～硬塑，含未完全风化角砾。该层在场地内北段及中段少量地段分布。揭露厚度0.60～5.80m，平均厚度 1.90m，层顶埋深1.00～4.20m，层顶高程5.81～18.24m。
④强风化玄武岩（β Q③：浅灰、灰黄、灰黑色，坚硬状，隐晶质结构，微气孔状构造，主要矿物成分为斜长石、辉石、橄榄石及粘土矿物，风化裂隙极发育，岩芯呈硬土夹碎块状。该层在场地内北段及中段大部分地段均有分布。揭露厚度0.40～3.20m，平均厚度1.46m，层顶埋深0.50～11.70m，层顶高程1.00～17.85m。
⑤中风化玄武岩（β Q③：灰色，隐晶质结构，微气孔状构造～气孔状构造，主要矿物成分为斜长石、辉石和橄榄石等，岩芯主要呈短柱-长柱状，节长10～80cm，岩体较完整，岩体基本质量等级Ⅲ，属于较硬岩，岩石质量指标 RQD=20～80。该层在场地北段及中段大部分地段均有分布。揭露厚度0.30～20.30m，平均厚度9.23m，层顶埋深0.50～9.00m，层顶高程1.57～17.29m。
⑥粉质粘土（Q2m）：紫红、棕红、褐黄、灰黄色，可塑，含少量中粗砂。该层场地内大部分地段均有分布。揭露厚度0.50～10.40m，平均厚度3.87m，层顶埋深0.40～20.1m，层顶高程-6.78～23.20m。
⑥1 粗砂（Q2 m）：褐黄色，饱和，中密，局部稍密，砂粒成分为石英、长石，以粗砂为主，含较多粘粒，亚圆状，颗粒级配不良。该层主要分布在场地南段。揭露厚度 0.50～8.90m，平均厚度4.35m，层顶埋深3.00～11.00m，层顶高程9.37～18.09m。
⑦粉砂（Q1m）：棕红色，饱和，稍～中密，砂粒成分为石英、长石，亚圆状，分选性一般，颗粒级配不良，含粘性土，胶结性一般。该层主要分布在场地南段。揭露厚度 2.00～10.50m，平均厚度6.32m，层顶埋深8.80～17.60m，层顶高程-2.77～14.31m。
⑧粗砂（Q1m）：褐红～褐黄色，饱和，中密，局部稍密，砂粒成分为石英、长石，以粗砂为主，混约35%的黏粒，亚圆状，颗粒级配不良。该层在场地大部分地段均有分布。揭露厚度 1.00～10.20m，平均厚度4.04m，层顶埋深7.50～21.30m，层顶高程-7.61～8.61m。
⑨粉质粘土（Q1m）褐红，可塑。该层在场地极少量钻孔有分布。揭露厚度 1.30～3.60m，平厚度2.33m，层顶埋深14.00～18.70m，层顶高程-5.86～8.51m。
⑩粉砂（Q1m）:褐黄色，饱和，中密，砂粒成分为石英、长石，以粉砂为主，亚圆状，分选性中等，颗粒级配不良。该层在场地极少量钻孔有分布。揭露厚度1.00～12.50m，平均厚度 4.75m，层顶埋深12.50～23.50m，层顶高程-12.63～4.91m。
粉质粘土（Q1m）：褐黄、深灰色，可塑～硬塑，主要由粉粒和粘粒组成，含少量石英颗粒，干强度中等，切面稍光滑。该层场地内大部分钻孔有分布。揭露厚度0.50～7.00m，平均厚度3.28m，层顶埋深16.80～24.50m，层顶高程-13.54～6.38m。
粉质粘土（N2m）：深灰、青灰色，硬塑～坚硬，层间夹薄层粉细砂、中粗砂，局部呈半成岩状。该层场地下部均有分布，仅局部揭露。最大揭露厚度29.40m。层顶埋深25.60～26.50m，层顶高程-15.25～-6.47m。
2.4.2 水文地质条件
海口市地处低纬度热带北缘，属于热带海洋气候，温暖潮湿，雨量充沛，雨季明显，日照充足，夏季炎热，冬季一般比较温暖。在季节环流控制下，4～8月受海洋气候影响，气候炎热，降水充沛，多偏南风；时年9月～翌年3月，受大陆冷高压气流影响，气候干燥，降水较少，多偏北风；每年5～10月，多热带气旋，中心最大风力达12级，甚至以上，易形成台风。
全年日照时间长，辐射能量大，年平均日照时数2000小时以上，太阳辐射量可达11～12万卡；多年平均气温为21.8℃，年平均相对湿度81%，极端最高气温为38.7℃，最低气温为0.0℃；年平均风速为1.9m/s，极大风速为35.4m/s；年平均影响本区的热带气旋3.2个；年平均气压为1012.3hPa。
本地区降水量大于蒸发量，年平均蒸发量1834毫米，属干燥度指数小于1.5 的湿润地区。年平均降雨量为1696.5mm，最大降雨量为2864.7mm，最小降雨量为1113.2mm，日最大降雨量为284.9mm，降雨量在年内分配很不均匀，多集中在汛期，期间雨量可占全年的70～90%。
3、工程重、难点分析及对策
3.1工程的重、难点
⑴本工程为地下综合管廊试点工程，且海口市属于旅游城市，目前正在大力开展“双创”活动，对工程安全文明施工要求高，质量要求严。施工中结合现场实际情况制定切实可行的施工方案，充分考虑本项目重点与难点，并采取有效措施，确保本工程按期完工。
⑵长滨路地下综合管廊接口工程繁多，类型不一，需做好各接口衔接工作。
⑶沿线地下水位较高，需加快管廊施工及验收时间，尽快回填基坑，并严格控制地下水位，避免管廊上浮。
⑷该工程位于沿海地区，对结构防水性能要求较高，必须做好严格做好结构外侧防水材料、各施工缝、变形缝的防水材料施工。
⑸清水混凝土外观质量要求高，对模板、原材料、混凝土、施工均有较高要求。
⑹本工程位于海口市西海岸区，雨量充沛，每年5～10月，多热带气旋，中心最大风力达12级，甚至以上，易形成台，应做好防洪、防汛、防台风应急预案及保护措施，并充分考虑季节性施工质量控制，确保工程施工安全、质量。
3.2工程重、难点对应措施
重点和难点对策表
序号
重点和难点
针对性施工技术措施
1
海口市大力开展“双创”活动，安全文明施工要求高
1、根据海口市“双创”活动要求，制定双创活动实施方案，施工过程严格按照方案实施；
2、优化机械选型和选择合适的施工时间，减少和降低振动、噪音的影响。
3、有组织的排放废水和垃圾，设置过滤池、沉淀池和垃圾池，控制污染源。
4、运输车辆加覆盖装置，进出场地进行冲洗，防止粉尘和泥砂污染。
5、加强环境卫生管理，加强防废、防毒、防火和用水管理，创造良好环境。
2
长滨路地下综合管廊接口工程繁多，类型不一
1、仔细研究设计图纸，对设计上各种接口及预埋件进行详细统计。
2、加强与设计单位沟通，及时答疑解惑；
3、施工中严格交底与检查，及时发现存在的问题；
3
地下水位高，管廊有上浮风险
1、分段流水化施工，合理安排作业面，缩短各工序时间。
2、配足劳力、模板等资源，确保各项资源满足施工要求。
4
结构防水要求高
1、对防水材料加强控制，确保材料质量。
2、对施工缝、变形缝、结构外部防水制定详细施工方案及交底，严格执行。
5
清水混凝土外观要求高
1、严格按清水混凝土技术规范进行施工。
2、对水泥、碎石、砂、外加等原材料进行优选，确保原材质量
3、
6
季节性气候对施工影响大
1、根据地方雨季、台风季节特点，编制应急预案，定期组织安全技术教育、宣传，配备安全应急物资，成立安全应急领导小组，组织演练；
2、加快施工进度，争取在雨季前完成管廊主体结构，做好施工降排水措施；
3、施工中各类施工机具、施工办公生活驻地等要充分考虑防台风措施。

4、施工进度计划
本工程划分为四个施工流水段，共计8个工作面施工，安排2家施工队伍，具体施工顺序如下：
第一施工段：K0+700～K1+270段(不含与海秀路交叉口,K1+270向小里程工作面)，长度约461m，划分2个施工面，计划开始日期为2016年3月1日，完成日期为2016年7月30日。
第二施工段：K1+270～K1+435段，长度约165m，计划开始日期为2016年3月1日，完成日期为2016年7月15日。
第三施工段：K2+543～K2+967段，长度约424m，划分2个施工面，计划开始日期为2016年1月25日，完成日期为2016年8月15日。
第四施工段: K1+489～K2+543段，长度约1054m，划分4个施工面，计划开始日期为2016年1月10日，完成日期为2016年8月15日。
第五施工段：长滨路与海秀路交叉口（K0+761～K0+876），计划开始日期为2016年5月1日，完成日期为2016年6月30日。
第六施工段：长滨路与长秀大道交叉口（K1+435～K1+489），计划开始日期为2016年5月11日，完成日期为2016年6月20日。
各流水段之间交界处处理应根据施工实际情况单独编制专项施工方案，报监理、建设单位审批后实施。
详见长滨路管廊施工进度计划横道图。
5、施工工艺技术
5.1施工方案比选
5.1.1碗扣支架与盘扣式支架比选
长滨路管廊共计配备支架16套，每套计划按20米长度配置，共需约240t。考虑在碗扣式支架与盘扣式支架之间进行比选。
比选项目
碗扣式
盘扣式
分项结论
综合评价
安全性
常用支架材料，安全性较有保障
较为新型的材料，目前逐渐取代了碗扣支架，安全有保障
均满足
选用盘扣式脚手架
经济性
碗扣式支架每方重量略重于盘扣式
重量较轻
同等体积下，盘扣优
实用性
操作较为方便，但需对每个碗扣拧紧
操作时更轻便，只需将插口插入盘口
盘扣优
5.1.2高强度竹胶板与大块钢模比选
长滨路管廊共计配备模板32套，每套计划按20米长度配置，共需模板26000m2。考虑在高强度竹胶板与大块组合钢模间比选。
比选项目
高强竹胶板
大块钢模
分项结论
综合评价
安全性
选用15mm厚高强度竹胶板，验算强度满足要求
满足要求
均满足
选用竹胶板
经济性
竹胶板每平米60元，共需156万元
大块钢模每平米约重38kg,成品每吨约4000元，共需约400万元
竹胶板优
实用性
竹子胶板轻便，易于操作，且管廓有多处接口，断面不规则，竹胶板满足
对于标准段适用，但长滨路有较多异型断面，不满足灵活变化需求，且因重量大，人工操作不便，
竹胶板优
5.1.3普通拉杆与防水拉杆比选
长滨路管廊共计需拉杆约6万根，选用φ12拉杆，平均长度35cm。考虑在普通钢筋拉杆与防水拉杆之间比选。

比选项目
钢筋拉杆
防水拉杆
分项结论
综合评价
安全性
安全可靠
安全可靠
均满足
选用防水拉杆
质量方面
因结构防水要求严格，普通拉杆眼孔不易填堵合格。
具有较好的防水性能
防水拉杆优
经济性
普通拉杆每根成本约1元
防水拉杆每根约3.4元
普通拉杆优
实用性
普通拉杆多数无法抽出，且拉杆头折模时需烧断，后期处理困难
折模时，只需将防水拉杆两端丝口取下，不必烧断
防水拉杆优

5.2管廊主体结构总体方案
管廓主体结构混凝土设计强度等级C30，设计为三仓连体，标准段左仓净高2.5m，净宽2.4m，板厚0.4m（右板厚0.25m）；中仓孔净高3.5m，净宽4.4m，板厚0.4m（左板厚0.25m）、右仓净高2.4m，净宽2m，板厚0.3m（左板厚0.4m），三仓顶、底板均设0.15×0.15m倒角。
管廓主体结构分八个工作面施工，两家作业队伍。各工作面划分示意如下：

管廊主体结构混凝土整体分二次浇筑：第一次浇筑底板以上0.35m部分、第二次浇筑边墙和顶板。混凝土采用泵车直接入模浇筑，施工时采用分层连续浇筑法，分层间隔时间不能过长。管廓内、外模均采用15mm厚高强竹胶板，管廓内采用Φ48mmδ3.5钢管盘扣式支架搭设，边墙内模与外模采用直径12mm对拉防水拉杆固定，对拉螺栓水平间距0.6m。

根据结构重力分布情况，盘扣式支架立杆间距横向0.9m、纵向0.9m，水平杆层间距为1.2m，并设一层水平剪刀撑及纵向剪刀撑2道，用以增加支架稳定。
立杆底部不设垫木，顶托部采用单层10cm方木，间距0.9m，其上设5×10cm方木一层，间距0.3m，承重立杆扣件式连接时采用三卡，并保证紧固。支架具体布置详见附图。
各接口及交叉口详见专项说明。
5.3 施工工艺流程
管廓现浇施工程序：垫层施工→绑扎底板钢筋→安装底板模板→浇筑底板混凝土→养护→搭设盘扣支架→铺设顶板模板→绑扎腹板、顶板钢筋→安装外模→浇筑腹板、顶板混凝土→养护→拆除模板及盘扣支架→铺设防水层。
5.3.1垫层施工
管廊仓底部设计为10cm厚 C15素混凝土垫层，其宽度为底板宽两侧各+10cm，垫层混凝土使用商品混凝土，罐车运送到施工现场，泵送浇筑。
当综合管廊坐落于⑤层中风化玄武岩上时，底板素砼垫层下需增设200mm厚砂垫层，砂垫层每边出底板素砼边200mm。
垫层混凝土的操作工艺为：基底清理→测标高、钉标高桩→铺设混凝土→振捣混凝土→表面找平→养护。
混凝土采用泵送浇筑，由人工用铁锹将混凝土摊开并基本整平，高度略高于标桩，用振动棒进行振捣。混凝土经过振捣后，由人工用铁锹、铁抹子等工具将混凝土表面高的铲掉，凹处补平，并用刮杠按标高桩将混凝土表面刮平，最后用木抹子将混凝土表面搓平。根据气温情况，进行洒水养生。
5.3.2底板施工
底板浇筑至底板顶以上0.35m部分，应一次性浇筑完成，不得中断超过2h，否则应做施工缝处理。
混凝土采用C30抗渗商砼、罐车运输至现场，采用汽车泵浇筑。混凝土振捣采用插入式振捣器，振捣密实，密实的标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆现象为止。混凝土强度达到2.5MPa时，进行管廊基础模板拆除、接茬处混凝土凿毛处理。混凝土凿毛以清除表面浮浆露出新鲜骨料为度，凿毛完成后采用高压水将接茬面浮渣冲洗干净。

5.3.3支架搭设
本管廊采用盘扣式满堂支架，管廓内采用Φ48mmδ3.5钢管盘扣式支架搭设，立杆间距横向0.9m、纵向0.9m，水平杆层间距为1.2m。
立杆底部不设垫木及底托，顶托部采用单层10cm方木，间距0.9m，其上设5×10cm方木一层，间距0.3m，承重立杆扣件式连接时采用三卡，并保证紧固。
管廊内支架设有扫地杆、剪刀撑，剪刀撑纵向间隔五排设一道；管廊端模与侧模连接牢固，用钢管或钢筋与侧模连接或焊接，保证混凝土端模的刚度。
管廊外脚手架采用钢管搭设，脚手架宽度60cm,上下步距1.5ｍ，在外侧设一道斜撑，两侧脚手架上口间隔３～４排用钢管连接。

5.3.4钢筋加工与安装
本管廊所有钢筋均在钢筋场内加工半成品，平板车运输到现场后安装。加工时需注意以下事项：
⑴钢筋进入加工场后进行取样试验，在检测合格后方可使用。钢筋严格按照设计文件下料、加工成型。
⑵加工成型的钢筋挂牌标识、分类堆放整齐，搬运时轻拿轻放，避免扭曲变形。
⑶焊接和绑扎时先按纵向钢筋，然后绑扎水平筋，最后绑扎箍筋，内外钢筋网体之间的拉筋。钢筋安装时严格控制钢筋保护层厚度，钢筋交叉点绑扎时绑扎方向成梅花型布置，箍筋与主筋相垂直。
⑷钢筋绑扎完成后，经质检员自检合格后，报监理工程师检验，合格后方可进行下一道工序的施工。
⑸受力主筋的接头统一采用焊接接头，在螺纹钢筋加工时，钢筋采用预偏心搭焊。⑹双面焊接时，焊缝长度不小于5d，单面焊接时，焊缝长度不小于10d（d为钢筋直径）。
⑺在纵向钢筋接长时,钢筋接头统一采用绑扎。钢筋绑扎长度不小于35d且最小不小于30cm（d为钢筋直径），当钢筋直径≥25mm时，不得采用绑扎。
5.3.5模板安装
本管廊模板内外模均采用15mm高强度竹胶板，纵肋采用5*10方木，横肋采用双道φ48钢管加固。
边墙内模与外模采用φ12mm对拉防水拉杆固定，拉杆间距0.6m*0.6m。两端安装蝴蝶扣，在边墙底部受力较大的部位必须保证每端丝杆有两个螺帽。
由于燃气仓高度比其余两仓低1.2m，为避免浇筑侧墙时砼外翻，设置30cm宽压板一道。模板外侧采用10*10cm方木支撑，间距2m/道。
为保证钢筋砼墙位置及断面尺寸正确，支模前，应在离基础顶面50-80mm处严格按砼外墙位置先焊φ16钢筋顶棍（顶棍长和相应砼壁厚相同），顶棍间距600mm，以控制模板位置并防止模板位移。支模过程中，每隔1500mm在墙水平筋上设置φ16钢筋顶棍（可临时用铅丝绑扎固定），以保证墙体厚度。
在管道穿过防水砼结构预埋套管，套管上加焊止水环，止水环与套管满焊严密，安装穿墙套管时，先将套管按图将位置标高找准，予以临时固定，内部填水泥袋。
管廊墙身模板安装时，墙身模板变形缝按设计位置设置，做到两端竖直、平整，上下贯通，变形缝的填塞符合设计及规范要求。
在模板施工前，模板内涂刷脱模剂并安装严密，严禁使用废机油作为脱模剂。
5.3.6侧墙、顶板混凝土浇筑
本管廊侧墙及顶板砼一次浇筑。
浇筑混凝土前，对模板进行检查，对模板内杂物、积水清理干净。模板如有缝隙，用橡胶密封条填塞严密，再用腻子灰修补刮平。在自检合格报监理工程师检验，通过验收后方可进行混凝土浇筑。
模板验收检查项目

混凝土分层浇筑，每层的浇筑厚度30cm左右，并保证上层混凝土浇筑在下层混凝土初凝前完成，混凝土沿高度均匀上升，混凝土一次性连续浇筑完毕。施工时采用插入式振捣器振捣，振动器在施工中移动间距不超过振动器作用半径的1.5倍，与侧模保持5～10cm的距离，振捣混凝土上层时，插入下层混凝土5～10cm，每处振动完毕后边振动边缓慢提起振动器，即“快插慢拔”，插入深度不超过振动器长度的1.25倍。振动时避免碰撞模板。插入点均匀排列，排成“行列式”或“交错式”。混凝土须振动到混凝土停止下沉、不再冒气泡、表面呈现平坦、泛浆的程度。振捣过程要严防漏振或过振发生，以免混凝土结构表面产生蜂窝、麻面。
浇筑混凝土期间，设模板工检查模板等稳固情况，当发现有松动、变形、移位时，及时处理。混凝土浇筑完成后，及时作抹面处理。并进行覆盖保湿养护，防止表面产生裂缝。
5.3.7模板、支架拆除
砼浇筑完毕，待强度大于2.5Mpa，且能保证砼表面及棱角不因模板拆除损坏时方可拆除侧模；顶板模板拆除时，砼强度必须达到设计强度的75%。
模板拆除的顺序和方法，应遵循先支后拆，先非承重部位以及自上而下的原则；拆模时，严禁用大锤和撬棍硬砸硬撬；拆模时，操作人员应站在安全处，以免发生安全事故，待该段模板全部拆除后，方准将模板、配件、支架等运出堆放。
5.3.8养生
砼浇筑初凝后，先用木抹子将底板及墙顶重新搓一遍，采用保湿效果较好的透水土工布覆盖洒水养生，洒水次数应能保持表面充分潮湿。养护时间不少于7天，避免阳光直接照射，产生裂纹。
5.4变形缝施工
5.4.1变形缝材料要求
本管廊变形缝宽度为50mm，纵向设置间距不大于30m，设置时应结合各接口及垂直施工缝位置考虑。综合管廊及其附属工程中的变形缝，包括天然橡胶止水带、抗微生物聚硫密封膏、低发泡聚乙烯板，钢边橡胶止水带型号为CB350X8-50。其性能指标符合下表规定。

天然橡胶材料性能表

抗微生物聚硫密封膏材料性能表

低发泡聚乙烯板材料性能表

5.4.2变形缝施工
管廊变形缝处端模采用15mm厚高强竹胶板，端头每60cm用双φ48钢管做横梁固定。施工时须先预埋钢边止水带，中埋式钢边橡胶止水带沿底板、侧墙、顶板兜绕成环设置。如下图。
变形缝内填塞5cm厚低发泡聚乙烯板，板两侧填塞抗微生物聚硫密封膏，深度不小于5cm。

5.4.3变形缝注意事项
⑴变形缝所用产品都应严格按照生产厂家推荐的方法装卸、放置、装配和安装。
⑵当温度低于10℃时不应浇筑热浇封缝料。
⑶变形缝嵌缝材料施工前，应对变形缝进行检查，使其符合图纸要求，并将预留凹槽内混凝土打毛，清扫于净。
⑷止水带宽度和材质的物理性能应符合设计要求，且无裂缝和气泡；接头应采用热接，不得重叠，接缝应平整、牢固，不得有裂口和脱胶现象。
⑸止水带中心线应和变形缝中心线重合，止水带不得穿孔或用铁钉固定。
⑹止水带在施工过程中严禁在阳光下曝晒，露在外面的止水带应采用草袋等覆盖，避免紫外线辐射产生老化。
⑺止水带要采用钢筋夹定位措施，固定牢固，避免混凝土振捣过程中移位。
⑻水平安装时止水带应呈盆形，结扎在固定用钢筋框上，以防止止水带下面存有气泡，形成渗水通道。
⑼变形缝顶板迎水面处预留嵌缝槽，以双组份聚硫密封膏嵌填。在浇捣混凝土时，于设计的位置预埋呈退拔状的金属或硬木条，并在表面涂抹脱模剂，以利退拔。
⑽嵌缝施工宜在混凝土达到设计强度后进行。
5.5施工缝处理
管廓施工时不得设置竖向施工缝。垂直施工缝也应尽量减少设置数量，并尽量结合变形缝的位置设置。
本管廊纵向设置一道水平施工缝，位置在底板往上35cm处。水平施工缝新旧混凝土交接面应清除垃圾；水平施工缝埋设3厚300宽镀锌钢板止水带，钢板止水带须定位牢固，保证止水带预埋线型及高度。镀锌钢板连接采用搭接焊，保证止水效果。

所有施工缝接缝面均需涂布水泥基渗透结晶型防水涂料，用量为1.5kg/m。其材料性能应符合下表要求：
水泥基渗透结晶型防水涂料性能表

5.6防水施工
根据GB50108－2008相关标准，本地下结构防水等级为二级。主要包含混凝土结构自防水、变形缝、施工缝防水、结构外侧防水涂料及卷材防水。二级防水的指标要求为：渍面积不应大于总防水面积的2/1000；任意100m 防水面积上的湿渍不超过3处，单个湿渍的最大面积不大于0.2m ；平均渗水量不大于0.05L/（m·d），任意100m防水面积的渗水量不大于0.15L/（m·d）。
5.6.1混凝土结构自防水
本工程采用C30抗渗混凝土，抗渗等级P6，当管廊埋深超过10m时抗渗等级P8，混凝土中掺加水泥基渗透结晶型防水材料，掺量为2kg/m（砼）。其施工时需注意以下方面：
⑴混凝土材料需经检验，细骨料除了能满足一般要求外，也应该用较大粗径的中粗沙，细度模数以2.5~2.8mm为宜，以减少水泥及水的用量，降低水化热，提高混凝土的抗渗性能。
⑵试验室试配混凝土配合比时，试配的抗渗等级应按设计要求提向0.2MPa。
⑶防水混凝土中各类材料的总碱量（Na2O当量）不得大于3kg/m ；氯离子含量不应超过胶凝材料总量的0.1%。
⑷外加材料：一般混凝土中掺加适量的UEA膨胀剂。以起到微膨胀作用，从而调节收缩变形产生的混凝土裂缝。
⑸为避免混凝土裂缝的出现，通常要掺加水泥重量0.5%~3%的缓凝剂，以调节混凝土的凝结时间；为减少混凝土的用水量， 要掺加适量的减水剂。
⑹砼外墙所用穿墙螺栓中间必须加焊止水片。并设置兜绕成环的钢片止水环及单组份聚氨酯膨胀密封胶。螺栓套管上兜绕裹紧水膨胀橡胶止水圈或水膨胀腻子止水条一圈，并应加堵头防水。
⑺浇注砼时应连续施工，避免留施工缝，保证三班倒的工人人数，并应有机动指标。
⑻砼浇筑前应进行各项预检、隐验工作，特别是管道和预埋件穿墙处、固定模板用的防水拉杆等是否已做好防水处理，合格后方可开始浇筑。
⑼防水混凝土结构内部设置的各种钢筋和绑架铁丝不得触及模板。
5.6.2变形缝、施工缝防水
变形缝在板和墙的位置应对齐。变形缝防水应采取多道防线，缝内的防水材料应确保在0.6MPa水压下、缝张开量为15mm时不漏水。
除严格做好变形缝、施工缝的填缝料施工外，必须严格控制各种接缝的数量，以降低渗水薄弱面的数量。
所有施工缝接缝面均需涂布水泥基渗透结晶型防水涂料，用量为1.5kg/m。
5.6.3结构防水层施工
本管廊外侧防水层体系为：
⑴管廊侧壁及顶板外侧刷喷涂高弹橡胶沥青防水涂料，厚度不小于2mm；
⑵管廊底板底在底板浇筑前预铺反粘（冷粘）3厚自粘性SBS改性沥青防水卷材；
⑶顶板及底板外侧上表面在防水涂料（卷材）施工完成后，再进行50mm厚的C20细石混凝土保层施工（不要求设置分仓缝）；
⑷侧壁外表面在防水涂料（卷材）施工完成后，再进行50mm厚的喷射混凝土保护层施工（不要求设置分仓缝），喷射混凝土采用 C20细石混凝土，三天强度不低于10MPa。
⑸通风口、分配电所、投料口顶板附加防水措施

5.6.3.1高弹橡胶沥青防水涂料施工
本工程在管廊侧墙及顶板采用高弹橡胶沥青防水涂料。该防水涂料为双组份材料，第一份为水溶橡胶沥青乳液，第二份为破乳剂。调制好后，通过压力喷涂机械喷出，形成雾化状态，两组份在到达混凝土基面时达到更均匀的融合，从而形成橡胶沥青涂模，起到防水作用。其施工工艺流程为：
细部增强层施工
试喷涂
材料搅拌
基面处理
材料准备

验收及成品保护
大面积施工

⑴材料准备
防水材料应入库存放，或选择干燥通风处，其底部要垫高并做防潮处理，现场准备塑料布，阴雨天及时铺盖压实，不得水浸或雨淋。其材料性能要求如下：
高弹橡胶沥青材料性能表

⑵基面验收处理
防水涂料喷涂前必须对所有的结构基层、细部节点做加强处理。主要是结构表层、阴阳角、分隔缝、穿透墙面管根、表面裂缝等部位，具体做法如下：
1）对明显凹凸处或不规则的突出表面进行剔除，并用高标号砂浆抹平，抹平后，达到基层不能起皮、起砂；
2）用铲刀清理施工表面上的所有泥块或松动的建筑垃圾，并清扫干净；
3）剔除所有砼表面分隔缝凹槽内杂物、灰浆等，并用细砂溜平；
4）穿墙的管件等应在防水层施工前安装牢固，不得有松动情况；
5）砼表层裂缝超过2mm时要进行修复处理，处理后方可进行施工；
6）喷涂施工过程中不得交叉作业或有任何物体落下。
⑶阴阳角的防水施工
1）检查并清理基层平面与立面结构交接处的阴阳角，阴角R=50mm圆弧角；
2）沿阴阳角直接喷涂A料进行浸润加强，要求转角各半；
3）细嘴喷枪喷涂0.8mm厚喷涂高弹橡胶沥青涂料作加强层；
4）大面积喷涂至设计厚度（不小于2mm厚)。
⑷基层裂缝的防水处理
1）对基层裂缝清洁干净，无灰尘，无砂粒；
2）对2mm以下的裂缝喷涂或涂刷一道喷涂高弹橡胶沥青防水涂料加强层，2mm以上的裂缝先用速凝水不漏水泥或高强度水泥砂浆进行填缝，再喷涂或涂刷一道喷高弹凝橡胶沥青防水涂料加强层
3）经检查满足喷涂条件，开始喷涂。
⑸施工拼缝的防水处理
1）施工拼缝的基面处理：用钢丝刷及铲刀等将拼缝处的尖锐物铲除，保证该位置无尖锐突起。
2）速凝型堵漏灵修补错位及跑浆严重处：采用速凝水不漏配制成可塑状，用刮板或铲刀修补，保证基面无外露石子、孔洞等。
3）喷涂或涂刷型处理全部施工缝：将全部施工缝位置用喷涂高弹橡胶沥青防水涂料喷涂或涂刷涂料修
