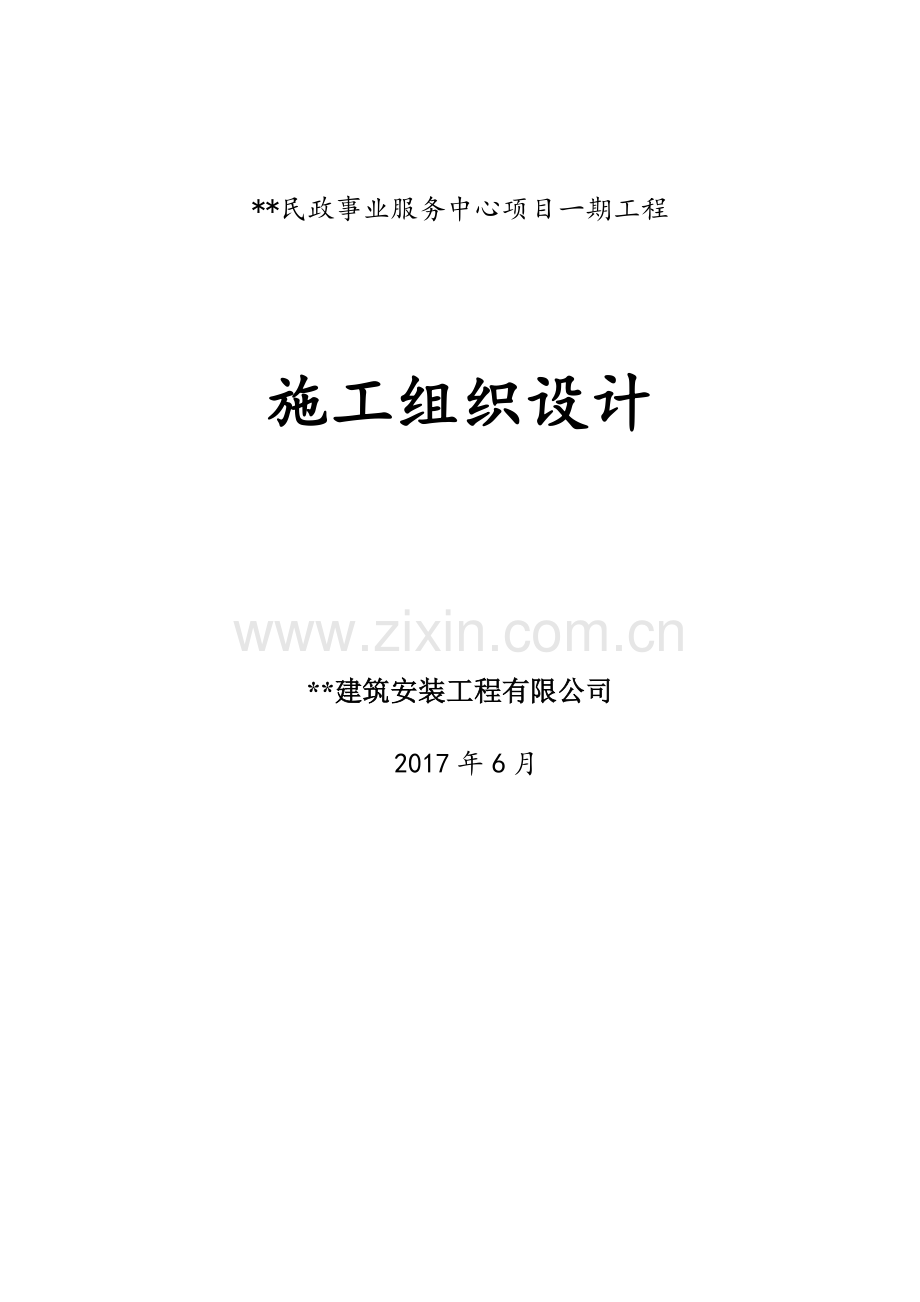

**民政事业服务中心项目一期工程

施工组织设计

**建筑安装工程有限公司

2017年6月

目 录

第一章 编制说明 3
第二章 工程概况及工程特点 4
第三章 项目控制目标的制定 5
第四章 施工部署及现场平面布置 7
第五章 施工方法及主要技术措施 9
第六章 工程质量保证措施 61
第七章 安全生产措施 73
第八章 文明施工措施 81
第九章 环境保护管理体系与保证措施 82
第十章 施工进度计划及保证措施 85
第十一章 项目管理组织机构 94
第十二章 主要施工机具、劳动力使用计划 98
第十三章 冬雨季施工措施 101
第十四章 成品及半成品保护措施 104
附表一：拟投入本标段的主要施工设备表 110
附表二：拟配备本标段的试验和检测仪器设备表 111
附表三：劳动力计划表 112
附表四：计划开、竣工日期和施工进度网络图 113
附表五：施工总平面图 114
附表六：临时用地表 115

第一章 编制说明

1.1 编制目的及依据
（1）编制目的
本施工组织设计是对**民政事业服务中心项目一期工程施工组织的总体构想和部署，它体现了我公司对本工程施工的总体构思和部署，是本工程施工实施的指导性文件，若我公司有幸中标，我们将遵照公司的技术管理程序，在图纸会审之后，按照施工组织设计确定的原则，编制详细的单项工程施工方案，指导我公司通过对本工程施工全过程的科学管理，保质、保量、按期完成合同约定的全部施工任务。
（2）编制依据
本施工组织设计是为**民政事业服务中心项目一期工程项目施工提供完整、详尽的指导文件，为施工提供一定的参考依据，并为该工程的质量、安全、资源消耗提供一个定性定量的指标。在编制本施工组织设计的时候，是以实事求是、科学管理的态度为指导思想的。本施工组织设计是以建设业主提供的设计文件及施工企业的生产能力为基础，以整个建设项目为对象编制的，是指导整个建设项目施工的技术文件。
其主要编制依据包括：
1、**民政事业服务中心项目一期工程项目施工招标文件；
2、**民政事业服务中心项目一期工程项目施工图纸；
3、河北省及**有关建筑工程管理、市政管理、环境保护等地方性法规及规定；
4、本工程施工现场及周边环境的实际情况；
5、《建筑地基基础质量施工验收规范》 （GB50202-2009）；
6、《工程测量规范》 （GB50026-2008）；
7、《混凝土结构工程施工质量验收规范》 （GB50204-2011）；
8、《混疑土外加剂应用技术规范》 （GB50119-2003）；
9、《普通混凝土用砂质量标准及检验方法》 （JGJ52-2006）；
10、《钢筋焊接及验收规范》 （JGJ18-2012）；
11、《砌体工程施工质量与验收规范》 （GB50203-2011）；
12、《建筑地面工程施工质量验收规范》 （GB50209-2010）；
13、《建筑装饰装修工程质量验收规范》 （GB50210-2011）；
14、《屋面工程质量验收规范》 （GB50207-2002）；
15、《建筑电气工程施工质量验收规范》 （GB50303-2011）；
16、《建筑给水排水及采暖工程施工质量验收规范》 （GB50242-2002）；
17、《建筑工程施工质量验收统一标准》 （GB50300-2010）；
18、《施工现场临时用电安全技术规范》 （JGJ46-2005）；
19、《建筑施工扣件式钢管脚手架安全技术规范》 （JGJ130-2011）；
20、《建筑机械使用安全技术规范》 （JGJ33-2012）；
21、《建筑施工安全检查标准》 （JGJ59-2011）；
22、《建筑节能工程施工质量验收规范》 GB50411-2007；
23、《建筑物防雷检测技术规范》 GB/T21434-2008；
24、《外墙外保温工程技术规程 》 (JGJ144-2008)；
25、《建筑工程消防验收规范》 DB33/1067-2010；
26、《建筑基坑支护技术规程》  JGJ 120-12；
27、《安全防范工程技术规范 》 GB 50348-2004；
28、《智能建筑工程质量验收规范》  GB 50339-2003 ；
29、《建筑防腐蚀工程施工及验收规范》  GB 50212-2002 ；
30、《建筑涂饰工程施工及验收规程 》 JGJ/T29-2003；
31、《塑料门窗安装及验收规程 》 JGJ 103-2008；
32、《施工企业安全生产评价标准》  JGJ/T 77-2010；
33、公司内部的质量、安全管理文件。
1.2 编制原则及内容
（1）编制原则
1、严格遵守现行的技术规范、施工规范和质量评定与验收标准的相关规定；
2、坚持技术先进性、科学合理性、经济适用性与实事求是相结合的原则。
（2）编制内容根据**民政事业服务中心项目一期工程项目施工招标文件所要求的全部内容。
第二章 工程概况及工程特点
2.1 工程概况
本工程位于**路北区西外环果园乡李官屯村区域，东侧为西外环路，主要建设内容及规模：主要内容包括：1#楼神经病人福利院(民政对象）A连廊、2#老年养护楼、3#餐厅附属楼B连廊、4#精神病人福利院（社会救助）C连廊，门卫、围墙及室外配套设施等工程；该工程建设单位为**政府投资工程建设管理中心，承包方式施工总承包，工期为680个日历天，承诺质量等级为合格。
2.2 建筑概况
1、建设规模：建筑面积约为35000平方米。。
2、设防烈度：8度；
3、设计使用年限：50 年。
2.3 结构概况
本工程为框架结构，基础为独立基础、筏板基础。混凝土采用商品砼。
2.4 施工条件及工程特点
（1）本工程施工现场在**路北区西外环果园乡李官屯村区域，东侧为西外环路。
（2）由于本工程现浇结构较多，模板、脚手架等周转材料需用量较大，因此施工前要提前作好此类材料的购置和贮备准备工作。
（3）根据业主提供的现场供水管、排水口、供电电源等，确定施工现场内供水、供电以及排水的走向。施工组织设计中水、电源暂按施工平面布置图所示布置，施工中可根据实际情况另作调。
第三章 项目控制目标的制定

3．项目控制目标的制定
3.1项目控制目标的制定程序

编制施工组织设计
确定施工项目计划总目标
分解总控制目标
形成控制目标体系
项目经理部、部门、班组、操作人员
执行承包合同中的施工项目总目标
收集各控制目标
制定的依据
与公司签订目标责任书
确定控制目标
制定各阶段控制目标和年度控制目标
落实控制目标明确责任
责任者提出控制措施

3.2项目目标控制的全过程也即施工项目管理的全过程
项目目标控制
事先控制
事中控制
事后控制
投标→签约→施工准备
项目施工→验收交工
总结结算
施工项目管理

3.3本工程项目目标控制的基本任务与方法：
控制目标
控 制 任 务
采用方法
进度控制
.使施工顺序合理、衔接关系适当，均衡有节奏施工
.实现计划工期，（合同工期）要求
网络图法
质量控制
.使分部分项工程达到质量检验评定标准的要求
.实现施工组织设计中保证施工质量的技术组织措施和质量等级，保证合同质量目标等级的实现
检查对比法
数理统计法
方针目标管理法
成本控制
.降低每个分项工程的直接成本
.实现项目经理部盈利目标
.实现公司利润目标和合同造价
价值工程法
偏差控制法
估算法
安全控制
.实现施工组织设计的安全规划和措施
.控制劳动者、劳动手段和劳动对象、使人的行为安全
.物的状态安全
.控制环境、消防环境险源
安全检查表法

第四章 施工部署及现场平面布置

4.1 布置原则根据招标文件中的有关说明，施工平面布置将依据总体规划图及现场场地的实际情况，并结合施工组织设计中所提出的施工总体目标（质量、工期、安全文明施工和环保等）进行施工平面的布置。施工总平面布置合理与否，将直接影响施工进度和安全施工管理，施工平面布置原则应为：
（1）在保证施工方便的条件下，尽量节约施工用地。
（2）在保证施工需要和文明施工的前提下，减少临时设施投资，同时还要保证适用。
（3）在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，避免造成二次搬运。
（4）平面交通上，尽量避免土建、安装与办公区相互干扰。
（5）符合施工现场卫生及安全技术要求和防火规范。施工平面布置时，充分利用拟建工程施工用地内的临时空地，保护周边现有环境；按规划设计进行布置，同时保证实用、方便、快捷，使材料和构件运输方便。
4.2 施工总平面的总体布局规划
（1）平面功能划分
根据施工现场的实际情况及施工平面的要求，项目部拟把施工现场划分为施工区、办公区两大块，各区域之间保持相对独立，互不影响。施工区域周围用临时围墙进行全封闭，入口处设立五牌二图（即：工程概况牌、安全生产纪律牌、文明施工牌、质量监督牌、消防保卫牌和施工平面布置图），建筑物四周防护随主体施工进度用密目式安全网进行封闭。施工现场还将设立门卫室对所有出入施工现场的人员均进行登记，凭证出入。
（2）施工区规划
施工现场的布置根据创建标准化文明工地的具体要求，力求现场做到干净整洁，合理布置施工机械。结合规划道路和地下管线情况，对材料堆场及临时道路进行硬化，以便使其成为以后永久道路的基层。
施工现场内设置钢筋加工棚及木工加工棚，施工现场的排水系统结合临时设施的布置情况沿建筑物四周砌200×350mm的明沟通向沉淀池，搅拌站旁砌200宽地沟，形成地表水和污水相结合为一体的排水管网，沟末端设沉淀池（800×800×1000），施工废水经沉淀后排入排水沟，并在大门入口处做5000×800×600砖砌沉淀槽，对进出施工现场的车辆进行清洗，禁止车辆携带泥砂上路，污染周边环境，对沉淀池内的泥砂定期进行清理，污水经澄清后排入附近排水沟内。施工临时用水、用电从甲方指定地点接入，各种管线穿硬质PVC管后埋地敷设，埋深≥200mm，以免被车辆压坏。
（3）办公区域规划
办公区临时设施本着既方便生产管理又工作和因陋就简、勤俭节约的原则来确定，依次设立现场办公室、业主监理室、现场会议室、值班休息室及卫生间。
4.3 给水
（1）从建设单位指定位置接入水源，管径DN75，并做水表井；
（2）围绕施工现场敷设管径DN75的消防环线，设室外消火栓，配25米水龙带，19毫米水枪。消火栓设昼夜明显标志，消火栓周围3米范围内不得堆放其它物品；
（3）从环线引支管，枝状分布。分供办公区、大门冲洗用水；
（4）沿主体结构设管径DN65的生产消防竖管。
4.4 施工临时用电
根据施工现场的实际情况来布置施工临时用电的线路走向、配电箱的位置及照明灯具的位置。电源电缆引下根据现场用电负荷确定电缆截面。现场布置，均按三级配电，二级保护。本工程临时用电均从甲方提供的变压器引出，并进入本施工现场的红线内，在红线内设总配电箱室，从甲方提供电源位置采用三相五线制配线引入总配电箱室。施工现场内配电方式采用TN-S系统，并在总配电箱室处做重复接地一组，接地电阻小于4Ω。据体布置详施工平面布置图：（附后）

第五章 施工方法及主要技术措施

5.1 施工测量
（1）测量依据
1、本工程的定位图和施工图；
2、业主提供的测量控制点（基准点）；
3、《工程测量规范》（GB50026-2008）；
（2）测设要求
1、量距所用钢尺必须采用有专业资质生产厂家出产的合格产品，钢尺在使用前应进行检测和校验。
2、现场测量应固定人员。采用钢尺测距时应采用三次读数后取中数的读数方法。
3、所有量距尽量保证在同一水平面上进行，如不能保证在同一水平面上进行，所测到的数据应进行高差调整。
（3）测量方法
本工程测量方案分为四个部分：平面控制、高程控制、垂直度控制、沉降观测、结构施工测量、装修施工测量。
1、平面控制
a、用经纬仪放出建筑物的主要轴线点，并引出作好引桩，引桩采用C20混凝土浇筑，内埋φ20圆钢作标识。
b、用经纬仪和50m 钢尺进行检查改正，直至满足施工要求，用混凝土对引桩进行保护，并做好醒目标记。
c、绘制详细的控制轴网图。
d、基础施工完毕后，在±0.000结构面进行一次轴线闭合检查。
e、轴线控制用经纬仪向上传递，控制点设置在建筑物外侧，平面分别位于建筑物四周处，逐层向上传递。
2、高程控制
a、在首层平面易于向上传递标高的位置布设基本传递高程点，用DS1水准仪往返测量，测设合格后，用红色油漆标记三角符号并在旁边注明建筑标高，以红三角符号的上顶线为标高基准，在同一区域、同一平面内红三角符号不得小于三个，间距分布均匀并在满足结构施工的需要，用红三角符号需设在同一水平高度，其误差控制在±5mm 内则认为合格，在各层标高施测时，应后视其中的两个三角符号下顶线以作校核。
b、±0.000以上各层的标高传递均用首层红三角符号上顶线为标高基准，用检定合格的钢尺向上引测，并在投测层标记红三角符号，复检校核合格后，方可在该层施测。
c、在结构施工到一定高度后，应重新引测相应的结构标高，以保证拟建建筑物的质量要求。
d、标高测量误差：±20mm；竖向高度测量误差：±20mm；
e、高程基准点的测设：
①对场内设置的水准点，每月应定时联检一次，以作相互校核。仪器采用DS2 精密水准仪，精度按二等水准技术指标执行。
②对检测后的数据进行核算，核算成果须进行分析，以保证水准点使用的准确性。
f、控制点的保护：
控制桩按测量规程规定的标准进行埋设，一般埋设在有坚固土层的地方，桩顶周围砌筑20cm 高的保护台。
3、垂直度控制
a、室外各大角的垂直度采用经纬仪控制，室内垂直度控制采用铅锤控制。
b、垂直度测量细则：
①根据结构平面图，因工程±0.000 处确定工程垂直度控制点，室外控制点一般设置在结构转角处或结构柱上，室内应在预留洞口处设置。
②随着楼层的增加，及时用经纬仪和铅锤将各控制点引测到适当位置，按照测出的控制点对工程桩、梁及墙体进行复合，将垂直度偏差控制在规范允许偏差范围内。
4、沉降观测
根据总平面图及施工平面布置图，在拟建建筑物的四周布设沉降观测水准点，布置成闭合环型，水准基准点应埋设在变形区以外的岩土层上，使其稳固可靠且通视条件良好，以保证观测工作的顺利进行。各点的坐标和绝对高程待布设完毕后进行实测，记录测量成果资料。
根据要求，施工期间每施工完一层观测一次，建筑物竣工后，第一年每三个月观测一次，第二年每六个月观测一次，以后每年观测一次，直到沉降稳定。若施工期间中途停工超过两个月，应在停工的竣工前进行观测，如发现上升和大量下沉现象应进行重复观测加以证实，并及时向业主和设计人员反映。每次观测前对所用仪器的设备，应进行检验，并作好详细记录。每次沉降观测时，先应检查沉降水准基准点的高程，确认无变动后，才能进行沉降观测，否则，需对水准基准点成果进行重新确认和调整，然后再进行沉降观测。沉降观测是比较精细的测量操作，每次沉测时，为保证其成果的正确性，应做到：
（1）采用相同的图形（即观测线路）和观测方法；
（2）使用同一台仪器和设备；
（3）固定观测人员；
（4）在基本相同的观测环境和条件下进行作业；
（5）作专门的沉降观测成果记录；
（6）严格按照施工方案和操作规程施测，遵守各项技术规范和安全操作规程。
5、结构施工测量
（1）结构竖向投测：
控制轴线投测采用外控法。当控制轴线投测至施工层后，应组成闭合图形，校测合格后，再测设细部轴线，然后据此测设墙、柱、梁、门窗洞口等边线。
（2）施工层放线：
放线前应在平面上校核轴线，闭合后测设细部轴线，后以此为准测量墙、柱、梁、洞口的边线。
（3）高程的竖向传递：
1）工程主体结构施工时，保证传递到施工楼层的标高点不少于3 个，以便进行互相校核。
2）各层标高的传递起始点均以首层50cm 控制线为准，以防止层间误差的积累，标高传递时采用钢尺沿铅直方向（经纬仪配合）向上量至施工层。钢尺丈量时应考虑各项改正数。
3）钢筋混凝土墙体、柱施工测量：
①墙、柱钢筋绑扎完毕后，在竖向主筋上测设标高点，用红笔标注，作为支模和浇筑混凝土的依据。测法和误差应符合上述施工层抄平的规定。
②柱支模后，用经纬仪校核模板垂直度，校核时用经纬仪在相互垂直的两轴线上同时测量。
6、装修施工测量
（1）地面工程的施工测量：
①标高的传递方式采用在楼梯间和窗口处进行传递。
②测设50cm水平控制线：50cm水平控制线的测设允许误差应符合测表1的要求。室内的50cm水平线是控制地面标高、门窗安装等项目的重要依据，在弹墨线时应注意墨线的宽度不得大于 1 mm。防止误差扩大。
③用水准仪检测地面面层的平整度和标高时，水准仪的间距应符合以下要求：大厅应小于5m、房间应小于2m。
（2）门窗安装施工测量：
①从建筑最顶层找出外窗口的边线，用线坠将边线向下引测，并采用经纬仪进行校核以保证精度。
②门窗口的水平位置由室内50cm 水平控制线确定，向上反到窗下皮标高，并弹线找平。各门口应从水平控制线测设门口上皮标高并拉通线，保证所有的门在同一水平线上。
5.2 基础施工
5.2.1 土石方工程的施工方法
一、施工准备工作
①.根据建设单位提供的建筑红线、控制桩、水准点和施工图纸，进行测量放线工作，基坑开挖范围内所有轴线桩、水准点都引至围墙上，并在围墙上涂红油漆。
②.基坑开挖边线就是支护桩的内边线。
③.施工用电
由于挖掘机、翻斗汽车均自带照明，故沿围墙每10m安置一盏1000w碘钨灯。
④.施工用水
土方运输车辆出入口，设置回形截水沟及沉淀池，冲洗设备一台，三相潜水泵2台（备用冲车），在降水管上接Φ50管2根，然后接消防带冲洗土方运输车辆。
⑤.办理交通、城建、市政、市容、环卫等有关手续，准备弃土场地，办理运土及渣土消纳手续。
⑥.冲洗水源，扫把、铲子、棕垫，挖土机械等准备。
二、土石方开挖
①.机械选择
本工程基坑开挖选用反铲挖土机，配备自卸汽车挖运施工，选用分层开挖的方法。由于场地狭窄，选用CAT320反铲挖土机挖土，配备东风自卸汽车运土。
②.分层挖土
土方开挖采用分层开挖，每1.5m深为一层，放坡系数为1：0.75。挖完一层，待修完边坡网喷后，再挖下一层。
③机械挖土过程中，应配以人工修坡，桩间土未网喷之前不能进行下层挖土，在将挖至设计标高后，预留300厚余土人工检底，运至挖土机开挖半径内。
三、基底清理
①.基底清理采用人工捡底，捡底厚度为300mm，以后浇带为界划分为多个施工区段，分段流水施工，主要从东依次向西捡底。人工捡底时配以50装载机一台，辅助捡底土方运输至机械挖土区，最终由运输车辆运出基坑。
四、基坑变形观测：
为了掌握边坡稳定情况，每天对边坡水平位移情况进行观测，当边坡变形突然增大的情况发生时，立即停止施工，研究变形增大的原因，讨论对策，经设计人员认可并调整解决完毕后，方可继续施工。确保边坡的稳定。
五、安全要求和保证措施
①.开工前全面调查地上、地下障碍物和管线情况，进行具体位置交底，对暂未处理的要求竖立明显标志。
②.本工程场地狭小机械施工配合工种多的特点，应制定安全措施，建立安全责任制并定期开展安全活动。
③.机械挖土时遵守挖土机的安全操作规程，注意机械之间、机械与人之间的距离，施工机械不得撞击挖孔桩，网喷混凝土。
④.严禁非电工人员动用设备、供电线路，供电线路要架空或埋入地下，防止机械碰压。
⑤.基坑四周搭设防护栏杆，深度超过2m要设马道或设置专用上下梯子。
⑥.机械挖土现场出入口要设安全岗，配备专人指挥车辆，汽车司机要遵守交通法规和有关规定，按指定路线行驶，按指定地点卸土。
⑦.遵守本地区，本工地安全、保卫、场容、消防、市容、环卫、交通等管理规定，派专人清扫马路。加强对民工管理教育，民工要有“三证”，做到合法用工，上岗前要进行安全交底和安全教育。
⑧.开挖过程中遇到文物时要及时停止开挖，并上报相关部门。
六、环境卫生要求和保证措施
①.选择噪声低，振动小，公害小的挖机和汽车，凿混凝土尽量选在白天，减少对现场周围居民的干扰，同时做好周围居民的安抚工作，取得谅解，相互配合。
②.各种机械作业时尽量减少噪声，禁止在现场鸣笛轰油门。
③.控制汽车装载量，汽车驶出现场前要配专人拍实车糟，盖好盖板，为防止汽车轮胎夹土污染道路，现场出入口设排水沟，高压水冲洗轮胎。
④.搞好门前卫生“三包”，设专职清扫人员，随时检查运土沿途汽车遗撒情况，及时清理。
⑤.建立积极配合城管监查部门的检查制度。
⑥.及时通报重大危险源，夜间施工提前公布安民告示等信息。
⑦.针对扰民及投诉现象建立对外协调制度，定期走访，及时处理居民关注的问题。
七、事故应急预案
为贯彻落实“中华人民共和国安全生产法”，落实“安全第一，预防为主”的方针。避免土方开挖时和基坑施工时事故发生及时施救过程中的无准备、盲目性，特制定此应急处理救援预案。
①.应急处理预案的日常协调和指挥机构
1).项目成立应急领导小组
组长：项目经理
副组长：项目副经理、项目技术负责人
组员：各施工工长、质安人员、现场保卫人员等
2).人员职能分工
组长：为应急组织的总负责人，组织检查应急措施的可行性和应急器材的有效性。
副组长：为日常工作的负责人，两名副组长现场轮流值班，作为事故发生的应急总指挥。
组员分工：事故一旦发生，施工工长立即赶往事故现场，维持秩序，（如触电事故，保卫人员负责切断事故区电源）防止二次事故的发生。质安员根据事故发生的实际情况，移动电话请求社会救援并报告项目经理及甲方现场代表。保卫人员负责守侯在大门口，为社会救援提供情况。
②.应急救援组织及器材准备
应急救援组织措施要求：
1).建立应急救援组织，制定生产安全事故应急救援措施；
2).组织专兼职应急救援人员；
3).添置事故施救的应急有针对性的器材等，如：长梯、绳索，担架等；
4).准备常规的物品与药品；
除以上组织措施及针对性的抢救器材外，必须树立“安全第一，预防为主”的思想，使事故尽可能的减少。
③.作好危险因素和应急措施的知情权
对现场施工人员必须进行三级安全教育，必须针对作业岗位及工作内容进行安全技术的书面交底。
④.基坑作业安全事故的抢救
基坑作业安全事故的抢救的抢救要坚持及时、得当，有效的原则。明确有关部门人员都应支持，配合抢救工作。同时拨打120电话。根据预案采取有效措施组织抢救。防止事故扩大、减少伤亡和财产损失。严格执行有关救护规程和规定。注意保护事故现场，协助事故调查。如有严重受伤者立即送往最近的人民医院进行救护。
5.2.2基础钢筋工程
1、钢筋施工顺序
翻样→配料→梁底板钢筋绑扎→班组自检→项目部检查→报监理、业主验收→下道工序施工
2、钢筋进场和复试必须严格按照要求抽检，未拿到质保书和复试报告，不得使用，对锈蚀等不符合规范要求的不得使用，底板钢筋保护层应符合图纸要求。
3、钢筋制作安装应严格按翻样单进行，成型钢筋编号挂牌，以免混用，绑扎按翻样要求顺序进行，钢筋焊接接头必须现场进行抽样，进行物理焊接试拉试验，合格后方可进行下道工序。
4、柱、墙板插筋按照轴线定位，确保主筋垂直度箍筋接头相互错开，为保证基础上部主筋的准确性，待基础梁绑扎完成后，用经纬仪将柱轴线引到钢筋面层，注明标志，在竖向筋周边焊定位框，并把柱主筋焊牢。
5、钢筋加工的各道工序，都应建立质量交接制度。钢筋绑扎安装完毕后，必须经过检验，并办理隐蔽工程验收签证手续。

5.2.3基础模板工程
⑴、承台采用胶合板，胶合板的图示尺寸按大样图施工，尺寸不得随意修改。
⑵基础梁模板采用胶合板，模板制作按木模翻样要求进行编号备用，立模按模板翻样详图施工。确保模板、支撑的可靠性并且有足够的强度和刚度，对模板工程所用的材料必须认真检查选取，不得使用不符合质量要求的材料，模板工程施工应制作简单，操作方便，牢固耐用，运输整修容易等特点。
⑶、施工时，先放样弹线，按图纸弹出工程结构的外轮线，还应弹出模板的安装线或检查线，施工轴线，标高线，几何尺寸必须正确。
⑷、模板施工前，要求场地干净，平整，所有予埋件及予留孔洞，必须检查验收，确认准确无误后，请监理工程师验收签证。
⑸、模板施工，必须严格按弹出线施工，保证构件轴线尺寸，结构标高，几何尺寸准确，立模时严格按立模翻样详图施工，保证模板，支撑的可靠性，若有影响模板施工处应及时整改，竖向结构的钢筋和管线先用架子临时支撑好，以免其任意歪斜造成模板跑位。
⑹、所有可调节的模板及支撑系统在模板验收后，不得随意改动。

5.2.4基础砼工程施工,模板工程
（1）基础砼设计C35，垫层为C15，采用商品砼，为确保工程质量，基础梁一次浇注。垫层都要宽出每边100mm。
（2）基础梁浇筑：浇筑基础梁时，应先在基槽两侧板上弹出标高线，以控制标高尺寸。条形基础应根据其厚度分段浇筑，每段长度宜控制在2-3m距离，各层各段应相互衔接，逐层逐段呈阶梯形状沿条形基础长度方向向后浇筑，不得先把下层全部浇筑完毕再浇筑上一层，连续的基础梁，要求一次浇筑完毕，不得留设施工缝，保证混凝土的浇捣在纵向的搭接时间不超过初凝时间，为确保工程质量，安排管理人员跟班。
⑶浇筑砼注意事项
a、振动棒插点梅花形插入，间距300-500左右。振捣时，要“快插”“慢拔”，以防止混凝土表面先振实，而下面混凝土发生分层、离析现象及防止快拔时，砼来不及补充，留下空间。振动棒插入混凝土后应上下抽动，幅度5-10cm，以排除砼中空气。
b、振动时视砼表面呈水平不再下沉，不再出现气泡，表面泛出灰浆水宜约20-30S。
c、振捣时振动棒不宜紧靠模板，且应尽量避免振动棒碰撞模板、钢筋，予埋件，以防止跑模、钢筋位移等。
d、当混凝土分层浇筑时，振捣上一层砼时，应插入下一层中50mm左右，以消除两层之间的接缝。浇捣砼后，需外露钢筋必须随时清理干净，落下砼及其模板跟部水泥浆应及时清理。
⑷、预埋件和预留洞口
预埋件的留设，可采用直接焊在结构件钢筋上或用短钢筋作为与结构筋的连接件，使预埋件及结构钢筋焊接牢固，保证预埋尺寸符合图纸要求。
预留洞口，应事先按设计尺寸制作木框模，框模安装后，应有足够的稳性和牢固性，承受浇筑后成型，洞口四周按要求加固好钢筋。

5.2.5回填土施工
室内外回填土，待隐蔽工程验收合格后进行，采用3：7灰土回填，其余采用黄土回填，虚铺土厚度不得大于300mm，机械夯实，施工时应做好密实度检验。根据常年地下水位低于该工程地下室的标高，该工程这要求做地坪只要求做防潮地面。

5.3 主体结构工程
7.3.1 主体结构施工程序弹出轴线→绑扎柱钢筋→钢筋隐检→弹出柱中心线、边线及水平标高并做好标志→安装柱模板→浇筑柱砼→搭设梁、板钢筋脚手架→搭设楼梯支撑梁、平台支撑梁→铺设楼梯、楼层底模→弹线（轴线、标高、尺寸验收）→绑扎梁、楼板、楼梯钢筋及管线安装→隐蔽工程验收（包括钢筋、管线、埋件、孔洞）→清理垃圾、浇水湿润模板→浇筑梁、板、楼梯混凝土→养护→拆模→测水平标高、并做好标记→安装预制板→进入下一循环。
5.3.2 钢筋工程
钢筋运至施工现场后，严格按等级、牌号、直径分别挂牌堆放，钢筋堆放离地不小于20cm，钢筋堆放处四周挖设排水沟，以利于排水。
（1）钢筋连接：本工程钢筋全部采用搭接焊，受力钢筋接头位置应相互错开，从任一接头中心至10倍搭接长度的区段范围内，有接头的受力钢筋截面面积占受力钢筋总截面的允许值：受拉区不超过25%，受压区不得超过50%。
（2）钢筋绑扎程序：绑扎钢筋→梁筋→板筋。为保证钢筋工程施工顺利，要求钢筋翻样能及时准确地做出钢筋下料表和各种规格钢筋的需用量计划，并及进做好半成品的加工，力争做到半成品钢筋随出、随吊、随绑扎。
（3）钢筋原材料
1、钢筋进场应有出厂质量证明，物资采购人员应对其外观、材质证明及标牌进行检查，核对无误后方可入场。
2、钢筋入场后及时抽样试验并做好见证取样，试验合格后方可使用。具体要求如下：
a、外观检查：热轧钢筋的表面不得有裂缝，结疤和折叠。钢筋表面允许有凸块但不得超过横肋的最大高度。
b、抽检取样:热轧钢筋进场应分批验收。每批同一牌号、同一规格和同一炉号的钢筋组成，重量不大于60t。允许由同一牌号同一冶炼和浇筑方法的不同炉罐号的钢筋组成混合批。
c、力学性能试验：钢筋进场后，在业主及监理人员的见证下，抽样试验进行力学性能试验。
（4）钢筋加工
1、钢筋加工前，应先去除钢筋上的铁锈，油渍等杂物。
2、钢筋加工要严格按钢筋下料表进行，下料表上应按设计和规范要求，注明需加工钢筋的型号、形状、尺寸及使用部位和数量。
3、根据钢筋使用部位、接头形式、接头比例合理配料，加工时，要本着“长料长用、短料短用、长短搭配”的原则，不得随意切断整根钢筋。
4、钢筋弯曲采用机械冷弯。
5、I级圆盘钢筋加工前，应先调直去锈，调直时，要严格控制其冷拉率。
6、I级钢筋的末端需做180°的弯钩。
7、箍筋加工时，弯曲部分需确保135°，平直部分长度为10d，且箍筋双肢相互平行。
8、加工好的钢筋半成品要在现场指定范围内堆放，且挂牌标识，注明钢筋的型号、尺寸、使用部位及数量，防止使用时发生误用。
（5）梁、柱、板缝钢筋绑扎
1）、柱钢筋绑扎：
1、柱钢筋骨架：
a、先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。
b、根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。为防止骨架变形，宜采用反十字扣或套扣绑扎。箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。
c、穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d 为箍筋直径），弯钩角度不小于135°。
d、在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋，加密范围一般在圈梁上、下均不应小于六分之一层高或45cm，箍筋间距不宜大于10cm（柱脚加密区箍筋待柱骨架立起搭接后再绑扎）。
2、修整底层伸出的柱搭接筋：根据已放好的柱位置线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。
3、安装柱钢筋骨架：先在搭接处钢筋上套上箍筋，然后再将柱钢筋骨架立起来，对正伸出的搭接筋，搭接倍数不低于35d，对好标高线，在竖筋搭接部位各绑3 个扣。骨架调整后，可以绑根部加密区箍筋。
4、绑扎搭接部位钢筋：
柱钢筋必须与各层的梁钢筋绑扎连接，形成一个封闭框架。
2）梁钢筋的绑扎：
1、支完梁模板并做完预检，即可绑扎梁钢筋，如果采用预制骨架时，可将骨架按编号吊装就位进行组装。如在模内绑扎时，按设计图纸要求间距，在模板侧帮画箍筋位置线。放箍筋后穿受力钢筋。箍筋搭接处应沿受力钢筋互相错开。
2、梁与柱钢筋交叉处，梁钢筋宜放在柱受力钢筋内侧。梁钢筋在柱部位搭接时，其搭接倍数或锚入柱内长度要符合设计要求。
3、梁钢筋应互相交圈，在梁交接处的锚固长度，均要符合设计要求。
4、梁钢筋绑完后，应加水泥砂浆垫块，以控制受力钢筋的保护层。
（6）钢筋混凝土现浇板钢筋：
1、板的中间支座上部钢筋（负筋）两端直钩长度为板厚减板钢筋保护层厚度，板的边支座负筋在梁内锚固长度应满足受拉钢筋的最小锚固长度。
2、双向板的底部钢筋，短跨钢筋置下排，长跨钢筋置上排。
3、当板底与梁底平时，板的下部钢筋伸入梁内须置于梁的下部纵向钢筋之上。
4、施工中应参照专业图将需穿楼板及墙体的管线洞口预留，避免事后剔凿，如需增加新洞口时，应视现场情况与设计人商定。
5、楼板钢筋绑扎：
①工艺流程：核验模板标高→弹钢筋位置线→绑扎底层钢筋→安放垫块→敷设专业管线→标识上层钢筋网间距→绑扎上层钢筋→申报隐检→隐检验收签证→转入下道工序。
②双层钢筋网片之间设钢筋马凳，以确保上部钢筋的位置。
③板筋绑扎好后，严禁踩在上面行走。为防止浇筑混凝土时工人踩坏钢筋，铺脚手板作行走平台，供人行走，浇灌混凝土时派钢筋工专门负责钢筋修理。
④在负筋处加设矮马凳。在钢筋绑扎成型后应及时铺脚手板防止踩踏钢筋。
（7）钢筋绑扎的质量要求
1、板钢筋的交叉点应用扎丝扎牢，不得有变形、松脱和位移现象。
2、所有钢筋的规格、间距、根数、位置均应符合设计要求和相关验收规范的规定。
3、所有箍筋均应与受力钢筋垂直，Ⅰ级钢筋弯钩呈135 度角，弯钩长度不小于10d。
4、绑扎网片和钢筋骨架外形尺寸允许偏差（单位：毫米）：
网眼尺寸：±20，骨架宽及高：±5，受力钢筋间距：±10 ，排距：±5，箍筋间距：±20。
5、所有插入筋的规格、尺寸、间距、锚固长度均应符合设计要求。
6、板钢筋网片除靠近外围两行钢筋相交点全部扎牢外，中间部分可交叉间隔交错扎牢。
（8）钢筋绑扎要点：
1、主梁与次梁相交且底面平时，次梁纵筋放在主梁纵筋上面。
2、柱箍筋绑扎前要检查柱主筋位置，如有偏差应及时校正。
3、双向配筋的板，板底短向钢筋放下排，长向钢筋放在上排。
4、楼板上双层钢筋架立采用φ12钢筋撑脚，间距1m一个。
（9）质量保证措施
1、楼板上所有电气管线必须在楼板底层钢筋铺设完后安装，使楼板底面混凝土保护层达到设计和规范要求。
2、柱、梁、板钢筋保护层垫块按间距0.7～1m设置。
3、钢筋在施工过程中，专职质检员应对钢筋规格、型号、间距、根数、搭接位置及长度进行检查验收。
4、混凝土浇筑过程中，应派专人值班，如发现钢筋有松动、位移和保护层厚度不符合要求等情况及时调整。
5、模板内下部受力钢筋伸入支座的锚固长度（除设计图中的外），在边支座不小于5d且不小于100mm，在中间支座伸至支座中心，如为Ⅰ级钢筋还应做成180 度弯钩。
6、梁、柱内向受力钢筋的搭接和接头位置严格按设计和规范要求进行施工。
7、在柱纵向主筋搭接范围内，箍筋要绕过两根钢筋，弯钩要相应加长，搭接处两根钢筋应贴箍筋放置，不应一外一内，箍筋各肢尺寸应准确，以保证柱主筋的位置，柱箍筋加密区长度不小于500mm，且不小于1/6 楼层净高。
（10）钢筋绑扎的注意事项
1、柱子插筋的位移插筋预留时应考虑混凝土振捣时的影响，因此，在混凝土浇筑前和浇筑后均要检查插筋的位置，并用水平筋将插筋焊接固定。
2、梁
