铝单板墙面施工方案.docx

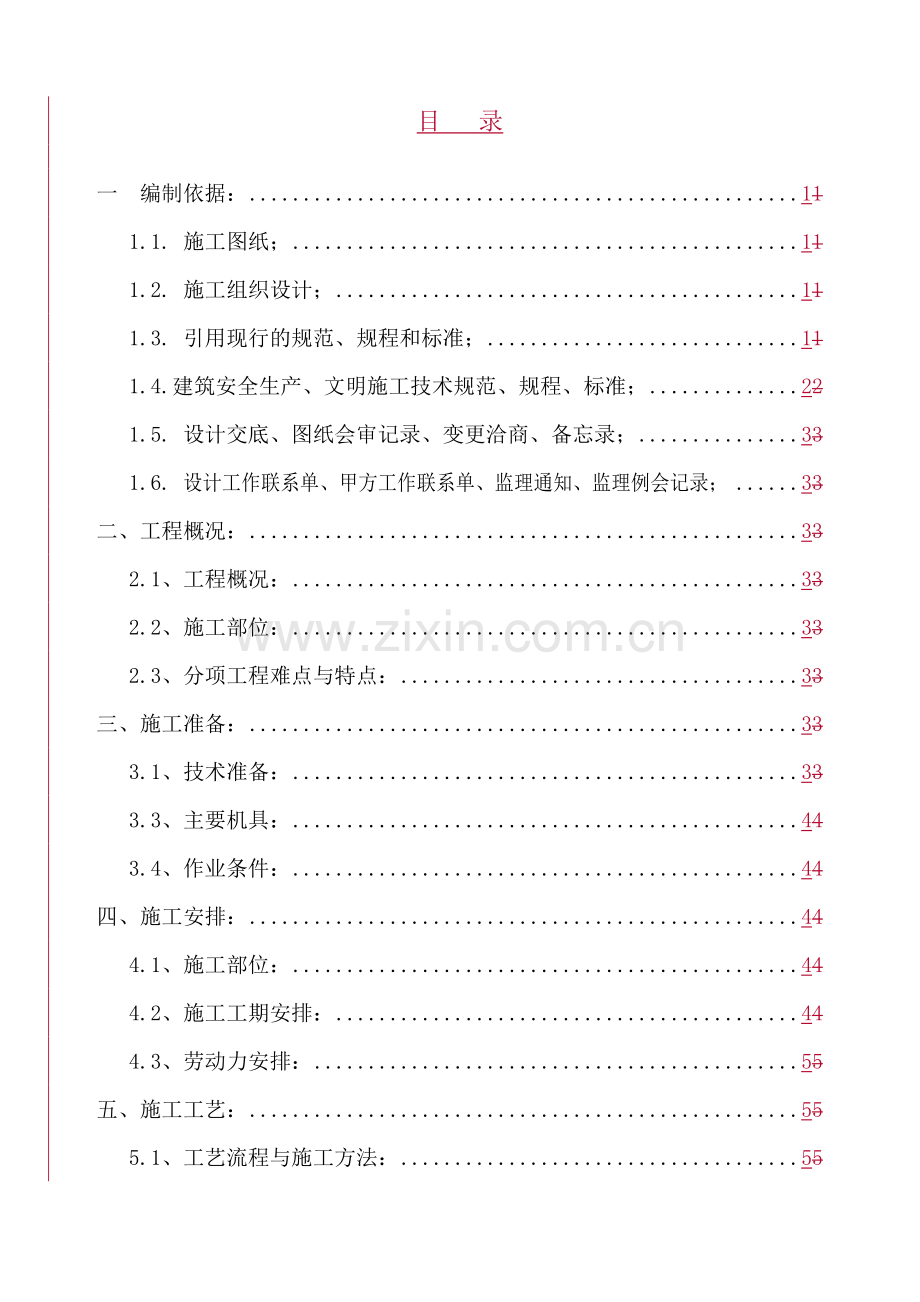

目 录

一 编制依据： 11
1.1. 施工图纸； 11
1.2. 施工组织设计； 11
1.3. 引用现行的规范、规程和标准； 11
1.4.建筑安全生产、文明施工技术规范、规程、标准； 22
1.5. 设计交底、图纸会审记录、变更洽商、备忘录； 33
1.6. 设计工作联系单、甲方工作联系单、监理通知、监理例会记录； 33
二、工程概况： 33
2.1、工程概况： 33
2.2、施工部位： 33
2.3、分项工程难点与特点： 33
三、施工准备： 33
3.1、技术准备： 33
3.3、主要机具： 44
3.4、作业条件： 44
四、施工安排： 44
4.1、施工部位： 44
4.2、施工工期安排： 44
4.3、劳动力安排： 55
五、施工工艺： 55
5.1、工艺流程与施工方法： 55
六、 质量标准： 66
6.1、主控项目： 66
6.2、一般项目： 66
七、其他要求： 76
7.1.成品保护： 76
7.2、应注意的质量问题： 77
八、附图：铝单板墙面布置图： 88

一 编制依据：
1.1. 施工图纸；
序号
名 称
编 号
出图日期
1
解放军第三〇七医院新建医疗综合楼
2005-001
2006年4月

1.2. 施工组织设计；
序号
名 称
编 号
编制出图日期
1
《放军解第三〇七医院新建医疗综合楼装修施工组织设计》
2007.6. 15

1.3. 引用现行的规范、规程和标准；
1.3.1.国标；
序号
编 号
名 称
区域
1
GB50210-2001
建筑装饰装修工程质量验收规范
国家
2
GB50300-2001
《建筑工程质量验收统一标准》
国标
3
GB50411—2007
《建筑节能工程施工质量验收规范》
国标
4
GB/T50375—2006
《建筑工程施工质量评价规范》
国标
5
GB/T19001—2000
《质量管理体系要求》
国标
6
GB50325-2001
民用建筑工程室内环境污染控制规范
国标

1.3.2.地标；

序号
编 号
名 称
区域
1
DBJ/T01-70-2003
建筑长城杯工程质量评审标准
地标
2
DBJ/T01-104-2005
《建筑装饰优质工程评审标准》
地标
3
DBJ01—51—2003
《建筑工程资料管理规程》
地标
4
DBJ/T01-26-2003
建筑安装分项工程施工工艺规程
地标
5
DBJ11/T339-2006
《北京市工程测量技术规程》
地标
6
DBJ/T01-69-2003
建筑结构长城杯 工程质量评审标准
地标
7
DB11/T363－2006
《建筑工程施工组织设计管理规程》
地标
1.4.建筑安全生产、文明施工技术规范、规程、标准；

序号
标 准 名 称
标 准 号
1
建设工程施工现场供用电安全规范
GB50194—93
2
施工现场临时用电安全技术规范
JGJ46—2005
3
建筑施工机械使用安全技术规程
JGJ33—2001
4
建筑施工安全检查标准
JGJ59—99
5
施工企业安全生产评价标准
JGJ/T77—2003
6
建筑施工现场环境与卫生标准
JGJ146—2004
7
北京市建筑工程施工安全操作规程
DBJ01—62—2002
8
北京市建设工程施工现场生活区设置和管理标准
DBJ01—72—2003
9
建设工程施工现场安全、防护、场容卫生、环境保护及保卫消防标准
DBJ01—83—2003
10
建设工程施工现场安全资料管理规程
DB11/383—2006
1.5. 设计交底、图纸会审记录、变更洽商、备忘录；
1.6. 设计工作联系单、甲方工作联系单、监理通知、监理例会记录；
二、工程概况：
2.1、工程简介概况：
解放军第三〇七医院新建医疗综合楼位于丰台区东大街8号院内，总建筑面积49500㎡，地下二层，主楼地上十四层，裙楼地上四层，主楼檐高62.55m全楼东西长76.9m,全楼南北长115.9m。抗震等级地下为三级其他为一级，设防裂度8度，耐火等级一级；设有扶梯2部、电梯11部、楼梯7个。
2.2、施工部位简介：
本工程铝单板墙面主要用于A区地下一层及地上医疗设备用房内。
2.3、分项工程难点与特点：
2.3.1. 该工程质量标准高，公司确定该工程争创鲁班奖工程，作为面层最终
作法的铝单板墙面工程质量要求就尤为重要。
2.3.2. 该工程要求顶板与墙面通缝，整体布置完整，线条流畅；墙饰面中强、弱电及通风设备面板安装对房间与版面要居中对称，这对工程难度增加，势必造成质量不好控制。但是质量控制好也会成为该工程的一个特点、亮点。
2.3.3. 该工程使用房间多，布局不同，分项工程交叉现象多，所以会造成各设备面板布局难排问题,既要满足规范设计及使用要求,又要
美观, 这就需对节点部位提前研究确定做法和整体排版，确保施工质质量
三、施工准备：
3.1、技术准备：
3.1.1. 技术负责人组织管理人员对图纸进行自审，提前做好对变更洽商的熟悉。
3.1.2. 由专业工长依据施工组织设计编制施工方案，向施工班组做好技术交底及安全交底。
3.2、材料及构配件：
3.2.1. 轻钢GB75龙骨，膨胀螺栓、拉铆钉、连接件
3.2.2. 铝单板按设计及甲方要求选用，材料的品种、规格、质量应符合设计要求。
3.2.3. 铝单板、膨胀螺栓、轻钢GB75龙骨有出厂合格证及检测报告。
3.3、主要机具：
3.3.1. 电锤、无齿锯、拉铆枪，红外线标线仪。
3.3.2. 手锯、钳子、螺丝刀、扳手、方尺、钢尺、钢水平等。
3.4、作业条件：
3.4.1. 房间的墙、柱就及主体工程已通过验收，建筑标高50线以抄测完毕并
通过验收。
3.4.2. 安装完墙面内的各种管线及设备，确定好灯位、通风口及各种露明孔口位置。
3.4.3. 各种材料全部配套备齐。
3.4.4. 墙面铝单板安装前，应做完墙、地湿作业项目。
四、施工安排：
4.1、施工部位：
铝单板墙面主要用于A区地下一层及地上医疗设备用房的房间墙面。
4.2、施工工期安排：
本工程时间紧任务重，根据装修施工总进度计划，铝单板墙面必须在2008年67月中旬前完工。
4.3、劳动力安排：
根据装修施工总进度计划，铝单板墙面施工需施工队保证出勤人数不少于20人/天，技术含量不低于80 ﹪且具备相应的管理配制。
五、施工工艺：
5.1、工艺流程与施工方法：
吊垂直、套方→现场量尺寸→标高水平线→划龙骨分档线→安龙骨分布线打膨胀螺栓眼→安装膨胀螺栓及连接件→安装轻钢GB75龙骨→安装面板→打胶→配合施工→成品保护
5.1.1. 将房间吊垂直、套方。
5.1.2. 核实房间50线，现场测量墙面实际尺寸，按吊顶排版图分格。，分格从中间向两边对称排版，和吊顶排版一样对称，将排版图找监理、甲方确认，大量加工前先做样板墙面，样板间确认后后方可加工制作。
5.1.3. 弹出墙面吊顶标高水平线，按建筑50线弹出标高水平线。
5.1.4. 按设计要求的龙骨间距布置，在已弹好的标高水平线上弹龙骨分档线。
5.1.5. 在墙面龙骨分档线上用电锤打孔，用M12的膨胀螺栓将连接件固定在
墙上，中距600mm。
5.1.6. 用拉铆钉将竖向轻钢GB75龙骨以600mm间距固定在连接件上，在地
面、距地面1.15米处（或1.20米）、顶部固定三道横向轻钢GB75龙骨。
5.1.7. 安装面板：用拉铆钉将铝单板固定在竖向龙骨上，先从墙面中央往两
边安装，然后安装门洞、街头处，进行收边处理。要求板面平整，
留缝整齐，尺寸匀称，连接稳固结实。
5.1.8. 开孔安装墙体内电盒、电箱、风机设备面板。
5.1.9. 打胶：在板面安装完毕并验收后，对板缝进行填胶。要求胶缝表面光滑、自然、匀称、饱满、深浅一致。打胶前先在缝子两侧贴好美纹纸，粘贴要整齐划一，待胶凝固后再撕去。
5.1.10. 撕去保护膜，并进行成品保护。
六、 质量标准：
6.1、主控项目：
6.1.1. 轻钢骨架和铝单板的材质、品种、式样、规格应符合设计要求。
6.1.2. 轻钢骨架安装，龙骨必须位置正确，连接牢固，无松动。
6.1.3. 铝单板的后置埋件、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求，板面安装必须牢固。
6.2、一般项目：
6.2.1. 铝单板表面应平整、洁净、色泽一致，无裂痕和缺损。
6.2.2. 板面嵌缝应密实、平直，胶缝的宽度和深度应符合设计要求，且色泽一致。
6.3、允许偏差项目，见下表：
轻钢骨架铝单板墙面允许偏差：（㎜）
项次
项类
项 目
允许偏差
检验方法
铝单板
1
龙
骨
龙骨间距
2
尺量检查
2
龙骨平直
3
尺量检查
3
起拱高度

4
骨架四周水平
±5
尺量或水准仪检查
5
铝单板
表面平整
2
用2m靠尺检查
6
拉缝平直
3
拉5m线检查
7
接缝高低
0.5
用直尺或塞尺检查
8
墙面四周水平
±5
拉线或用水准仪检查
七、其他要求：
7.1.成品保护：
7.1.1.轻钢骨架及铝单板安装时，应注意保护墙面内各种管线。轻钢龙骨不准固定在同向管道及其它设备件上。
7.1.2.轻钢骨架、铝单板及其它吊顶材料在运输、进场、存放、使用过程中，应严格管理，做到不变形、不受潮、不生锈。
7.1.3.工程中已安装好的门窗、已施工完毕的地面、墙柜等，在施工顶棚时应注意保护，防止污损。
7.1.4.为了保护成品，铝单板安装必须在墙面内管道隐检验收，保温一切工序全部验收合格后进行。
7.1.5.罩面板安装后，设专人负责成品保护工作，发现有保护设施损坏要及时恢复。
7.1.6.工序交接应全面以书面形式由双方签字认可，并保存工序交接书面材料。下道工序作业人员对防止成品的污染、损坏或损失负直接责任，成品保护人对成品保护负监督、检查责任。
7.2、应注意的质量问题：
7.2.1.墙面不平：龙骨安装时调平不认真，造成各连接点的标高不一致；
施工时应认真操作，检查各连接点，并拉通线检查平整度是否符合设
计要求和规范标准的规定。
7.2.2.轻钢骨架局部节点构造不合理：骨架在留洞、通风口等处，应按图纸上相应节点构造设置龙骨及连接件，使构造符合图纸上的要求，保证骨架的刚度。
7.2.3.铝单板分块间隙缝不直：铝单板规格有偏差，安装不正；施工时注意板块规格，拉线找正，安装固定时保证平整对直。
7.2.4.铝单板墙面要注意板块的色差，防止颜色不匀的质量弊病。
7.2.5.各种盒面板、风口等位置分布合理美观，交接处咬合严密。
7.2.6.穿透饰面的管道与饰面交接处吻合并做装饰处理。
7.3、安全注意事项：
7.3.1.进入施工现场严禁吸烟，不许酒后作业。
7.3.2.使用电动工具时，要先检查电动工具是否正常，有无漏电现象。
7.3.3.检查操作平台是否牢固平稳，以免发生伤亡事故。
7.3.4.不得向楼外乱扔废弃物。
7.3.5.进入施工现场必须正确佩戴安全帽及其它防护用具。
7.3.6.不准私自拉接电源线。
7.3.7.工人操作地点和周围必须清洁整齐，做到活完脚下清，工完场地清，严格执行成品保护措施。
7.3.8.中小型机具的安全防护装置必须保持齐全、完好、灵敏有效。
八、附图：铝单板墙面布置图：

龙骨与墙面连接详图；
