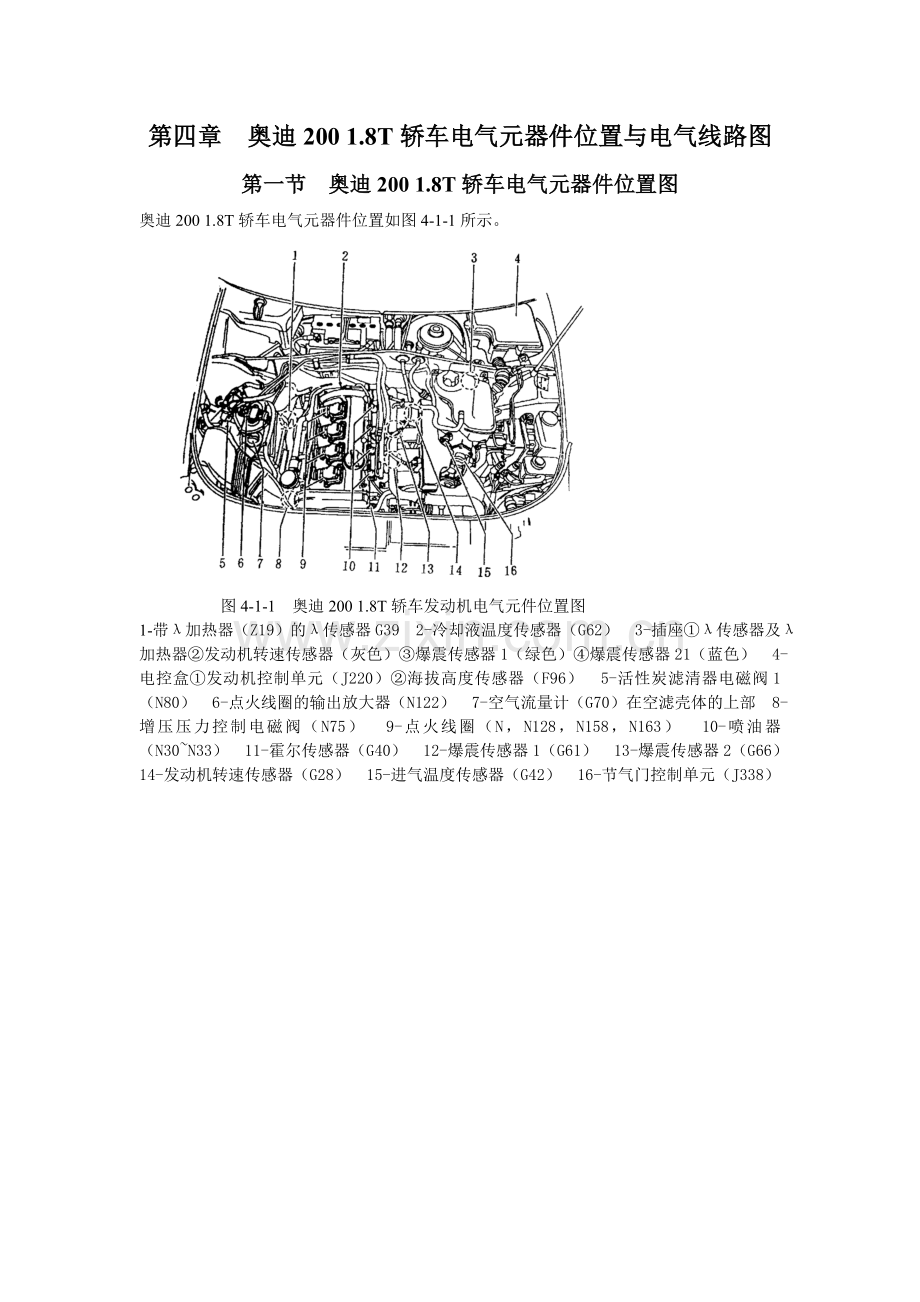

第四章 奥迪200 1.8T轿车电气元器件位置与电气线路图 第一节 奥迪200 1.8T轿车电气元器件位置图 奥迪200 1.8T轿车电气元器件位置如图4-1-1所示。 图4-1-1 奥迪200 1.8T轿车发动机电气元件位置图 1-带λ加热器(Z19)的λ传感器G39 2-冷却液温度传感器(G62) 3-插座①λ传感器及λ加热器②发动机转速传感器(灰色)③爆震传感器1(绿色)④爆震传感器21(蓝色) 4-电控盒①发动机控制单元(J220)②海拔高度传感器(F96) 5-活性炭滤清器电磁阀1(N80) 6-点火线圈的输出放大器(N122) 7-空气流量计(G70)在空滤壳体的上部 8-增压压力控制电磁阀(N75) 9-点火线圈(N,N128,N158,N163) 10-喷油器(N30~N33) 11-霍尔传感器(G40) 12-爆震传感器1(G61) 13-爆震传感器2(G66) 14-发动机转速传感器(G28) 15-进气温度传感器(G42) 16-节气门控制单元(J338) 第二节 奥迪200 1.8T轿车电气线路图 奥迪200 1.8T轿车电气线路图如图4-2-1~图4-2-32所示。 图4-2-1 插头识别图 A-空调线束多点插头(灰色) I-仪表板线束多点插头(红色) B-右前线束多点插头(黑色) J-仪表板线束多点插头(黄色) C-仪表板线束多点插头(蓝色) K-继电器位置3多点插头(黑色) D-左前线束多点插头(绿色) L-单点插头-端子30 E-左前线束多点插头(黄色) M-各种M-配置用单点插头 F-仪表板线束多点插头(棕色) N-单点插头-输出,火花塞 G-仪表板线束多点插头(红色) O-单点插头-输出,进气管预热 H-后部线束多点插头(黑色) P-单点插头-输出,保险丝Nr.20 图4-2-2 接地线 ws-白色 T10b-插头连接,10孔,棕色,仪表板后部 sw-黑色 -接地点,发动机舱左侧 ro-红色 -接地点,仪表板左侧后面 br-棕色 -接地点,后备箱左侧 gn-绿色 -接地线1,位于仪表板线束内 bl-蓝色 -接地线1,位于左前线束内 gr-灰色 -接地线1,位于右前线束内 li-粉色 -接地线1,位于后部线束内 ge-黄色 -接地线2,位于后部线束内 -接地线,位于操纵台线束内 图4-2-3 蓄电池、起动机及交流发电机 A-蓄电池 U6-外部辅助起动插座 B-起动机 -接地点,发动机舱右侧 C-交流发电机 -接地点,进气管上 C1-电压调节器 -接地点,发动机壳体上 T2c-插头连接,2孔,棕色,发动机旁 -接地点,后座椅右下方 T6-插头连接,6孔,红色,仪表板后面 -接地线1,6缸发动机舱线束内 T10-插头连接,10孔,蓝色,仪表板后面 -正极导线(30),位于分线器盒-发动机舱内 T10c-插头连接,10孔,黑色,仪表板后面 -正极导线(30),位于蓄电池线束内 T10d-插头连接,10孔,黄色,仪表板后面 图4-2-4 多点喷射控制单元、喷油阀、霍尔传感器、点火线圈1~3及进气温度传感器 G40-霍尔传感器 N128-点火线圈2 G42-进气温度传感器 N158-点火线圈3 J192-多点喷射控制单元 P-火花塞插头 N-点火线圈 Q-火花塞 N30-气缸1的喷油阀 S27-喷油阀保险丝 N31-气缸2的喷油阀 S28-点火线圈保险丝 N32-气缸3的喷油阀 T30-插头连接,3孔,白色,点火线圈接口 N33-气缸4的喷油阀 -连接线(喷油阀),位于发动机舱线束内 N83-气缸5的喷油阀 -保险丝连接线(15),位于发动机舱线束内 N84-气缸6的喷油阀 图4-2-5 多点喷射控制单元、点火线圈功率放大器、怠速开关、爆震传感器、怠速稳定阀及节气门电位计 F60-怠速开关 T31-插头连接,3孔,蓝色,位于爆震传感器1上 G61-爆震传感器1 T3k-插头连接,3孔,蓝色,位于爆震传感器2上 G66-爆震传感器2 T3v-插头连接,3孔,深棕色,位于点火线圈旁 G69-节气门电位计 T4-插头连接,4孔,棕色,位于点火线圈功率放大器上 J192-多点喷射控制单元 -接地点,进气管上 N71-怠速稳定阀 -接地线1,位于6缸发动机舱线束内 N122-点火线圈功率放大器 图4-2-6 多点喷射控制单元、点火基准传感器及发动机转速传感器 G4-点火基准传感器 T2ag-插头连接,2孔,黑色,诊断接口 G28-发动机转速传感器 T31-插头连接,3孔,黑色(点火基准传感器),位于发动机舱左侧 J153-电磁离合器控制单元 J192-多点吸油控制单元 T3m-插头连接,3孔,灰色(发动机转速传感器),位于发动机舱左侧 K-诊断插座 L-诊断插座 T6c-插头连接,6孔,黑色,位于仪表板后面 S21-保险丝 -接地点,位于进气管上 T2-插头连接,2孔,黄色,诊断接口 -接地线1,位于右前线束内 -接地线1,位于6缸发动机舱线束内 图4-2-7 多点喷射控制单元、燃油泵继电器、λ传感器、λ传感器加热器、λ传感器加热控制单元及冷却液温度传感器 G39-λ传感器 S29-λ传感器加热器保险丝 G62-冷却液温度传感器 T1a-插头连接,1孔,位于λ传感器旁 J17-燃油泵继电器 T2f-插头连接,2孔,黑色,位于λ传感器旁 J192-多点喷射控制单元 Z19-λ传感器加热器 J208-λ传感器加热控制单元 -接地线1,位于右前线束内 N80-活性炭罐电磁阀1(行程式) -正极接线(87a),位于发动机舱线束内 S13-保险丝 图4-2-8 发动机冷却系统 E30-空调开关 N39-散热器风扇电机前置电阻 F18-散热器风扇电机热敏开关 S5-保险丝 F23-空调高压开关 S15-保险丝 F54-散热器风扇电机热敏开关 S42-散热器风扇电机分立保险丝 F118-高压开关 T6X-插头连接,6孔,蓝色,位于仪表板后面 J26-继电器 V7-散热器风扇电机 J32-空调继电器 -接地点,位于发动机舱左侧 J135-散热器风扇电机第3级继电器 -接地线1,位左前线束内 J153-电磁离合器控制单元 -正极接线(75a),位于于左前线束内 图4-2-9 冷却系监测系统、刹车监测系统及仪表板 F34-制动液液位警报开关 T6c-插头连接,6孔,黑色,位于仪表板后面 F66-冷却液液面指示开关 T10d-插头连接,10孔,黄色,仪表板后面 F76-电子热敏开关 T26a-插头连接,26孔,棕色,仪表板上 J153-电磁离合器控制单元 -接地线1,位于左前线束内 J268-微型检测系统控制单元 -接地线1,位于右前线束内 K3-机油压力警报灯 -连接线1(蹄片磨损指示器),左前线束内 K28-冷却液温度/冷却液液面警报灯 -连接线2(蹄片磨损指示器),左前线束内 K32-蹄片磨损警报灯 -连接线3(蹄片磨损指示器),左前线束内 N12-右侧制动检测器(拆卸元件) -连接线4(蹄片磨损指示器),左前线束内 N13-左侧制动检测器(拆卸元件) -连接线(冷却液温度),发动机舱线束内 T3f-插头连接,3孔,左侧弹簧减震器 -连接线1,发动机舱线束内 T3g-插头连接,3孔,右侧弹簧减震器 图4-2-10 仪表板、速度表及燃油表 F9-驻车制动开关 K14-手制动指示灯 G-燃油传感器 K47-ABS指示灯 G1-燃油表 N55-ABS液压系统 G3-冷却液温度表 T5b-插头连接,5孔,蓝色,仪表板后面 G6-燃油泵(输油泵) T10-插头连接,10孔,蓝色,仪表板后面 G21-速度表 T10b-插头连接,10孔,蓝色,仪表板后面 G68-速度传感器 Tad-插头连接,10孔,黄色,仪表板后面 J6-稳压器 T26-插头连接,26孔,黑色,仪表板上 J104-ABS和EDS控制单元 T26-插头连接,26孔,棕色,仪表板上 K1-远光指示灯 -接地线1,右前线束内 K2-发电机指示灯 -接地线1,后部线束内 图4-2-11 仪表板、转速表、机油压力控制单元及时钟 F1-机油压力开关 S26-组合仪表和后视镜调节机构保险丝 F22机油压力开关(0.3×102Pa) T4a-插头连接,4孔,黑色,仪表板左后侧 G5-转速表 T4n-插头连接,4孔,黑色,发动机舱右侧 J114-机油压力控制单元 T26-插头连接,26孔,黑色,仪表板上 K65-左侧转向信号指示灯 T26a-插头连接,26孔,棕色,仪表板上 K94-右侧转向信号指示灯 Y2-数字时钟 L8-时钟照明灯 -接地线1,右前线束内 L10-仪表板照明灯 图4-2-12 仪表板、附加仪表 E20-亮度调节开关 L10-仪表板照明灯 G8-机油温度传感器 L24-机油温度表照明灯 G9-机油温度表 L25-电压表照明灯 G10-机油压力传感器 L27-机油压力表照明灯 G11-机油压力表 T4d-插头连接,4孔,位于仪表板上 G14-电压表 T4n-插头连接,4孔,黑色,位于发动机舱右侧 J166-仪表照明放大器 T6n-插头连接,6孔,黑色,位于仪表板上 K1-大灯远光指示灯 T26-插头连接,26孔,黑色,位于仪表板上 K6-遇险警报灯 -遇险警报灯信号线,位于仪表板线束内 图4-2-13 转向信号灯、刹车灯、转向信号灯开关、警报灯开关、警报灯继电器及尾灯 E2-转向灯开关 M10-右侧刹车灯 E3-警报灯开关 S2-保险丝 F-刹车灯开关 S3-保险丝 J2-警报灯继电器 S7-保险丝 M2-右尾灯 T5b-插头连接,5孔,蓝色,位于仪表板后面 M4-左尾灯 T10-插头连接,10孔,蓝色,位于仪表板后面 M5-左前转向灯 T10a-插头连接,10孔,棕色,位于仪表板后面 M6-左后转向灯 -接地线1,仪表板线束内 M7-右前转向灯 -接地线1,左前线束内 M8-右后转向灯 -接地线1,后部线束内 M9-左侧刹车灯 图4-2-14 点火开关、车灯开关、X触点继电器及警报蜂鸣器 D-点火开关 M1-左侧停车灯 E1-车灯开关 M3-右侧停车灯 E4-大灯开关 S6-保险丝 E19-停车灯开关 T5-插头连接,5孔,黑色,位于仪表板后面 J59-X触点卸荷继电器 T6k-插头连接,6孔,黑色,位于仪表板后面 J152-警报蜂鸣器 T10c-插头连接,10孔,黑色,位于仪表板后面 图4-2-15 大灯和保险丝 J104-ABS和EDS控制单元 S11-保险丝 L1-左侧大灯 S25-ABS保险丝 L2-右侧大灯 T5b-插头连接,5孔,蓝色,位于仪表板后面 S8-保险丝 -接地线1,位于左前线束内 S9-保险丝 -正极连接线(15),位于仪表板线束内 S10-保险丝 图4-2-16 防雾大灯和防雾尾灯 E7-雾灯开关 T10-插头连接,10孔,蓝色,仪表板后面 E18-防雾尾灯开关 T10a-插头连接,10孔,棕色,仪表板后面 L20-防雾尾灯 T10b-插头连接,10孔,棕色,仪表板后面 L22-左防雾大灯 T10c-插头连接,10孔,黑色,仪表板后面 L23-右防雾大灯 -接地线1,仪表板线束内 S1-保险丝 -接地线1,左前线束内 T2d-插头连接,2孔,黑色,发动机舱右侧 -接地线2,后部线束内 T2e-插头连接,2孔,黑色,发动机舱左侧 -连接线(15a),仪表板线束内 图4-2-17 牌照灯、后备箱照明灯、发动机舱照明灯及倒车灯 F4-倒车灯开关 T10b-插头连接,10孔,棕色,仪表板后面 M16-左侧倒车灯 T10c-插头连接,10孔,黑色,仪表板后面 M17-右侧倒车灯 W6-杂物箱照明灯 S12-保险丝 W27-发动机舱照明灯 S14-保险丝 X-牌照灯 T3-插头连接,3孔,棕色,雨刮电机旁 -接地线1,仪表板线束内 T5a-插头连接,5孔,棕色,位于仪表后面 -接地线2,后部线束内 T6-插头连接,6孔,红色,位于仪表后面 -正极连接线(58D1),仪表板线束内 T10a-插头连接,10孔,棕色,位于仪表板后面 -正极连接线(15a),发动机舱线束内 图4-2-18 风挡玻璃雨刮和清洗系统及喇叭 E22-风窗玻璃雨刮器开关 T1b-插头连接,1孔,黄色,位于仪表板后面,离合器滑环 H-喇叭按钮 T10d-插头连接,10孔,黄色,位于仪表板后面 H1-喇叭/双音喇叭 V-风窗玻离雨刮电机 J4-双音喇叭继电器 V5-风窗玻璃清洗泵 J31-刮水和清洗间歇继电器 -接地线1,仪表板线束内 -接地线1,左前线束内 图4-2-19 带车窗天线的后窗加热和鼓风机 E9-鼓风机开关 S18-保险丝 E15-后窗加热开关 T4a-插头连接,4孔,黑色,仪表板左后面 E30-空调开关 T6-插头连接,5孔,红色,仪表板后面 F73-空调低压开关 T10a-插头连接,10孔,棕色,仪表板后面 L16-照明灯 V2-鼓风机电机 N24-鼓风机串联电阻 Z24-后风窗加热器 R24-无线放大器 -接地点,后立柱右侧 S16-保险丝 -接地线1,仪表板线束内 S17-保险丝 -接地线1,空调线束内 图4-2-20 点烟器、烟灰盒照明灯及收音机 E39-后车窗玻璃升降开关 T10b-插头连接,10孔,棕色,位于仪表板后面 L15-烟灰盒照明灯 U1-点烟器 L28-点烟器照明灯 U9-后部点烟器 L32-后部点烟器照明灯 -接地线1,仪表板线束内 R-收音机 -接地线1,车窗升降器线束内 S19-保险丝 -接地线,操纵台线束内 S20-保险丝 -正极连接线(58d2),操纵台线束内 T2u-插头连接,2孔,位于操纵台后面 -正极连接线(30a1),操纵台线束内 T8-插头连接,8孔,收音机插头Ⅲ 图4-2-21 阅读灯和内部照明灯 E39-后车窗玻璃升降开关 T5-插头连接,5孔,黑色,仪表板后面 F2-左前车门接触开关 T6-插头连接,6孔,红色,仪表板后面 F3-右前车门接触开关 T10c-插头连接,10孔,黑色,仪表板后面 F5-后备箱照明灯开关 W-内部照明灯,前面 F10-左后车门接触开关 W3-后备箱照明灯 F11-右后车门接触开关 -接地线1,仪表板线束内 J139-车窗升降器和滑动天窗控制单元 -接地线2,后部线束内 J140-内部照明灯控制单元 -连接线(30al),仪表板线束 S4-保险丝 -连接线1(车门接触开关),车窗升降器线束内 T4a-插头连接,4孔,黑色,仪表板左后面 图4-2-22 电动可调和加热式外部后视镜 D-点火开关 V25-后视镜调节机构电机(副驾驶员侧) E15-后窗玻璃加热开关 Z1-后窗玻璃加热器 E43-后视镜调节开关 Z4-外部后视镜加热器(驾驶员侧) S12-保险丝 Z5-外部后视镜加热器(副驾驶员侧) S16-保险丝 -接地点,仪表板左后方 S26-组合仪表和后视镜调节机构保险丝 -接地点,右后立柱上 T4a-插头连接,4孔,黑色,仪表板后面左侧 -接地线1,仪表板线束内 T10a-插头连接,10孔,棕色,仪表板后面 -正极连接线(15),仪表板线束内 T26-插头连接,26孔,黑色,仪表板上 -连接线(15a),仪表板线束内 V17-后视镜调节机构电机(驾驶员侧) 图4-2-23 阅读和内部照明灯线路图 E39-后车窗玻璃升降开关 S12-保险丝 F2-左前车门接触开关 T4a-插头连接,4孔,黑色,仪表板左后面 F3-右前车门接触开关 T5-插头连接,5孔,黑色,仪表板后面 F10-左后车门接触开关 T10c-插头连接,10孔,黑色,仪表板后面 F11-右后车门接触开关 V37-中央门锁控制单元内电机(吸-压泵) F59-中央门锁开关(驾驶员侧) W3-后备箱照明灯 J139-车窗升降器和滑动天窗控制单元 -接地线1,车窗升降器线束内 J140-延时关闭/内部照明灯控制单元 -连接线(15a),仪表板线束 J152-警报蜂鸣器 -连接线(30al),仪表板线束 S4-保险丝 -连接线1(车门接触开关),车窗升降器线束内 图4-2-24 阅读和内部照明灯线路图 T5-插头连接,5孔,黑色,仪表板后面 W13-副驾驶员侧阅读灯 W-前方内部照明灯 W19-驾驶员侧阅读灯 W11-左后阅读灯 -接地线1,仪表板线束内 W12-右后阅读灯 图4-2-25 电动车窗升降器控制线路图 F2-左前车窗升降开关 J152-警报蜂鸣器 F3-右前车窗升降开关 S43-后部车窗升降电机保险丝 F10-左后车窗升降开关 T4a-插头连接,4孔,黑色,仪表板左后面 F11-右后车窗升降开关 T5-插头连接,5孔,黑色,仪表板后面 J139-车窗升降器和滑动天窗控制单元 T10c-插头连接,10孔,黑色,仪表板后面 J140-内部照明灯控制单元 -连接线1(车门接触开关),车窗升降器线束内 图4-2-26 电动车窗升降器控制线路图 E40-左前车窗升降开关 -接地线1,车窗升降器线束内 J139-车窗升降器和滑动天窗控制单元 -接地线2,车窗升降器/中央门锁和车门接触开关线束内 V14-左侧车窗升降电机 -接地点,仪表板左后方 -正极接线(87),车窗升降器/中央门锁和车门接触开关线束内 图4-2-27 电动车窗升降器控制线路图 E1-车灯开关 T10c-插头连接,10孔,黑色,仪表板后面 E39-后车窗玻璃升降开关 U9-后部点烟器 E52-左后车窗玻璃升降开关(车门上) V26-左后车窗玻璃升降电机 E53-左后车窗玻璃升降开关 -接地线1,车窗升降器线束内 J140-延时关闭/内部照明灯控制单元 -接地线2,车窗升降器/中央门锁和车门接触开关线束内 J152-警报蜂鸣器 -正极连接线(58D1),仪表板线束内 L32-后部点烟器照明灯 -连接线(30a1),仪表板线束内 S4-保险丝 -正极连接线(87),车窗升降器/中央门锁和车门接触开关线束内 S14-保险丝 -连接线(闭锁开关),车窗升降器/中央门锁和车门接触开关线束内 图4-2-28 电动车窗升降器控制线路图 E41-右前车窗玻璃升降开关 V27-右后车窗升降电机 E54-右后车窗玻璃升降开关(车门上) -接地线2,车窗升降器/中央门锁和车门接触开关线束内 E55-右后车窗玻璃升降开关 E107-车窗升降器开关(副驾驶员车门上) -正极连接线(87),车窗升降器/中央门锁和车门接触开关线束内 V15-右侧车窗升降电机 -连接线(闭锁开关),车窗升降器/中央门锁和车门接触开关线束内 图4-2-29 手动空调控制线路图 E9-鼓风机开关 T1-插头连接,1孔,绿色,压缩机旁 E20-仪表板灯开关 T2g-插头连接,2孔,棕色,诊断接口 F73-空调低压开关 T6-插头连接,6孔,红色,仪表板后面 J32-空调继电器 T6x-插头连接,6孔,蓝色,仪表板后面 J153-电磁离合器继电器 T10b-插头连接,10孔,棕色,仪表板后面 J201-保护二极管 T26-插头连接,26孔,黑色,仪表板上 K-诊断接口 V2-鼓风机电机 L16-照明灯 -接地线1,仪表板线束内 N24-鼓风机串联电阻 -接地线1,空调线束内 N25-空调电磁离合器 图4-2-30 手动空调控制线路图 E30-空调开关 S12-保险丝 F38-外部温度开关 S17-保险丝 F76-电动热敏开关 T2h-插头连接,2孔,棕色,压缩机旁 F118-电磁离合器高压开关 T6-插头连接,6孔,红色,仪表板后面 G3-冷却液温度表 T6c-插头连接,6孔,黑色,仪表板后面 G5-转速表 T6x-插头连接,6孔,蓝色,仪表板后面 G111-转速传感器-空调压缩机 T26a-插头连接,26孔,棕色,仪表板上 J114-机油压力控制单元 -接地线1,空调线束内 J153-电磁离合器控制单元 -正极连接线(15a),发动机舱线束内 J192-多点喷射控制单元 -连接线(冷却液温度),发动机舱线束内 N63-内/外循环空气阀板 图4-2-31 手动空调控制线路图 D-点火开关 S19-保险丝 F2-左前车门接触开关 T10c-插头连接,10孔,黑色,仪表板后面 F59-中央门锁开关(驾驶员侧) V37-中央门锁电机(吸压泵) F114-中央门锁开关(副驾驶员侧) -接地点,仪表板左侧 J140-内部照明灯延时开关控制单元 -接地线1,车窗升降器线束内 J152-警报蜂鸣器 -正极连接线(30a),车窗升降器/中央门锁和车门接触开关线束内 图4-2-32 中央门锁控制线路图 F18-散热器风扇电机热敏开关 S15-保险丝 F23-空调高压开关 S42-散热器风扇保险丝 F54-散热器风扇电机热敏开关 T6x-插头连接,6孔,蓝色,仪表板后面 F66-冷却液液面开关 T10d-插头连接,10孔,黄色,仪表板后面 J26-散热器风扇继电器 T26a-插头连接,26孔,棕色,仪表板上 J31-刮水-槽洗-间歇继电器 V7-散热器风扇电机 J135-散热器风扇第3档继电器 12-接地点,发动机舱左侧 K28-冷却液温度/冷却液液面指示灯 -接地线1,左前线束内 N39-散热器风扇电机串联电阻 -正极连接线(75a),左前线束内 S5-保险丝
