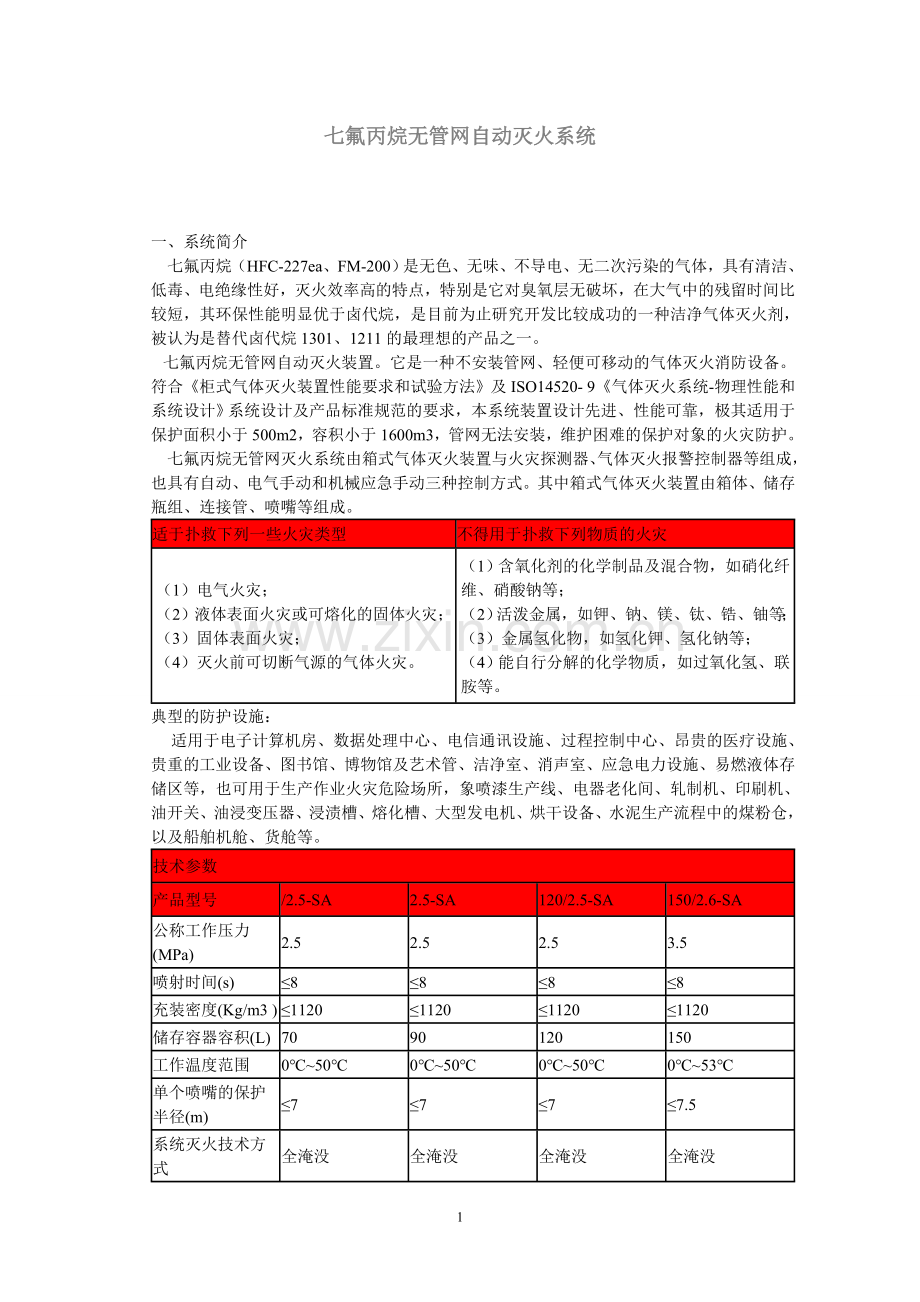

七氟丙烷无管网自动灭火系统

一、系统简介
    七氟丙烷（HFC-227ea、FM-200）是无色、无味、不导电、无二次污染的气体，具有清洁、低毒、电绝缘性好，灭火效率高的特点，特别是它对臭氧层无破坏，在大气中的残留时间比较短，其环保性能明显优于卤代烷，是目前为止研究开发比较成功的一种洁净气体灭火剂，被认为是替代卤代烷1301、1211的最理想的产品之一。
   七氟丙烷无管网自动灭火装置。它是一种不安装管网、轻便可移动的气体灭火消防设备。符合《柜式气体灭火装置性能要求和试验方法》及ISO14520- 9《气体灭火系统-物理性能和系统设计》系统设计及产品标准规范的要求，本系统装置设计先进、性能可靠，极其适用于保护面积小于500m2，容积小于1600m3，管网无法安装，维护困难的保护对象的火灾防护。
    七氟丙烷无管网灭火系统由箱式气体灭火装置与火灾探测器、气体灭火报警控制器等组成，也具有自动、电气手动和机械应急手动三种控制方式。其中箱式气体灭火装置由箱体、储存瓶组、连接管、喷嘴等组成。
适于扑救下列一些火灾类型
不得用于扑救下列物质的火灾
（1）电气火灾；
（2）液体表面火灾或可熔化的固体火灾；
（3）固体表面火灾；
（4）灭火前可切断气源的气体火灾。
（1）含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等；
（2）活泼金属，如钾、钠、镁、钛、锆、铀等；
（3）金属氢化物，如氢化钾、氢化钠等；
（4）能自行分解的化学物质，如过氧化氢、联胺等。
典型的防护设施：
    适用于电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重的工业设备、图书馆、博物馆及艺术管、洁净室、消声室、应急电力设施、易燃液体存储区等，也可用于生产作业火灾危险场所，象喷漆生产线、电器老化间、轧制机、印刷机、油开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓，以及船舶机舱、货舱等。
技术参数
产品型号
/2.5-SA
2.5-SA
120/2.5-SA
150/2.6-SA
公称工作压力(MPa)
2.5
2.5
2.5
3.5
喷射时间(s)
≤8
≤8
≤8
≤8
充装密度(Kg/m3 )
≤1120
≤1120
≤1120
≤1120
储存容器容积(L)
70
90
120
150
工作温度范围
0℃~50℃
0℃~50℃
0℃~50℃
0℃~53℃
单个喷嘴的保护半径(m)
≤7
≤7
≤7
≤7.5
系统灭火技术方式
全淹没
全淹没
全淹没
全淹没
电启动参数
24V，1A
24V，1A
24V，1A
24V，1A
气启动压力(MPa)
0.35
0.35
0.35
0.35
手动启动
30N
30N
30N
30N
安全泄放装置动作压(MPa)
5.0±0.25
5.0±0.25
5.0±0.25
5.0±0.25
外型尺寸(mm)
550×550×1850
550×550×2000
600×600×2000
1、（先导）无管网灭火装置订货和设计时型号后面加X，（次级）无管网灭火装置订货和设计时型号后面加C。
2、针对具体的保护对象，本厂能为用户提供无管网装置的多瓶组合，并根据用户要求进行定做，如对地板下、吊顶上的火灾保护。

二、控制逻辑
    本系统主要有电器自动、电器手动、机械应急手动三种控制方式，控制过程参见控制流程图三。（1）电器自动方式：本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。控制器上有控制方式选择锁，当将其置于“自动”位置时，灭火控制器处于自动控制状态。当只有一种探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。如确需启动灭火装置灭火时，可按下“紧急启动按钮”，即可启动灭火装置释放灭火剂，实施灭火。当两种探测器同时发出火灾信号时，控制器发出火灾声、光信号，通知有火灾发生，有关人员应撤离现场，并发出联动指令，关闭风机、防火阀等联动设备，经过一段时间延时后，即发出灭火指令，打开电磁阀，启动气体打开容器阀，
释放灭火剂，实施灭火；如在报警过程中发现不需要启动灭火装置，可按下保护区外的或控制操作面板上的“紧急停止按扭”，即可终止控制灭火指令的发生，不启动灭火装置，释放灭火剂，实施灭火。
（2）电器手动：将控制器上的控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制状态。这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。但报警信号仍存在。
    无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。同时控制器立即进入灭火报警状态。
（3）机械应急手动方式：用于控制器失效时，当职守人员判断为火灾时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按以下步骤实施应急机械启动；○1手动关闭联动设备并切断电源。○2拔出手柄上的保险销，拍击储瓶组上的手柄，即刻实施灭火。
控制逻辑图

三、灭火瓶组瓶头阀

四、七氟丙烷气体灭火系统设计参数
    《气体灭火系统设计规范》GB50370-2005
    4.1防护区灭火设计用量或惰化设计用量，应按下式计算：

式中

—— 灭火设计用量或惰化设计用量(kg)；

—— 灭火设计浓度或惰化设计浓度(%)；

—— 灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容(m3/kg)；

—— 防护区的净容积(m3)；

—— 海拔高度修正系数，可按本规范附录B的规定取值。
4.2图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用10%。
    4.3油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度宜采用9%。
    4.4通讯机房和电子计算机房等防护区，灭火设计浓度宜采用8%。
    4.5防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。
    4.6在通讯机房和电子计算机房等防护区，设计喷放时间不应大于8s；在其它防护区，设计喷放时间不应大于10s。
   五、自动报警灭火控制部分主要技术参数：
    1、保护区基本输入口配置：感烟、感温火灾探测器总线接入，紧急启动停止按扭1个，压力开关动作信号1路。
    2、保护区基本输出口配置：主启动气瓶电磁阀1个，声光报警器1个，放气指示灯1个，有源、无源触点输出各1个
    3、线制：除探测器外所有接入和输出采用N+1线制，即+24V电源加N条信号线。每路布线长度≤2000米，控制输出采用多线制，操作可靠性高。
    4、联动触点：控制器有一个常开/常闭无源触点，一个有源触点。可选择在火警发生时或满足灭火条件下发出联动指令信号，可关闭空调、放火阀等联动设备。
    5、电源：控制系统配有主机工作电源和备用工作电源，当主电源断电时，备用电源自动接如工作，当主电源通电后，又可自动转入主电源供电。同时对备用电源进行充电。
        主电工作电源：控制器电源+5V/2A，探测器接口电源+24V/1A，联动输出电源+24V/4A
        备用工作电源：密封式蓄电池DC 12V/6.5AH两节，在主电源掉电时能维持主机正常监视工作8小时以上，并能满足喷放气体
                      对功率的要求。
    6、功耗：监控状态≤5W；报警状态≤15W（不包含驱动电磁阀输出功率）。
    7、驱动电源：电磁阀驱动装置的额定工作电压为+24V，在+24V±15%条件下能正常工作。
    8、使用条件：环境温度0℃~+40℃，相对湿度≤92%（40±2℃）
六、安装、调试及使用
    1、检查启动器是否动作。
    2、根据说明书中的说明和工程方案，将火灾探测器、手动控制盒、声光报警器及联动设备等外围设备与气体灭火控制器连接好，系统安装完毕后，检查线路连接是否正确，并按电气说明书设置和调试有关功能。
    3、调试完毕后，将系统复位，并处于正常开通状态。
    4、在安装调试过程中，必须严格按照《气体灭火系统施工及验收规范》GB50263-97的规定执行。
七、注意事项
    1、灭火系统喷射前，所有人员必须在延时期内撤离火情现场，灭火完毕后，必须首先启动风机，将废气排除后，工作人员方可进入现场。
    2、本装置的安装场所应符合下列要求：
       （1）环境温度为0~50℃，并保持干燥和通风良好。
       （2）空气中不应含有易爆、导电尘埃及腐蚀部件的有害物质，否则必须加以保护，系统不得受到震动和冲击。
    3、系统安装、调试的人员，应熟悉本系统的基本结构、工作原理、性能和动作的程序，以及各阀件的基本结构和工作状态。
    4、灭火系统喷射灭火剂前，所有工作人员必须在延时时间内撤离火情现场；灭火完毕后，必须首先启动风机，待废气排出后，工作人员方可进入现场。
    5、储气瓶应避免接近热源。运输过程中，应轻装轻卸，严禁碰撞、卧置或倒置。
    6、更换新的安全膜片必须由我公司供应，不得随意使用未经试验的膜片代用。
    7、拆装过程中应避免碰伤表面而影响外观。
    8、无关人员切莫乱摸乱动本系统装置的部件，以免发生以外。

七氟丙烷灭火系统，具有清洁、低毒、对设备无污染、电绝缘性好、灭火效能高、灭火速度快等特点；该系统设计参数完整、准确，功能完善、动作可靠、长期贮存不易泄漏。
根据使用要求，七氟丙烷灭火系统可组成单元独立系统、组合分配系统和无管网装置等多种形式，实施对单区和多区的消防保护。SZT七氟丙烷灭火系统有自动、电气手动和机械应急手动三种控制方式。
七氟丙烷灭火设备主要适用于：数据中心、通信中心、计算机房、各种控制中心、档案馆、图书馆、发电站、高低压变配电间、银行、地铁、机场等重要场所的消防保护。
七氟丙烷灭火系统属于全淹没灭火系统，其灭火机理为化学作用和物理作用，可扑救A、B、C类和电气火灾，可用于保护有人场所。在火灾的类型、规模、喷放时间相同的条件下，灭A类表面火的设计浓度高于1301灭火系统的10%。用于组合分配方式的七氟丙烷灭火系统，其关键部位的配置应满足相应的系统设计要求。
七氟丙烷灭火系统主要技术参数
1、灭火方式：全淹没；
2、系统设计压力：4.2Mpa；
3、喷嘴设计工作压力：Pmin≥0.7Mpa；
4、单只喷嘴保护半径：4.5m～7.5m；
5、喷嘴高度：0.3m～6.5m；
6、喷射时间：≤10s；
7、灭火时间：≤10s；
8、最大单区保护面积：800m2；
9、 药剂充装率：≤950kg/m3；
10、储瓶间环境温度：-10～+50℃；
11、启动方式：自动、手动、机械应急手动；
12、系统启动气源压力：5.9Mpa±0.5Mpa；
13、储瓶规格：40L、70L、90L、120L、150L；
14、最大单区保护容积：3600m3。
