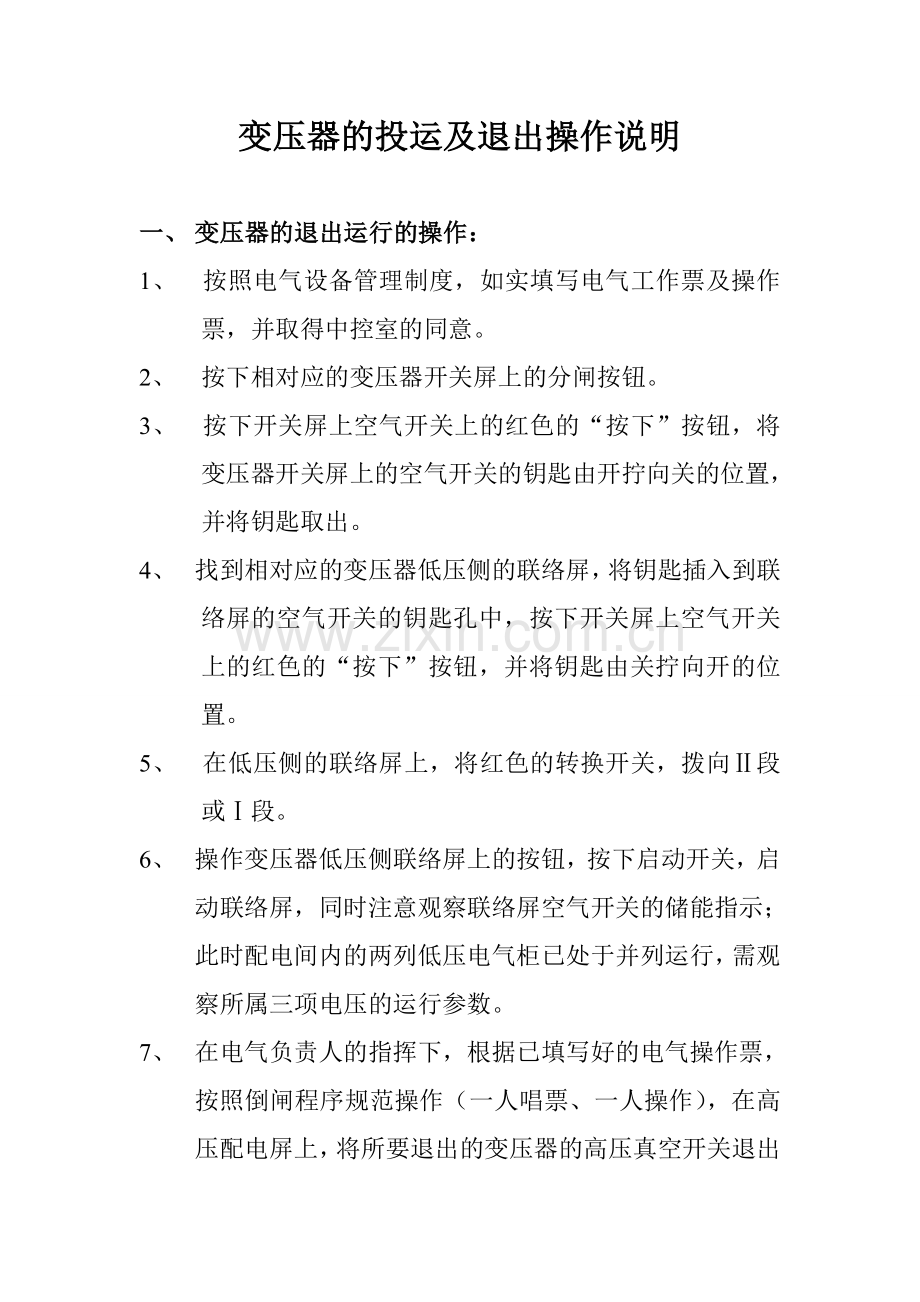

变压器的投运及退出操作说明

一、 变压器的退出运行的操作：
1、 按照电气设备管理制度，如实填写电气工作票及操作票，并取得中控室的同意。
2、 按下相对应的变压器开关屏上的分闸按钮。
3、 按下开关屏上空气开关上的红色的“按下”按钮，将变压器开关屏上的空气开关的钥匙由开拧向关的位置，并将钥匙取出。
4、 找到相对应的变压器低压侧的联络屏，将钥匙插入到联
络屏的空气开关的钥匙孔中，按下开关屏上空气开关上的红色的“按下”按钮，并将钥匙由关拧向开的位置。
5、 在低压侧的联络屏上，将红色的转换开关，拨向Ⅱ段或Ⅰ段。
6、 操作变压器低压侧联络屏上的按钮，按下启动开关，启动联络屏，同时注意观察联络屏空气开关的储能指示；此时配电间内的两列低压电气柜已处于并列运行，需观察所属三项电压的运行参数。

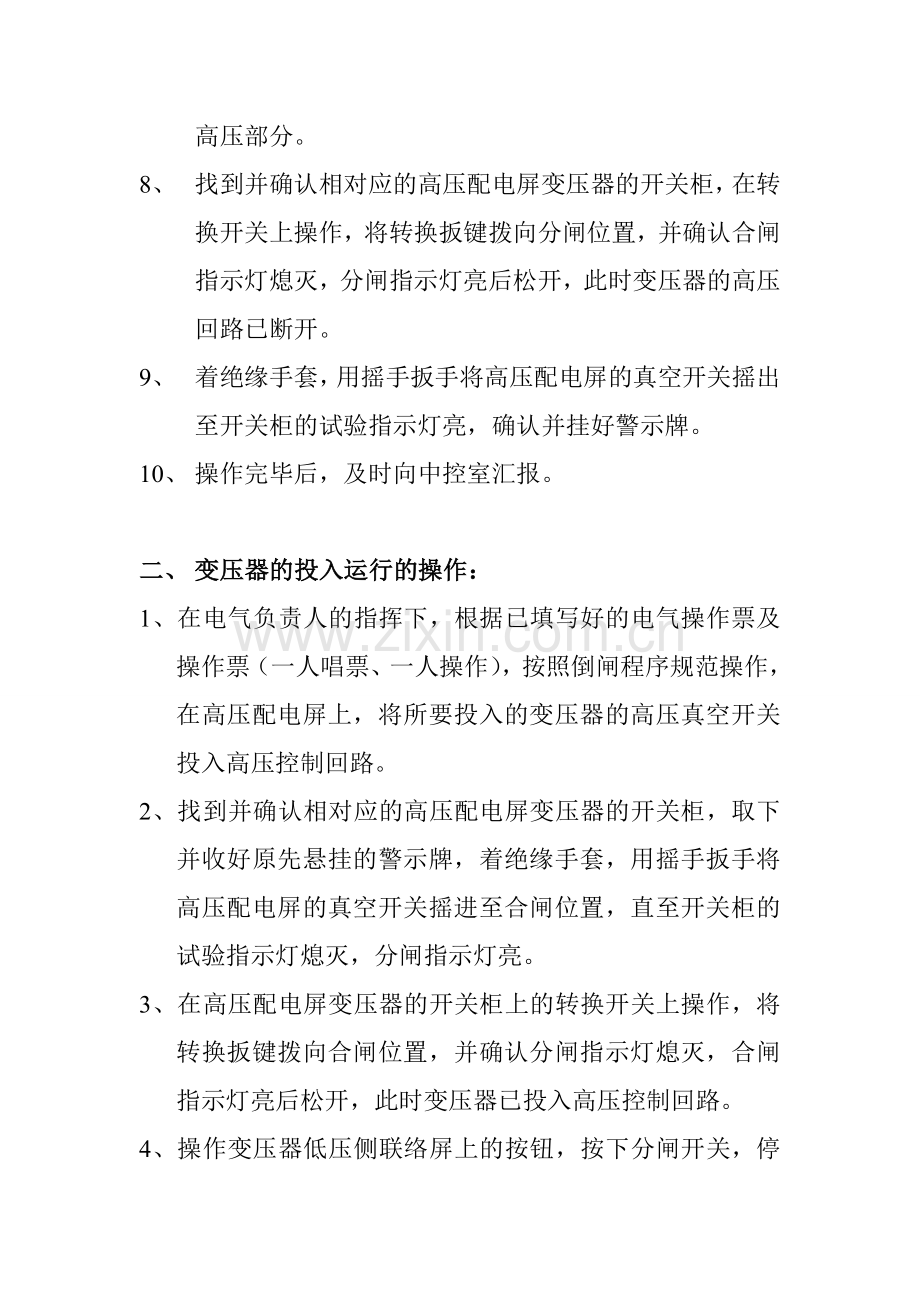

7、 在电气负责人的指挥下，根据已填写好的电气操作票，按照倒闸程序规范操作（一人唱票、一人操作），在高压配电屏上，将所要退出的变压器的高压真空开关退出高压部分。
8、 找到并确认相对应的高压配电屏变压器的开关柜，在转换开关上操作，将转换扳键拨向分闸位置，并确认合闸指示灯熄灭，分闸指示灯亮后松开，此时变压器的高压回路已断开。
9、 着绝缘手套，用摇手扳手将高压配电屏的真空开关摇出至开关柜的试验指示灯亮，确认并挂好警示牌。
10、 操作完毕后，及时向中控室汇报。

二、 变压器的投入运行的操作：
1、在电气负责人的指挥下，根据已填写好的电气操作票及操作票（一人唱票、一人操作），按照倒闸程序规范操作，在高压配电屏上，将所要投入的变压器的高压真空开关投入高压控制回路。
2、找到并确认相对应的高压配电屏变压器的开关柜，取下并收好原先悬挂的警示牌，着绝缘手套，用摇手扳手将高压配电屏的真空开关摇进至合闸位置，直至开关柜的试验指示灯熄灭，分闸指示灯亮。
3、在高压配电屏变压器的开关柜上的转换开关上操作，将转换扳键拨向合闸位置，并确认分闸指示灯熄灭，合闸指示灯亮后松开，此时变压器已投入高压控制回路。
4、操作变压器低压侧联络屏上的按钮，按下分闸开关，停用联络屏，同时将红色的转换开关，拨由Ⅱ段或Ⅰ段拨向停的位置。并注意观察联络屏空气开关的储能指示；此时配电间内的只有一列低压电气柜已处于运行状态。
5、 在变压器低压侧的联络屏上操作，按下开关屏上空气开关上的红色“按下”按钮，将钥匙由开拧向关的位置，并将钥匙取出。
6、 找到要投运变压器的的开关屏，将钥匙插入到开关屏中空气开关的钥匙孔中，按下开关屏上空气开关上的红色的“按下”按钮，并将钥匙由关拧向开的位置。
7、 启动该变压器开关屏上的合闸按钮，并注意观察联络屏空气开关的储能指示；此时该变压器已投运，需观察所属三项电压的运行参数。
8、 操作完毕后，及时向中控室汇报。
