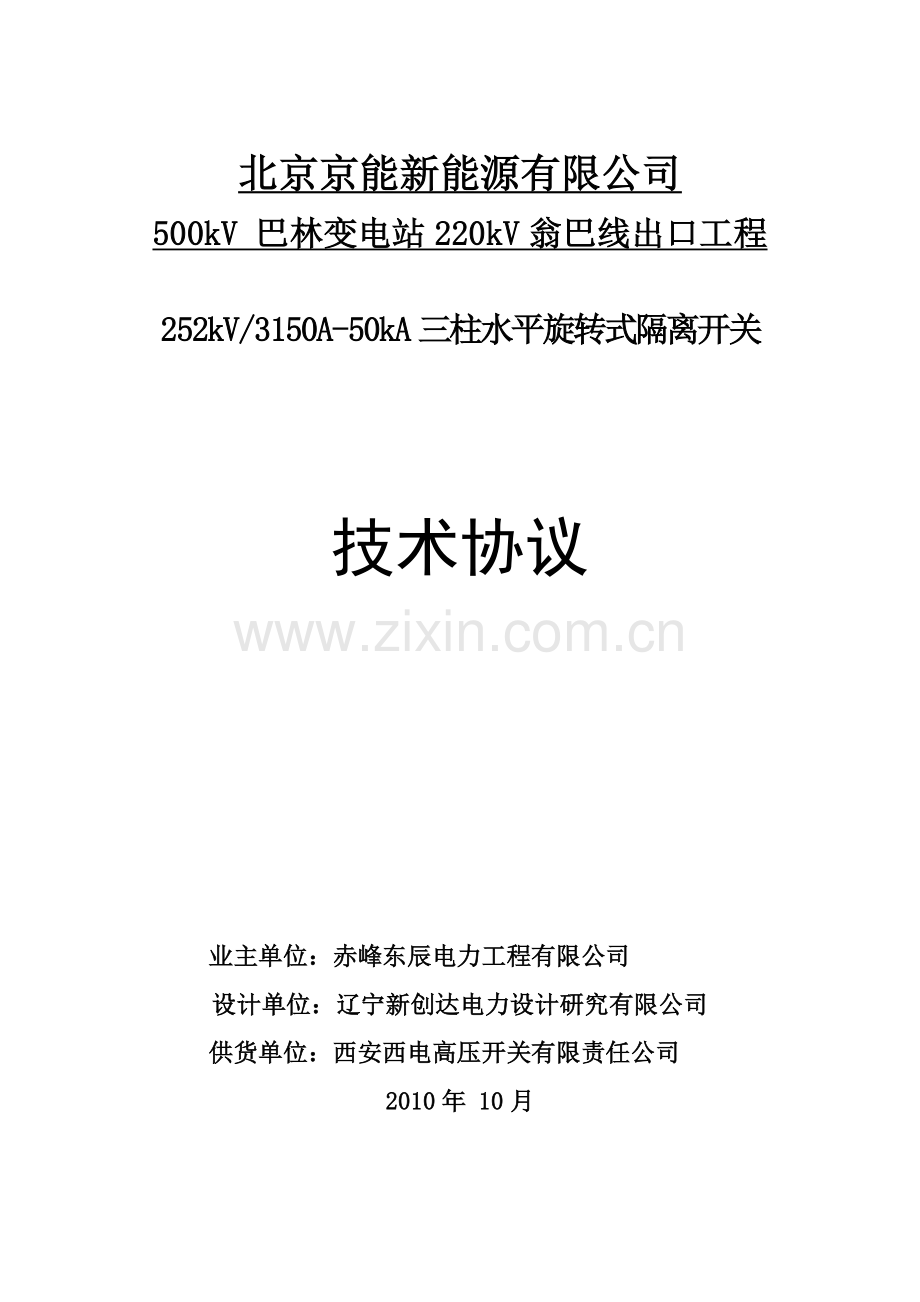

北京京能新能源有限公司
500kV 巴林变电站220kV翁巴线出口工程

252kV/3150A-50kA三柱水平旋转式隔离开关

技术协议

业主单位：赤峰东辰电力工程有限公司
设计单位：辽宁新创达电力设计研究有限公司
供货单位：西安西电高压开关有限责任公司
2010年 10月

1

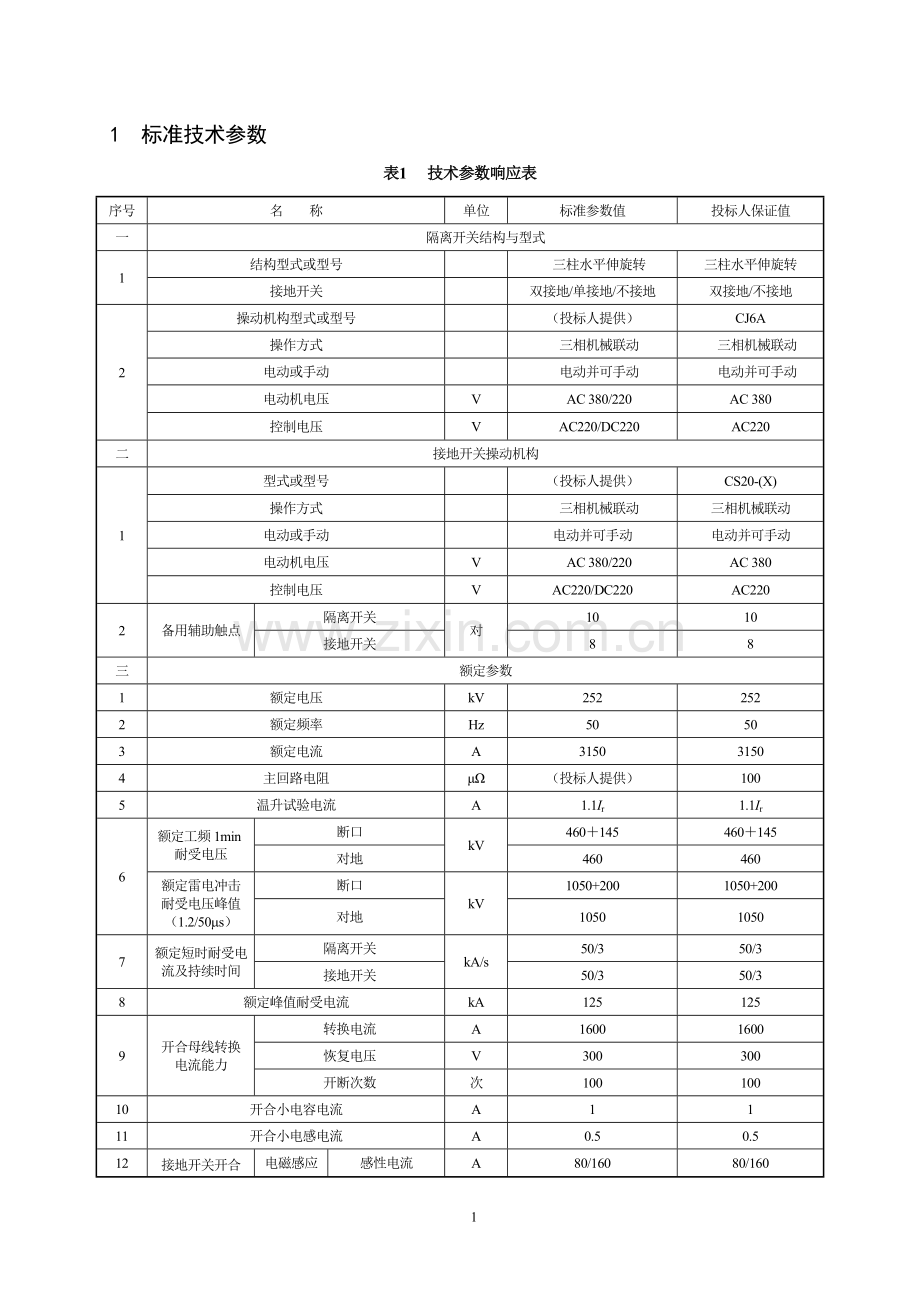

1 标准技术参数
表1 技术参数响应表
序号
名　　称
单位
标准参数值
投标人保证值
一
隔离开关结构与型式
1
结构型式或型号

　三柱水平伸旋转
三柱水平伸旋转
接地开关

双接地/单接地/不接地
双接地/不接地
2
操动机构型式或型号

（投标人提供）
CJ6A
操作方式

　三相机械联动
　三相机械联动
电动或手动

　电动并可手动
　电动并可手动
电动机电压
V
　AC 380/220
AC 380
控制电压
V
　AC220/DC220
AC220
二
接地开关操动机构
1
型式或型号

（投标人提供）　
CS20-(X)
操作方式

　三相机械联动
三相机械联动
电动或手动

电动并可手动　
电动并可手动　
电动机电压
V
　AC 380/220
AC 380
控制电压
V
AC220/DC220
AC220
2
备用辅助触点
隔离开关
对
10
10
接地开关
8
8
三
额定参数
1
额定电压
kV
252
252
2
额定频率
Hz
50
50
3
额定电流
A
3150
3150
4
主回路电阻
μΩ
（投标人提供）
100
5
温升试验电流
A
1.1Ir
1.1Ir
6
额定工频1min耐受电压
断口
kV
460＋145
460＋145
对地
460
460
额定雷电冲击耐受电压峰值（1.2/50ms）
断口
kV
1050+200
1050+200
对地
1050
1050
7
额定短时耐受电流及持续时间
隔离开关
kA/s
50/3
50/3
接地开关
50/3
50/3
8
额定峰值耐受电流
kA
125
125
9
开合母线转换电流能力
转换电流
A
1600
1600
恢复电压
V
300
300
开断次数
次
100
100
10
开合小电容电流
A
1
1
11
开合小电感电流
A
0.5
0.5
12
接地开关开合感应电流能力（A类/B类）
电磁感应
感性电流
A
80/160
80/160
感应电压
kV
1.4/15
1.4/15
开断次数
次
10
10
静电感应
容性电流
A
1.25/10
1.25/10
感应电压
kV
5/15
5/15
开断次数
次
10
10
13
分闸时间
s
（投标人提供）
12
14
合闸时间
s
（投标人提供）
12
15
分闸平均速度
m/s
（投标人提供）
0.3～0.5
16
合闸平均速度
m/s
（投标人提供）
0.3～0.5
17
机械稳定性
次
≥3000
≥3000
18
辅助和控制回路短时工频耐受电压
kV
2
2
19
无线电干扰电压
μV
≤500
≤500
20
接线端子静态机械负荷
水平纵向
N
1500
1500
水平横向
1000
1000
垂直
1250
1250
安全系数

静态2.75，动态1.7
静态2.75，动态1.7
21
支柱绝缘子
爬电距离
mm
6300
（当500mm≥平均直径≥300mm时，乘1.1；平均直径＞500mm时，乘1.2）
6300
（我公司支柱绝缘子平均直径＜300mm）
干弧距离
≥1800
≥1800
S/P

≥0.9
≥0.9
抗弯/抗扭（支持管母线）
kN
8
8

8
2 项目需求部分
2.1 货物需求及供货范围
表2 货物需求及供货范围一览表
序号
项目单位要求
投标人响应
隔离开关型式
主要参数
操动机构
单位
数量
支架（有/无）
隔离开关型号
主要参数
操动机构
单位
数量
支架（有/无）
1
三柱水平旋转式
252kV, 2500A,
Ik=50kA,iy=125kA；双接地
主刀、地刀电动
组
1
无
三柱水平旋转式
GW7-252/2500-IIDW
252kV, 2500A,
Ik=50kA,iy=125kA；双接地
主刀、地刀电动
组
1
无
2
三柱水平旋转式
252kV, 2500A,
Ik=50kA,iy=125kA；不接地
主刀电动
组
1
无
三柱水平旋转式GW7-252/2500-W
252kV, 2500A,
Ik=50kA,iy=125kA；不接地
主刀电动
组
1
无
3

4

2.2 必备的备品备件、专用工具和仪器仪表供货表
表3 必备的备品备件、专用工具和仪器仪表供货表
序号
名 称
项目单位要求
投标人响应
规 格
单位
数量
规 格
单位
数量
1
主刀动触头

相套

主刀动触头
相套

2
主刀静触头

相套
1
主刀静触头
相套
1
3
地刀动触头

相套

地刀动触头
相套

4
地刀静触头

相套
1
地刀静触头
相套
1
5
操动机构电动机

台
1
操动机构电动机
台
1
6
辅助开关

组
1
辅助开关
组
1

2.3 图纸资料提交单位
表4 卖方提交的图纸资料及其接收单位
提交图纸资料名称
接收图纸单位名称、地址、邮编、电话
提交份数
提交时间
图纸类
辽宁新创达电力设计研究有限公司
（地址：沈阳市浑南新区世纪路18-2号；邮编：110179）
TEL：[phone]
2
技术协议签定后1周
安装使用说明
试验报告
其它资料
图纸类
北京京能新能源有限公司
2
技术协议签定后1周
设备装运前1周
安装使用说明书
试验报告
其它资料
2.4 工程概况
2.4.1 项目名称：500千伏巴林变电站220千伏翁巴线出口工程
2.4.2 项目单位：北京京能新能源有限公司
2.4.3 工程规模：扩建1回220千伏出线
2.4.4 工程地址：赤峰500千伏巴林变电站
2.4.5 交通、运输：公路运输
2.4.6 电力系统情况：
a．系统标称电压：　220　kV
b．系统最高电压：　 252 　kV
c．系统额定频率：　 50 Hz
d．系统中性点接地方式：　直接接地 　
2.5 使用条件
表5 使用条件
序号
名　　称
单位
标准参数值
投标人保证值
1
周围空气温度
最高气温
℃
+40
+40
最低气温
-25
-25
最大日温差
K
25
25
2
海拔
m
≤1000
≤1000
3
太阳辐射强度
W/cm2
0.1
0.1
4
污秽等级

Ⅲ
Ⅲ
5
覆冰厚度
mm
10
10
6
风速/风压
（m/s）/Pa
34/700
34/700
7
湿度
日相对湿度平均值
%
≤95
≤95
月相对湿度平均值
≤90
≤90
8
耐受地震能力（水平加速度）
m/s2
0.2g
0.2g
9
由于主回路中的开合操作在辅助和控制回路上所感应的共模电压的幅值
kV
≤1.6
≤1.6
2.6 项目单位可选技术参数
项目单位应根据实际工程情况认真填写相应的技术参数响应表中可选择部分。
表6 项目单位可选技术参数表
序号
名　　称
单位
技术参数值
项目单位要求值
一
隔离开关结构与型式
1
接地开关

双接地/单接地/不接地
双接地/不接地
2
电动机电压
V
AC 380/220
AC 380
控制电压
V
AC220/DC220
AC220
二
接地开关操动机构
1
电动机电压
V
AC 380/220
AC 380/-------
控制电压
V
AC220/DC220
AC 220/-------
三
额定参数
1
接地开关开合感应电流能力（A类/B类）
电磁感应
感性电流
A
80/160

感应电压
kV
1.4/15

开断次数
次
10

静电感应
容性电流
A
1.25/10

感应电压
kV
5/15

开断次数
次
10

2.7 项目单位技术差异
表7 项目单位技术差异表

序号
项 目
标准参数值
项目单位要求值
投标人保证值
1
额定电流
3150
2500
2500
2

……

序号
项 目
变更条款页码、款号
原表达
变更后表达
1

2

……

2.8 一次、二次及土建接口要求（适用于扩建工程）
3 投标人响应部分
3.1 投标人技术偏差
表8 投标人技术偏差表
序号
项 目
对应条款编号
技术规范书要求
偏 差
备注
1
无

无

2

3

4

3.3 投标人需提供的设备图纸及资料
投标文件中投标人应提供以下图纸及资料
1) 电气主接线图
2）设备平面和断面布置图
3）投标产品的结构特点
