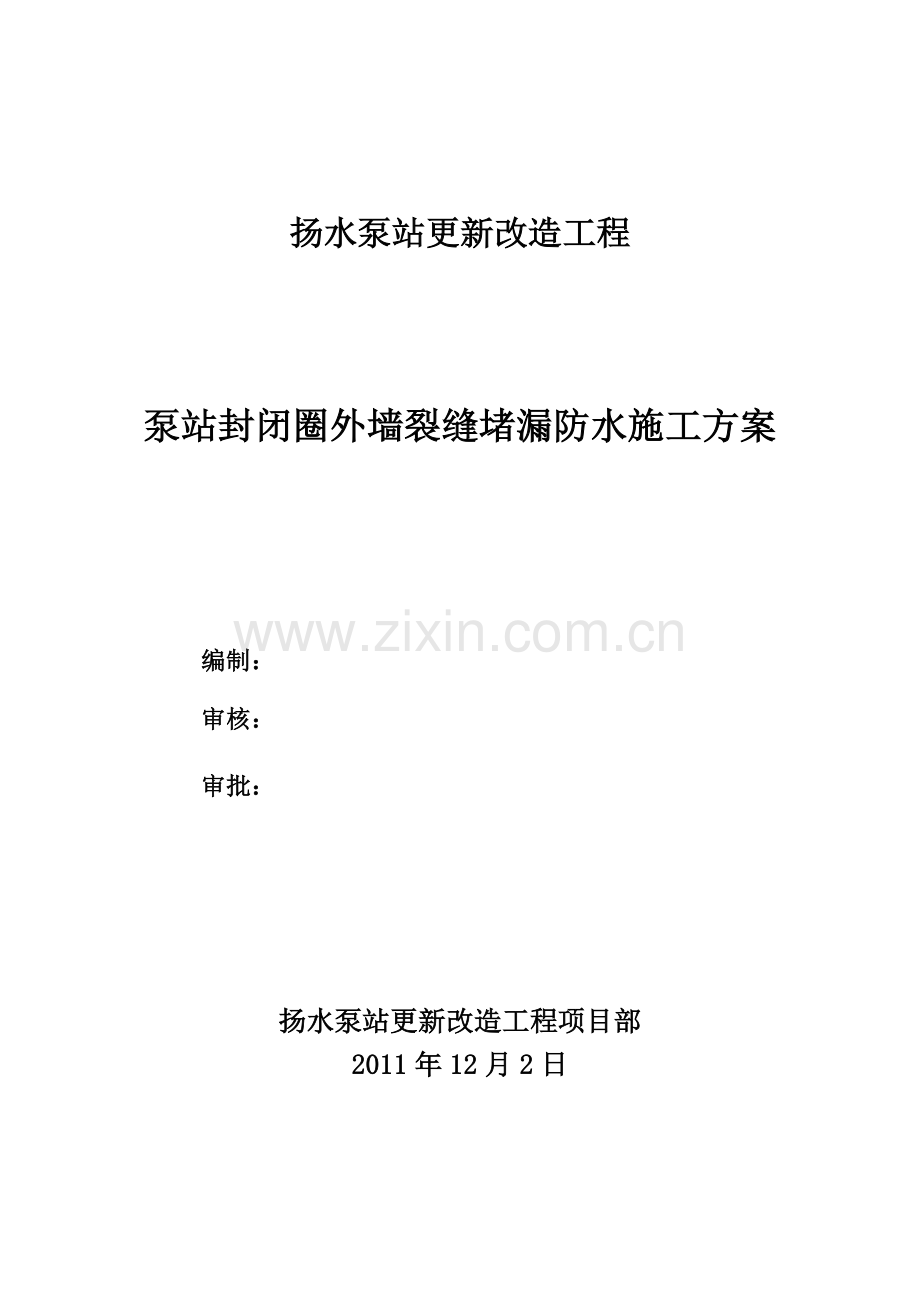

扬水泵站更新改造工程

泵站封闭圈外墙裂缝堵漏防水施工方案

编制：

审核：

审批：

扬水泵站更新改造工程项目部
2011年12月2日

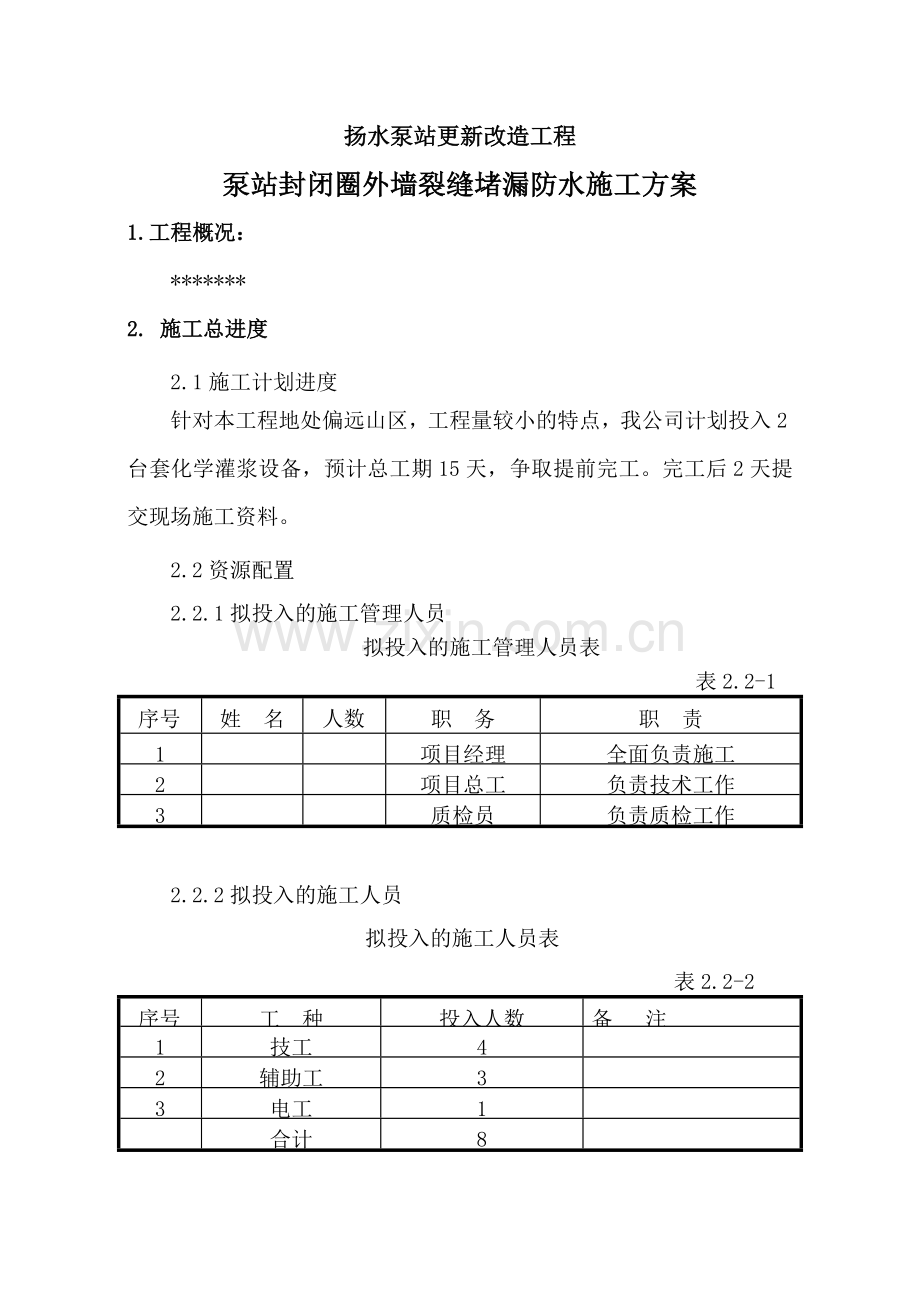

扬水泵站更新改造工程
泵站封闭圈外墙裂缝堵漏防水施工方案
1.工程概况：
*******
2. 施工总进度
2.1施工计划进度
针对本工程地处偏远山区，工程量较小的特点，我公司计划投入2台套化学灌浆设备，预计总工期15天，争取提前完工。完工后2天提交现场施工资料。
2.2资源配置
2.2.1拟投入的施工管理人员
拟投入的施工管理人员表
表2.2-1
序号
姓 名
人数
职 务
职 责
1

项目经理
全面负责施工
2

项目总工
负责技术工作
3

质检员
负责质检工作

2.2.2拟投入的施工人员
拟投入的施工人员表
表2.2-2
序号
工 种
投入人数
备 注
1
技工
4

2
辅助工
3

3
电工
1

合计
8

2.2.3拟投入的主要施工机械设备
拟投入的主要施工机械设备表
表2.2-3
序号
名 称
规 格 型 号
单
位
数量
功率（KW）
备 注
单机
总
1
冲击钻
XY-2
台
3
1.2
3.6
备用1台
2
高压灌浆泵
GB20/10
台
2
4
8
备用1台
3
汽车
汽油1T
辆
1

2.3施工进度保证措施
1、根据本工程的特点和以往施工经验,按照“先紧后松”的原则安排，能提前安排的项目尽可能早安排，给后续施工留有足够的余地，以确保目标工期的实现。
2、 配备高素质的管理人员和技术人员，成立强有力的管理机构，从人员的质和量上满足工程施工需要。
3、每天分二班施工,每班设现场值班技术员名，负责本班的生产安排、协调和技术问题，发现问题及时解决。
4、实行奖惩制,生产任务与班组及个人的经济挂钩,按月对机组进行考评,对未完成生产任务的班组,进行经济惩罚;对完成和超额完成任务的机组给予奖励。
5、 配备足够数量、完好程度较高的施工设备，并准备充足的备件。加强维修力量，提高设备的出勤、完好率。
6、优化施工工艺过程，合理安排施工工序，使各工序之间严密紧凑，衔接合理。
3．工程量

序号
项目名称
工程位置
单位
数量
备注
1
外墙裂缝
一级泵站
m/条
120/30
单条裂缝长度按4m计
二级泵站
m/条
120/30
单条裂缝长度按4m计

4.主要施工方案
裂缝灌浆处理施工工艺流程：清理裂缝两侧墙面 裂缝凿槽 填充聚合物砂浆 布孔 钻孔 洗孔 埋灌浆嘴 压丙酮测试 灌注化学浆液 修正墙面 竣工验收
4.1堵漏机理分析
混凝土建筑物裂缝、孔隙是导致砼建筑物损坏的主要原因，裂缝孔隙渗漏水又是最令人头痛的问题 ，因为砼内部的裂缝是完全无规则的。一般传统堵漏的方法，是将裂缝或漏水处凿开，进行表面堵漏，但结果往往是堵住这里，那里又开始渗漏。因为水可以在砼内部裂缝中无规则运动，从相对薄弱部位渗出。
　　采用化学灌浆法。就是利用机械的高压动力(高压灌注机)，将化学灌浆材料注入混凝土裂缝中，当浆液遇到混凝土裂缝中的水分会迅速分散、乳化、膨胀、固结，水溶性聚胺脂灌浆材料进入裂缝的深度与裂缝宽度相关：裂缝越宽，浆液流速越大，进入裂缝就越深，灌浆效果越好。水溶性聚胺脂初始膨胀率能够达到100％，形成胶凝体以后，第一次膨胀消失，但具有很好的弹性，成为稳定的类似止水橡皮的弹性体。这样固结的弹性体填充混凝土所有裂缝，将水流完全地堵塞在混凝土结构体之外，以达到止水堵漏的目的。
　　宽度大于0.2mm的裂缝采用水溶性聚胺脂浆材进行灌浆处理；小于0.2mm裂缝采用环氧树脂胶封缝（对于干燥缝：采用改性环氧树脂基液封堵；对于潮湿缝：尽可能采用水溶性聚胺脂灌浆，止水干燥后采用改性环氧树脂基液封闭加固。灌浆困难的裂缝采用“堵漏灵”堵漏止水，干燥后用改性环氧树脂基液封闭）。注：水性聚氨脂灌浆后，视具体情况，再决定是否进行改性环氧树脂灌浆。
4.2化学灌浆防水堵漏施工的优点
　　水溶性聚氨酯化学灌浆材料是一种低黏度，单组份合成高分子聚氨酯材料，形态为浆体，它有遇水产生交联反应，发泡生成多元网状封闭弹性体的特征。当它被高压注入到混凝土裂缝结构延展直至将所有缝隙填满（包括肉眼难以觉察的0.015mm微缝），遇水后（注水）伴随交联反应，释放大量二氧化碳气体，产生二次渗压，高压推力与二次渗压再次将弹性体压入并充满所有缝隙，达到止漏目的。
4.3施工工艺
高压化学灌浆堵漏施工应由受过专业培训的人员且有专业施工设备的施工队进行施工。
⑴清理：　详细检查、分析渗漏情况，确定灌浆孔位置及间距。清理干净需要施工的区域，凿除砼表面析出物，确保表面干净。
⑵布孔：封闭圈外墙裂缝由于开裂不规则，采用斜孔方案灌浆，布孔裂缝两侧左右交叉布置，孔距30cm，角度为70°。
⑶钻孔：　使用电锤造孔，钻头直径为14mm,钻孔角度70°，钻孔深度≦结构厚度的2/3，钻孔必须斜穿过主漏水裂缝面，但不得将结构打穿。用气泵将裂缝内的粉尘冲洗干净。墙面慢渗则分别在渗水面钻梅花孔。用清洗机冲洗灌浆孔，直至灌浆孔出水清澈则可进行下一步工作。
⑷埋嘴：　观察主漏水孔的压力，水流不急压力不大时可用快干堵漏剂埋注灌浆止水针头，（根据施工情况也可打入木楔再用快干堵漏剂封堵，结构稳固后再重新钻开木楔再安装膨胀止水针头）。当结构达到一定的强度没有渗漏时，其它泄水孔分别安装膨胀止水针头，用专用内六角扳手拧紧，使灌浆嘴周围与钻孔之间无空隙，不漏水。墙面慢渗也依次安装膨胀止水针头。漏水点分别按层次错位安装25CM、10CM、8CM止水针头，这样灌浆可以从深层至表层完全密实灌浆。堵塞所有孔洞、缝隙。
⑸灌浆：　首先灌注丙酮浆液测试，以了解裂缝是否有效畅通，通过压注丙酮量计算裂缝容积，以便确定灌浆量。之后使用高压灌浆机试压，不得超过砼结构受压范围。向灌浆孔内灌注化学灌浆料。单孔逐一连续进行。当相邻孔开始出浆后，保持压力3~5分钟，即可停止本孔灌浆，改注相邻灌浆孔。待所有的孔都灌完后，回到先前第一个灌浆孔，再次灌浆以保证压力最大化。墙面灌浆顺序则为由下向上；待所有的孔灌完后同样也是回到先前第一个灌浆孔回灌一次。
⑹拆嘴：　灌浆完毕24小时，确认不漏即可去掉或敲掉外露的灌浆嘴。清理干净已固化的溢漏出的灌浆液。
5.施工质量控制
选择具有丰富施工经验的机长担任项目负责人，教育每个工人严格按操作规程进行施工，抓好施工的每个环节，确保工程质量。
每个工序完成后，均由甲方人员、监理、施工人员三方到现场测量孔深及孔斜等，打孔、埋嘴、灌浆均满足设计要求。
6.文明施工
1.现场施工人员绝对听从甲方管理人员安排及完成指派的工作；
2.严格按操作规程施工；
3.严禁随地大小便及乱扔杂物；
4.施工结束后、做到工完料尽，场地干净整洁。

扬水泵站更新改造工程项目部
二0一一年十二月二日
