rms系统的安装和使用.pptx

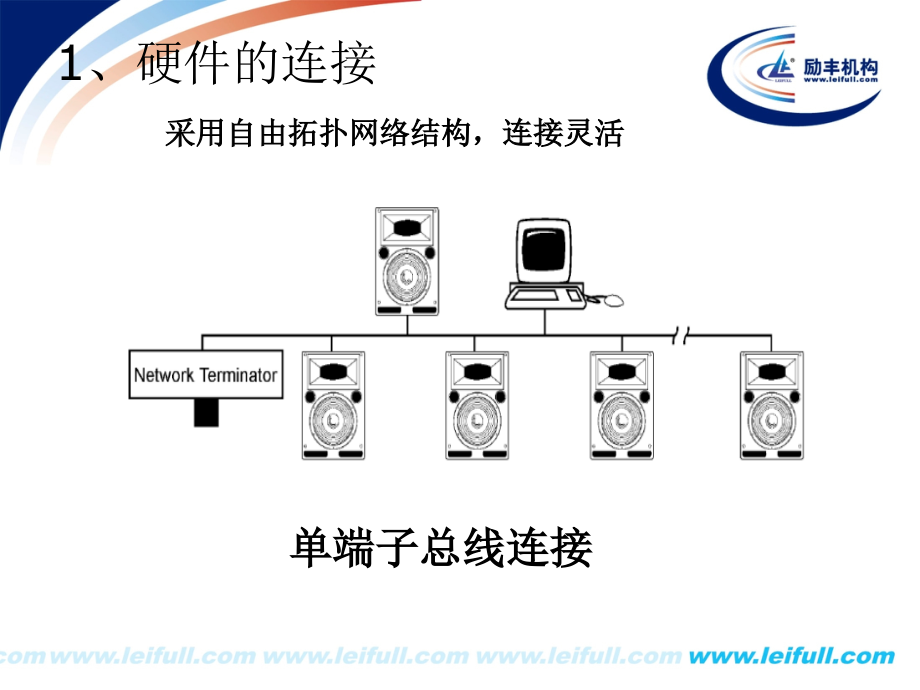

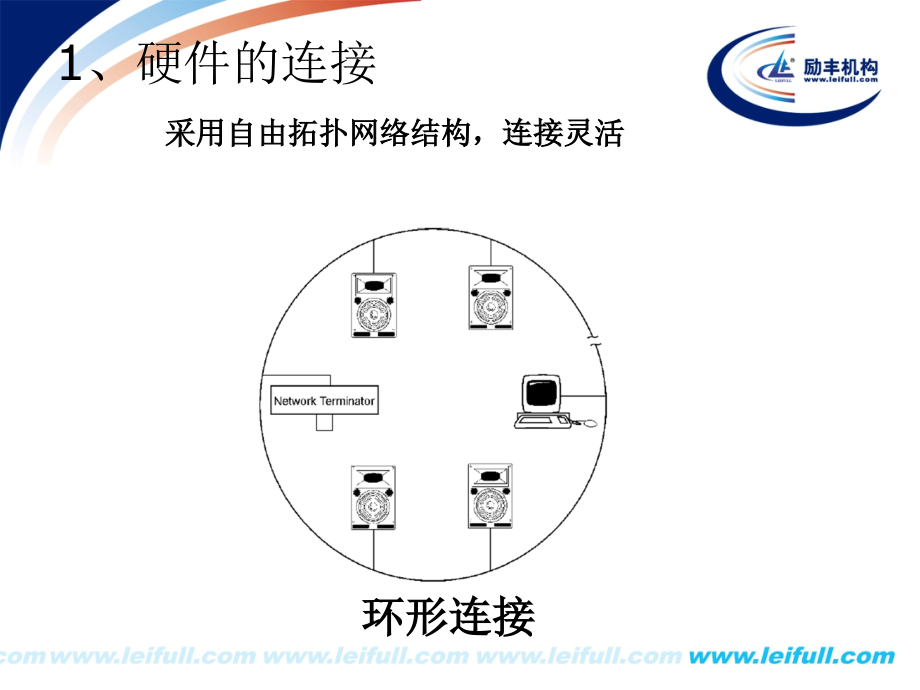

1,、硬件的连接,采用自由拓扑网络结构，连接灵活,环形连接,1,、硬件的连接,采用自由拓扑网络结构，连接灵活,单端子总线连接,1,、硬件的连接,采用自由拓扑网络结构，连接灵活,双端子总线连接,1,、硬件的连接,采用自由拓扑网络结构，连接灵活,星形连接,1,、硬件的连接,采用自由拓扑网络结构，连接灵活,混合连接,1,、硬件的连接,系统连接示意图,2,、控制软件的安装,1,、安装,RMS,监控软件,运行,SETUP.EXE,程序,2,、控制软件的安装,2,、设置,IP,地址,设置控制电脑的,IP,地址,（如本系统控制电脑为：,192.168.3.200),2,、控制软件的安装,2,、设置,IP,地址,设置控制,iLon-10,的,IP,地址,其出厂默认,IP,地址为,192.168.1.222,在浏览器输入,192.168.1.222/config,用户名和秘密分别为,“,ilon,”,2,、控制软件的安装,2,、设置,IP,地址,进入,“,Configuration,”,界面，更改,iLon-10,的,IP,地址,（如本系统控制,1,号,iLon-10,为：,192.168.3.222,2,号,iLon-10,为：,192.168.3.223,3,号,iLon-10,为：,192.168.3.224),2,、控制软件的安装,3,、设置,LonWorks,界面,进入控制面板，双击运行,LonWorks Interfaces,程序,2,、控制软件的安装,3,、设置,LonWorks,界面,点击,“,ADD,”,，进入增加界面，,“,hostname,”,输入名称，注意：名称必须为,“,ilon-,”,加,1,位或两位数字。,在,“,Use Static IP Address,”,输入,ilon-10,的,IP,地址。,2,、控制软件的安装,4,、初始化,RMS,数据库,运行,RMS,遥控检测软件，进入,“,Network Server,”,设置界面,按,“,ADD,”,按键，添加,“,RMSNETx,”,数据库,2,、控制软件的安装,4,、初始化,RMS,数据库,选择,“,Remote network(RMSNETx)accessed with an i.Lon Remote Network Interface,”,在,“,Assigned Network Number,”,输入数字，注意，该数字和,“,LonWorks,”,设置的网络界面的后序数字相同。,2,、控制软件的安装,4,、初始化,RMS,数据库,点击,“,Add Network,and intialize the datebase,”,增加,RMS,数据库并初始化。,如点击,“,Add Network,only,”,增加,RMS,数据库,但不初始化，在安装目录的,RMS,目录下生成相应的数据库目录。把其它计算机的数据库目录下的所有文件复制到此，即可导入相应数据。,2,、控制软件的使用,1,、添加音箱,2,、控制软件的使用,2,、控制音箱,哑音控制,独奏监听控制,音箱寻找,2,、控制软件的使用,3,、编组控制音箱,哑音控制,独奏监听控制,音箱寻找,2,、控制软件的使用,4,、监视音箱,指示灯界面,电平表界面,数字表界面,灰色：无工作电平,绿色：正常工作电平,黄色：工作电平进入,压缩状态,红色：工作电平进入,锋值状态,2,、控制软件的使用,4,、监视音箱,指示灯界面,电平表界面,数字表界面,2,、控制软件的使用,4,、监视音箱,指示灯界面,电平表界面,数字表界面,谢谢大家,!,
