高炉液压管道安装施工方案

1.编制说明
1.编制依据
1）山西潞城兴宝钢铁有限公司550m3高炉热风炉液压管道安装图纸、设计图纸和规范；
2）GB50236-98《现场设备、工业管道焊接工程施工及验收规范》
3）GB 50213-98《冶金机械设备安装工程及验收通用规范》
4) GB 50387-2006《冶金机械液压、润滑和气动设备工程安装验收规范》
5）建设部颁发的《建筑工程施工现场管理规定》及地方政府的有关规定；
6）建设部颁发的《工程建设标准强制性条文》；
2.工程概况

本工程为潞城兴宝钢铁有限公司550m3高炉液压配管系统，包括高炉炉前、炉顶、槽下液压配管以及热风炉本体液压系统。
3.施工准备
1)施工工具、设备
空压机 1台
循环酸洗泵 1台
滤油机 1台
管道切割器 1台
无齿锯 1台
液压弯管器 1台
管钳 4把

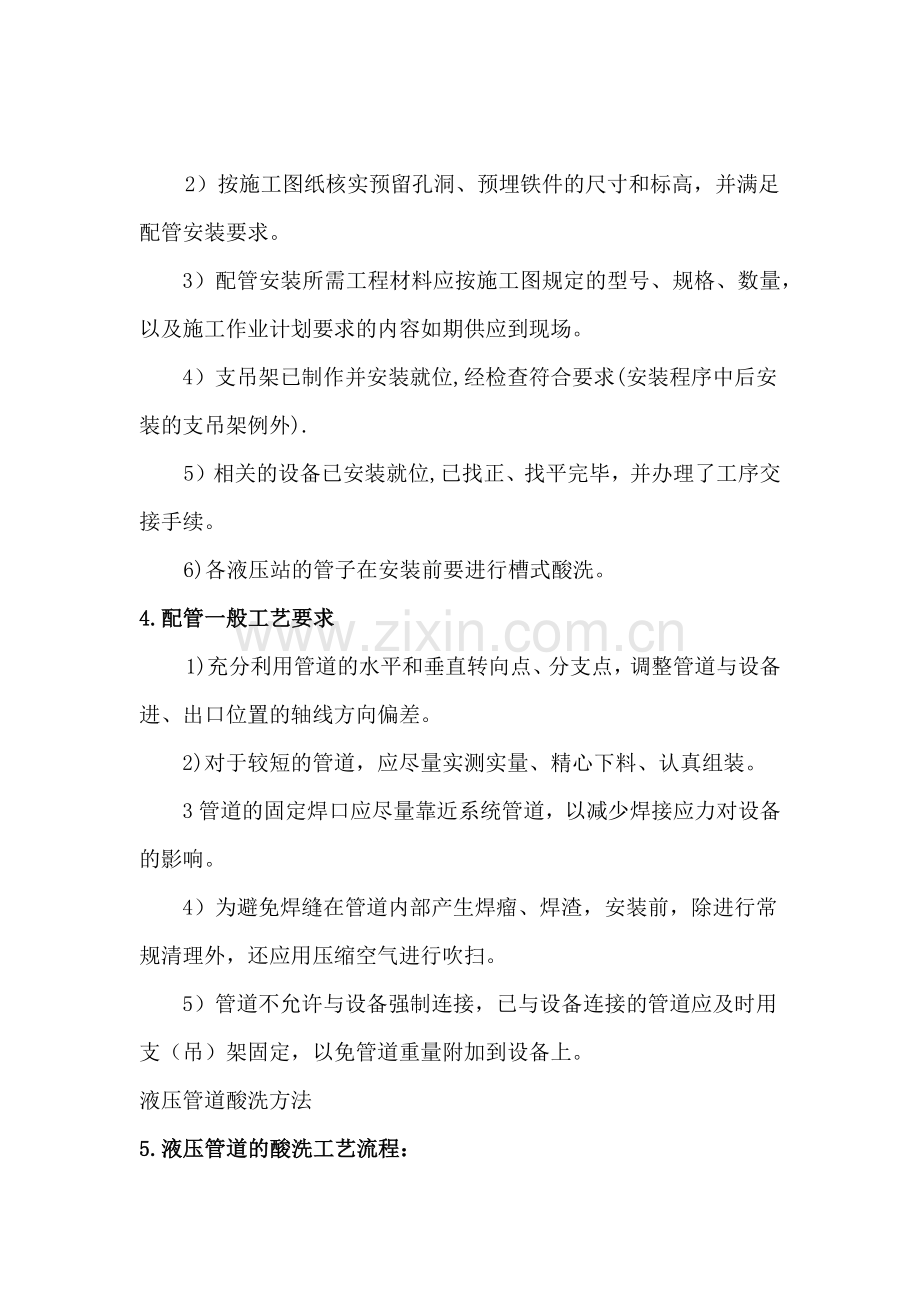

2）按施工图纸核实预留孔洞、预埋铁件的尺寸和标高，并满足配管安装要求。
3）配管安装所需工程材料应按施工图规定的型号、规格、数量，以及施工作业计划要求的内容如期供应到现场。
4）支吊架已制作并安装就位,经检查符合要求(安装程序中后安装的支吊架例外).
5）相关的设备已安装就位,已找正、找平完毕，并办理了工序交接手续。
6)各液压站的管子在安装前要进行槽式酸洗。
4.配管一般工艺要求
1)充分利用管道的水平和垂直转向点、分支点，调整管道与设备进、出口位置的轴线方向偏差。
2)对于较短的管道，应尽量实测实量、精心下料、认真组装。
3管道的固定焊口应尽量靠近系统管道，以减少焊接应力对设备的影响。
4）为避免焊缝在管道内部产生焊瘤、焊渣，安装前，除进行常规清理外，还应用压缩空气进行吹扫。
5）管道不允许与设备强制连接，已与设备连接的管道应及时用支（吊）架固定，以免管道重量附加到设备上。
液压管道酸洗方法
5.液压管道的酸洗工艺流程：
管材验收

酸洗
水冲洗

中和
水冲洗
脱脂

管内拉油
压缩空气吹干
钝化
水冲洗

滤油
与设备连接
试压
安装
调试

1）管材验收
用于液压系统的管材应具有制造厂的材质合格证，其规格型号、数量和材质应与施工图纸的技术要求相符。
甲方购进的液压管材的表面不得有裂纹、折叠、离层和结疤缺陷存在。检查钢管壁厚时，除壁厚本身的负偏差值外还应包括同一表面部位的锈蚀、划道、刮伤深度，其总和不应超过标准规定的壁厚负偏差。
2）脱脂、酸洗、中和、冲洗、拉油
在合格的液压管材进料后，根据管子的长度制作一套脱脂槽、酸洗槽、中和槽、水槽、钝化槽用来进行酸洗。所有接头体与液压管道连接部位，先将管道与接头体焊接后再进行槽式酸洗。水槽中的水要勤更换，酸洗现场要设立的压缩机， 待水冲洗完毕后用干燥的压缩空气把管吹干，然后在管道内涂上防锈油，防锈油涂好后应立即把管道两段封闭起来。
脱脂、酸洗、中和、钝化配合比及时间见下表：
溶液
成分
浓度%
温度
时间（min）
脱脂
四氯化碳
30
常温
30
酸洗
盐酸
乌洛托品
12-15
1-2
常温
240-360
中和
氨水
8-12
常温
5
钝化
亚硝酸钠
氨水
1-2
常温
15

3）管道安装
液压管道切割必须采用机械切割方法。
液压管道切割表面必须平整，不得有裂纹、重皮。管端的切屑粉末、毛刺溶渣、氧化皮等必须清除干净。
液压管子应采用冷弯（一般采用液压弯管机弯管）。
弯管的最小弯曲半径应不小于管外径的3-5倍，高压软管为其外径9-10倍，管子工作压力高，弯曲半径宜大。
管子采用氩弧焊打底时，管内宜通保护气体，在焊接过程中，应有防风措施。
①管道的切割
管子的切割有两种方法，即机械切割和氧乙炔焰切割，根据施工规范（GB50236-98）要求，公换直径小于或等于50mm的中低压碳素钢管一般采用机械法切割，镀锌管道应用机械方法切割。
管子切口质量应符合下列要求：切口表面平整，不得有裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化铁、铁屑等。切口平面倾斜偏差为管子直径的1%，但不得超过3mm 。
②坡口加工及组对：
坡口形式、尺寸及组对按照图纸及规范规定。同时应考虑易保证焊接质量，便于操作及减少焊接变形等原则。
管子、管件组对时，应检查坡口质量，坡口表面上不得有裂纹、重皮等缺陷。
管子管件组对时，对坡口及其内外侧进行清理，清理合格后应及时组对施焊。
③管道的焊接及焊缝检验
管道的焊接及与接头体的焊接方法采用套筒式电弧焊焊接。管道焊后，进行外观检查，外观检查应在强度试验及严密性试验之前进行。焊缝表面质量应符合规范规定，表面不得有裂纹、气孔、夹渣等缺陷。
4）管道的系统试验及吹扫
①管道安装完毕后，按设计规定对管道系统进行强度、严密性试验，以检查管道系统各连接部位的工程质量 。
②管道强度试验、严密性试验采用液压试验。
液压试验用洁净水进行，系统注水时，应将空气排尽。当液压试验环境温度低于5℃时，应采取防冻措施。对于位差较大的管道系统，应考虑试验介质的静压力影响，液体管道以最高点的压力为准，但最高的压力不得超过管道附件及阀门的承受能力。液压强度试验，升压应缓慢，达到试验压力后，停压规定时间，以无压降无泄漏为合格。
1)炉前液压管道系统的试验压力为工作压力的1.5倍，
停压时间2小时。
2)炉顶炉液压管道系统的试验压力为：14 Mpa,
停压时间2小时。
3)槽下液压管道系统的试验压力为：10 Mpa,
停压时间2小时。
4)热风炉液压管道系统的试验压力为：10.5 Mpa,
停压时间2小时。

③系统吹扫：
吹洗前将系统的孔板喷嘴、滤网、节流阀及止回阀芯等拆除、妥善保管，待吹扫后复位。不允许吹扫的设备及管道应与吹扫系统隔离，吹扫时管道的脏物不得进入设备。吹扫前支吊架应牢固。吹扫时用压缩空气对系统通风，通入压缩空气压力为0.6-0.8MPa，检查所组成的回路是否正确，是否畅通，同时将管内的水和杂物吹出管外，时间为30分钟。
5）滤油
吹扫完毕后，用20#机油连续冲洗1小时。然后把系统与滤油装置连接并开始滤油。要求清洁度等级达到GB 50378-2006标准的12/9级为合格。
6）设备联接与调试
油冲洗化验合格达到标准要求，将液压管道与动力源、执行机构、控制机构相联接，进入调试阶段。
6.管道安装质量要求：
1)管道安装前应将内部清理干净，达到无铁锈、脏物为合格。
2)螺纹管道安装前，螺纹部分应清洗干净，应进行外观检查，不得有缺陷。
3)密封面及密封垫的光洁度应符合要求，不得有影响密封性能的划痕、腐蚀斑点等缺陷，并应涂以机油或白凡士林等材料。
4)螺纹法兰拧入管端时，应使管端螺纹及倒角外露，金属垫片应准确地放入密封槽内。
管道安装的允许偏差（mm）
项目
允许偏差
坐标
架空及地沟
室外
25
室内
15
埋地
60
标高
架空及地沟
室外
±20
室内
±15
埋地
±25
水平管道平直度
DN≤100
2L‰，最大50
DN＞100
3L‰，最大80
立管铅垂度
5L‰，最大30
成排管道间距
15
交叉管的外壁或绝热层间距
20
7.液压管道安装时应注意的问题
1）液压管道在安装中要尽量少用管子接头，同时，管子的走向在以图纸为依据的基础上，在不防碍检修及行人通过的情况下尽可能减少弯管的数量，且要选择最近路线铺设管子。
2）管子在安装中，管夹的固定要合理，要满足图纸所给定的数量，特别是弯管的两端附近必须设立管夹加以固定。
8、施工安全
1、施工作业现场由坠落可能的构件应一律进行拆除或加固，高空作业中所用物料、工具等均应堆放整齐平稳，拆卸下的余料和废料均应及时清理，不得随意丢弃，严禁高空向下扔物品。
2. 交叉作业时应注意对方人员及设备同时注意对方操作隐患。
3.在吊装作业过程中，谁吊装谁负责，派人指挥吊车并派专人溜绳。
4.正确使用劳保用品，佩戴安全带、安全帽，高空作业人员必须戴好安全带。
5.严格按操作规程进行操作。
6.注意临时用电安全。
7.各作业队伍要认真执行，把安全教育贯彻到一线工人，提高施工队员的安全意识，望各队每人自觉遵守，提高自身觉悟。

河北冶建六公司潞城安装项目部
技术负责人：
2008年11月20日
